某工业区区间道路E段工程施工组织设计.pdf

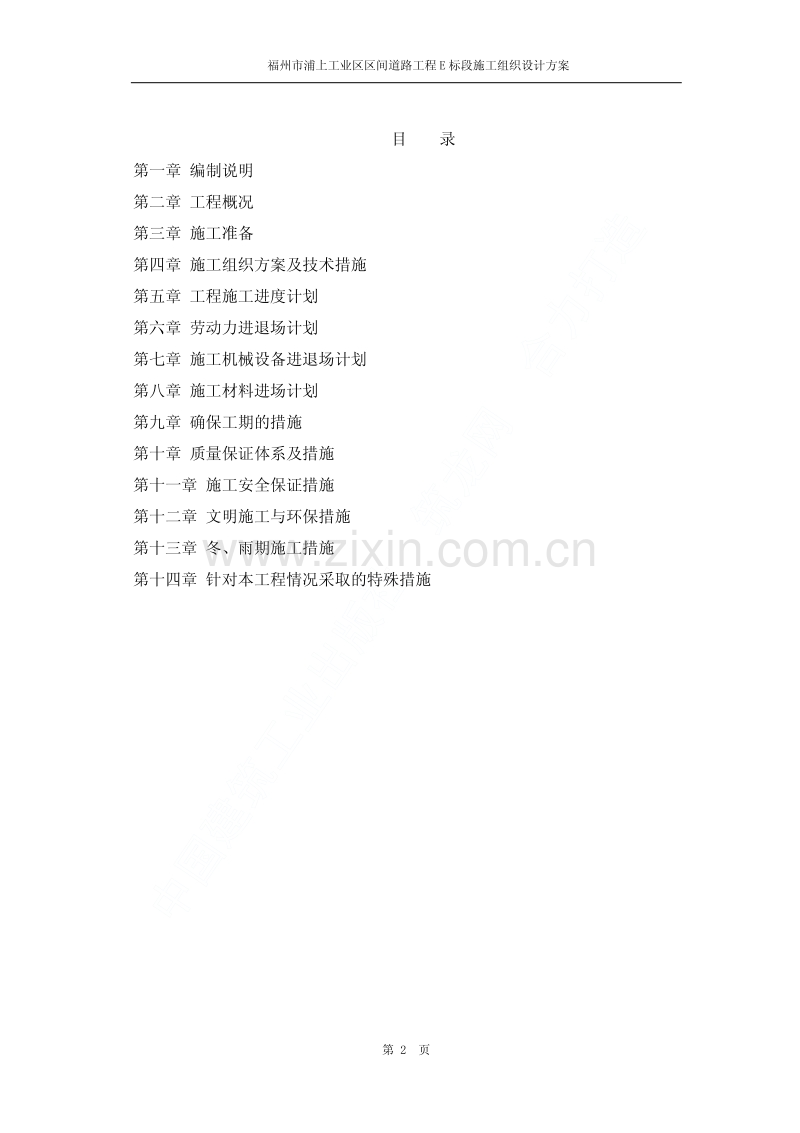

中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路 E 段 施工组织设计 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 第 2 页 目 录 第一章 编制说明 第二章 工程概况 第三章 施工准备 第四章 施工组织方案及技术措施 第五章 工程施工进度计划 第六章 劳动力进退场计划 第七章 施工机械设备进退场计划 第八章 施工材料进场计划 第九章 确保工期的措施 第十章 质量保证体系及措施 第十一章 施工安全保证措施 第十二章 文明施工与环保措施 第十三章 冬、雨期施工措施 第十四章 针对本工程情况采取的特殊措施 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 第 3 页 第一章第一章 编制说明编制说明 本施工组织设计依据： (1) 本施工组织设计依据： (1) 榕市政招(2003)招 033(3)号福州市浦上工业区区间道路工程施工 E 标段招 标文件； (2) (2) 福州市规划设计研究院的福州市浦上工业区区间道路工程施工 E 标段施工 设计文件； (3) (3) 国家、省、市有关规定； (4) (4) 我公司机械、人员、技术的情况和资源的调配能力； (5) (5) 我公司对施工各工种工序有关规定及操作标准、质量控制手册； (6) (6) 建设单位提供的其他工程有关资料； (7) (7) 现场实地踏勘了解的情况。 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 第 4 页 第二章第二章 工程概况工程概况 福州市浦上工业区区间道路工程施工 E 标段，本工程位于福州市金山 工业区内，工程范围：冯宅路 0+0600+560、金浦西路 0+0300+981 及一座 单跨 20m 预应力简支空心板桥。浦上工业区道路的修建给浦上工业区的建设创 造便利的施工条件，对浦上新区的建设起到极大的拉动作用，对改善福州市南 部的投资环境，加快该区域经济建设具有重要意义。本工程建设单位为福州市 重点建设项目办公室，设计单位为福州市规划设计研究院。本工程总造价 10593080 元，合同工期 80d。 (一) 施工条件 (一) 施工条件 1 气候条件 施工现场位于南台岛西北部的建新镇内，属亚热带季风气候，温暖湿润，雨量 充足。年平均气温在 1620，年平均降雨量 1340mm，本地区每年 56 月为 雨期，7 月中旬至 9 月中旬为台风盛行期。 2 地层岩性 本标段沿线场地地层岩性主要为上部耕植土，杂填土，黏土构成，下部主要由 淤泥组成。 3 施工用水用电情况 施工用水、用电：由建设单位提供的金洪路与建华路电源点和水源点引出。施 工用电采用电杆由电源点架设到施工现场，施工用水采用镀锌管由水源点接到 施工现场。 (二) 主要工程构造情况 (二) 主要工程构造情况 主要工程量：金浦路与冯宅路为雨、污排水管道开槽埋管、路基、路面及附属 构筑物施工；金浦路 0+950 桥梁工程为钻孔浇筑桩、预应力空心板梁及桥梁附 属物工程。 1 道路工程 本标两段工程道路包括金浦西路（桩号 0+030.540+981）和冯宅路（桩号 0+0600+560） ，金浦路和冯宅路标准断面均为 20m 宽，标准横断面布置如下： 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 第 5 页 2m(步行道)+1.5m(树洞)+3m(非机动车道)+3.5m(机动车道)3.5m(机动车道) 3m(非机动车道)+ 1.5m(树洞)+ 2m(步行道)20m (1)机动车道、一块板路面车行道路面 面层：3cm 厚 AC13细粒式沥青混凝土 5cm 厚 AC16中粒式沥青混凝土 6cm 厚 AC20中粒式沥青混凝土 基层：30cM5%水泥稳定砂砾层 垫层：20cm 碎石层（拟变更为山皮石层，厚度未定） (2)人行道 路面结构：3030 广场砖铺装；2cm 厚 m10 水泥砂浆； 基层：7cm 厚 C10 混凝土 垫层：10cm 山皮石 2 排水工程 本标段污水管径 D300D400，管材采用 UPVC 双壁波纹管，雨水管径 D300 D1800，管材 D300、D400 采用混凝土管，D400 以上采用钢筋混凝土管。 金浦西路污水管径 D300D400，在道路西侧距中心线 12.2m 处布置，施工 桩号：0+0900+760。雨水管径 D300D1800，在道路西侧距中心线 10m，本 标段雨水系统施工桩号 0+0300+940。在 0+940 有一出水口 3。 冯宅路污水管在南侧距道路中心线 12.2m 处布置，施工桩号： 0+0900+290。 雨水管在道路西侧距道路中心线 10m，施工桩号： 0+0500+593。 3 电力排管工程 金浦西路电力排管工程设计在道路北侧人行道位置设置电力排管一条，管 材 AmDG 塑料电力排管。 4 桥梁工程 金浦路 0+950 桥上部结构采用单孔 20m 预应力混凝土空心板梁；下部为实 体台，钻孔浇筑桩基础，浇筑桩直径 1.2m，长度 36m，总数量 10 根。C30 防水 混凝土桥面铺装层，厚度 8cm；面层为 4cm 厚细粒式沥青混凝土。 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 第 6 页 第三章第三章 施工准备施工准备 (一) 施工组织准备 (一) 施工组织准备 1 组织机构的设置 福州市浦上工业区区间道路工程施工E标段工程施工管理将以项目经理部 为核心，以项目经理负责制为原则，依托我单位管理力量和后勤人员为本项目 服务，并抽调技术骨干组成“高效、精干”的项目部，项目部下设：施工部、 后勤部等部门，为充分调动全单位力量及时优质地为本项目部服务，由公司负 责行政工作的领导组织公司所属后勤生产部门组成后勤部，充分发挥本单位的 人力、机械和资金等优势为本项目服务。并根据工程现状及工期的需要，计划 由 3 个施工班组进行施工，第一施工班组负责 0+950 桥梁工程及金浦西路 0+9810+560 段排水工程、 道路工程施工； 第二施工班组负责金浦西路0+560 0+030.56 段排水工程、道路工程施工；第三个施工班组负责冯宅路排水工程、 道路工程施工；具体机构详见施工组织机构(图 3-1)及人员配备表(表 3-1)。 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 第 7 页 图 3-1 施工组织机构设置 项目经理部 后勤部 施工部 测 量 组 三 施 工 班 组 二 施 工 班 组 施 工 组 质 检 组 划 统 计 组 料 供 应 组 械 设 备 管 理 组 财 务 组 全 保 卫 组 一 施 工 班 组 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 版权所有 不得进行刻录和网络上传 第 8 页 现场施工管理机构及人员配备 表 3-1 部 门 岗 位 人员 职 称 职 责 项目经理 何 俊 助工 负责全线施工管理，对外联系接洽，对内指挥协调 技术负责人 叶传忠 工程师 主要负责现场施工技术管理工作 项目副经理 黄瑞津 助工 负责本工程全线施工管理，对外联系接洽，对内指挥协调 质检员 陈桂华 技术员 负责本工程的二级质量检查与监督以及内业资料收集、整理工作 施工员 陈钰林 助工 负责及对各施工班组的施工管理，并负责周、月等计划、进度、统计工作 工 部 安全员 翁祖鹏 安全员 负责本工程的安全技术等工作 班组长 3 技术员 负责工程的施工 班组施工员 3 技术员 负责各班组现场的施工 目 经 理 部 组 班组质检员 3 技术员 负责施工班组的一级质检 合 计 12 人， （其中项目经理部 5 人） 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 版权所有 不得进行刻录和网络上传 第 9 页 (二) 施工技术准备： (二) 施工技术准备： 1 作好调查工作 为了顺利组织施工和编制切实可行的施工组织设计，针对以下内容作出调查： (1)水文地质情况的调查：排水管槽工程的施工，需要详细掌握地质、地形情况， 如地质条件等，以便于采取有效的降低地下水位的措施。 (2)地上、地下情况的调查：为了确保本工程施工的顺利进行，应对施工现场及其 周围的地上建筑物的位置、地下构筑物、高压输变电线路和各种地下管线的位置和 走向等情况进行调查，以便在施工前采取有效措施，及时进行保（防）护。施工时， 还要积极采取环保措施，降低施工噪声和粉尘污染，防止扰民及妥善解决污水处理 等问题。 2 技术力量保障 工程施工前，按施工布署中的组织机构及岗位设置，在我公司主管领导的主持下， 尽快落实人员上岗。在准备工作期间，对上岗人员进行岗位培训，熟悉有关图纸规 范，优化施工组织设计，施工前做好设计图纸、施工组织设计、施工安全生产等有 关规范、技术交底工作。 3 施工现场控制网点的测量 (1)水准点：进场后，立即进行角桩控制点的复核、保护工作，根据施工现场的实 际情况进行临时水准点的布设（应设置在相对固定点） ，并用浇筑水泥混凝土等方 法，作好引桩等保护工作。 (2)组织测量，进场前施工人员根据现场角桩点定出沟槽中线、道路中线、边线， 桥梁桩位，以及各检查井的位置，以使进场后能立即开展施工。 (三) 物资条件准备： (三) 物资条件准备： 1 材料准备 施工材料对工程的施工质量、施工进度影响较大，材料申请计划及时拟出，并报材 料供应部门及时备料。材料备料遵循“有计划、保质量、按进度”的原则，材料选 择时遵循“多联系、比质量、择优质”的原则。做好后勤保障工作，为工程的顺利 进行创造必要的条件。 （1）本工程的主要材料为钢筋、水泥、地材、沥青混凝土等，根据施工方案中的 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 版权所有 不得进行刻录和网络上传 第 10 页 施工进度计划和施工预算中的工料分析，编制工程所需材料用量计划，作为备料、 供料和确定仓库、堆料场面积及组织运输的依据。 （2）组织材料按计划进场，并做好保管工作。材料进场具体情况详见施工材料 进场计划表(表 14-4)。 2 施工机具准备 （1） 根据施工方案中确定的施工方法，对施工机具配备的要求、数量以及施工进 度安排，编制施工机具需用量计划。 （2） 由本企业内部负责解决的施工机具，根据需用量计划组织落实，确保按期供 应。施工机具进场详细情况详见施工机械设备进场计划表(表 14-6)。 （3） 机械和工具准备：根据施工现场的资源需求量计划，本工程的大型机械主要 为冲孔钻机、装载机、挖掘机、沥青摊铺机、汽车式起重机等机械设备，施工前认 真做好进场机械设备的检查、维修和必要的保养工作。 3 运输准备 （1） 施工前，应安排施工顺序计划，综合考虑施工运输机械进场安排。 （2） 根据上述三项需用量计划，编制运输需用量计划，并组织落实运输工具、本 工程计划考虑现场运输所需的机具如：双轮手推车、5t 自卸车、1t 翻斗车等。 （3） 按照上述 3 项需用量计划明确的进场日期，联系和调配所需运输工具，确保 材料、构配件和机具设备按期进场。 (四) 施工现场总平布置 (四) 施工现场总平布置 根据施工平行流向和施工工艺及现场布置的特点，来建盖各项临时设施，做好施工 平面部署(详见图 14-1：施工总平面布置图)。 1 搭设临时生产、生活设施： 从现场考察来看，在冯宅村设置项目部办公点；施工一队、二队生活临时设施和材 料仓库安排在冯宅村，三队安排在高宅村；均采用租用民房作为生产、生活设施。 考虑到桥梁施工的需要，因此在金浦西路与金洪路交叉口金洪路段设置预制场及混 凝土搅拌站，提供桥梁混凝土施工需求；同时在冯宅路路口和金浦西路路口各设置 一个临时混凝土搅拌站，提供冯宅路及金浦西路道路、排水的混凝土施工需求。 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 版权所有 不得进行刻录和网络上传 第 11 页 2 施工用电计划 (1)施工中可能同时采用的主要用电设备见表 3-2： 表 3-2 号 设备名称 位 数 量 单 位 功 率 （kW） 合 计 功 率 （kW） 潜水泵 12 2.2 26.4 照明灯具 18 1.0 18 平板振捣器 4 1.5 6 插入式振捣器 5 1.1 5.5 混凝土搅拌机 4 17.5 70 砂浆搅拌机 2 3 6 冲孔钻机 2 37 74 卷扬机 2 7 14 合 计 219.9 根据用电容量，导线采用断面为 10mm 2的 BV 型铜芯橡皮线，并且电缆从电源点 接出后采用立杆架空布设，电杆间距 2030m，在每根电线杆下设一二级开关箱。 （2）为保证施工正常进行，计划自备一台 75kW 的发电机组，以备桥梁施工现场使 用。 3 施工用水计划 本工程施工用水主要是混凝土搅拌用水， 计划三个施工班组， 各配备 1-2 台搅拌机， 施工用水由建设单位提供。用50 镀锌管接入施工现场，搅拌点采用25 橡皮管 接入。 4 施工排水计划 施工过程除了做好施工现场和临时道路的排水与生活污水的排放工作外，还注意以 下排水工作。 （1） 管槽施工的排水：施工现场排水主要为沟槽、基坑排水，采用在槽底 边侧挖一条 0.3m0.3m 的土渠，把地下水或雨水排向积水坑后用潜水泵抽上排除， 积水坑间距 60m。除此之外还应做到路基、路床的表面积水排除。 （2） 施工现场排水：拟在施工临时设施：搅拌点、钢筋模板加工点、水泥仓 库、钢筋仓库、地材堆放点等临时搭设处周边砌 30cm40cm 排水沟，与场地排水 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 版权所有 不得进行刻录和网络上传 第 12 页 渠连接，形成排水系统，排除地表水。 （3） 其他排水：现浇混凝土结束后，对洗刷运输翻斗车和搅拌机的污水，先除出 杂质再排入地下管网中或作回收使用，再进行其他的处理（如沉淀处理） 。 钻孔桩泥浆处置：用泥浆车外运至有关部门批准的指定地点。 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 版权所有 不得进行刻录和网络上传 第 13 页 第四章第四章 施工组织方案及技术措施施工组织方案及技术措施 （一） 施工方案 （一） 施工方案 1 施工总顺序流程图(见图 4-1) 施工准备 桩基施工 雨污水管 承台、 桥台 路基、垫层、稳定层 路沿石 电力排管 沥青路 面施工 清理场地 竣工退场 0+950 桥工程 冯宅路工程 预制空 心板梁 预制场 布置 桥面施工 金浦西路工程 雨污水管 路基、垫层、稳定层 路沿石 人行道 沥青路 面施工 人行道 图 4-1 施工总顺序流程图 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 版权所有 不得进行刻录和网络上传 第 14 页 2 施工计划安排 针对本工程以上的特点和存在的问题，我公司制订如下具体的施工方案。 1) 施工作业安排：1) 施工作业安排： 考虑工期安排的紧凑性，安排 3 个作业队进场施工，施工作业 分别安排如下：第 1 作业队负责金浦路（0+560-0+981）道路、排水及 0+950 桥梁 工程；第 2 作业队负责施工金浦路（0+030-0+560）道路、排水工程； 第 3 作业队 负责冯宅路道路、排水工程。 2) 0+950 桥梁施工 2) 0+950 桥梁施工 ：1)进场施工准备包括：施工便道、河道围堰、钻机进场，搭 设支架平台，砌筑泥浆沉淀池，计划用 5d完成，准备就绪后即可开始桩基施工。 现将桥台按单元分为南北两个单元，每个单元 5 根钻孔浇筑桩，及 0 号A(北桥西 桩)0 号B(北桥西北桩)0 号C(北桥中桩)0 号-D(北桥东北桩)0 号E(北桥东 桩)1 号A(南桥西桩)1 号B(南桥西桩)1 号C(南桥中桩)1 号D(南桥东南桩)1 号E(南桥东桩)。钻机拟准备 2 台回旋钻机，作业方向由西到东，即 A 机从 0 号 -A0 号-B0 号-C0 号-D0 号-E；B 机从 1 号-A1 号-B1 号-C1 号-D1 号-E 。 桥南北岸 10 根桩计划用 30d 的时间完成，同时进行预制预应力空心板梁浇筑，然 后安排南北岸承台、桥台、的施工，接下来进行预应力板吊装，最后进行桥面施工。 2) 预制场准备，大梁预制场计划设置在金浦西路与金洪路交叉口金洪路段，然后 布置大梁预制场，钢筋制作加工场。 3)该桥上部结构采用 20m 长的预应力空心板梁， 共 14 架； 混凝土强度等级均为 C30， 根据现场施工条件，在 0 处上设置空心板梁的预制场地(包括存梁场)。占地面积 约为 600m 2。预制场内设搅拌站一座，混凝土集中拌和，小型翻斗车运输。 因为大梁数量较多， 每片空心板梁周期按 6d， 强度按 75%控制， 地模计划采用 3 套， 长 13m，宽 1.25m，侧模采用光面九合板，计划 3 套，边模 2 套，中模 1 套，端模 采用钢模，计划 3 套，芯模用橡胶胎模，计划 3 套，方能应付预制周期的周转时间。 4) 承台、桥台、台帽施工：承台、桥台、台帽的施工是关系到现浇空心板梁能否 如期施工的关键环节之一。为保证本工程施工质量，模板采用特制光面九合板模, 保证构件的尺寸准确、外形美观。由于 0+950 桥工程桥台为实体桥台，均为单排桩 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 版权所有 不得进行刻录和网络上传 第 15 页 基础，两岸桥台底标高位于河岸上，为使基础能承受承台混凝土浇筑初期的自重， 0 号桥台承台底采用 15cm 厚碎石灌砂层并用砂浆找平作为底模。 5)空心板梁吊装：预制空心板梁出坑后，利用电动卷扬机加滚轴，用钢丝绳绑在梁 端 65cm 处，采用电动卷扬机和滚辊将梁拖运到桥头。用人字扒杆配合 25t 吊车进 行吊装，14 架板梁一次性吊装完成，计划用 5d 时间完成吊装。 6) 桥面施工：桥面施工包括伸缩缝、栏杆、人行道、铺装层等。施工中先安排进 行桥面铺装层 6cm 后的 C30 防水混凝土浇筑施工，计划在 5d 时间内施工完毕，养 护 7d 后再施工桥面沥青。桥面栏杆安装待桥面人行道施工结束后进行。 (3) 金浦路、冯宅路路施工 1) 路基换填 ：金浦路与冯宅路路基原状多为耕植土、池塘淤泥，依照设计要求需 清除耕植土 30cm，并回填砂至设计结构层底，其中在 0+8000+960 段为旧河浦， 需清淤并换填砂 176m 3，清淤及换填砂计划安排 7d 的时间。 2 排水工程：(A)金浦路与冯宅路雨污水管道施工原则，由下游管段向上游管段进 行施工，这样下游已建成的管道可以作为上游管槽排水用，不至施工断面积水，同 时还可保证各施工段的交通畅通。(B) 雨、污干管施工完成以后，立即进行各支管 的施工，并尽可能快地在保证工程质量的前提下，抓紧回填，减少施工时间，以保 证施工场地道路的通行。 3) 道路工程： (1)雨污水管道施工结束后开始进行路基平整、山皮石等工序项目施工。 (B)山皮石层施工随路基施工进度进行。 (C)路面沥青混凝土施工安排在稳定层和路沿石施工结束并达到养护期后开始施 工。沥青混凝土采用沥青拌制场集中拌制，采用 5t 自卸车运输到工地现场。 4) 路沿石、人行道、自行车道施工 (A)路沿石施工，在路面山皮石层施工后安排施工。 (B)人行道施工，跟随路沿石施工同步安排进行施工。 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 版权所有 不得进行刻录和网络上传 第 16 页 5) 施工便道的布设：因金浦路与冯宅路段无旧路，为方便施工，在金浦路与冯宅 路各修建一条临时施工便道，作为施工期间运输材料、弃运土方用。该便道在施工 准备期间 6d内完成。便道采用铺设 50cm 厚山皮石层为路面，宽度 7m。 (二) 施工技术措施 (二) 施工技术措施 1 排水工程施工技术措施 ：本工程雨污水管道管径为 3001800 不等。金浦 路 0+1100+760 为雨污合槽开挖，其他为雨水管单槽施工。冯宅路 0+0900+290 为雨污合槽开挖，其他为雨水管单槽施工。 施工前认真学习图纸，并进行现场调查，了解施工段的土质、地下水位、地下构筑 物，沟槽附近地上建筑物以及施工环境等情况，校对道路设计中线、水准点，并在 以后施工的每隔一段时间都要进行复核一次，以确保整个施工段的测量精度在允许 误差的范围以内。 (1) 沟槽开挖： 沟槽开挖之前弄清与施工相关的地下情况，已建管道情况，沟槽以逆流方向进 行开挖，使已铺设的下游管道先期投入使用，供后段工程的施工排水。根据施工设 计图纸、现场地质情况及场地条件，沟槽采用人工与机械开挖相结合方式，单槽开 挖采用直槽开挖，开挖深度 H 小于 2.5m 的采用挡土板支撑，开挖深度 H 大于 2.5m 时采用打钢板桩支撑加固，用机械开挖至槽底高程以上 20cm 左右时，采用人工清 槽，以保证槽底土壤结构不被扰动或超挖，认真控制槽底高程和宽度，同时及时进 行管道的基础施工，以免槽底土壤暴露过久，若出现超挖现象，则及时进行处理。 在沟槽开挖的同时注意地下水的排放，施工中采用槽底边侧挖一条 30cm30cm 的 流水渠， 在流水渠的下游设集水坑， 把地下水排向集水坑后用潜水泵把水抽上排除。 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 版权所有 不得进行刻录和网络上传 第 17 页 沟槽开挖允许误差见下表 表 4-1 检验频率 项 次 项 目 允许偏差 范围 点数 检验方法 1槽底高程 -30mm 两井之间 3 用水准仪测量 槽底中线 2 每侧宽度 不小于规定 两井之间 6 挂中心线用尺 量，每侧计 3 点 3沟槽边坡 不陡于规定 两井之间 6 用坡度尺检验 每侧计 3 点 (2) 碎石灌砂垫层及管基：先铺上碎石，灌入中砂，配以平板振捣器夯实。再立模 浇筑混凝土平基。浇筑时模板应牢固顺直，混凝土应密实，表面平整、直顺，同时 做好混凝土浇筑记录及混凝土抗压试验。 (3) 安管、浇筑混凝土管座：下管前对沟槽、平基、管件等进行质量检查，对有缺 陷的部位先行处理后才可下管，直径 500 以下的混凝土管，采用人工安装，直径 500 以上的铪管采用机械吊装、人工配合。每个井段设龙门架挂线施工，同时采 用中心线法和边线法控制中线与高程。安管时管两边垫稳。管头及管内的杂物清除 干净， 再次进行测量复核后再安装模板浇筑混凝土管座， 认真捣固管座两侧三角区， 抹平管座两肩，同时做好混凝土浇筑记录及混凝土抗压试验。下管时注意安全，起 吊管子的下方严禁站人，槽内施工人员躲开下管位置。 (4) 抹带接口：管座混凝土浇筑完毕立即进行抹带，使抹带和管座结合成一体。抹 带时先将管内外杂物清除干净，雨水管用 1:2 水泥砂浆接口抹成 45角，并注意砂 浆表面平整密实，污水管接口用石棉水泥按设计配合比将管内外打密实后用水泥砂 浆封堵，施工后及时做好混凝土及接口抹带的养护工作。 (5) 各类井： 各类检查井及雨水进水井均按设计位置、尺寸规格施工，砌筑时 砂浆饱满，上下砌体交错，内外搭接，墙体抹面应压实压光，不得有空鼓，裂缝等 现象。留槽在井壁砌到管顶以下即行浇筑，表面平顺，圆滑。安装井圈井盖牢固平 稳，座浆饱满，注意与路面高程、坡度相一致。 (6) 闭水试验：污水管道在回填前进行闭水试验，沟槽内无积水现象，采用管井注 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 版权所有 不得进行刻录和网络上传 第 18 页 水浸泡 12 昼夜再进行，按规定认真做好记录，试验合格后及时打掉管道两端堵 头，清理干净。 (7) 回填：沟槽回填严格按设计要求，采用天然中细砂分层每层 20cm，浇水振捣夯 实，每层达到设计密实度后再填第二层，并做好密实度测定记录。管道两肋侧密实 度应达到 90%，管顶 50cm 范围内回填密实度 85%，管顶 50cm 以上部位密实度达到 95%。 (8) 勤测量：排水施工中坚持勤测量，在每道工序施工前，测量工作要跟上要求标 高正确无误复检复核二次合格后方能施工，施工完成一道工序后再复核一次。 2. 道路工程施工技术措施 (1) 路基工程 (1) 路基工程 1) 准备工作：首先对路基的高程、中线、边线进行检测，清理场地，表面清洁无 杂物，并对清理后留下的坑沟按设计要求进行回填夯实等处理，挖临时排水沟，疏 干路基范围内积水，保持基底干燥。 2) 路基碾压：路基碾压采用振捣式压路机配合钢轮静压路机使用，压实遍数根据 测试资料确定。 3) 检测：路基碾压后进行宽度、坡度顶面高程及密实度、弯沉值的测试，均达到 设计要求后再进行基层的填筑施工。 4) 路基回填土，分层洒水夯实，密实度达到设计要求后方可进行下道工序。 (2) 碎石垫层(2) 碎石垫层：按设计本工程车行道部分碎石垫层厚度为 20cm，具体技术措施如 下： 1) 准备工作：首先对路基高程、中线、路边线进行复测，并符合规范要求，表面 整洁后，再进行垫层的施工放样。 2) 材料选用：级配要求碎石的含泥量不得超过 25%，将材料中的杂草、树根等杂物 清理干净，超过垫层厚度的石料进行人工击碎后再使用。最大粒径不超过 80mm，大 于 2mm 且小于 80mm 的砾料占 6585%，小于 0.075 的粉料占 415%。 3) 摊铺：摊铺时根据设计加虚高系数的高程挂线施工，采取人工配合机械摊铺的 方法，骨料均匀，表面应平整。 4)碾压： 碾压前若填料的含水量高于或低于最佳含水量 4%， 要进行凉晒或洒水处理， 碾压机具采用振捣式压路机和钢轮压路机配合使用，碾压后的垫层表面平整密实。 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 版权所有 不得进行刻录和网络上传 第 19 页 控制好纵横坡度，以利及时排放垫层上的雨水。 (5) 检测：垫层碾压后进行宽度、厚度、坡度、顶面高程及弯沉值测试，均符合设 计要求后才能进行水泥稳定砂砾层的施工。 (3) 5%水泥稳定层施工：(3) 5%水泥稳定层施工：按设计本工程慢车道稳定层厚度为 30cm，按规定 30cm 厚 稳定层分层施工，机动车道部分稳定层厚度为 30cm，根据规范要求，30cm 厚稳定 层要分层摊铺，计划分二层施工，第一层厚 16cm，第二层厚 14cm。具体技术措施 如下： 1) 准备下承层：水泥稳定层的下承层即山皮石垫层表面应平整、坚实，没有任何 松散的材料和软弱地基，如发现低洼和坑洞，及时填补及压实，搓板和辙槽应及时 刮除。用 12t 三轮压路机对下承层进行 34 遍碾压检测，发现表层松散，应适当 洒水。 2) 施工放样： 根据设计在下承层上恢复中线及边线， 安装钢模板,直线段每 1015m 测一点，平曲线段每 510m 测一点,进行水平测量。 3) 模板的安装与检测：模板采用槽钢当模板，按放线位置支立，随时用水准仪检 测，控制位置和高程，模板及支撑应安装牢固，接头要严密。 4) 材料的选用：砂砾的级配，一般大于 4cm 的颗粒不应超过%，小于 0.25cm 的 颗粒不大于 40%，通过 0.074cm 的粉料不大于 10%，水泥的剂量为混合料的 5%,用普 通硅酸盐水泥。 5) 拌和：采用搅拌机拌和成混合料用小翻斗车运送施工现场、拌和根据选定的配 合比进料，并将拌和料搅拌均匀。 6) 摊铺：摊铺前尘土杂物要清除，并在山皮石垫层上均洒一遍清水，以利上下层 结合。松铺系数为 1.31.35，必要时进行减料或补料工作，纵横断面符合要求， 厚度均匀一致。在水泥稳定层每天摊铺结束后，在预定的末端，装一条横贯全宽的 钢模板，然后进行整型和碾压。第二天，邻接的作业段开始施工时，拆除去钢模板， 再摊铺稳定层混合料，其相接处洒水润湿。水泥稳定层施工在分两幅施工时，纵缝 要垂直相接，不斜接。具体做法是前一幅施工时，靠中央与另一幅相接的一侧用钢 模支撑，然后整型和碾压。当拆除支撑铺筑另一幅时，靠近第一幅的部分，挖除松 软的混凝土混合料，然后洒水润湿，再摊铺稳定层并整型、压实。 7) 碾压：混合料摊铺整平后，先用 68t 压路机进行碾压 34 遍后再用 12t 压路 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 版权所有 不得进行刻录和网络上传 第 20 页 机进行碾压。碾压时重迭 1/2 轮宽，后轮超两段的接缝处，碾压到要求的密度，同 时没有明显的轮迹，严禁压路机在已完成的或正在碾压的路段上调头和急刹车，保 证稳定层表面不受破坏。碾压过程中稳定层表面应始终保持潮湿，如表面水蒸发较 快，及时补洒少量的水，不洒大水量碾压。如有“弹簧” 、松散、起皮等现象，立 即翻开重新加适量水泥拌和或用其他方法处理。使其达到质量要求。在碾压结束之 前，进行终平工作，将高出设计高程部分刮除扫出路外，局部低洼之处留待铺筑路 面时处理。 8) 养护：在对稳定层进行厚度、宽度、平整度、高程及密实度检测合格即开始养 护，采用每天人工经常洒水进行养护，始终保持稳定层表面潮湿，养护期不少于 d。水泥稳定层分层施工时，下层碾压完后经 7d 养护期，即可继续铺筑上层。养护 期内应封闭交通，以免稳定层表层受损。 (4) 沥青路面施工：本标段快车道沥青面层分三层，底层为 6cm 厚 AC20中粒式 沥青混凝土；中层为 5cm 厚 AC16中粒式沥青混凝土，面层为 3cm 厚 AC13 细粒式沥青混凝土，慢车道沥青面层一层，为 4cm 厚 AC13 细粒式沥青混凝土。 1) 准备工作：沥青路面施工前应将水泥稳定层的杂物清理干净，稳定层破损，坑 洞等应及时修补平整，检查路平石、缘石、检查井、进水井盖及其他构筑物是否安 装稳固，若存在问题，局部予以处理。 2) 测量放样：沥青路面的高程可在已砌筑的路平石或缘石标明沥青碎石层和沥青 混凝土面层的高程，交叉路口或喇叭口应设指示桩来控制高程。 3) 材料：采用石油沥青作为结合料，其性能应符合三大指标要求。石料采用坚韧、 无风化，清洁碎石或砾石作骨料，应具有适当的级配，抗压强度大于 800kg/cm 2,云 母泥土等杂质含量小于 2%，针状、片状颗含小于 10%，吸水率小于 3%，砂采用颗粒 坚韧无风化且有适当级配组成的粗砂或中砂作填充材料，最大粒径小于 5mm，含量 少于 5%，石屑采用坚硬、洁净带有棱角的石屑，最大粒径小于 10mm，含 0.07mm 以 下的粉料不超过 5%,石粉空隙率不小于 45%，细度应全部通过 100 号筛，0.075 0.005mm 的颗粒含量应占总重的 80-90%。 4) 沥青混合料的拌制和运输： (A) 沥青混合料应按设计沥青量进行试拌，取样后进行马歇尔稳定度试验，并将各 试验值与室内配合比试验结果进行比较，验证沥青用量是否合适，必要时可作适当 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设计方案 版权所有 不得进行刻录和网络上传 第 21 页 调整。 (B) 确定适当的拌和时间，拌和后的沥青混合料均匀一致，无花白，无粗细料分离 和结团成块等现象。 (C)确定适宜的加热和出厂温度，混合料出厂温度为：石油沥青混合料 130160。 (D)沥青混合料采用自卸卡车运至工地，车厢底板及周壁应涂一薄层油水（柴油: :水 为 1:3 混合液） ，运输车辆上应有覆盖设施。 (E)运至摊铺地点的温度，石油沥青混合料不低于 130 。 5) 沥青混合料的摊铺：本工程采用机械进行摊铺,但在机械无法摊铺到的或已摊 铺到的地方,如构筑物边缘局部缺料、局部混合料明显离析、基层表面有明显不平 整，沿线单位小型路口采用人工摊铺。 (A)机械摊铺： 1)公司的 ABG325 多功能履带式摊铺机， 摊铺宽度可达 9m， 摊铺速度 480m/h， 同时， 后方配有一座玛连尼意大利 mAP100E160L 型可搬迁式沥青拌和站，产量可达 135t/h，保证了施工时沥青出厂温度，满足沥青混合料的拌和质量要求和摊铺量的 供应，这些都给机械摊铺创造了有利条件。 B)施工时采用分路幅摊铺，接缝应紧密、拉直，并设置样桩控制厚度。控制摊铺温 度，石油沥青混合料不低于 100，机械摊铺的松铺系数为 1.151.35，相邻两幅 摊铺带搭接 10cm，并派专人用热料填补纵缝空隙，整平接茬，使接茬处的混合料饱 满，防止纵缝开裂。当摊铺工作中断，已铺好的沥青混合料降至大气温度时，如继 续铺筑，采取“直茬热接”方法，认真细致处理。 (B)碾压： A) 控制好开始碾压时沥青混合料的温度以及压路机碾压速度。 B) 压路机从外侧向中心碾压。相邻碾压带重迭 1/31/2 轮宽，最后碾压路中心部 分，压完全幅为一遍，当边缘有挡板，路缘石、路肩等支挡时，紧靠支挡碾压。 C) 初压时用 68t 双轮压路机或 610t 振捣压路机（关闭振捣装置）初压 2 遍， 初压后检查平整度，路拱，必要时予以修整。复压时用 1012t 三轮压路机 10t 振捣压路机或相应的轮胎压路机进行，碾压 46 遍至稳定和无明显轮迹。终压时 用 68t 双轮压路机或用 68t 振捣压路机（关闭振捣装置）碾压 24 遍。 D) 压路机碾压过程中有沥青混合料沾轮现象时，向碾压轮洒少量水，严禁洒柴油。 E) 压路机在未碾压成型并冷却的路段转向，调头式停车等候。振捣压路机在已成 中国建筑工业出版社 筑龙网 合力打造 福州市浦上工业区区间道路工程 E 标段施工组织设
