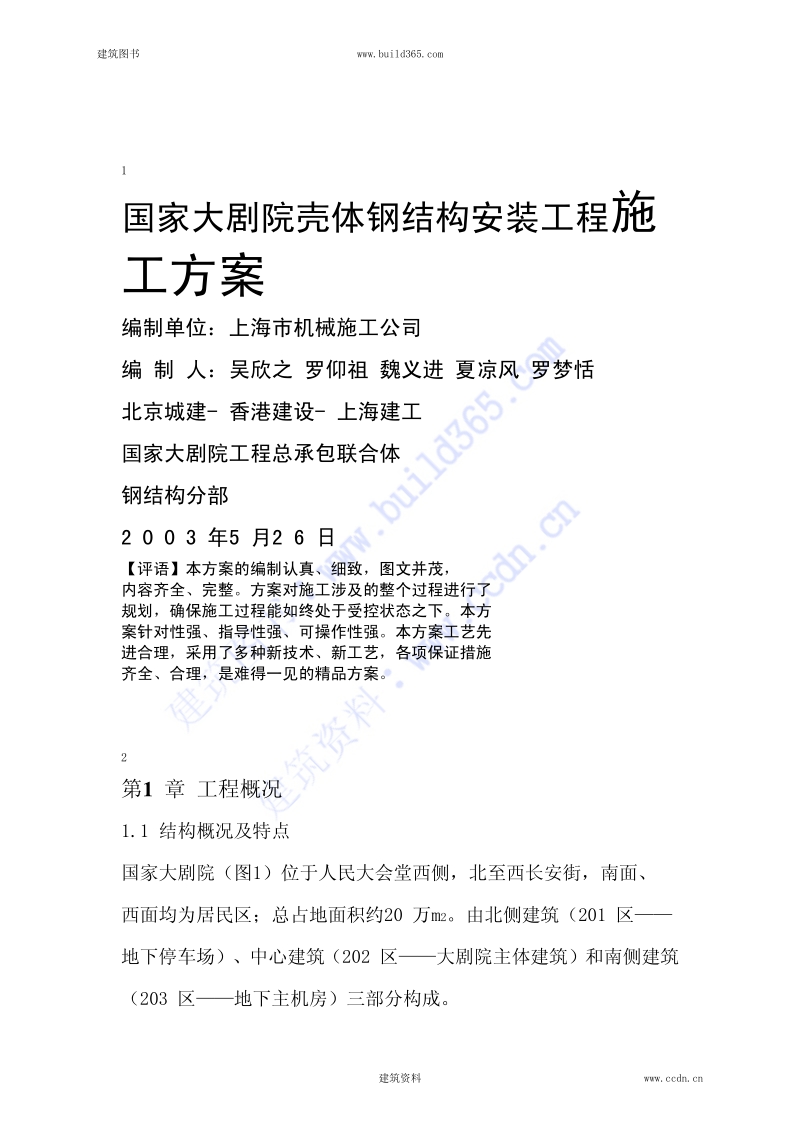

1、 1 国家大剧院壳体钢结构安装工程施 工方案 编制单位:上海市机械施工公司 编 制 人:吴欣之 罗仰祖 魏义进 夏凉风 罗梦恬 北京城建- 香港建设- 上海建工 国家大剧院工程总承包联合体 钢结构分部 2 0 0 3 年5 月2 6 日 【评语】本方案的编制认真、细致,图文并茂, 内容齐全、完整。方案对施工涉及的整个过程进行了 规划,确保施工过程能如终处于受控状态之下。本方 案针对性强、指导性强、可操作性强。本方案工艺先 进合理,采用了多种新技术、新工艺,各项保证措施 齐全、合理,是难得一见的精品方案。 2 第1 章 工程概况 1.1 结构概况及特点 国家大剧院(图1)位于人民大会堂西侧,北至

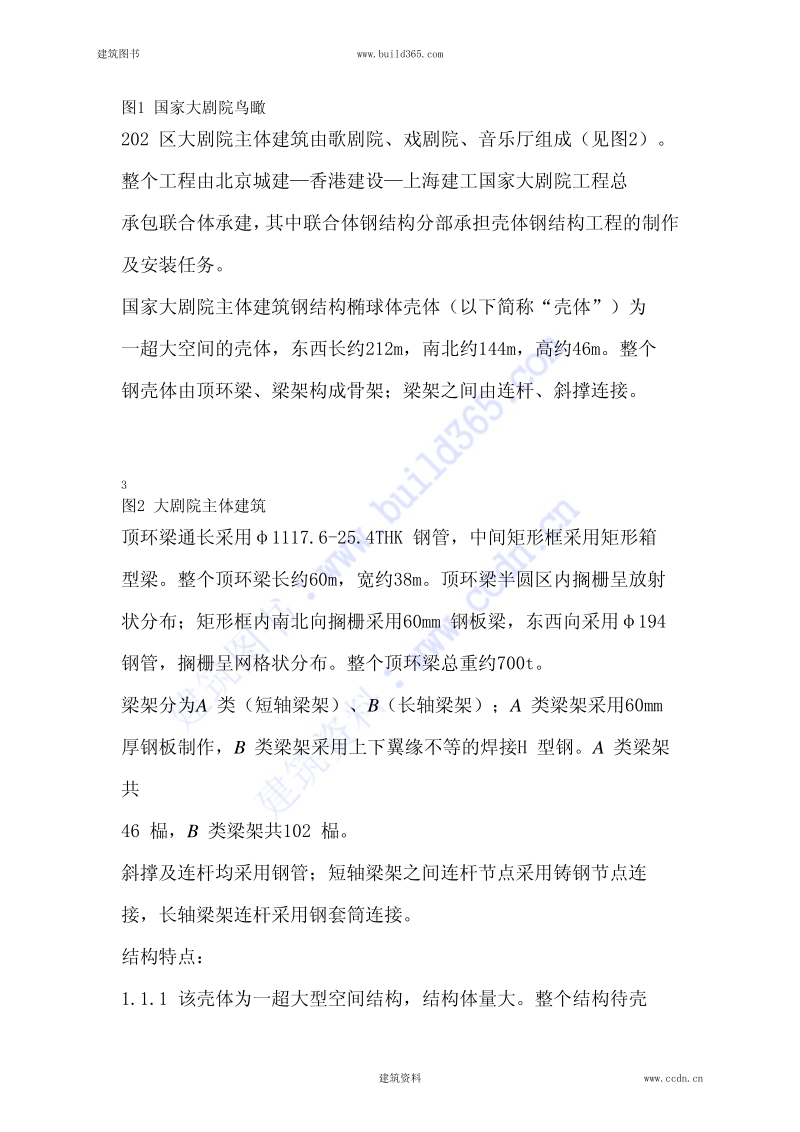

2、西长安街,南面、 西面均为居民区;总占地面积约20 万m2。由北侧建筑(201 区 地下停车场)、中心建筑(202 区大剧院主体建筑)和南侧建筑 (203 区地下主机房)三部分构成。 建筑图书 建筑资料 图1 国家大剧院鸟瞰 202 区大剧院主体建筑由歌剧院、戏剧院、音乐厅组成(见图2)。 整个工程由北京城建香港建设上海建工国家大剧院工程总 承包联合体承建, 其中联合体钢结构分部承担壳体钢结构工程的制作 及安装任务。 国家大剧院主体建筑钢结构椭球体壳体(以下简称“壳体”)为 一超大空间的壳体,东西长约212m,南北约144m,高约46m。整个 钢壳体由顶环梁、梁架构成骨架;梁架之间由连杆、斜撑
3、连接。 3 图2 大剧院主体建筑 顶环梁通长采用1117.6-25.4THK 钢管,中间矩形框采用矩形箱 型梁。整个顶环梁长约60m,宽约38m。顶环梁半圆区内搁栅呈放射 状分布;矩形框内南北向搁栅采用60mm 钢板梁,东西向采用194 钢管,搁栅呈网格状分布。整个顶环梁总重约700t。 梁架分为A 类(短轴梁架)、B(长轴梁架);A 类梁架采用60mm 厚钢板制作,B 类梁架采用上下翼缘不等的焊接H 型钢。A 类梁架 共 46 榀,B 类梁架共102 榀。 斜撑及连杆均采用钢管;短轴梁架之间连杆节点采用铸钢节点连 接,长轴梁架连杆采用钢套筒连接。 结构特点: 1.1.1 该壳体为一超大型空间
4、结构,结构体量大。整个结构待壳 建筑图书 建筑资料 体完全形成后,方为稳定的空间结构,所以保证施工阶段的结构稳定 至关重要; 4 1.1.2 该壳体为非正椭圆球体,且壳体内外两球面的椭圆方程并 不一样,因而施工中平面、空间定位测量的难度颇大; 1.1.3 壳体的主要结构体梁架(尤其是短轴梁架,侧向厚度 仅为60mm)平面外刚度极差,因而构件的起扳、搬运、起吊难度颇 大; 1.1.4 梁架呈中心对称辐射状布置,因而每种同类构件最多只有 四件,对构件的制作放样及安装顺序要求颇高。 1.2 参建单位 建 设 单 位:国家大剧院建设单位委员会 设 计 单 位:ADPi-ARCHITECTS-ENGIN
5、EERS-PLANNERS 监 理 单 位:北京双圆工程咨询监理有限公司 工 程 总 承 包:北京城建-香港建设-上海建工国家大剧院 工程总承包联合体 钢结构主 承 包:联合体钢结构分部 1.3 主要施工内容 由顶环梁、梁架和连杆等组成的钢壳体的制作、安装。 1.4 工程目标 北京市优质工程“长城杯” 、国家优质工程“鲁班奖”。 建筑图书 建筑资料 第2 章 编制依据 2.1 钢结构工程施工质量验收规范GB 50205-2001。 2.2 建筑工程施工质量验收统一标准GB 50300-2001。 2.3 建筑钢结构焊接规程JGJ81-2002。 5 2.4 国家大剧院工程内部质量控制标准壳体钢
6、结构工程部 分。 2.5 法国ADPi 设计图及技术文件。 2.6 国家大剧院建设单位委员会对工程的要求。 2.7 冶金部建筑研究总院设计院钢结构深化设计图。 2.8 同济大学国家大剧院壳体钢结构验算报告。 第3 章 主要机械选用及性能一览表 主要机械选用及性能 表3-1 序主要工作性能 号 设备 名称 数 量 起重臂长 半径 起重量 工作内容 备注 主臂:60m 副臂:84m SFSL 工况 超起 102m 35t 第一作业区吊装 第二、三、四作业区 上段梁架吊装 超起时 建筑图书 建筑资料 配300t 1 压铁 CC2800 600t 履带 式起重机 1 主臂:60m 副臂:84m SW
7、工况 62m 18t M440D 塔吊 安装、拆除 2 M440D 塔式起重 机 2 55m 37.5m 13.2t 拆装QM18、SK560 柱靴安装 第二、三、四作业区 下、中段梁架吊装 行走式 3 SK560 塔 式起重机 1 50.8m 50m 11.36t 第五作业区吊装 柱靴安装 需设一 道附墙 4 50t 履带 式起重机 4 28m 9m 12t 拆装600t 主机 下段梁架抬吊 拼装梁架 5 QM18 屋 面吊 1 35m 15m 15t 拆装SK560 12m 塔身 注:以上的起重量均未扣吊钩自重。 第4 章 施工总平面布置 4.1 施工区域划分 施工总体布置以壳体为中心,分
8、三块区域进行施工平面安排,三 块区域分布布置为: 建筑图书 建筑资料 吊装区:位于壳体所在区域(即202 区); 6 构件拼装区:分第一、第二、第三拼装区,分别位于吊装区南北 两侧; 施工主信道:位于吊装区和拼装区东西两侧。 由于壳体吊装时,202 区地下结构和地面建筑结构虽然已经施工 完毕,但壳体四周的消防信道尚未施工,以及201 区部分地下结构也 未施工。 因此, 以上各个区域在吊装阶段处于不同的标高位置, 其中: 吊装区 位于-6.750 标高位置; 构件第一拼装区 位于-9.000 标高位置; 构件第二拼装区 位于0.000 标高位置和位于-7.000 标高位置; 大型机械和构件进出场
9、信道 位于0.000 标高位置。 各施工区域划分及标高位置见图3。 4.2 吊装施工作业区域划分 整个壳体钢结构的构件平面分布情况见图4;考虑到设计要求及 结构体形特点,吊装作业划分为五个区域,安排多台起重机分别进行 综合吊装。五个作业区域的具体划分如下: 7 3#拼装场地 1#拼装场地 构件第一拼装区 -9.000 建筑图书 建筑资料 图3 各施工区域划分及标高位置图 3#出入口 5#出入口 停 车 场 1#楼 2# 楼 构件第二 拼装区 0.000 试验办 公 吸 烟 室 吊装区 -6.750 4#出入口 人 民 大 会 堂 西 侧 路 井 后 红 构件第二拼装区 -7.000 W61 卡
10、车通道 203 5#拼装场地 卡车通道 E61 胡 同 1#出入口 6#出入口 人大 用房 厕 所 2#出入口 4#拼装场地 构件第二 拼装区 0.000 建筑图书 建筑资料 音乐厅 此 区 域 组 装 吊 车 增设坡到到-7米 构件第一拼装区 -9.000 201 12 米 道 路 戏剧院 坡道上-7米 70m线 歌剧院 20 米 道 路 40米直径 圆平台 W01 E01 人 大 锅 炉 房 吊装区 -6.750 2#拼装场地 马 道 办 公 室 北 8 建筑图书 建筑资料 第一作业区域 顶环梁吊装; 第二作业区域 E20 轴W20 轴梁架节间吊装; 第三作业区域 W21 轴W61 轴梁架
11、节间吊装; 第四作业区域 E21 轴E61 轴梁架节间吊装; 第五作业区域 W62 轴E62 轴梁架节间吊装。 4.3 构件拼装区域划分 壳体构件在工厂加工成运输单元,运至施工现场,在现场拼装成 吊装单元进行吊装。根据施工现场条件和吊装作业区划分,构件拼装 区分布在壳体南北两边区域。具体安排: 短轴梁架(32榀) 长轴梁架(51榀) 长轴梁架(51榀) 短轴梁架(14榀) 顶环梁区域 图4 构件平面分布图 9 第一拼装区:设在壳体北面201 区,南北长度约70m,东西向长 度约230m。第一拼装区划分为 1 号、2 号拼装场地。每块场地设置 拼装平台; 2 块场地各配置50t 级履带式起重机一
12、台承担拼装起重作 业,合计2 台。第一拼装区向CC2800 与两台M440D 塔吊提供构件 吊装单元件。 第二拼装区:设在壳体南面203 区东西两端,分为3 号、4 号、 5 号拼装场地。在3 号、4 号场地各配置50t 级履带式起重机一台, 建筑图书 建筑资料 承担拼装起重作业,分别向位于东西二侧的M440D 塔吊构件吊装单 元件。5 号拼装场地,向SK560 塔吊提供吊装单元。 构件根据工厂制作编号直接运送至相应拼装场地。 拼装区域划分见图3。 4.4 大型机械和构件进出场信道 东侧主信道宽度25m,长度约434m;西侧主信道宽23m,长度 约440m。另有10m 宽道路在靠近第二拼装区南
13、端将两信道相连,在 壳体东北处有从0.000 标高到-9.000 标高的坡道,便于运输车辆 进 入第一拼装区域。将运输道路与工地现场这个大门接通。主要信道和 坡道的承载能力为10t/m2?,路面为素混凝土。南面203 区第二拼装 区 5 号拼装场地处构件的运输将通过卡车信道进入。 所有施工设备和构件运输车辆,均可通过主信道和坡道进入吊装 区域和构件拼装区。(见图3) 4.5 主要施工机械布置 ? 1t/m2=9.8kN/m2。 10 CC2800(600t)履带式起重机(一台):先采用超起(SFSL)性 能,接60m 主臂84m 副臂,后挂300t 超起配重,停在壳体北面,定 点中心位置在土建
14、坐标(0.000,+86.000),跨外综合吊装,完成第 一 建筑图书 建筑资料 作业区域施工;然后向北退8m,采用SW 性能,安装M440D 塔吊二 台。再恢复使用SFSL 性能,在原位进行梁架吊装。最后在壳体安装 完成后拆除M440D 塔式起重机。(见图5) M440D 行走式塔式起重机(二台):分别安装在壳体东西两侧,沿 壳 体底环梁外侧开行,跨外综合吊装完成第二、三、四作业区域施工。 SK560 附着塔式起重机(一台):安装在壳体南面歌剧院混凝土结 构 外侧,定点综合吊装完成第五作业区域施工。 各吊机吊装范围见图6。 施工时剖面图见图7、图8。 共24块600t专用路基箱 铺设方法见图
15、11 12块600t专用路基箱 扩散面积16m*16m 超起配重专用滚动小车 顶环梁吊装阶段梁架吊装阶段 图5 CC2800停机位置 -6.750 10000 18000 -6.750 11 600t与SK560SK560吊机吊装范围注:W70、W71、W73、W74下段最后安装。均可吊装范围 5.92t 10.00t R=30m,Q=20.00t R74 10.00t R=25m,Q=22.8t R=50m,Q=11.36t R=45m,Q=12.85t 建筑图书 建筑资料 R=40m,Q=14.71t R=106m,Q=29t R=122m,Q=17t R=35m,Q=17.14t N M
16、440D吊机吊装范围 600t吊机吊装范围 W37 W42 W24 W22 W16 W17 11.63t 6.53t 5.92t 11.63t 8.77t 15.1t 14.08t W07 10.40t 6.32t 5.92t 11.12t 8.77t W54 W53 W58 W59 5.92t 5.92t 5.92t W61 W64 14.08t 8.77t 10.40t W67 W68 W72 18m CC2800 13.87t 13.87t W01 E01 10.20t 10.20t 建筑图书 建筑资料 14.08t E07 10.40t 10.00t 10.00t 10.00t 11.
17、12t 5.92t 5.92t 11.63t 8.77t 15.1t E16 E17 6.32t 6.53t 5.92t 5.92t 10.00t 10.00t 5.92t SK560塔吊 13.87t 10.20t W74 E74 14.08t 8.77t 10.40t E67 E68 5.92t E60 8.77t E63 E61 E58 砼底环梁外边线 M440D开行轨道中心 线,距底环梁外边6m E24 E26 11.63t E37 M440D与SK560均可吊装范围 M440D与600t均可吊装范围 图6 吊机吊装范围图 12 建筑图书 建筑资料 地下连续墙 -6.750 5000
18、20000 混凝土底环梁 6000 6000 图7 长轴安装剖面图 5000 20000 混凝土底环梁 -6.750 图8 短轴安装剖面图 18000 混凝土底环梁 -6.750 CC2800 OPERA 歌剧院 56m SK560塔吊 13 4.6 起重机组装、拆除场地 4.6.1 履带式起重机 CC2800 履带式起重机装拆场地布置在壳体北部201 区,具体位 置见图9。场地的承载能力为16t/m2,起重臂组装采用东北面M440D 行走轨道处空间。 装拆工艺详见CC2800 履带吊拆装实施细则(另附)。 4.6.2 塔式起重机 4.6.2.1 M440D 塔式起重机在201 区组装,落脚标
19、高为-6.750m。 组装机械选用CC2800 履带式起重机。塔身高25m(不包括行走机构 的高度),55m 巴杆。塔吊的路基采用钢筋混凝土形式。装拆工艺详 见M440D 塔吊拆装实施细则(另附)。 建筑图书 建筑资料 4.6.2.2 SK560 塔式起重机安装在202 区的壳体南边,落脚标高 为0.000m 的歌剧院外侧,具体位置详见图10-1。使用两根14m 长 音乐厅 人 大 锅 炉 房 201 图9 600t组装场地 居 民 区 6m 戏剧院 歌剧院 203 居 民 区 14 箱梁,一端支于混凝土底环梁上,另一端支于56 轴钢筋混凝土弧形 墙上。为减小支承点的受力,在标高+21.185
20、 处设置一道附墙,见图 10-2。塔吊的基础加固及拆装方案详见SK560 塔吊拆装实施细则 (另附)。 塔式起重机的安装与拆除选用QM18 与M440D 塔吊,拆装时 QM18 与M440D 塔吊的停机位置见图10-3。 4.6.2.3 QM18 屋面吊的装拆选用M440D 塔吊。塔身高12m, 36m 巴杆。拆装方案详见QM18 屋面吊拆装实施细则(另附)。 4.7 场地处理 4.7.1 吊装区 15 图10-1 SK560塔吊平面位置 建筑图书 建筑资料 图10-2 SK560塔吊布置立面图 A A 塔吊埋件位置 16 4.7.1.1 施工机械和构件运输线路 施工机械部件采用100t 平板
21、车通过东侧主信道,经过坡道进入 设备组装场地。构件运输车辆通过东/西两侧主信道,经过东/西面坡 道, 进入构件第一拼装区, 经过南面的信道可到达第二拼装区的3 号、 4 号、5 号拼装场地。根据现场情况,东、南、西三侧的主信道,在 土建施工阶段已经铺设完成,北侧的信道及坡道,采用土路基,路面 承载力在10t/m2 以上。 4.7.1.2 起重机工作区域 注: 1、M440D选用55m巴杆; 2、QM18选用36.8m巴杆。 W59 图10-3 SK560安装示意图 W58 M440D塔吊 R=52.5m,Q=8.0t QM18 屋面 吊 M440D行走轨道中心线 W60 W61 混凝土底环梁
22、R=15.0m,Q=15.63t 17 建筑图书 建筑资料 (_1) CC2800 CC2800 履带吊采用定点吊装,下设2.7m8m 路基箱;路基箱 铺设的位置与形式见图11。路基箱下土路基的承载力要求在16t/m2 以上。顶环梁区域吊装时,CC2800 超起配重不设轨道小车;待梁架 吊装时,加设超起配重小车,轨道采用P43 钢轨。由于路基箱数量有 限,两侧轨道基础采用600t 履带吊专用路基箱铺设,中间部分轨道 采用钢筋混凝土基础,见图11。 (2)M440D M440D 塔吊位于壳体底环梁外侧,标高为-6.750 的位置。M440D 开行采用P43 钢轨,轨距8m;内轨中心离混凝土底环梁
23、外侧6m。轨 道沿混凝土环梁外侧环向布置,内轨最小半径56m;M440D 塔吊中 心开行东边起始于壳体E7 轴,终于E58 轴;西边起始于壳体W7 轴, 终于W58 轴;行走台车长约14m,再考虑加3m 安全距离,即考虑 在W(E)7 轴至W(E)58 轴的轨道长度上再各加10m 的长度,具 钢筋混凝土基础 钢筋混凝土基础 18m 4.8m 2.8m 600t专用路基箱 R=15m 120 W07 W01 E01 W07 CC2800 图11 600吨路基箱布置图 建筑图书 建筑资料 18 体见图2-平面布置图。M440D 开行区宽度在12m 以上,土路基的承 载力要求在16t/m2 以上。
24、轨道基础采用钢筋混凝土路基, 混凝土采用 C30 强度等级,钢筋采用I 级钢筋,具体见图12-1、图12-2,详见 M440D 路基安装技术要求。 行走轨道与混凝土路基采用轨道压板固定,压板螺栓采用 M24 “U”型螺栓,长度方向每隔0.5m 设置一道,见图12-3。 图12-1 M440D塔吊行走轨道路基配筋 10150 140 1500 140 200 300 140 140 10450 140 100 100 100 140 100 500 100 100 412 140 140 1216 10450 16150 8000 图12-2 基础与混凝土环梁剖面图 2000 混凝土底环梁外边
25、素土夯实 -6.750 100厚C10素砼找平 轨道基础 渣土垫层 建筑图书 建筑资料 19 钢筋用量见下表4-1: 表4-1 混凝土用量V=AL=0.40m2920m=368m3 4.7.2 构件拼装区 构件拼装区中,胎架的具体布置详见图3 施工平面布置图。胎架 布置规则是在适应场地形状的要求下,保证相互之间的间距大于5m, 即满足50t 级履带吊开行,梁架的胎架应布置在吊机工作半径内,以 减少构件的二次搬运。场地地面荷载要求为12t/m2。拼装平台拟采用 路基箱上设置胎架的方法,在拼装平台使用时,定期测量平台的沉降 和变位情况,实时调整,保证拼装胎架的精确度。 4.8 施工临时用电布置(详
26、见施工用电组织设计)(另详) 上部攻丝, 套粗制螺母 1500 300 200 270 M24螺栓,长度1050mm M24螺栓 210 150 图12-3 轨道压板螺栓示意图 2 14.5 0.58 1.849 0.416 0.58 合计 7360 9200 7360 建筑图书 建筑资料 5 10450 16150 412 10150 3 4 920 78.5 78.5 201 452 4.6 44.6 4.6 3.4 总体积(m ) 2.218 编号长度(m) 1 1216 内容 920 截面积(mm ) 2411 2 重量(t) 17.5 3 20 第5 章 施工工艺及施工方法 5.1
27、施工总流水 如前吊装作业区共划分为五个作业区,除第一吊装区为顶环梁吊 装, 其他四个作业区的吊装均为梁架节间吊装。 根据吊装作业区划分, 壳体吊装顺序按四个步骤进行: 建筑图书 建筑资料 第一步骤:顶环梁的吊装; 第二步骤:梁架节间吊装从壳体四个斜撑区同时开吊。四个区域 第一榀吊装的梁架分别是位于E18 轴、E56 轴、W18 轴和W56 轴四 榀梁架。然后,以此为中心对称进行相邻梁架的吊装。斜撑区十个梁 架节间完成后,进行斜撑吊装。连杆安装随梁架同步进行,以形成稳 定体系。至少在完成1/3 连杆的固定工作后,才能开始相临梁架的吊 装工作。 第三步骤:斜撑区域吊装完毕后,四个作业区继续同步作业
28、,以 斜撑区为中心,对称进行其他梁架节间吊装,最终四个作业区分别在 W01 轴E01 轴、E37 轴E38 轴、W37 轴W38 轴梁架节间收尾。 第四步骤:拆除SK560 塔式起重机,同时补缺W70、W71、W73 和W74 轴的下段梁架,使壳体最终合龙。 第五步骤:所有构件全部吊装完毕,按经过计算的卸载顺序进行 整体卸载。 第六步骤:待屋面恒载全部作用在壳体上后,对梁架柱靴下进行 细石混凝土(C60)浇筑。 施工整体顺序流程图(见图13、图13-1)。 21 5.2 施工总流程 图13 施工整体顺序流程图 第三步安装梁架 第一步安装顶环梁 建筑图书 建筑资料 第二步安装斜撑区 第三步安装梁
29、架 第三步安装梁架 第三步安装梁架 第二步安装斜撑区 第二步安装斜撑区 第三步安装梁架 第二步安装斜撑区 第三步安装梁架 第三步安装梁架 22 图13-1 施工整体顺序流程图 5.3 钢结构吊装 5.3.1 吊装构件说明 5.3.1.1 主要吊装构件分段 (1)顶环梁圈周环梁分段 除南北二侧,环梁平面呈折线型椭圆,总长度约160m,环梁截 扫尾退场 竣工验收 柱底灌砼 壳体卸载支撑拆除 构件制作 结构预检 结构验收 梁架节间吊装 柱靴安装 建筑图书 建筑资料 顶环梁吊装 拼装设施搭设 构件拼装 场地处理 吊装单元检验 施工准备 定位测量 技术准备 S0网架支撑安装 S1、S2网架支撑安装 螺孔
30、压浆 机械进场 23 面为1117.625.4mm 钢管,总重量约为500t。根据设计对环梁分 段的要求和环梁制作、运输、吊装要求,环梁和其内的箱形梁共分为 14 段,分段位置及尺寸要求见图14。 分段重量及吊机性能表见表5-1: 顶环梁分段重量及吊机性能表 表5-1 施工编号 图纸编号 长度 重量 设备 半径 起重量 1a BC-W 35 m 30 t 86 m 44 t 1b BC-E 35 m 30 t 86 m 44 t 2a TB-001 16 m 30 t 66 m 53 t 2b TB-012 16 m 30 t 66 m 53 t 3a TB-002 16 m 44 t 76
31、m 49 t 3b TB-011 16 m 44 t 76 m 49 t 建筑图书 建筑资料 4a TB-003 12 m 33 t 90 m 42 t 4b TB-010 12 m 33 t 90 m 42 t 5a TB-004 10 m 27 t 98 m 35 t 5b TB-009 10 m 27 t 98 m 35 t 6a TB-005 10 m 27 t 100m 33 t 6b TB-008 10 m 27 t 100m 33 t 7a TB-006 10 m 18 t 100m 33 t 7b TB-007 10 m 18 t CC2800 600t 履带吊 60m 主臂
32、84m 副臂 SFSL 工况 带300t 超起配重 100m 33 t 6a 5a 4a 3a 1b 7b 2b 7a 1a 2a 6b 5b 4b 3b 建筑图书 建筑资料 图14 顶环梁分段 N 1524 (2)梁架分段 根据设计对梁架分段要求,结合具体施工时的需要,长轴、短轴 均分为四段,分段位置: 柱靴:柱靴底向上1.2m 处断开; 下段:柱靴分段线R13; 中段:R14R26; 上段:R27R40。 分段图见图 15、图 16。 5.3.1.2 吊装控制性构件 本工程主要吊装控制性构件包括梁架吊装单元段和顶环梁圆周 图15 长轴梁架分段 柱靴分段线 分段线 分段线 图16 短轴梁架分
33、段 柱靴分段线 分段线 分段线 25 环梁、箱形梁吊装单元段等。附表一为顶环梁吊装参数表,附表二为 梁架吊装参数表。 建筑图书 建筑资料 5.3.1.3 吊装构件拼装 由于受运输条件的限制,构件工厂制造时先加工成较小的单元 件,运到现场后再拼装成构件或吊装单元件。除第五拼装区外,其余 拼装区内构件均由50t 履带吊卸车、就位。 顶环梁中心区域的A 类梁架(14 榀,每榀重约9.7t),要求组装 后吊装。14 榀梁架组装成7 大件,每件由2 榀梁架在地面上组成大 件,然后由CC2800 吊机吊装到位,详见5.3.2.1 顶环梁吊装步骤及 工艺。 所有下段梁架均采用立拼,先在拼装平台上将梁架拼装成
34、吊装单 元段,搭设操作及侧向稳定脚手,然后起吊安装。 上、中段梁架采用平拼(第五拼装区内上、中段梁架亦采用立拼), 起扳扶直后,搭设操作及侧向稳定脚手,然后用起重机吊装。 拼装工作由钢结构制作方负责。 5.3.1.4 吊装构件预检 构件吊装前须进行验收和预检。不需拼装的构件由加工厂供货 时,同时提供质量保证书,构件吊装前须对构件进行预检;需拼装构 件在现场拼装后经质量检验合格后,方可吊装。 (1) 验收标准 按钢结构工程施工质量验收规范(GB 502052001)的相 关规定,同时结合本工程的特点,同建设单位、设计、监理、总承包 部共同讨论确定的国家大剧院壳体钢结构工程制作标准,具体实 施时以
35、本标准为准,标准另详。 建筑图书 建筑资料 (2)标识 对进场构件必须进行状态标识。进入现场未检验或预检的构件, 应作待检标识;已经过检验或预检的应作好记录,并在构件上作已检 标识。对于构件的编号应当明显,符号大小适当、多处标识。安装单 元件同时应当有准确的方向标识,特别应当将需要现场焊的部位,做 好必要的防护。对于构件上的标识,发现缺失或模糊的应当及时予以 修复。 5.3.2 钢结构安装工艺 综合大剧院壳体的结构特性与施工条件,吊装方法选用跨外对称 吊装。 26 采用支架法施工,即吊装阶段在壳体内设置三道临时网架支撑作 为构件空间定位的依托,并解决吊装阶段的结构稳定。网架支撑在壳 体安装全部
36、完成后,再卸载,拆除支撑。 5.3.2.1 顶环梁吊装步骤及工艺 顶环梁吊装选用CC2800 600t 履带吊的SFSL(超起)性能;选 用60m 主臂加84m 副臂,起重量为1564t,起重高度为47125m, 作业半径为122 38m,可以满足顶环梁吊装要求。 吊装作业时,起重机停于壳体北面短轴正交轴外侧(见图3、图 11),进行跨外定点综合吊装(见图17-1)。构件拼装利用第一拼装 区, 建筑图书 建筑资料 拼装点应在起重作业半径内,以供其直接吊装。 由于顶环梁分段吊装时,600t 主臂局部碰S1 支撑,采取的调整 措施如下: 网架支撑在顶环梁吊装时S1 只安装至设计标高下2m,范围从
37、W5E5;待顶环梁安装完后,进行S1 支撑的补缺。 顶环梁分段吊装步骤: 第一步 壳体平面空间定位测量。吊装前先进行壳体平面空间定 位测量,将顶环梁安装临时支撑S0 支腿所在位置测点引到歌剧院屋 30000 -6.750 9000 s1 CC2800 土建建筑 s2 S0 图17-1 顶环梁分段安装示意图 27 顶及相关平面上; 第二步 进行S0 临时支撑及转换层安装(网架临时支撑及转换层 的安装技术要求详见实施细则)。支撑及转换层安装完毕后,在转换 层平面上引出顶环梁平面和标高定位点,并安装定位支座。 第三步 进行中间的矩形框部分构件的安装。该部分主要由1a、 1b,2a、2b 与7a、7b
38、 组成(见图14);吊装顺序为1a1b7a7b 2a2b(见图17-2);箱梁(1a、1b)采用八点吊,其余构件采用 建筑图书 建筑资料 三点吊,见图17-3。吊装索具配置见附表一顶环梁吊装参数表。起吊 就位后,支承在安装支座上,进行标高和位置调整,达到要求后进行 焊接固定。 图17-2 顶环梁吊装顺序示意图 第二阶段第四阶段 第一阶段 第三阶段 1 1/4卸扣 21.5千斤 吊耳 箱梁 箱梁吊装 图17-3 顶环梁构件吊装示意图 5t级神仙葫芦 39千斤 环梁吊装 28 第四步 进行环梁两边半圆环部分构件吊装。该两部分分别由圆 周环梁3a、3b、4a、4b、5a、5b、6a、6b 段(见图1
39、4)。吊装顺序 为6a6b5a5b3a3b4a4b。所有构件均为曲线构件,采 用三点吊,即两端设两点,中间设一可调节吊点,以防止构件起吊过 程中发生倾斜(见图17-3),索具配置见附表一顶环梁吊装参数表。 梁起吊就位后,支承在安装支座上。 第五步 进行半圆环部分环梁构件标高和位置的调整,达到要求 后进行焊接固定。在进行环梁焊接固定的同时,进行矩形框内的14 建筑图书 建筑资料 榀A 类梁架及之间水平连杆的吊装。梁架在地面组装后再分块安装, 共分7 块,每块2 榀;吊装时由两边对称向中间进行,块与块之间的 连杆采用散装;梁架吊装采用八点吊,见图17-4,索具配置见附表一 顶环梁吊装参数表。 第六
40、步 进行14 榀A 类梁架标高和位置的调整,达到要求后进 行焊接固定。焊接固定的同时进行两个半圆环内辐射梁架的吊装,起 吊就位后,调整构件的标高和位置至符合要求,再进行焊接固定。 第七步 所有构件吊装就位且复校合格后,进行顶环梁各构件连 接节点固定。应按顺序:圆周环梁分段连接固定纵向梁与圆周梁连 接固定矩形框内构件固定两半圆环内构件固定。 第八步 顶环梁吊装结束。对顶环梁整体外形复测并进行记录。 梁架节间吊装期间,顶环梁整体外形及整体标高需定期复测(每周一 次),并根据复测结果,必要时对顶环梁进行标高补偿,以确保整个 壳体安装精度。 图17-4 顶环梁区A类梁架吊装示意图 29 所有的焊接均遵
41、循从短轴正轴线向东西两侧对称进行的原则。 5.3.2.2 梁架节间吊装步骤及工艺 梁架安装示意图见图18- 1 和图18- 2。 (1)准备工作 1)进行壳体平面空间定位测量,将梁架节间吊装用临时支撑S1、 S2 所在位置测点引到音乐厅、戏剧院屋顶及相关平面上。 2)进行S1、S2 临时支撑安装(详见网架支撑安装实施细则)。 建筑图书 建筑资料 S1、 S2 临时支撑采用竖面空间网架结构, 两支撑之间设数道柱面网架 间的径向连接,以作为施工信道。其中S1 支撑在R13 和R14 中间; S2 支撑在R26 和R27 之间。 3)由于网架结构只能在网格点受力的特性,而各榀梁架的分段 点一般不会在
42、网格点上, 因此在网架支撑面层上设置支点的转换层将 梁架各分段点处的竖向荷载传递到网格点上(详见转换层安装实施 细则)。 转换层安装完毕后,在其平面上引出各梁架定位点。 4)安装梁架搁置用支座。梁架搁置支座作为梁架吊装的依托, 其平面和标高需定位精确控制,误差不超过2mm,并有足够的刚度, 以保证稳定可靠。 5)对混凝土环梁预埋钢管位置预检。划分梁架底座控制中心线。 预检过程中注意对预埋钢管管口及时覆盖,禁止杂物进入。 土建建筑 -6.750 CC2800 16000 SK560塔吊 图18-1 梁架(短轴)分段安装示意图 30 (2)柱靴安装 1)测出梁架基础标高块下预埋件的标高及平整度。根
43、据测得的 资料修正标高块,将修正好的标高块焊接到对应的柱靴下。 2)柱靴用M440D 和SK560 塔吊安装。 建筑图书 建筑资料 3)为控制柱靴的位置,采用设置限位的方法,即在标高块下的 预埋件上事先焊上限位(a)(见图19- 1、图19- 2),而标高块事先与 柱靴焊接,安装时标高块对准下面的限位(a)就位后,根据柱脚基 准十字线进行精确调整。 图18-2 梁架(长轴)分段安装示意图 混凝土底圈梁 -6.750 5000 20000 20000 1000 土建建筑 M440D行走式塔吊 20000 -6.750 限位(b)共4块 图19-1 柱靴底部施工示意图 预埋件共4块 限位(a) 见
44、图20 钢锲共8块 限位(b)共4块 钢锲 拉索预留孔 标高块 预埋件 31 4)为防止柱靴轴线与梁架轴线的偏斜,在柱靴长边的两端设置限 位(b)。在柱靴短边两端设置钢楔,以调整柱靴的水平度及侧向垂 直度。 5)根据柱靴的螺孔位置,逐一安装地脚螺栓。安装时注意螺栓的规 格, 不要装错。同时对螺栓丝牙进行保护,不要损伤。安装就位后,在螺 栓与 底板螺孔间衬硬纸护套,以确保螺杆和柱靴相对位移时不损伤螺纹。 建筑图书 建筑资料 6)柱靴及地脚螺栓安装完毕,经检验合格后,即进行高强度水 泥砂浆(C60)的浇筑(详见实施细则);当水泥砂浆达到强度后, 将中间的两个地脚螺栓拧紧;其余螺栓不得拧紧。 7)下
45、段梁架安装前,应对柱靴位置及固定状况进行复测,合格 后方可安装。吊装前,应利用限位(b)上预留孔洞,用9 钢丝绳 及0.5t 手拉葫芦进行侧向的固定, 以保证下段梁架安装时柱靴与其在 同一平面内(见图20)。 8)壳体所有构件安装完成后,卸载前,必须先拆除钢锲。 9)柱靴下细石混凝土浇筑的时间,需在屋面工程完成后进行。 图19-2 标高块限位(a)施工详图 内 注:1、标高块应根据现场实测修正后再与柱靴底部焊接; 2、标高块下埋件M1的埋设要求:向内偏差为0mm,向外允许20mm。 标高块 -2030380 -60500380 -2030380 -2030100 16 45 16 10 10
46、30 A 12 -2030100 外 4 L50324 4 L50324 A 32 (3)梁架安装 建筑图书 建筑资料 1)梁架安装的步骤 梁架采用对称安装,从斜撑区开始,四个斜撑区同时、同步安装。 安装从W18 与W19 轴、W56 与W57 轴、E18 与E19 轴、E56 轴与 E57 轴开始。该八榀梁架称为起始梁架。 起始梁架安装完成后,以起始梁架为中心,逐榀对称安装起始梁 架两侧的梁架,直到完成全部斜撑区(包括连杆与斜撑杆)。 斜撑区安装完成后,梁架的吊装还必须按中心对称的原则进行 (见图13)。 2)起始梁架安装 梁架吊装的吊车性能及索具配置详见附表二:梁架吊装参数表。 在所吊梁架对应位置的S1、S2 网架内外两侧各设置两对浪索, 通过手拉葫芦控制S1、S2 的垂直度,提高其侧向刚度,必要时可作 调整用。当梁架校正固定完毕,该浪索拆除、周转使用(见图21)。 在柱靴与下段梁架的连接部位,事先安装临时定位装置,以方便 梁架快速定位。 (A)起始梁架采用两榀梁架交叉
