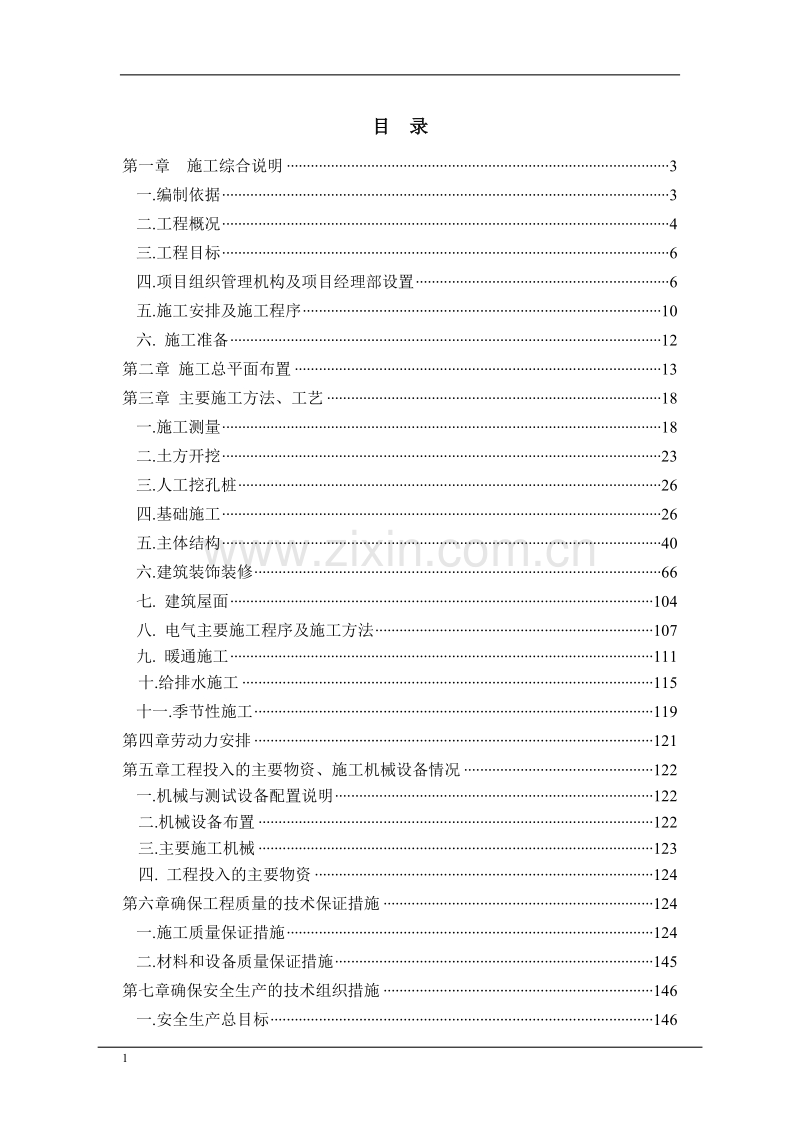

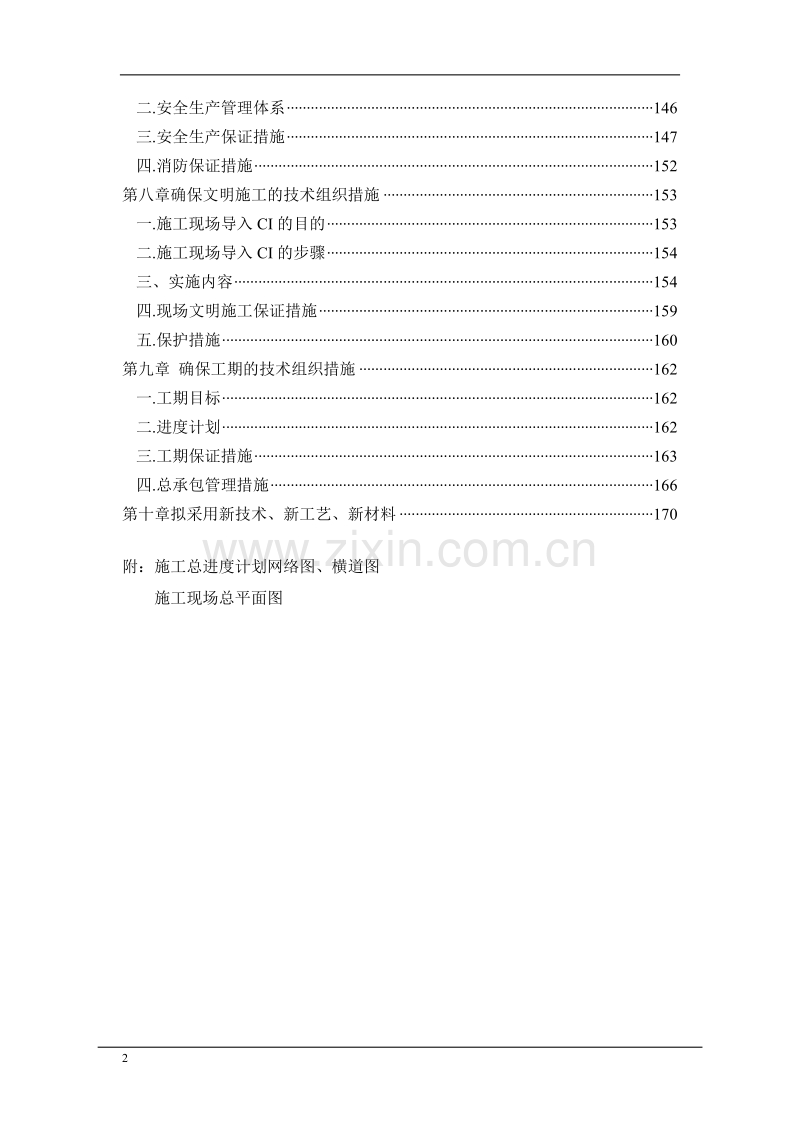

目 录第一章 施工综合说明3一.编制依据3二.工程概况4三.工程目标6四.项目组织管理机构及项目经理部设置6五.施工安排及施工程序10六. 施工准备12第二章 施工总平面布置13第三章 主要施工方法、工艺18一.施工测量18二.土方开挖23三.人工挖孔桩26四.基础施工26五.主体结构40六.建筑装饰装修66七. 建筑屋面104八. 电气主要施工程序及施工方法107九. 暖通施工111十.给排水施工115十一.季节性施工119第四章劳动力安排121第五章工程投入的主要物资、施工机械设备情况122一.机械与测试设备配置说明122二.机械设备布置122三.主要施工机械123四. 工程投入的主要物资124第六章确保工程质量的技术保证措施124一.施工质量保证措施124二.材料和设备质量保证措施145第七章确保安全生产的技术组织措施146一.安全生产总目标146二.安全生产管理体系146三.安全生产保证措施147四.消防保证措施152第八章确保文明施工的技术组织措施153一.施工现场导入CI的目的153二.施工现场导入CI的步骤154三、实施内容154四.现场文明施工保证措施159五.保护措施160第九章 确保工期的技术组织措施162一.工期目标162二.进度计划162三.工期保证措施163四.总承包管理措施166第十章拟采用新技术、新工艺、新材料170附：施工总进度计划网络图、横道图 施工现场总平面图第一章 施工综合说明一.编制依据1. 业主提供的招标文件、招标答疑、设计图、图纸会审及指定的图集。2.工程所涉及主要的国家或行业规范、标准、规程、法规。规范、标准、文件一览表类别名 称编号或文号规范地基与基础工程施工及验收规范GB50202-2002规范混凝土结构工程施工及验收规范GB50204-2002规范砌体工程施工及验收规范GB50203-2002规范地下防水工程质量验收规范GB50208-2002规范屋面结构工程施工及验收规范GB50207-2002规范建筑地面工程施工及验收规范GB50209-2002规范装饰工程施工及验收规范GB50210-2002规范钢结构工程施工及验收规范GB50205-2001规范钢筋焊接及验收规程JGJ18-96规范安徽省装饰装修工程质量规范DBJ-201-2000规范建筑给排水及采暖工程施工质量验收规范GB50242-2002规范电梯工程施工质量验收规范GB50310-2002规范建筑电气安装工程施工质量验收规范GB50303-2002规范建设安装施工现场供用电安全规范GB5019493规范建筑安装工程施工质量验收统一标准GB50300-2001规范冬季施工技术规程JGJ104-97法规建筑法法规建设工程质量管理条例法规强制性条文二.工程概况1.工程建设概况工程建设概况一览表工程名称金地龙湖路1号工程地址XX市龙湖中路东侧建设单位XX新世界置业有限公司勘察单位XX工程勘察院设计单位安徽XX建筑设计院监理单位XX建筑监理有限责任公司质量监督部门XX市工程质量监督站施工单位中建XX六公司2工程建筑设计概况一览表建筑设计概况一览表地理位置XX市龙湖路东侧建筑性质商住楼工程等级一级1#、3#楼首层层高6M标准层高度2.9M基底面积5883气候区分类类2#楼首层层高6M标准层高度5.4M建筑高度99.05m建筑规模895户抗震设防烈度七度人防防护等级级建筑面积（不含地下室）84088商业办公65560住宅含阳台5459阳台南阳台18528阁楼北阳台建筑层数32层地下1层地上32层局部34层地下室面积9082机动车166辆非机动车辆防火耐火等级一级装饰外墙玻璃幕墙、外墙涂料、外挂花岗岩楼地面地砖、水泥砂浆墙面涂料、瓷砖顶棚涂料、轻钢龙骨金属板、轻钢龙骨石膏板防水屋面SBS卷材防水屋面 地下室水泥基渗透结晶型防水涂料3.工程结构设计概况结构概况一览表基础桩基桩顶标高-5.90持力层中风化泥质粉砂岩桩端岩石承载力标准值3500kPa桩底标高-20.4桩基础人工挖孔灌注桩（已完成）主体结构形式1#、2#楼高层为框剪结构，3#楼为框架结构填充墙本工程内外填充墙全部采用蒸压粉煤灰盲孔砖，采用M5混合砂浆（0.000以下为水泥砂浆）砌筑，电梯井墙体采用MU10实心黏土砖砌筑。抗震等级二级抗震、抗震设防烈度7度。混凝土强度等级灌注桩桩C30和C25、桩护壁C25基 础垫层C15 地下室C40 、S6 内墙及框架柱无抗渗要求柱、剪力墙、板、梁、楼梯2#、3#楼3#楼基础顶面至标高5.930柱C40；梁、板为305.930M-20.530M柱C35；梁、板为C3020.530M-29.230M柱C30；梁、板为C2529.230至屋面柱C25；梁、板为C252#楼基础顶面至标高5.930剪力墙、柱C50；梁板为C35标高5.930至标高20.630剪力墙、柱C50；梁板为C30标高20.630至标高32.630剪力墙、柱C45；梁板为C30标高32.630至标高48.830剪力墙、柱C40；梁板为C30标高48.830至标高70.430剪力墙、柱C35；梁板为C30标高70.430至屋面剪力墙、柱C30；梁板为C301#楼1#楼基础顶至标高5.930剪力墙、柱为C50；梁板为C355.930M-20.530M剪力墙、柱为C50；梁板为C3020.530M-32.13M剪力墙、柱为C45；梁板为C3032.130M-43.730M剪力墙、柱为C40；梁板为C3043.730M-58.230M剪力墙、柱为C35；梁板为C3058.230M-81.430M剪力墙、柱为C30；梁板为C2581.430M-屋面剪力墙、柱为C25；梁板为C254.工程特点该工程位于XX市繁华的商业中心，龙湖中路东侧、国庆路南侧，交通便易，整个工程分为一幢11层和一幢21层公寓楼，一幢32层住宅楼，和四层商业裙房组合而成。该工程规模较大、总工期为730天，完成所有工序，工序搭接必须科学设计，方能有效地保证按期交工。 建筑外形变化较多，给施工测量、放线、支模、钢筋绑扎等带来一定困难，安全问题突出。 该工程安装工程系统多、工艺要求复杂，孔洞、沟槽，预埋件多，施工难度大，各工种之间协调、配合难度大。 本工程采用了商品泵送砼、钢筋采用直螺纹、复合模板、SBS高聚物卷材和水泥渗透结晶型防水涂料、计算机的应用等新技术、新材料，故在施工前必须编制详细的施工方案控制质量。三.工程目标a.质量目标:1#楼、2#楼 确保市优“舜耕杯”，1#楼争创“黄山杯”。b.安全目标: 安全无重大伤亡事故, 轻伤负伤率小于1.2,确保“XX市级安全文明标化工地”。c.工期目标：本工程确保工期730天完成，其中基础、地下室60天，地上结构封顶305天。四.项目组织管理机构及项目经理部设置1.施工管理机构系统图2. 组织管理机构设置 在目前建筑市场竞争激烈的情况下，我公司将以质量为重,为顺利实现以上目标，我们采取以下主要管理措施。 将该工程列为公司的重点工程，在施工生产要素的配置上对该工程实行政策倾斜，保证财、物及技术服务到位。组建精干、高效、强有力的施工组织机构工程项目经理部，有针对性地选配项目经理和管理人员。实行项目经理负责制，应用动态管理手段，合理调配人、材、物等生产要素，优化施工程序，保证施工生产顺利进行。 投入足够的机械设备，为确保工期，现场设塔吊二台、外用电梯三台以及一批先进适用的中小型施工机具，提高施工作业的机械化程度。 选用技术熟练、纪律严明、经过多个工程锤炼、能打硬仗、素质高的队伍在该工程上进行施工。 发挥我公司技术上的优势，推广应用新技术，优化施工工艺，在重点、难点部位应用我公司已有的科技成果和成熟工艺、工法、解决质量通病。 发挥我公司管理上的优势,强化职能，加强现场统筹与综合管理，确保实现工程总体目标。 3.项目人员职责 项目经理： 认真贯彻公司质量方针和质量目标，全面履行本工程承包合同中所规定的责任，负责建立项目组织，领导项目组织机构和人员安排，并规定职责范围，组织编制项目质量计划，领导项目质量管理，保证质量体系在本项目部的有效运行。项目副经理、负责土建与安装工程的生产调度、机械设备管理、材料供应与劳动力调动、安全生产和文明施工管理等。项目技术负责人负责技术攻关、内业资料、预结算、工程质量管理等。技术管理部：组织实施项目质量计划，编制施工组织设计和施工方案，负责施工技术、质量管理；负责规范标准、设计文件、技术资料的控制。质量安全部：代表项目经理进行质量管理工作，负责工程施工过程的质量控制，提出改进质量的建议和措施，并协同项目经理组织、协调质量管理的正常运行，指导QC小组活动，对工程的质量有否定权，收集整理有关质量记录，确保工程质量达到预定标准。设备动力部：负责组织落实施工设备，及时作好机械设备的维护、保养记录。确保施工机械设备的正常运行，保证设备操作员有相应资质。材料供应部：编制物资采购计划，负责物资的采购和管理，对进场和在场材料的质量、规格、数量应采取相应管理措施，组织或参与组织对分供商的评审。合约部：制定生产计划，并保证生产计划有效进行和预算、任务结算等管理。施工管理部：在项目经理领导下，认真贯彻和执行公司的质量方针、本项目质量目标、施工组织设计和施工方案，并使各工序能有机且顺利的连接起来。项目作业层主要为现场一、二线工人，由具有一定操作技术和操作经验的自身职工队伍组成，计划成立以下专业班组：特种作业人员应经培训，持证上岗。 土方施工队：主要负责土方挖运，由车队完成。 结构专业班组：负责结构工程的钢筋、模板、混凝土施工，分钢筋班、木工班与混凝土班。 装饰专业队组：负责装饰工程施工，分泥工班、木工班、油漆班等。 安装专业班组：负责安装工程施工，分电工班、管工班等。 普工班：为现场零散用工。 防水专业班：主要负责地下结构、屋面与外墙的防水施工。 二线技术班组：包括塔吊班、电工班、机修班、放线组、试验组、焊接班等。后勤服务班：主要为炊事班与警卫班等。五.施工安排及施工程序1.施工安排 第一阶段：施工准备阶段。调集人、材、物等施工力量，进行平面布置、图纸会审、办理开工有关手续，开展技术、质量交底工作，目标是充分做好开工前的各项准备工作，以满足开工要求。 第二阶段：土方、基坑维护、地下室结构施工阶段。 第三阶段：上部结构施工阶段(由于本工程现场狭小,钢筋加工加工车间及钢筋料厂设置在地下室顶板上,- /-轴景观部分结构待其它主楼主体结构封顶后进行施工)，在本阶段内适时插入室内装饰、安装工程及部分外装饰等工作。主体装饰、安装全面铺开，该阶段为工程的高峰期。第四阶段：装饰、安装阶段。该阶段前半部分以装饰为主，安装跟进，后半部分转换为以安装为主，装饰配合，其它各专业也全面展开，此为工程竣工的关键阶段，是文明施工和安全生产较难控制的阶段，重点是做好各方的协调工作。 根据该工程的设计图纸及本单位以往施工工程的经验总结，针对该工程的特点，为保证质量，确定剪力墙模板安装、框架梁板接头处钢筋绑扎工程、大体积砼浇筑等作为该工程的关键工序。而外墙饰面的防渗水、防裂等工程作为难点工程，对关键工序的施工，各工种施工人员及质检员应跟班检查，实行工序验收制度，不经过认可不能进入下道工序。对难点工程，应由项目技术员制定措施及方案，经批准后由各工种施工员组织落实，并做好施工记录。2. 施工流水段的划分及施工工艺流程施工流水段的划分：基础分部和主体分部施工按后浇带和施工缝分为施工段。施工程序地下室部分 测量、验线场地平整、基坑开挖基础支护细部放线挖地梁、凿桩头做垫层、砖模、抹灰、防水砼底板、承台施工柱、墙地下室主体结构地下室、基础结构验收外防水土方回填。0.000以上部分施工定位放线细部放线、复核绑扎墙柱钢筋、预留、预埋、隐蔽工程搭满堂架、支梁模板墙柱定位梁板钢筋绑扎、预留、预埋、隐蔽验收清理墙、柱梁板砼浇筑修整、养护。六. 施工准备施工前准备工作必须综合施工情况，做到有条不紊。否则，会在开工后造成人力、物力的浪费，甚至造成施工停歇。施工准备工作的基本内容，包括技术准备、物资准备，施工组织准备，施工现场准备和场外协调工作准备等，有的必须在开工前完成，有的则可贯穿于施工过程中进行。1.技术准备作好调查工作气象、地形和水文地质情况调查。地上、地下情况的调查。各种物资资源和技术条件的调查。作好与设计的结合、配合工作 根据本工程规模、结构特点。组建有施工经验、有开拓精神和工作效率高的项目管理班子，做到分工明确，职责分明。会同建设单位、监理公司、规划局引测轴线定位点、标高控制点以及对原结构进行放线复核。根据设计方案，对新材料、新工艺、新机具进行事先调研工作。 组织学习、内审施工图：全面熟悉和掌握施工图的全部内容，领会设计意图，检查各专业之间的预埋件、预留洞的尺寸位置是否统一或遗漏，提出施工图疑问和合理化建议，准备进行施工图会审。进行技术交底：工程开工前，项目技术负责人组织施工人员、质安人员、班组长进行交底，针对施工的关键部位、施工难点以及质量、安全要求、操作要点及注意事项等进行全面的交底，各班组长接受交底后组织操作工人认真学习，并要求落实在各施工环节。编制施工图预算、材料需用计划：预算人员根据施工图及进度计划编制工程预算、材料计划、向材料部门提供详细的材料计划，并作好劳动力、材料及机械台班需用量分析。进行钢筋抽样下料，钢筋抽样人员认真学习施工图，提前抽样下料并开始制作。2. 施工现场准备施工现场控制网测量：根据给定永久性坐标和高程，按建筑总平面图要求，进行施工场地控制网测量，设置场区永久性控制测量标桩。做好“四通一平”工作:确保施工现场水通、电通、道路通（现场铺设一条90M10M0.3M砼C25主要道路）、通讯畅通和场地平整。组织施工机具进场根据设备进场施工总平面图要求，组织机械设备进场，并进行相应的保养和试运转等工作。组织建筑材料进场：根据建筑材料、构（配）件和制品需要量计划组织其进场，按规定地点和方式储存或堆放。做好季节性施工准备：按照施工组织设计要求，认真落实冬雨季施工和高温季节施工设施和技术保证措施。第二章 施工总平面布置1.施工现场情况 本工程位于XX市龙湖中路东侧，整个场地基本平整，周围无影响施工的建筑。交通较发达，水电、通讯等设施均可达现场，具备施工条件。2.总平面布置原则施工现场道路的布置须满足材料运输的要求。施工现场总平面布置能够配合施工进度的要求。临时设施尽量一步到位，避免出现挪位现象。材料的堆场以方便施工和运输为原则。3.现场用电布置 临时用电统一由发配电房控制，实行三相五线制，分大型机械设备用电、现场加工搅拌生产用电和办公用电等（详见施工用电布置图）。配电（详见配电系统图）施工现场配电间内设总配电柜一台（P0）。从变压器低压倒引入，配电柜的导线采用BV铜芯塑料线截面为180mm2，三相四线引入，配电间四周打接地极（镀锌钢管40，长2.5米）三根，接地极用254镀锌扁钢搭接焊通再与配电柜基础连接，接地电阻要求不大于4。从配电柜引出五个回路，向施工现场及临时设施供电。第一回路(N1)为照明用电。此回路导线BV型铜芯塑料线的截面应为16mm2，采用三相五线利用BV-316+26穿PVC管理地引入二级配电箱P1，从P1箱再分别向办公室、门卫室及室外灯箱供电。第二回路(N2)为钢筋车间供电。此回路供电导线BV截面为35mm2,采用之三相五线用BV-335+216导线穿PVC管（50）埋地引至配电箱P2。第三回路为木工及钢筋其他加工设备供电。此回路导线截面采用BV-25mm2，采用三相五线制，用BV-325+216穿PVC管（40）埋地引入配电箱P3。第四回路为施工现场1#楼塔吊、施工电梯，搅拌机设备供电。此回路导线截面为35mm2铜芯线，利用BV-370+250穿钢管（48）埋地引入施工现场配电箱P4。第五回路为施工现场2#楼塔吊、施工电梯、搅拌机设备供电。此回路导线截面为70mm2铜芯线，利用BV-270+250穿钢管（48）埋地引入施工现场配电箱P5。第六回路为施工现场3#楼施工电梯、搅拌机设备供电。此回路导线截面为95mm2铜芯线，利用BV-295+250穿钢管（48）埋地引入施工现场配电箱P5安全用电技术措施及要求现场采用五芯电缆敷设 本工程室外电缆采用埋地敷设。 电缆直埋深度应不小于0.6m，电缆敷设必须符合规范。 电缆穿越建筑物、构筑物等易受机械损伤的场所应加钢管保护。电器选择原则 所用电器必须是国家鉴定质量可靠的定型合格产品。不论是新购还是延用旧电器，必须完整、无损，动作可靠，绝缘良好，严禁使用破损电器。 配电箱内的电器应与配电线路一一对应配合，作分路设置，以确保专路专控。 用电设备实行“一机一闸一漏”制，并做到电器额定值与用电设备额定容量相适应。 总配电箱和开关箱设置的漏电保护器，其额定漏电动作电流和额定的漏电动作时间应作合理配合，使之具有分级、段保护功能。未级配电箱漏电保护器动作电流30mA，动作时间0.1秒。 专用保护零线必须通过专用接线端子板连接紧密，与工作接零分开。接地装置施工现场除利用变压器中性点工作接地作总配电房重复接地，还应在现场保护零线中端和末端各作一组重复接地，不应少于三处，并满足接地电阻R10的要求。防止触电注意事项 要严格遵守安全用电规范和操作规程。在检修电气设备前应先切断电源，并用试电笔确认无电后才能进行工作，不得带电作业。 各种运行的电气设备（包括照明灯具）的金属外壳及所有配电系统电器的金属外壳必须与专用保护零线紧密联接。 要经常对电气设备进行检查，发现温度过高或绝缘下降，应及时查明原因，消除故障。 电动机械、电气照明设备拆除，不应留有可能带电的电线，如果电线必须保留，应将电源切断，并将裸露电线端部包上绝缘胶布。 停电工作时，必须在切断电源的开关上挂出“有人工作，不准合闸”的警告牌子，并将不带电部份电路接地。挂有上述警告牌的开关，不经挂牌人同意，在任何情况下不得合闸。更不能擅自将警告牌摘除。电气防火注意事项 施工现场应有足够的灭火器，并放在合适位置。 配电房要整洁，禁止堆放杂物、工具等易燃、易爆物品。 各种配电箱应设置在道路通畅便于操作的地方，周围禁止堆放任何杂物、易燃易爆物品。 导线接头要紧密牢固，作好绝缘防护，避免相间、线间短路而产生电弧。 宿舍内不得使用电炉、电水壶、电炒锅等家用电器。5.现场用水布置由业主提供的水源接二路75PPR管环绕工地，每隔25M设置一自水龙头。在施工现场内沿施工道路开设200300的明沟，设置沉淀池，污水经沉淀后流入城市排水管网。6.现场总平面图的管理： 为了搞好施工现场的文明施工，为施工创造有利的条件，通过以下措施加强现场平面管理：施工平面由项目副经理负责，日常工作由各工长分片区包干管理，未经同意不得任意占用场地或改变场地用途。现场道路做好砼路面，排水明沟用砖砌并保护畅通。现场出入口应挂出入制度、工程简介、安全管理制度，保卫人员要维持好工作秩序和纪律。施工现场的水准点、轴线控制点、埋地电缆、架空电线有醒目标志，并加以保护，任何人不得损坏、移动。每周五下午的生产例会上按文明施工管理实施细则表总结评比，奖优罚劣。凡运出现场的设备、材料需出示有关部门所签放行条，警卫进行登记方可。所有设备、材料必须按平面布置图指定的位置堆放整齐，不得任意堆放或改动。现场在出入口设门卫，所有人员凭出入证出入，甲方等有关单位发给特别通行证，无关人员禁止入内，保卫全天值班，特别加强夜间巡逻，防止偷盗现场材料，维持良好工作秩序和劳动纪律，禁止打架斗殴等行为发生。施工垃圾处理，现场施工垃圾采用层层处理，集中堆放，专人管理，统一搬运的方法。楼层垃圾用外用电梯空闲时间吊运并由专门班组搬动至堆放地点，并及时运出场外。7.由于施工现场场地狭窄不设置宿舍和食堂，在外租用民房。第三章 主要施工方法、工艺 一. 施工测量1 测量总则根据业主提供的坐标控制点及标高基准点为依据,进行轴线测放及标高控制,根据规范在适当地点,设置引进水准标高点后的现场水准基准点,并作为沉降观测的基准。（在定位测量时采用全站型电子速测仪，以减少测量误差，要求对测量人员进行技术交底，提出进度要求，并加强领导，要求有认真的工作态度）。2 测量使用仪器(1) 全站型电子速测仪(2) ID-J2经纬仪一台；(3) JD91型自动激光铅直仪一台(4) DS1精密水准仪一台，DSZ3水准仪两台；(5) 50米钢尺四把（一把备用）；(6) 5米塔尺三把；(7) 其他辅助仪器(8)仪器均通过技术监督局计量测试单位检定合格。3测量精度的标准及控制(1) 测角：采用三测回，测角中误差5mm以内，总误差10mm以内；(2) 测距：采用往返测法，取平均值；(3) 量距：用鉴定过的钢尺进行量测并进行温度修正；(4) 每层轴线之间的偏差在2毫米以内，层高垂直偏差在3毫米以内，总高度垂直偏差在10毫米以内。(5) 根据ISO9002标准规定的要求，施工现场必备仪器（作为复核之用）(6) 组长由项目工程师担任，组员包括项目部专职质量员、经纬仪测量员、水准仪测量员、丈量人员、记录员等。4. 测量控制网的设置 (1)、本工程建筑平面复杂施工搭接要求较高，控制轴线较多，施工测量难度较大，因此合理设置控制轴线是测量工作的关键。 (2)、标高以业主提供的水准点为基准，其数值以业主最新提供的数据为准，施工高程应以水准基准点引测，在地下室结束后引至地下室墙板上。 (3)、平面控制网以业主提供的基准点及设计院设计定位图为依据，并向四个方向找四个辅助基准控制点，将基准控制点保护好。本工程设计定位，主要依据建筑物外的现有建筑红线来定位。在定位放线时，将采用全站型电子速测仪。全站型电子速测仪可以使测量信息和仪器状态一目了然，并实现数据采集和处理的自动化，大大的提高了测量的精度。 (4)、根据原坐标控制点及临时过渡点，在基础四周测设一个轴线控制网。(5)、轴线位置的固定采用龙门板桩，桩位及水平标高在地面采用砼固定，四周设置栏杆保护，不准人员扰动。5.地下室以上结构轴线基准点施工测量及复核由于本工程属于高层建筑，垂直度的控制尤为重要，为保证垂直控制测量的精度，本工程我们准备采用JD91型自动激光铅直仪，采用内控的方式进行建筑物轴线的竖向投测。首先，选定建筑物方格网（在建筑物内）的角点，经检验满足精度要求后，作为施工过程中竖向控制和施工放样的依据。选点时应避开柱、梁，使激光束从底层能直达顶层，当底层放线时，将仪器架在平面控制网相对的桩位上，精度地将内控点投测到预埋钢板的中心位置上，精度平差后，刻上十字标记，加上保护措施，防止在施工过程中碰撞受砸而变位。在每一层施工中，在施工面层上预留四个300300mm的孔洞，供激光束穿越，用3mm厚的平板玻璃制成350350mm的带框接收靶接收投测上来的激光束，每块靶中心用透明胶带纸粘上一张200200mm的描图纸，每投测一次更换一次。要求在投测过程中将仪器置于0、-90、-180、-270顺时针方向旋转，每转一个90记录一点，这样就得到四个成对称分布的激光光斑位置，用几何方法求出四个点对称中心，就得到一个经过校正的控制点，用同样方法得到其余三个点，从而在施工面层上建立起四个点的矩形控制系统。将全站仪架设在矩形控制网相对的两个角点上测设出各点的相对坐标，经平差改正后，在面层上弹出矩形墨线，涂上红三角标记。在每次的投测中，为检查主体的竖向垂直度，控制主楼扭转，当每次激光点引测后，用经纬仪复核，事先选择一个合适的方向，在施工层面的侧面投测一个点并涂上红三角标记，检查时将经纬仪架在远处，视线距离大于0.84H，瞄准底层的红三角标记，向上逐层检查每层所标出的红三角标记是否在同一垂直线上，其误差控制在5mm以内。 6. 竖向标高基准点布置及层高测量方法 (1)、以业主提供的水准点作为高程控制点，引测若干基准标高至建筑物柱、梁面作为基准点。 (2)、本工程水准基准点设置成封闭的形状。 (3)、引测至建筑物上的水准点需做好明显标记并进行保护。 (4)、本工程的标高垂直传递，采用钢卷尺水准仪进行施测，向上利用各层柱、梁边缘标出的水平控制点标高再传递至各楼面，每层楼面测两个高程点。然后在楼面上进行联测，闭合差不得超过2mm，取其平均值作为该楼层的标高控制点。 (5)、基准水准点的检测可与沉降观测同时进行。 (6)、为减少钢尺引测标高引起的累计误差，每层标高基准点从下层引测结束后，再用50米钢卷尺从底层标高原始基准点向上引测校核。 (7)、每一层高程测设结束应做好资料整理，请业主及监理进行复核认可。7.沉降观测点的布置及测设方法 (1)、水准基点的高程数据自业主提供的水准点引测得到，为了水准基点互相校核，考虑在建筑物周围封闭形水准基点，组成闭合水准线，对水准点定期进行高程闭合检测，以保证沉降观测成果的正确性，其闭合差不得超过+0.866mm。 (2)、观测点布置在建物物的钢筋砼柱或部分的剪力墙上。 (3)、本工程沉降观测点布设在各个塔楼建筑物四个角柱子上，做法（见下图）。 测点预埋大样 (4)、沉降观测是一项长期的系统观测工作，为了保证观测成果的正确性，做到固定人员观测，使用固定水准点，按规定的日期、方法、路线进行观测，整理数据。 (5)、沉降观测原则上结构每完成一层，进行一次沉降观测。 沉降观测计划表施工完成部位观测情况地下室顶板结构楼面砼完成初始沉降点设置、第1次观测二层楼面砼完成-三十二层楼面砼完成第2次观测-第32次观测屋面砼完成第33次观测结构验收前第34次观测装饰阶段共5次竣工验收前第40次观测竣工验收后整理沉降资料交业主 (6)、仪器采用DSZ2水准仪及塔尺作往返观测。 (7)、沉降观测点首次观测的高程值是以后各次观测用以比较沉降情况的根据，因此必须提高初测精度，每个沉降观测点首次高程，应在同期进行两次观测后确定数据。(8)、前视各点观测完毕以后，应回视后视点，最后应闭合于水准点上。(9)、为做好工程沉降记录，应在建筑物沉降影响范围以外埋设深度低于自然地面以下0.6m的水准基点，不少于两个。其做法采用钢筋砼预制现场埋设。 二.土方开挖1、施工现场准备：成立项目技术负责人、施工员、质量员；测量员组成现场负责。组织土方工程要求进行挖掘机及自卸汽车进场，并进行相应的保养和试运转等工作。2、技术准备作好调查工作气象、地形和水文地质情况调查。地上、地下情况的调查。各种物资资源和技术条件的调查。作好与设计的结合、配合工作 会同建设单位、监理公司、规划局引测轴线定位点、标高控制点以及对原结构进行放线复核。建筑总平面图要求，进行施工场地控制网测量，设置场区永久性控制测量标桩。进行土方工程技术交底：项目技术负责人组织班组长进行交底。针对施工的关键部位、施工难点以及质量、安全要求、操作要点及注意事项等进行全面的交底，各班组长接受交底后组织操作工人认真学习，并要求落实在各施工环节。1、开挖程序:测量放线-机械开挖-排降水-修坡-整平-留足预留土-机械挖槽及人工清理。2、开挖方法本工程施工现场地形基本平坦，根据现场实际情况，先开挖主楼地下室1#楼开挖，采用机械分两次开挖，第一次挖至标高-2.5-3.0处，基坑周边采用开挖边线往内按0.33放坡，待下次开挖时用人工修整。第二次开挖至垫层顶标高上200MM，在此以下基坑、承台及基槽均采用小型机械开挖人工配合清土（共3000m3）。3、施工过程在机械开挖过程中，由项目派专职测量人员严格控制标高，以免超挖；工人积极配合机械，并铲平放坡坡面，以便做土钉墙护坡。留出工作面为1m。基坑排水：基坑开挖时,坡顶外围设300300排水沟, 排除地表水,防止地表雨水流入基坑,冲击坡面。并在沿边设置1.05m高的防护栏杆（材料选用48钢管，立管间距2m）。在挖土过程中，随每层土方开挖在基坑周边设排水沟、8个集水井（1000mm1000mm1000mm），排水沟宽300mm，深300mm，并按8的坡度排向集水坑，集水坑内的水要及时抽走，以防止破坏基坑,土方挖至基坑底,排水沟及集水井用砖砌筑，派专人负责抽水及时将集水井的水排至市政排水管网。.开挖承台及梁基槽及破桩头：机械大开挖至地下室底板垫层上200mm(预留300人工清理)，并放出承台及梁的开挖边线，进行小型机械挖基槽，待人工清理出桩头后进行破桩头，把桩头凿至设计标高并清理干净，在施工时要注意保证桩表面的平整。土方外运：运土机械采用10辆东风自卸车，由于现场情况无法进行堆土，土方需外运。边坡支护：基坑挖深度1.8M左右开始进入护坡施工，详见土钉墙施工方案地基验槽：土方挖至设计标高后，立即请业主、设计、勘察、监理，质监站等有关部门进行地基验槽。地基验槽合格后进行下道工序施工。注意事项： 在土方开挖时，不在已开挖的基坑边进行其它施工活动。 注意地表水的合理排放，防止地表水流入基坑或渗入边坡。 观测边坡，发现失稳先兆（如产生裂纹时），立即采取有效措施修复边坡。 出土应从已开挖部分向未开挖方向后退，不应沿已开挖边坡顶部出土。在开挖过程中严格控制挖土的标高。（见标高引测图）三.人工挖孔桩详见人工挖孔桩施工方案四.基础施工1.砖胎膜土方开挖槽及支护完立即进行人工破桩头，在施工时要注意保证桩表面的平整。同时进行砖胎模施工。砌筑工程垂直运输塔吊将砖、砂浆运至砌筑地点，砌筑砖胎模用M5水泥砂浆，MU10实心黏土砖砌筑120厚，电梯井部位采用240厚砖胎膜砌筑至地下室板底，用20厚1：2水泥防水砂浆抹光。待面层干燥后即可进行下一道工序施工地下室底板垫层,然后做水泥基渗透结晶型防水涂料。本工程地下室底板水泥基涂料防水采用滚涂法施工。1.施工工艺在混凝土垫层浇注密实碾压平整终凝后进行施工，分两遍涂刷，第一次涂层厚度约为0.8，间隔9小时后在涂刷第二遍，若在暴晒情况下，应洒水保养。注意喷撒均匀。常规用量：料1.2kg/，涂层厚度：1.5mm。3.地下室钢筋施工1 底板钢筋施工施工顺序:绑扎地梁、承台筋绑扎底板筋安放钢筋支架绑扎底板面筋放墙、柱线焊墙、柱定位箍或水平筋插墙、柱钢筋。钢筋配料：由专人负责，加工时按料单下料，并保证成型后的形状，尺寸准确，钢筋成型后分类挂牌堆放。垫块制作：底板垫块采用与底板砼强度等级相同的防水砼制作的砼块作为钢筋保护层，垫块几何尺寸为100100保护层厚度。钢筋制作：钢筋下料制作和绑扎时，严格执行设计图和施工验收规范，不合格的半成品严禁绑扎成型。钢筋运输：钢筋的运输用塔吊直接吊入绑扎现场，吊装时应避免将制作好的材料撞弯、变形，应选择合理的吊点。钢筋绑扎：地下室底板筋必须按设计间距在垫层上弹线摆放，保持间距大小，底板筋应在交叉点全部绑扎。底板钢筋绑扎完毕进行柱墙插筋时，为确保上部柱墙位置准确，将柱墙轴线和边线在面筋上弹出，插筋后在柱墙插筋边点焊定位框（定位框用12钢筋制作），并在离底板面高600以上绑扎两道箍筋或水平筋预以固定。钢筋连接：底板钢筋采用搭接焊，焊缝长度5d(10d)+20mm，确保焊缝长度足够。焊接前清除焊件表面铁锈及杂质。并先将钢筋焊接部分预弯，使两钢筋的轴线位于同一直线上，用两点定位焊固定。焊接时，优先考虑双面焊（5d），若操作位置受阻可采用单面焊（10d）。对焊接头要求钢筋端头顺直，端头处于同一轴线上。对焊前将端部15mm范围内的铁锈、油污清除干净，避免因接触不良而烧伤钢筋。钢筋支撑：地下室底板为双层配筋，为防止面筋下挠，在底筋网片绑扎完后，设置钢筋支架，再绑扎面筋，支架用钢筋16制作成马凳，形状见下图，间距10001000摆放。 地下室墙柱钢筋施工 钢筋连接：墙、柱坚向钢筋对于直径大于或等于16采用电渣压力焊接头，直径大于或等于28采用直螺纹机械连接，直径小于16的钢筋采用绑扎接头连接，接头应避开受力最大部位，即核芯区上下各600MM范围内不应接头，在接头区段应使接头位置相互错开35d且大于500 mm，并按设计要求，在柱结点上下规定范围内进行箍筋加密，柱墙坚筋绑扎完成后，加焊水平定位箍，确保位置正确，预防钢筋发生偏移。2 墙筋网绑扎：除靠近外围两行钢筋的相交点全部绑扎外，中间部分交叉点可间隔交错扎牢，相邻绑扎点的扎丝要扣成八字形，以免网片，歪斜变形。双层墙筋之间设6“ ”型铁，作拉筋，间距450呈梅花形布置，以保证两层钢筋的间距的位置。3 保护层：用预制水泥砂浆垫块控制，规格为5050保护层厚度，制作垫块时预埋铁丝作绑扎。摆放间距
