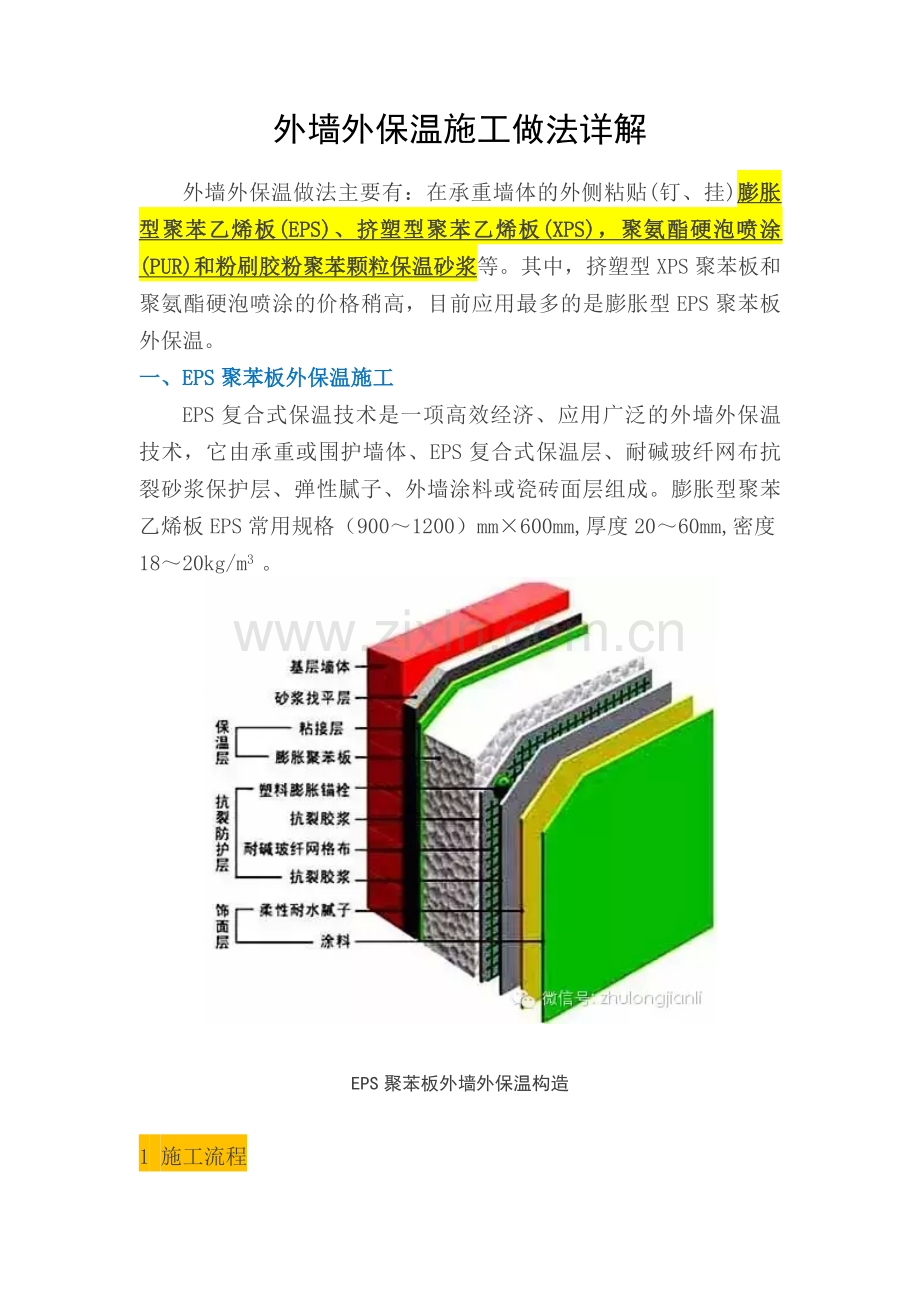

外墙外保温施工做法详解外墙外保温做法主要有：在承重墙体的外侧粘贴(钉、挂)膨胀型聚苯乙烯板(EPS)、挤塑型聚苯乙烯板(XPS)，聚氨酯硬泡喷涂(PUR)和粉刷胶粉聚苯颗粒保温砂浆等。其中，挤塑型XPS聚苯板和聚氨酯硬泡喷涂的价格稍高，目前应用最多的是膨胀型EPS聚苯板外保温。一、EPS聚苯板外保温施工EPS复合式保温技术是一项高效经济、应用广泛的外墙外保温技术，它由承重或围护墙体、EPS复合式保温层、耐碱玻纤网布抗裂砂浆保护层、弹性腻子、外墙涂料或瓷砖面层组成。膨胀型聚苯乙烯板EPS常用规格（9001200）mm600mm,厚度2060mm,密度1820kg/m3 。 EPS聚苯板外墙外保温构造1 施工流程基层处理测量放线粘贴EPS聚苯板聚苯板打磨涂抹面胶浆铺压耐碱玻纤网格布涂抹面胶浆涂耐水弹性腻子面层涂料或面砖施工。2 墙体基面处理及测量放线墙体基面须清理干净，检验墙面平整度和垂直度，用2m靠尺检查，最大偏差5mm。在墙面弹出水平控制线，建筑物外墙阳角挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制EPS聚苯板的垂直度和平整度。墙面平整度检查阳角吊线3 EPS板的固定方法 粘贴法粘贴法有点框法、条粘法和满粘法，通常采用点框法。用钢抹子沿EPS板的四周涂抹配制好的粘结剂，宽度为50mm，板的中间均匀设置8个直径100mm的粘结点，厚10mm，粘结剂的涂抹面积不得小于40%。板应自下而上沿水平方向横向铺贴，错缝1/2板长。粘贴法适用于外墙饰面采用涂料的外墙外保温层施工。点框法粘结剂涂抹示意点框法涂抹粘结剂EPS聚苯板的排列及错缝 EPS板粘贴与锚栓结合法该法是在粘贴法的基础上设置若干锚栓固定EPS保温板。锚栓为高强超韧尼龙或塑料精制而成，尾部设有螺丝自攻性胀塞结构。锚栓用量每平方米：10层以下约6个，1018层8个，1924层10个，24层以上12个。单个锚栓抗拉承载力极限值1.5kN。适用于外墙饰面为瓷砖的外墙保温层施工，尤其适用于基面附着力差的既有建筑围护结构的节能改造。锚栓的布置示意锚栓的安装锚栓（保温钉） 钢丝网架埋入法该工艺是将单面钢丝网架聚苯板内置于混凝土墙体的外模内侧，墙体混凝土浇筑时与钢丝网架聚苯板一次浇筑成型为复合墙体。钢丝网架聚苯板在工厂预制成块体，现场根据排板尺寸裁割拼装，外墙主体与保温层一次成活，工效提高，工期缩短，施工安全。钢丝网架聚苯板依靠混凝土与聚苯板的粘接力以及斜插钢丝、L型钢筋等与混凝土墙体锚固。保温板的固定效果最佳。缺点是造价稍高，且斜插钢丝直接传热，会降低墙体的保温效果。适用于外墙饰面采用瓷砖的高层建筑和超高层建筑。此外还有卡式连接(无网架)埋入法以及积木式、插接式、燕尾式大模内置现浇外保温体系专利技术也都较为成熟,适合高层建筑的现浇剪力墙结构EPS保温板施工。4 EPS板的打磨EPS板粘贴固定后需静置24h才能进行打磨，以防EPS板移动。打磨用专用的搓抹子将板边的不平之处磨平，消除板间接缝的高低差，打磨时散落的EPS碎屑随时清理干净。板缝间隙1.6mm时应用EPS板条填实后磨平。EPS板的打磨地下室外墙保温外墙聚苯板铺贴5 网格布的铺设通常采用二道抹面砂浆法。用不锈钢抹子在EPS板表面均匀涂抹面积略大于一块网格布的抹面砂浆，随即将网格布压入抹面砂浆中，待砂浆稍干至可碰触时，立即用抹子涂抹第二道抹面砂浆,将网格布埋在两道抹面砂浆的中间。全部抹面砂浆和网格布铺设完毕后，静置养护3d，方可进行下一道工序的施工。二道抹面砂浆法铺设网格布耐碱玻璃纤维网格布：标准型:重量160g/m2、网格44、破断强度1300N/（5*20cm）；加强型: 重量280g/m2、网格56、破断强度2000N/（5*20cm）6 饰面层的选择EPS复合式外墙保温层属于轻质、柔性的保温构造,饰面材料采用涂料属“柔-柔”搭配，外保温体系自重约10kg/m2；而瓷砖面层外保温自重可达50kg/m2以上，即便用附加锚栓或埋入法来确保瓷砖与保温层间的附着安全性，但“柔性基底-刚性面层”的构造缺陷仍然明显，瓷砖背面的冷凝水易发生冻融破坏，温湿应力导致砖缝处面层开裂较难避免。EPS复合式外墙保温层的饰面层应优先选用高弹性涂料，饰面材料为石材应采用“干挂法”施工。涂料饰面层瓷砖饰面层7 门窗洞口及阳角的处理门窗洞口角部的聚苯板，应采用整块聚苯板切割出洞口，不得用碎(小)块拼接。铺设网格布时，应在洞口四角处沿45方向贴补一块标准网格布(200300mm)，以防止角部开裂。外墙保温层的阳角处宜采用护角条予以加强保护。窗洞口聚苯板拼接玻纤网PVC护角条二、 XPS挤塑板外保温施工挤塑板(XPS)是通过加热挤塑而制成的硬质泡沫材料。相对于EPS，XPS具有强度较高、导热系数较小、隔汽性能较好、吸水性低等优点。30mm厚的XPS保温板，其效果相当于50mm厚EPS聚苯板，120mm厚水泥珍珠岩。挤塑板XPS的性能优于EPS聚苯板，但价格也高出1倍以上,其施工工艺与EPS聚苯板基本相同。挤塑型聚苯乙烯板XPS，常用规格（9001200mm）600mm,厚度2060mm,密度3040kg/m3三、聚氨酯硬泡体保温材料的施工聚氨酯硬泡体是目前最理想的保温防水一体化材料，导热系数仅为EPS聚苯板的1/2；超强的自粘性能(无需任何中间粘结材料),与屋面及外墙粘结牢固，抗风揭和抗负风压性能良好；遇明火自熄,燃烧时只炭化不滴淌；均匀喷涂在外墙或屋面表面，硬质泡沫形成无缝屋盖和整体外墙保温壳体，防水抗渗性能优异。聚氨酯发泡材料A组份 异氢酸酯(黑料) B组份 聚醚多元醇(俗称白料)高压聚氨酯发泡机聚氨酯硬泡喷涂是用聚氨酯黑白两种料胶体采用高压(大于10MPa)无气喷涂机，混合式高速旋转及剧烈撞击在枪口上形成均匀细小雾状点滴喷涂在物体表面，几秒内产生无数微小的相连但独立的封闭泡孔结构，整个屋面形成无缝的渗透深的粘接牢固的保温防水层。高压无气喷涂机屋面防水保温屋面隔热贮罐保温PU浇筑管道1 聚氨酯硬泡保温防水屋面喷涂施工施工现场温度不宜低于15，空气相对湿度宜小于85%，风力应小于3级，否则聚氨酯硬泡体泡沫在风力作用下会四处飞扬，无法保证聚氨酯硬泡体喷涂层表面呈现连续的、均匀的喷涂波纹，当风力大于3级时，应采取挡风措施。聚氨酯硬泡保温防水屋面喷涂施工屋面结构层应设找坡层或找平层。找坡层或找平层应坚实、平整干燥。平屋面的排水坡度不应小于2%，天沟、檐沟的纵向排水坡度不应小于1%。喷涂施工完的聚氨酯防水保温层屋面与山墙、女儿墙、天沟、檐沟以及突出屋面结构的连接处应为圆弧形，圆弧半径R=80100mm。屋面上设备、管线等应在聚氨酯硬泡体防水保温喷涂施工前安装就位，避免割破防水保温层的表面。聚氨酯硬泡喷涂施工2 聚氨酯外墙保温喷涂施工要点 基层处理、弹线对基层墙面应满涂聚氨酯防潮底漆，防潮底漆涂刷均匀，无漏刷、透底现象。阴阳角处吊垂直厚度控制线，对于墙面宽度2m处，需再加水平控制线。 聚氨酯喷涂开启喷涂机将硬泡聚氨酯均匀喷涂于墙面，当厚度达到约1cm厚时，按5cm间距、梅花状分布插定厚度标杆，每平方米密度宜控制在4-5枝。继续喷涂硬泡聚氨酯至标杆头被发泡材料覆盖为止。施工喷涂可多遍完成，每次喷涂厚度宜控制在1cm之内。聚氨酯外墙保温构造 修整保温层及喷刷界面砂浆喷涂20min后清理、修整遮挡部位及超过保温层总厚度的突出部分。修整完毕且在喷涂4h后，将聚氨酯界面砂浆喷刷于硬泡聚氨酯保温层表面。 抹胶粉聚苯颗粒浆料用胶粉聚苯颗粒找平浆料做标准厚度冲筋，分两遍抹胶粉聚苯颗粒浆料进行找平，每遍间隔在24h以上。 抗裂砂浆层及饰面层施工找平层施工完37d后，即可进行抗裂砂浆层施工。聚氨酯硬泡喷涂干挂石材饰面的聚氨酯硬泡喷涂保温层个人工作业务总结本人于2009年7月进入新疆中正鑫磊地矿技术服务有限公司(前身为“西安中正矿业信息咨询有限公司”)，主要从事测量技术工作，至今已有三年。在这宝贵的三年时间里，我边工作、边学习测绘相专业书籍，遇到不懂得问题积极的请教工程师们，在他们耐心的教授和指导下，我的专业知识水平得到了很到的提高，并在实地测量工作中加以运用、总结，不断的提高自己的专业技术水平。同时积极的参与技术培训学习，加速自身知识的不断更新和自身素质的提高。努力使自己成为一名合格的测绘技术人员。在这三年中，在公司各领导及同事的帮助带领下，按照岗位职责要求和行为规范，努力做好本职工作，认真完成了领导所交给的各项工作，在思想觉悟及工作能力方面有了很大的提高。 在思想上积极向上，能够认真贯彻党的基本方针政策，积极学习政治理论，坚持四项基本原则，遵纪守法，爱岗敬业，具有强烈的责任感和事业心。积极主动学习专业知识，工作态度端正，认真负责，具有良好的思想政治素质、思想品质和职业道德。 在工作态度方面，勤奋敬业，热爱本职工作，能够正确认真的对待每一项工作，能够主动寻找自己的不足并及时学习补充，始终保持严谨认真的工作态度和一丝不苟的工作作风。 在公司领导的关怀以及同事们的支持和帮助下，我迅速的完成了职业角色的转变。一、回顾这四年来的职业生涯，我主要做了以下工作：1、参与了新疆库车县新疆库车县胡同布拉克石灰岩矿的野外测绘和放线工作、点之记的编写工作、1:2000地形地质图修测、1:1000勘探剖面测量、测绘内业资料的编写工作，提交成果新疆库车县胡同布拉克石灰岩矿普查报告已通过评审。2、参与了库车县城北水厂建设项目用地压覆矿产资源评估项目的室内地质资料编写工作，提交成果为库车县城北水厂建设项目用地压覆矿产资源评估报告，现已通过评审。3、参与了新疆库车县巴西克其克盐矿普查项目的野外地质勘查工作，参与项目包括：1:2000地质测图、1:1000勘查线剖面测量、测绘内业资料的编写工作；最终提交的新疆库车县康村盐矿普查报告已通过评审。4、参与了新疆哈密市南坡子泉金矿2009年度矿山储量监测工作，项目包括：野外地质测量与室内地质资料的编写，提交成果为新疆哈密市南坡子泉金矿2009年度矿山储量年报，现已通过评审。6、参与了新疆博乐市五台石灰岩矿9号矿区勘探项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。7、参与了新疆博乐市托特克斜花岗岩矿详查报告项目的野外地质勘查工作，项目包括：1:2000地质测图、1:1000勘探剖面测量、测绘内业资料的编写工作，并绘制相应图件。通过以上的这些工作，我学习并具备了以下工作能力： 1、通过实习，对测绘这门学科的研究内容及实际意义有了系统的认识。加深对测量学基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。2、熟悉了三、四等控制测量的作业程序及施测方法，并掌握了全站仪、静态GPS、RTK等测量仪器的工作原理和操作方法。3、掌握了GPS控制测量内业解算软件（南方测绘 Gps数据处理）以及内业成图软件（南方cass）的操作应用。能够将外业测量的数据导入软件进行地形图成图和处理。4、在项目技术负责的指导下熟悉了测量技术总结的编写要求和方法，并参与了部分项目测量技术总结章节的编写工作。5、在项目负责的领导下参与整个测量项目的组织运作，对项目的实施过程有了深刻理解。通过在项目组的实习锻炼了自己的组织协调能力，为以后的工作打下了坚实基础。二、工作中尚存在的问题 从事测绘工作以来，深深感受到工作的繁忙、责任的重大，也因此没能全方位地进行系统地学习实践，主要表现为没有足够的经验，对于地形复杂的地段理解不够深刻；理论知识掌握不够系统，实践能力尚为有限。以上问题，在今后工作中自己将努力做到更好。三、今后的工作打算 通过总结四年来的工作，我无论从工作技术上，还是从世界观、人生观、价值观等各个方面，都有了很大的提高。今后，我会在此基础上，刻苦钻研，再接再厉，使自己在业务知识水平更上一层楼，为测绘事业的发展，贡献自己的力量。
