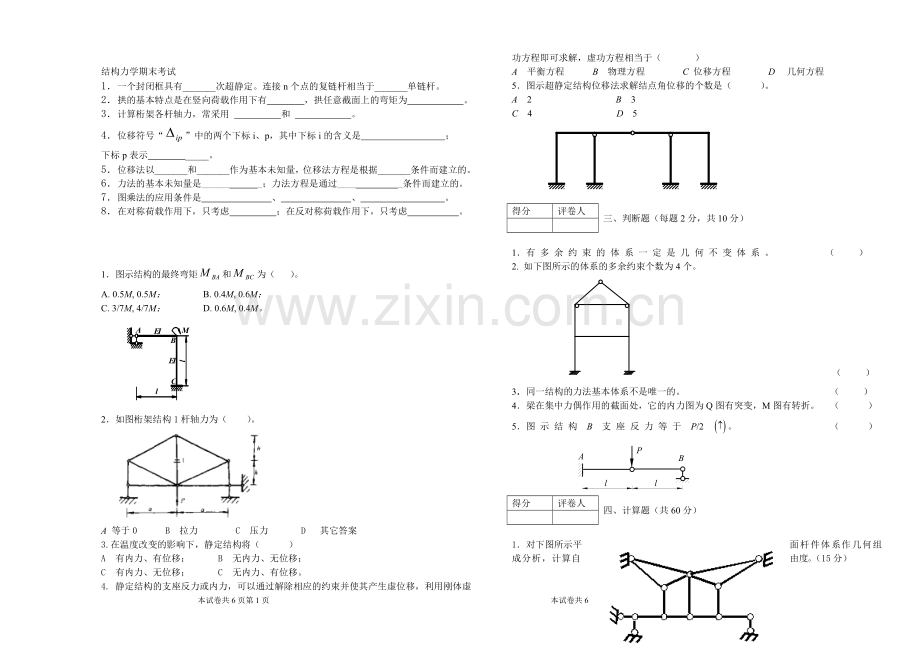

结构力学期末考试
1． 一个封闭框具有_______次超静定。连接n个点的复链杆相当于_______单链杆。
2． 拱的基本特点是在竖向荷载作用下有 ，拱任意截面上的弯矩为 。
3． 计算桁架各杆轴力，常采用 和 。
4． 位移符号“”中的两个下标i、p，其中下标i的含义是 ；
下标p表示 _____。
5． 位移法以_______和_______作为基本未知量，位移法方程是根据_______条件而建立的。
6． 力法的基本未知量是______ _；力法方程是通过____ _条件而建立的。
7． 图乘法的应用条件是 、 、 。
8． 在对称荷载作用下，只考虑 ；在反对称荷载作用下，只考虑 。

1．图示结构的最终弯矩和为（ ）。
A. 0.5M, 0.5M； B. 0.4M, 0.6M；
C. 3/7M, 4/7M； D. 0.6M, 0.4M。

2．如图桁架结构1杆轴力为（ ）。

A 等于0 B 拉力 C 压力 D 其它答案
3.在温度改变的影响下，静定结构将（ ）
A 有内力、有位移； B 无内力、无位移；
C 有内力、无位移； C 无内力、有位移。
4. 静定结构的支座反力或内力，可以通过解除相应的约束并使其产生虚位移，利用刚体虚功方程即可求解，虚功方程相当于（ ）
A 平衡方程 B 物理方程 C 位移方程 D 　几何方程
5．图示超静定结构位移法求解结点角位移的个数是（ ）。
A 2 B 3
C 4 D 5

得分
评卷人
三、判断题（每题2分，共10分）

1．有 多 余 约 束 的 体 系 一 定 是 几 何 不 变 体 系 。 （ ）
2. 如下图所示的体系的多余约束个数为4个。
（ ）
3．同一结构的力法基本体系不是唯一的。 （ ）
4．梁在集中力偶作用的截面处，它的内力图为Q图有突变，M图有转折。 （ ）
5．图 示 结 构 B 支 座 反 力 等 于 P/2 。　　 （　 　）

得分
评卷人
四、计算题（共60分）

1．对下图所示平面杆件体系作几何组成分析，计算自由度。（15分）

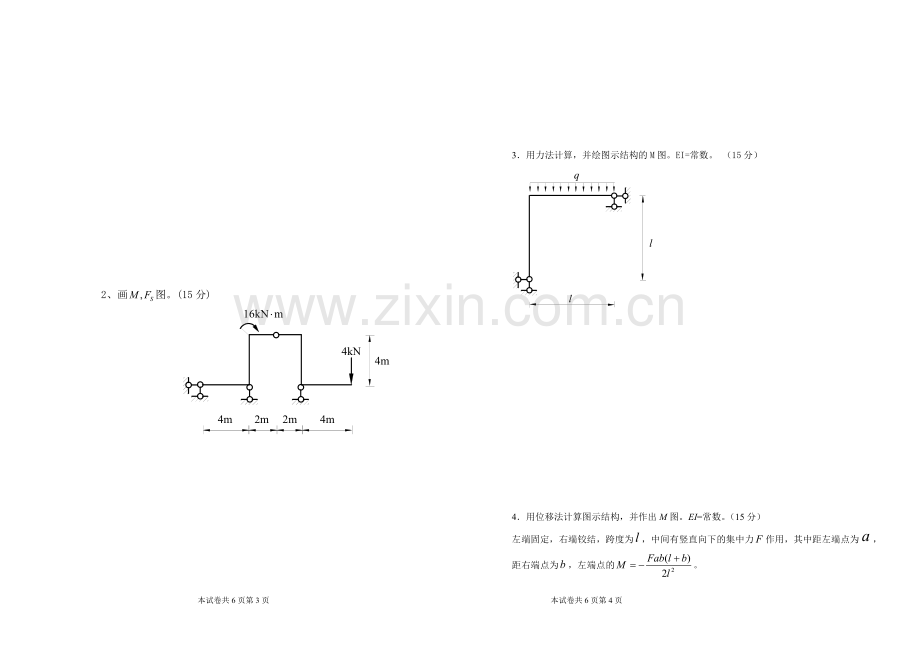

2、画图。(15分)

3．用力法计算，并绘图示结构的M图。EI=常数。 （15分）

4．用位移法计算图示结构，并作出M图。EI=常数。（15分）
左端固定，右端铰结，跨度为，中间有竖直向下的集中力作用，其中距左端点为，距右端点为，左端点的。
