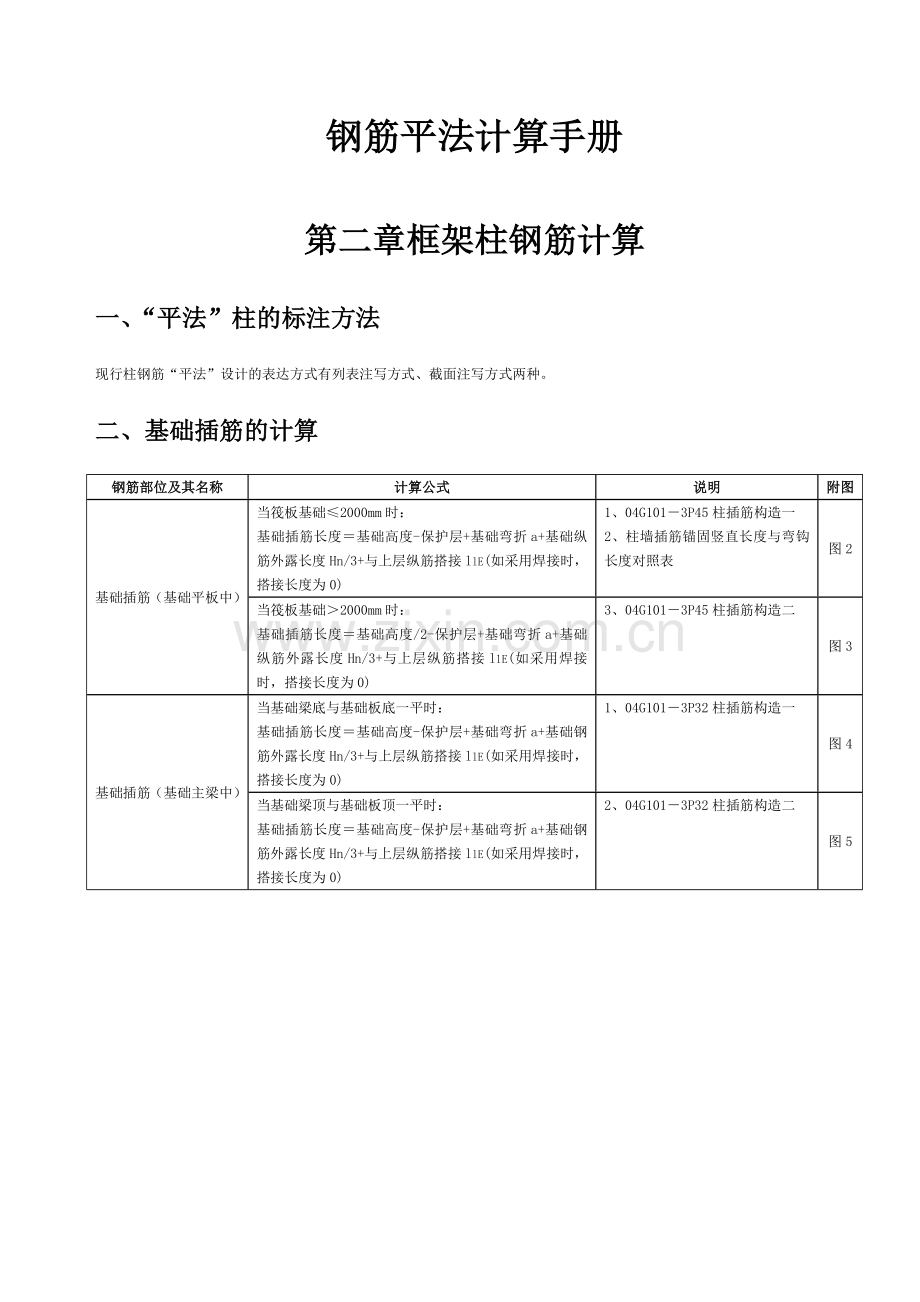

钢筋平法计算手册

第二章框架柱钢筋计算
一、“平法”柱的标注方法
现行柱钢筋“平法”设计的表达方式有列表注写方式、截面注写方式两种。
二、基础插筋的计算
钢筋部位及其名称
计算公式
说明
附图
基础插筋（基础平板中）
当筏板基础≤2000mm时：
基础插筋长度＝基础高度-保护层+基础弯折a+基础纵筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0)
1、04G101－3P45柱插筋构造一
2、柱墙插筋锚固竖直长度与弯钩长度对照表
图2
当筏板基础＞2000mm时：
基础插筋长度＝基础高度/2-保护层+基础弯折a+基础纵筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0)
3、04G101－3P45柱插筋构造二
图3
基础插筋（基础主梁中）
当基础梁底与基础板底一平时：
基础插筋长度＝基础高度-保护层+基础弯折a+基础钢筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0)
1、04G101－3P32柱插筋构造一
图4
当基础梁顶与基础板顶一平时：
基础插筋长度＝基础高度-保护层+基础弯折a+基础钢筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时，搭接长度为0)
2、04G101－3P32柱插筋构造二
图5

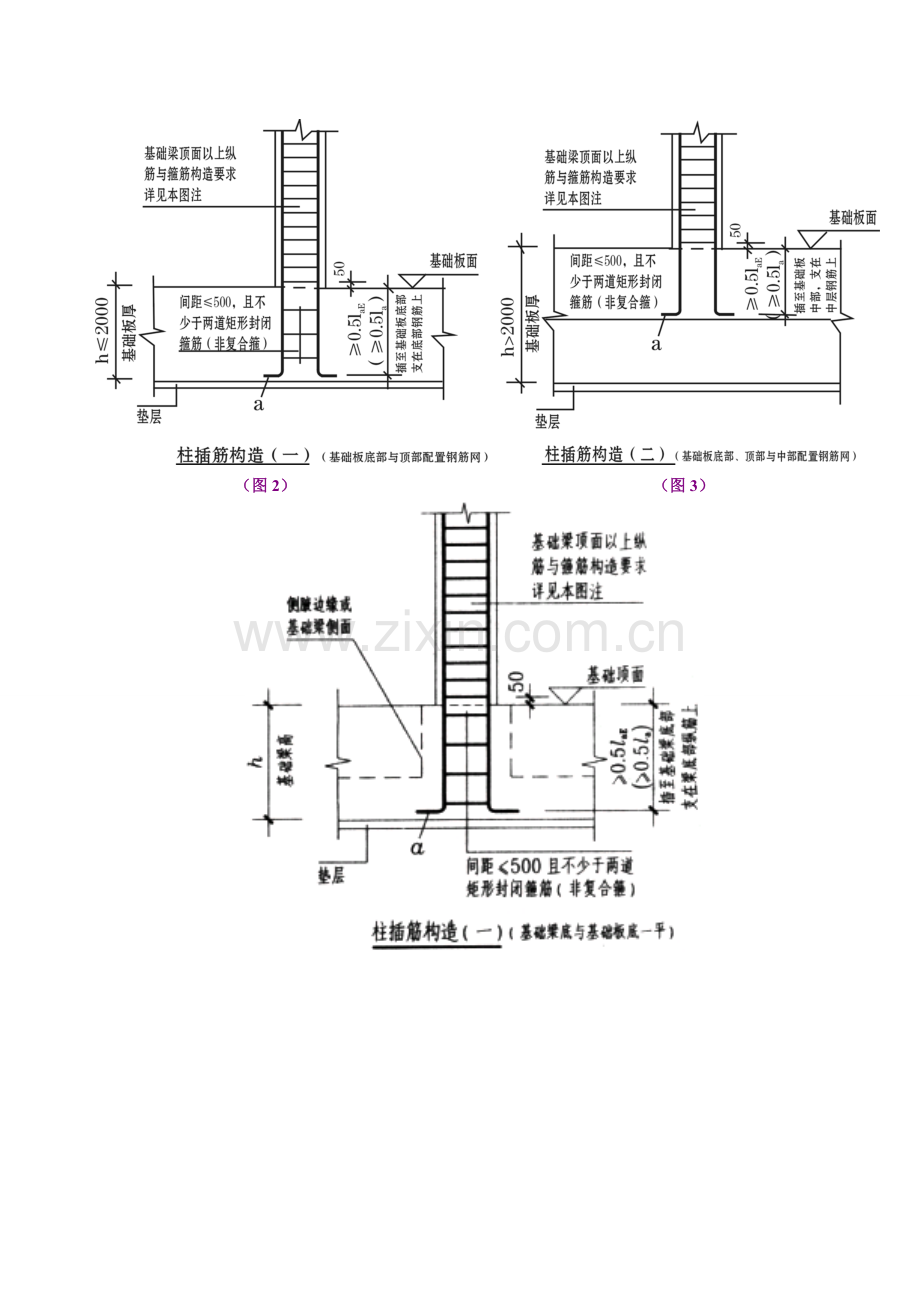

（图2） （图3）

（图4） （图5）
弯钩长度a的取值表：
柱墙插筋锚固竖直长度与弯钩长度对照表
竖直长度
弯钩长度a
≥0.5laE(≥0.5la)
12d且≥150
≥0.6laE(≥0.6la)
10d且≥150
≥0.7laE(≥0.7la)
8d且≥150
≥0.8laE(≥0.8la)
6d且≥150

三、柱根的判断（03G101－1P41、GB50010-2002 P178）
底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面；柱根加密区长度应取不小于该层柱净高的1/3；有刚性地面时，除柱端箍筋加密区外，尚应在刚性地面上、下各500mm的高度范围内加密箍筋。（图6）

（图6）
注：
1、柱根：有地下室时的柱根指的是基础顶面或基础梁顶面和首层楼面位置，无地下室无基础梁时指的是基础顶面，无地下室有基础梁时指的是基础梁顶面；
2、底层柱：有地下室时的底层柱指的是相邻基础层和首层，无地下室无基础梁时指的是从基础顶面至首层顶板，无地下室有基础梁时指的是基础梁顶面至首层顶板；
3、底层柱净高：有地下室时的底层柱净高指的是：基础顶面或基础梁顶面至相邻基础层的顶板梁下皮的高度和首层楼面到顶板梁下皮的高度，无地下室无基础梁时的底层柱净高指的是：从基础顶面至首层顶板梁下皮的高度，无地下室有基础梁时的底层柱净高指的是基础梁顶面至首层顶板梁下皮的高度。

四、地下室纵筋计算

钢筋部位及其名称
计算公式
说明
附图
地下室柱纵筋长度
长度＝地下室层高－本层净高Hn/3+首层楼层净高Hn/3+与首层纵筋搭接llE(如采用焊接时，搭接长度为0)
03G101－1P36
注：当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接
图7

五、首层纵筋计算
钢筋部位及其名称
计算公式
说明
附图
首层柱纵筋长度
长度＝首层层高-首层净高Hn/3+max{二层楼层净高Hn/6，500，柱截面长边尺寸(圆柱直径)}+与二层纵筋搭接llE(如采用焊接时，搭接长度为0)
03G101－1P36
注：当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接
图7

（图7）
六、中间层纵筋计算
钢筋部位及其名称
计算公式
说明
附图
中间层柱纵筋长度
长度＝二层层高- max{二层Hn/6，500，柱截面长边尺寸(圆柱直径)}+ max{三层楼层净高Hn/6，500，柱截面长边尺寸(圆柱直径)}+与三层纵筋搭接llE(如采用焊接时，搭接长度为0)
03G101－1P36
注：1、当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接；2、变截面柱钢筋连续通过。
图7

七、顶层纵筋计算
钢筋部位及其名称
计算公式
说明
附图
角柱纵筋长度
外侧钢筋长度＝顶层层高－max{本层楼层净高Hn/6，500，柱截面长边尺寸(圆柱直径)}－梁高+1.5LaE
以常见的B节点为例(03G101－1P37)：
当框架柱为矩形截面时，外侧钢筋根数为：3根角筋，b边钢筋总数的1/2，h边钢筋总数的1/2，内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边钢筋总数的1/2。
图8
内侧纵筋长度＝顶层层高－max{本层楼层净高Hn/6，500，柱截面长边尺寸(圆柱直径)}－梁高+锚固
其中锚固长度取值为：
当柱纵筋伸入梁内的直段长<LaE时，则使用弯锚形式：柱纵筋伸至柱顶后弯折12d，锚固长度＝梁高－保护层+12d；
当柱纵筋伸入梁内的直段长≥LaE时，则使用直锚形式：柱纵筋伸至柱顶后截断，锚固长度＝梁高－保护层
边柱纵筋长度
边柱外侧钢筋长度与角柱相同，只是外侧钢筋根数为：2根角筋，b边钢筋总数的1/2，h边钢筋总数的1/2

边柱内侧钢筋长度与角柱相同，只是内侧钢筋根数为：2根角筋，b边钢筋总数的1/2，h边钢筋总数的1/2

中柱纵筋长度
中柱纵筋长度＝顶层层高－max{本层楼层净高Hn/6，500，柱截面长边尺寸(圆柱直径)}－梁高+锚固
其中锚固长度取值为：
当柱纵筋伸入梁内的直段长<LaE时，则使用弯锚形式：柱纵筋伸至柱顶后弯折12d，锚固长度＝梁高－保护层+12d；
当柱纵筋伸入梁内的直段长≥LaE时，则使用直锚形式：柱纵筋伸至柱顶后截断，锚固长度＝梁高－保护层
03G101－1P38
图9

中柱：当直锚长度<Lae，梁高＞＝0.5Lae时
L=顶层层高-顶层非连接区-梁高+（梁高-保护层）+12d
当直锚长度<Lae，且顶层为现浇板，其强度等级＞＝C20，板厚＞＝80㎜
L=顶层层高-顶层非连接区-梁高+（梁高-保护层）+12d
当直锚长度＞Lae时
L=顶层层高-顶层非连接区-梁高+锚固长度Lae
边柱
情况A：当顶层梁宽小于柱宽，又没有现浇板时，边柱外侧只有65%锚入梁内
说明：边柱外侧纵筋根数的65%为1号筋，其余外侧的35%为2号筋或3号筋（当外侧钢筋根数太密，需要出现第二层时，用3号筋）[先中部，后角部]，剩余侧面为4号或5号钢筋（当直锚＞=Lae时为5号钢筋）
1号钢筋：L=顶层层高-顶层非连接区-梁高+1.5Lae
2号钢筋：L=顶层层高-顶层非连接区-梁高+（梁高-保护层）+（与弯折平行的柱宽-2*保护层）+8d
3号钢筋：L=顶层层高-顶层非连接区-梁高+（梁高-保护层）+（与弯折平行的柱宽-2*保护层）
4号钢筋：L=顶层层高-顶层非连接区-梁高+（梁高-保护层）+12d
5号钢筋： L=顶层层高-顶层非连接区-梁高+锚固长度Lae
情况B：顶层为现浇板，其强度等级＞＝C20，板厚＞＝80㎜时，边柱外侧100%锚入梁及板内
1号钢筋：L=顶层层高-顶层非连接区-梁高+1.5Lae（外侧钢筋）
4号钢筋：L=顶层层高-顶层非连接区-梁高+（梁高-保护层）+12d
情况C：当柱外侧纵向钢筋的配筋率大于1.2%时，边柱分两批锚入梁及板内，50%根锚固长度为1.5Lae，
50%根锚固长度为1.5Lae+20d
第一批：1号钢筋：L=顶层层高-顶层非连接区-梁高+1.5Lae（外侧钢筋）根数是50%
第二批：1号钢筋：L=顶层层高-顶层非连接区-梁高+1.5Lae+20d（外侧钢筋）根数是50%
4号钢筋：L=顶层层高-顶层非连接区-梁高+（梁高-保护层）+12d
角柱：情况同边柱（角柱有两个外侧）

（图8）

（图9）
八、 变截面情况（A、B层）
1、 A层情况：边柱
1)、直接通入B层钢筋：L=A层层高-A层非连接区+B层非连接区+搭接长度
2）、AB层重合边1根钢筋锚入B层1.2Lae：L=A层层高-A层非连接区-梁高+1.2Lae
3）、弯折处理：L=A层层高-A层非连接区-梁高+（梁高-保护层）+（C+200-保护层）
角柱
1)、直接通入B层钢筋：L=A层层高-A层非连接区+B层非连接区+搭接长度
2）、弯折处理：L=A层层高-A层非连接区-梁高+（梁高-保护层）+（C+200-保护层）
中柱
1)、直接通入B层钢筋：L=A层层高-A层非连接区+B层非连接区+搭接长度
2）、4根锚入B层钢筋计算：L=A层层高-A层非连接区-梁高+1.2Lae
2、 B层情况：无论是角柱、边柱、角柱都是
1）、插筋：L=1.5Lae+A层非连接区+搭接长度
2）、纵筋：L=B层层高-A层非连接区+B层非连接区+搭接长度
