仓储料场挡风抑尘墙方案.docx

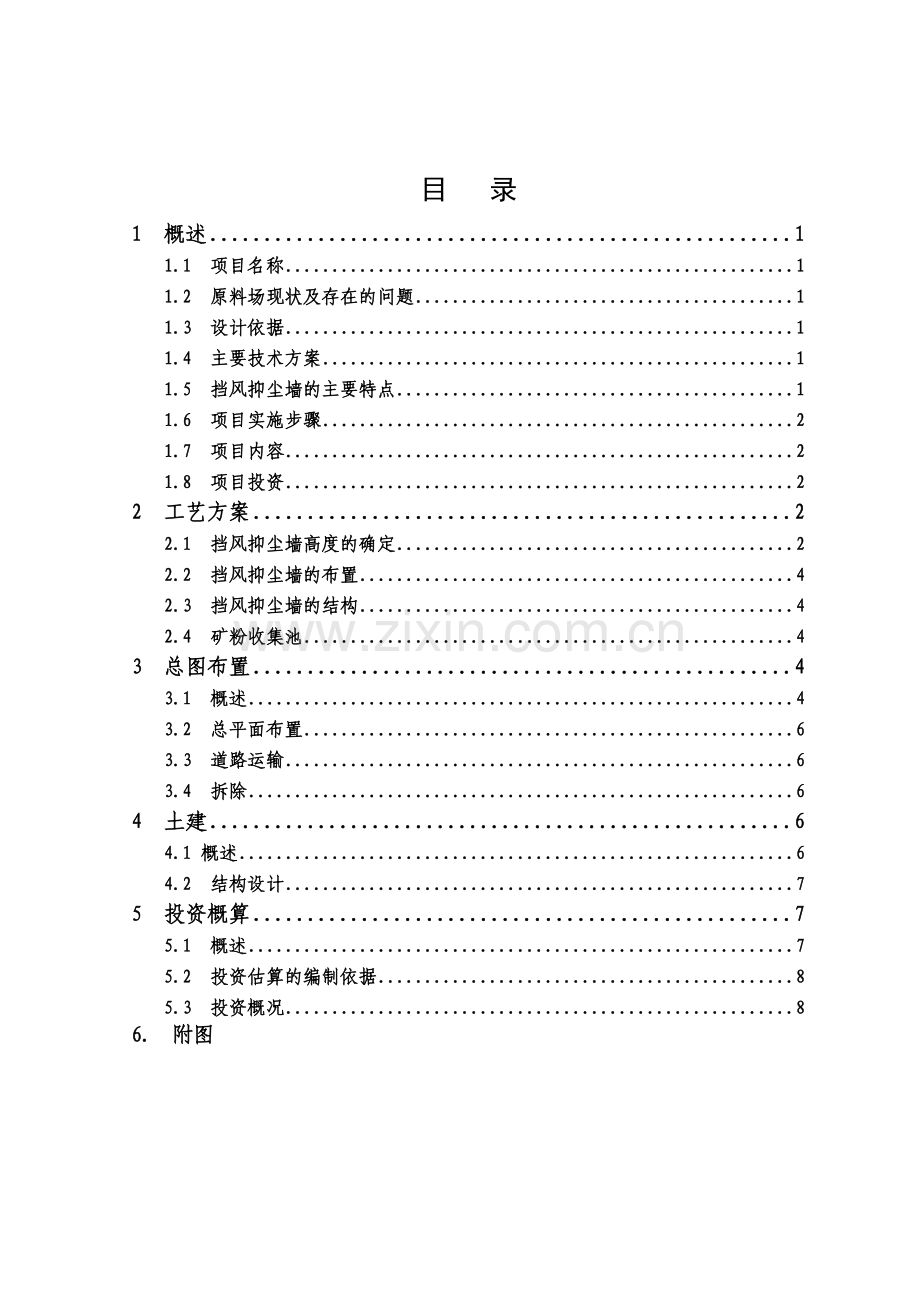

目 录
1 概述 1
1.1 项目名称 1
1.2 原料场现状及存在的问题 1
1.3 设计依据 1
1.4 主要技术方案 1
1.5 挡风抑尘墙的主要特点 1
1.6 项目实施步骤 2
1.7 项目内容 2
1.8 项目投资 2
2 工艺方案 2
2.1 挡风抑尘墙高度的确定 2
2.2 挡风抑尘墙的布置 4
2.3 挡风抑尘墙的结构 4
2.4 矿粉收集池 4
3 总图布置 4
3.1 概述 4
3.2 总平面布置 6
3.3 道路运输 6
3.4 拆除 6
4 土建 6
4.1 概述 6
4.2 结构设计 7
5 投资概算 7
5.1 概述 7
5.2 投资估算的编制依据 8
5.3 投资概况 8
6. 附图

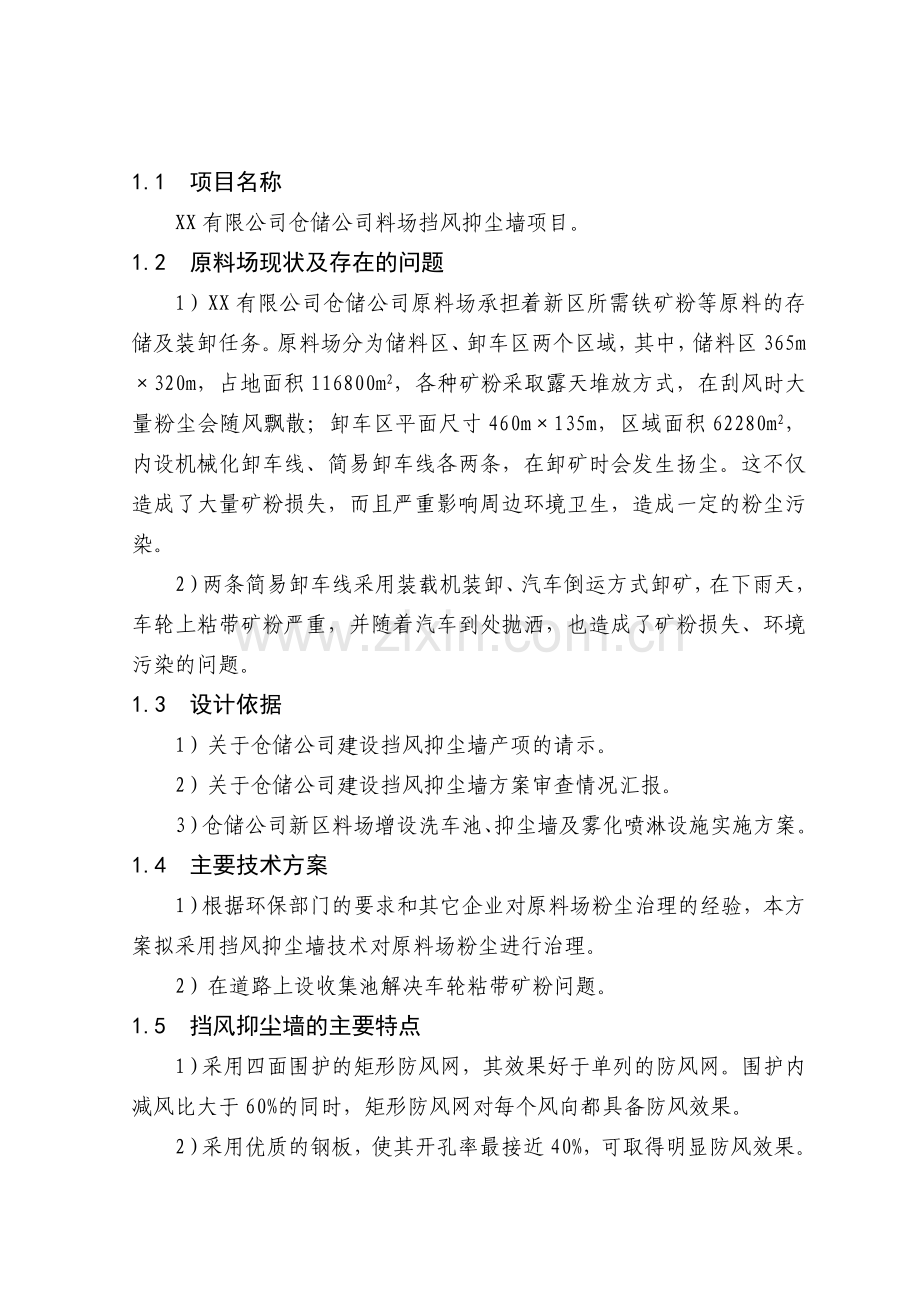

1.1 项目名称
XX有限公司仓储公司料场挡风抑尘墙项目。
1.2 原料场现状及存在的问题
1）XX有限公司仓储公司原料场承担着新区所需铁矿粉等原料的存储及装卸任务。原料场分为储料区、卸车区两个区域，其中，储料区365m×320m，占地面积116800m2，各种矿粉采取露天堆放方式，在刮风时大量粉尘会随风飘散；卸车区平面尺寸460m×135m，区域面积62280m2，内设机械化卸车线、简易卸车线各两条，在卸矿时会发生扬尘。这不仅造成了大量矿粉损失，而且严重影响周边环境卫生，造成一定的粉尘污染。
2）两条简易卸车线采用装载机装卸、汽车倒运方式卸矿，在下雨天，车轮上粘带矿粉严重，并随着汽车到处抛洒，也造成了矿粉损失、环境污染的问题。
1.3 设计依据
1）关于仓储公司建设挡风抑尘墙产项的请示。
2）关于仓储公司建设挡风抑尘墙方案审查情况汇报。
3）仓储公司新区料场增设洗车池、抑尘墙及雾化喷淋设施实施方案。
1.4 主要技术方案
1）根据环保部门的要求和其它企业对原料场粉尘治理的经验，本方案拟采用挡风抑尘墙技术对原料场粉尘进行治理。
2）在道路上设收集池解决车轮粘带矿粉问题。
1.5 挡风抑尘墙的主要特点
1）采用四面围护的矩形防风网，其效果好于单列的防风网。围护内减风比大于60%的同时，矩形防风网对每个风向都具备防风效果。
2）采用优质的钢板，使其开孔率最接近40%，可取得明显防风效果。其综合抑尘效果可达85%以上，可使受保护区域的环境得到有效改善。
3）相对其它防尘措施投资少，使用寿命可达20年以上。
1.6 项目实施步骤
根据首钢XX公司“十二五”规划，年内将启动旧区淘汰落后升级改造项目。规划原料场随着旧区淘汰落后升级改造即将实施，规划原料场位于现有原料场东侧。本着节约资金，不影响总体规划的思路，避免建成后拆除重建，将首钢长治钢铁有限公司仓储公司原料场挡风抑尘墙项目总体规划，分期实施。本工程只考虑现在场料场挡风抑尘墙。
1.7 项目内容
新建挡风抑尘墙总长度为1996m，其中，墙高7m段新建料场挡风抑尘墙长度846m，墙高14m段新建料场挡风抑尘墙长度为1150m，新建矿粉收集池1个，路面铺筑面积760m2。
1.8 项目投资
概算总投资： 1729.87万元， 占100％
一期工程概算总投资： 386.24万元， 占100％
其中：建筑费 328.86万元， 占85.14％
其他费 28.77万元， 占7.45％
预备费 28.61万元， 占7.41％
二期工程概算总投资： 1343.63万元， 占100％
其中：建筑费 1151.64万元， 占85.71％
其他费 92.46万元， 占6.88％
预备费 99.53万元， 占7.41％
2.1 挡风抑尘墙高度的确定
根据仓储公司资料，原料场料堆高度为11m左右。环境条件常年主导风向为南风。
1）按有关技术资料确定挡风墙的高度
根据有关资料显示, 当挡风抑尘墙的高度为料堆高度的0.6～1.2倍时, 挡风抑尘墙的高度与抑尘效果成正比例关系;当挡风抑尘墙高度为料堆高度1.2～1.8倍时, 挡风抑尘墙高与抑尘效果的变化就逐步平缓; 当墙高为料堆高度1.8倍以上时, 墙高与抑尘效果的变化并不明显。因此, 挡风抑尘墙的高度一般在料堆高度的1.2～1.8倍范围内选取，并应高出料堆高度3米以上。
本项目料场料堆高为11米, 即挡风抑尘墙最佳高度应在14～19.8m之间。
2)根据挡风抑尘墙的有效庇护范围确定的高度
挡风抑尘墙的有效庇护范围约为墙高的50倍, 而最有效庇护范围为挡风抑尘墙高度的20倍。所以本项目中，主导风向的挡风抑尘墙高度应按20倍庇护范围考虑，非主导风向的挡风抑尘墙高度按50倍庇护范围考虑。
因本地区常年主导风向为南风，如将整个原料场作为一个防尘区域考虑，主导风向（南风）的需要庇护范围长度为440m，按最有效庇护范围为挡风抑尘墙高度的20倍计算,需要挡风抑尘墙高度为22m。
因原料场南侧挡风抑尘墙须紧靠旧309国道布置，高度太大会影响视觉，且存在安装困难、防尘效果差等问题。故本方案拟将储料区、卸车区分别作为一个防尘区域考虑，储料区主导风向（南风）需要庇护范围长度为260m，卸车区主导风向（南北向）需要庇护范围长度为140m，按最有效庇护范围为挡风抑尘墙高度的20倍计算, 挡风抑尘墙高度应分别为13m和7m。
综上所述并结合现场情况，本方案储料区挡风抑尘墙高度确定为14m，卸车区挡风抑尘墙高度确定为7m。
3）非主导风向挡风抑尘墙的对庇护范围的分析
在非主导风向储料区和卸车区实际需要的庇护范围长度分别为320m和460m，当挡风抑尘墙高度分别为14m和7m时，其庇护范围长度分别为700m和350m（按庇护范围为墙高的50倍计算），考虑到非主导风向刮风的频率低，挡风抑尘墙高度仍分别按15m和7m设计。
2.2 挡风抑尘墙的布置
卸车区南侧挡风抑尘墙紧靠旧309国道布置，其余挡风抑尘墙沿料场周边布置，并在通道处设20m宽大门2处，6m宽大门1处。
2.3 挡风抑尘墙的结构
挡风抑尘墙采用钢结构，墙架为型钢，间距为6m，特殊区域及转角处间距为3～3.5m。防尘板为钢制抑尘板，表面做防腐、抗氧化处理。
墙架采用防尘板下设一道2.4 矿粉收集池
为解决运矿汽车车轮粘带矿粉问题，本方案拟确定在储料场入口处设置一座地下式矿粉收集池，池顶设钢箅子，由卸料区进入储料仓的卸矿车辆从钢箅子上通过时，由车辆在钢箅子上行驶时产生的震动将车轮上粘带的矿粉振落，掉入地下式矿粉收集池内。矿粉收集池采用人工定期清挖。
3.1 概述
XX有限公司仓储公司料场挡风抑尘墙项目，总体规划，分期实施。本工程只考虑现有料场挡风抑尘墙。仓储公司料场挡风抑尘墙总长度为1996m，其中，墙高7m段新建料场挡风抑尘墙长度846m，墙高14m段新建料场挡风抑尘墙长度为1150m，新建矿粉收集池1个，路面铺筑面积760m2。
3.1.1 设计依据
1）关于仓储公司建设挡风抑尘墙产项的请示；
2）关于仓储公司建设挡风抑尘墙方案审查情况汇报；
3）仓储公司新区料场增设洗车池、抑尘墙及雾化喷淋设施实施方案；
4）XX有限公司总平面图；
5）XX旧区淘汰落后升级改造规划图。
3.1.2执行的主要规范
1）《工业企业总平面设计规范》GB50187－93
2）《钢铁企业总图运输设计规范》GB50603-2010；
3）《建筑设计防火规范》GB50016-2006；
4）《钢铁冶金企业设计防火规范》GB50414-2007
3.1.3 地震烈度
根据《建筑抗震设计规范》GB50011-2010，该地区抗震设防烈度为7度。
3.1.4 气象条件
本区域属温暖带半干燥大陆性气候，一年四季分明，夏季炎热多雨，冬季寒冷多风，主要气象特征如下：
历年平均气温: 9.1℃
极端最高气温: 37.6℃
极端最低气温: -29.3℃
年平均降水量: 618.9mm
年平均风速：1.7m/s
全年主导风向：南风
年平均相对湿度：65%
年平均气压：91080pa
最大冻土深度：730mm
3.2 总平面布置
根据XX有限公司总平面图及XX旧区淘汰落后升级改造规划图。将料场挡风抑尘墙布置在现有料场及规划料场路四周，以及火车卸矿仓南侧。矿粉收集池布置在料场东侧进料口道路上。
3.3 道路运输
为了汽车运料畅通及避免路面不平造成矿粉的抛洒，将料场东侧进料口由原6m扩宽为12m，并铺筑路面，铺筑面积760m2。
3.4 拆除
火车卸矿仓南侧挡风抑尘墙需火车卸矿仓南侧现有钢丝网围墙，拆除围墙长度475m；料场东侧进料口由原6m扩宽为12m，需拆除砖围墙6m，矿粉收集池混凝土路面90m2。
4.1 概述
矿粉收集池4.1.1 设计所遵守的主要国家规范、规程及标准
1）《建筑地基基础设计规范》GB50007-2002
2）《建筑结构荷载规范》GB50009-2001(2006版)
3）《混凝土结构设计规范》GB50010-2002
4）《建筑抗震设计规范》GB50011-2010
5）《钢结构设计规范》GB50017-2003
6） 其他现行国家规范，规程。
4.1.2 设计的主要数据
基本风压：0.50kN/m2
基本雪压：0.35kN/m2
最大冻土深度：0.73m
地震设防烈度：7度
设计基本地震加速度值：0.10g 设计地震第二组
地基承载力特征值按80KPa考虑
4.2 结构设计
4.2.1 挡风抑尘墙支架基础
1996m，其中，墙高7m段新建料场挡风抑尘墙长度846m，墙高14m段新建料场挡风抑尘墙长度为1150m。
4.2.2 矿粉收集池
矿粉收集池5 投资概算
5.1 概述
矿粉收集池5.2 投资估算的编制依据
(1)《山西省建筑安装工程概算定额（指标）》；
(2) 类似工程指标；
(3) 有关设备询价及厂家报价；
(4)《山西省建设工程其它费用标准》；
(5)《长治市工程建设造价信息》。
5.3 投资概况
概算总投资： 1729.87万元， 占100％
一期工程概算总投资： 386.24万元， 占100％
其中：建筑费 328.86万元， 占85.14％
其他费 28.77万元， 占7.45％
预备费 28.61万元， 占7.41％
二期工程概算总投资： 1343.63万元， 占100％
其中：建筑费 1151.64万元， 占85.71％
其他费 92.46万元， 占6.88％
预备费 99.53万元， 占7.41％

仓储公司挡风墙一期工程概算表 单位 万元
序
工 程 名 称
概 算 价 值（万元）
技术经济指标
备 注
号
建筑费
设备费
安装费
其他费
合 计
单位
数 量
指标(元)
一
直接工程费
328.86

328.86

1
土建专业
316.70

316.70

1.1
仓储公司一期挡风墙
304.50

304.50
m
903.00
3372

1.1.1
挡风墙基础
82.11

82.11

1.1.1.1
土方
12.24

12.24
m3
3497.00
35

1.1.1.2
素砼垫层
4.14

4.14
m3
92.00
450

1.1.1.3
钢砼基础
59.52

59.52
m3
496.00
1200

1.1.1.4
埋件
6.21

6.21
m3
6.90
9000

1.1.2
下部砖墙
13.02

13.02

1.1.2.1
土方
2.56

2.56
m3
732.00
35

1.1.2.2
砖墙砌筑
8.81

8.81
m3
267.00
330

1.1.2.3
砖墙抹面
1.65

1.65
m2
1030.00
16

1.1.3
钢挡风墙
209.37

209.37
m2
18.50
330

1.1.3.1
15高钢挡风抑尘墙
112.13

112.13
m2
4485.00
250

1.1.3.2
7高钢挡风抑尘墙
97.24

97.24
m2
4228.00
230

1.2
矿粉收集池
12.20

12.20
m3
72.00
1695

1.2.1
土方
0.88

0.88
m3
250.00
35

1.2.2
三七灰土垫层
0.06

0.06
m3
35.00
16

1.2.3
素砼垫层
0.27

0.27
m3
6.00
450

1.2.4
钢砼
5.60

5.60
m3
35.00
1600

1.2.5
钢蓖子
5.40

5.40
t
6.00
9000

2
总图专业
12.16

12.16

2.1
混凝土道路
12.16

12.16
m2
760.00
160

二
其它费

1
建设单位管理费

2
勘测费

3
设计费

4
监理费

10.85

5
拆除费

1.15

三
预备费

28.61

合计
328.86

57.38

仓储公司挡风墙二期工程概算表 单位 万元
序
工 程 名 称
概 算 价 值（万元）
技术经济指标
备 注
号
建筑费
设备费
安装费
其他费
合 计
单位
数 量
指标(元)
一
直接工程费
1151.64

1151.64

1
土建专业
1151.64

1151.64

1.1
仓储公司挡二期风墙
1151.64

1151.64
m
2356.00
4888

1.1.1
挡风墙基础
234.19

234.19

1.1.1.1
土方
30.39

30.39
m3
8682.00
35

1.1.1.2
素砼垫层
13.73

13.73
m3
305.00
450

1.1.1.3
钢砼基础
173.88

173.88
m3
1449.00
1200

1.1.1.4
埋件
16.20

16.20
t
18.00
9000

1.1.2
下部砖墙
33.95

33.95

1.1.2.1
土方
6.69

6.69
m3
1910.00
35

1.1.2.2
砖墙砌筑
22.97

22.97
m3
696.00
330

1.1.2.3
砖墙抹面
4.30

4.30
m2
2686.00
16

1.1.3
钢挡风墙
883.50

883.50
m2
18.50
330

1.1.3.1
15高钢挡风抑尘墙
883.50

883.50
m2
35340.00
250

二
其它费

1
建设单位管理费

2
勘测费

3
设计费

4
监理费

33.73

三
预备费

99.53

合计
1151.64

191.99
