XXXXXXXXXXXXXX段建设工程

承包单位 XXXXXXXXXXXX有限公司 合同号 FYLJ-18
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号

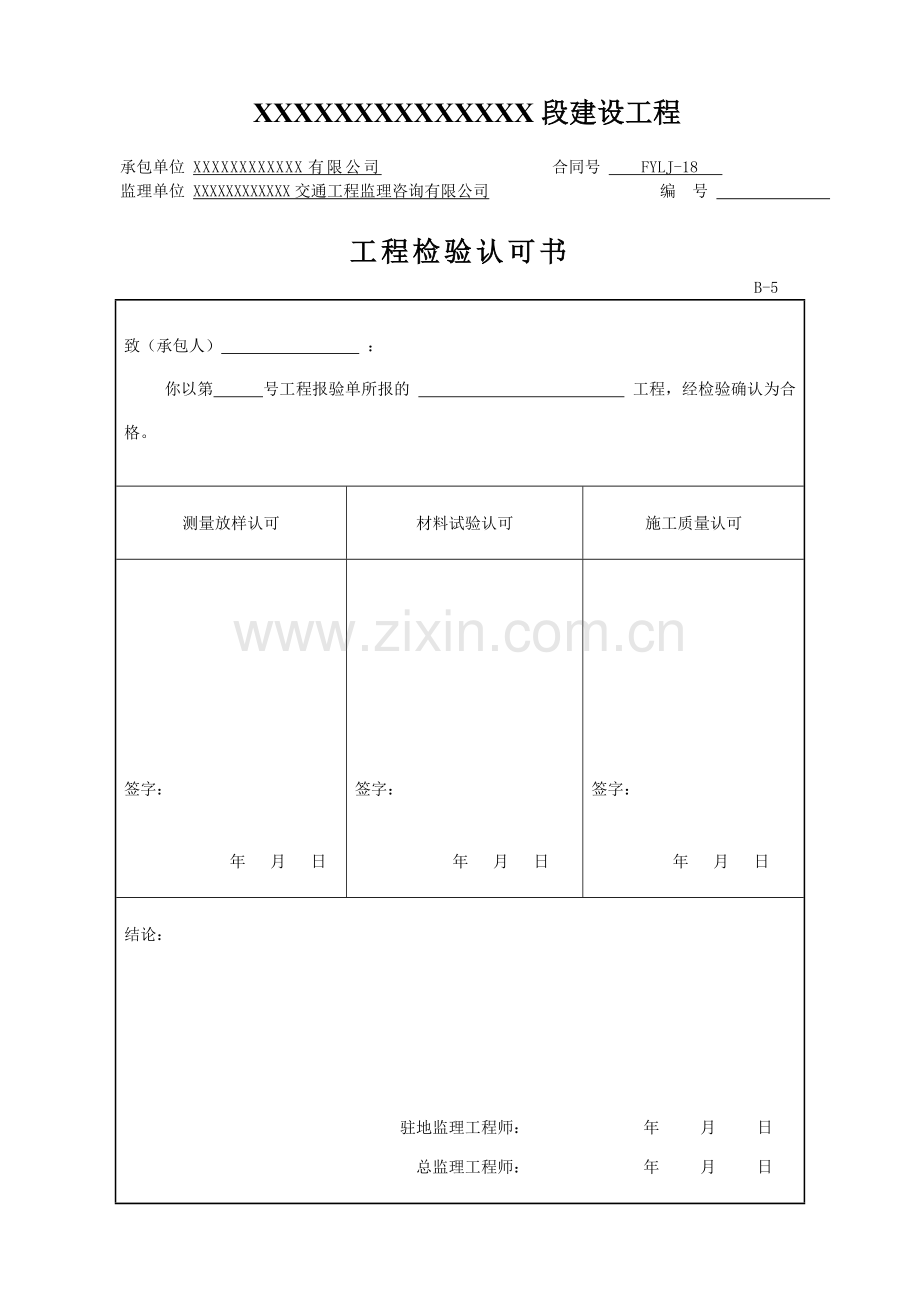

工程检验认可书
B-5
致（承包人） ：
你以第 号工程报验单所报的 工程，经检验确认为合格。

测量放样认可

材料试验认可

施工质量认可

签字：

年 月 日

签字：

年 月 日

签字：

年 月 日

结论：

驻地监理工程师： 年 月 日

总监理工程师： 年 月 日

XXXXXXXXXXXXXX段建设工程

承包单位 XXXXXXXXXXXX有限公司 合同号 FYLJ-18
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号

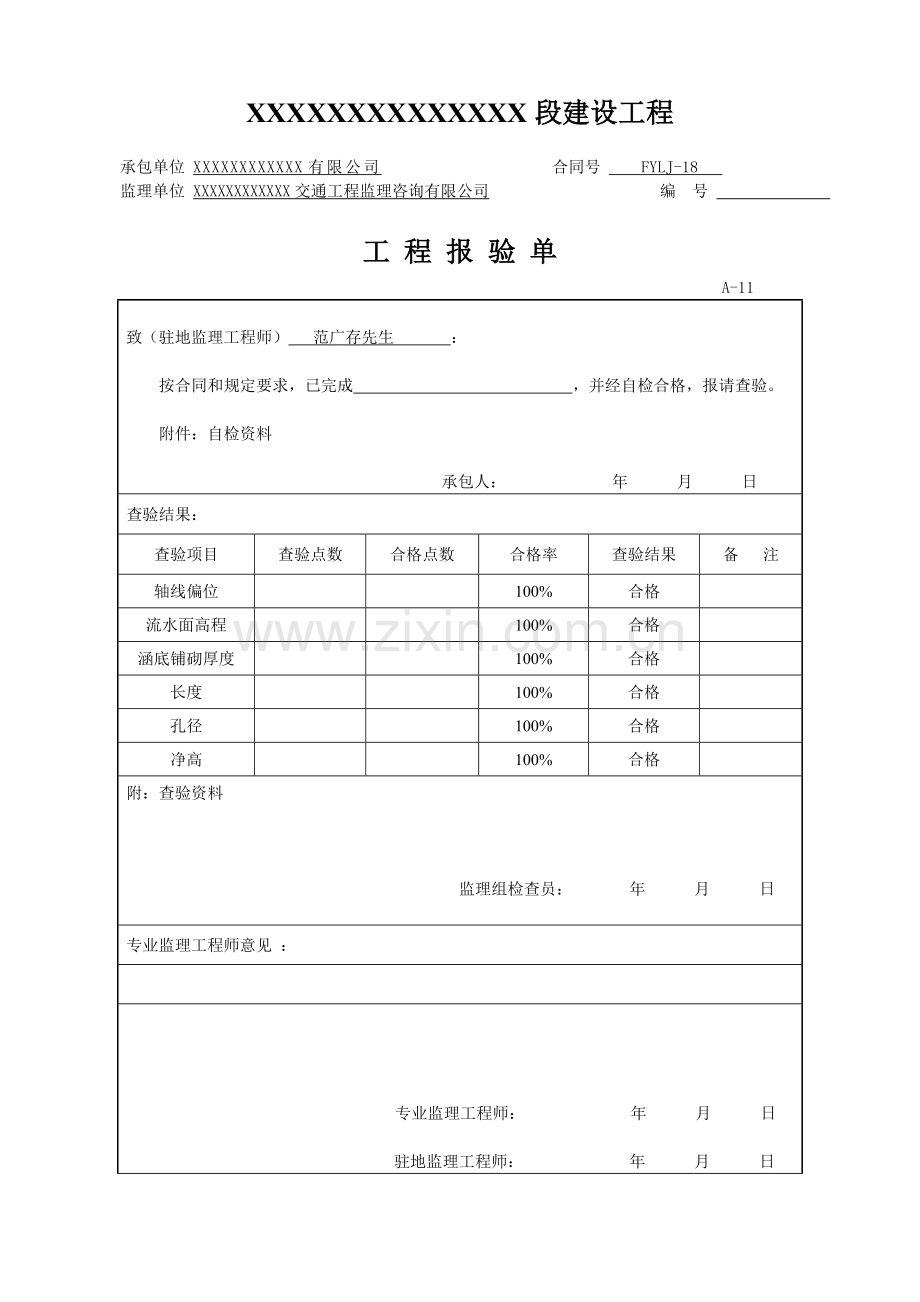

工 程 报 验 单
A-11

致（驻地监理工程师） 范广存先生 ：

按合同和规定要求，已完成 ，并经自检合格，报请查验。

附件：自检资料

承包人： 年 月 日
查验结果：
查验项目
查验点数
合格点数
合格率
查验结果
备 注
轴线偏位

100%
合格

流水面高程

100%
合格

涵底铺砌厚度

100%
合格

长度

100%
合格

孔径

100%
合格

净高

100%
合格

附：查验资料

监理组检查员： 年 月 日

专业监理工程师意见 ：

专业监理工程师： 年 月 日

驻地监理工程师： 年 月 日
注：合格工程将由驻地监理工程师另发工程检验认可书。
XXXXXXXXXXXXXX段建设工程

承包单位 XXXXXXXXXXXX有限公司 合同号 FYLJ-18
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号

施工放样报验单
A-4

致（测量监理工程师） 薛志刚先生 ：

根椐合同要求,我们已经完成 AK0+297盖板涵
（起迄桩号或工程部位名称）的施工放样工作，清单如下，请予查验。

附件： 1、测量及放样资料
2、导线点、水准点调整情况及一览表
3、控制桩及控制点的护桩设置一览表及草图

承包人： 年 月 日
桩号或位置
工程或部位名称
放样内容
备 注
AK0+297
盖板涵
平面位置及高程

查验结果：

测量工程师： 年 月 日

测量监理工程师意见：

合格 纠正差错后再报 纠正差错后合格

测量监理工程师： 年 月 日

XXXXXXXXXXXXXX段建设工程

承包单位 XXXXXXXXXXXX有限公司 合同号 FYLJ-18
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号

中间检验申请单
A-10

致（驻地监理工程师） 范广存先生 ：

下列作业内容已按合同要求完成，请予检验。

工程项目　　　　盖板涵
检验项目
地址及桩号
检验内容
要求到现场检验时间
备注
基坑开挖
AK0+297
轴线偏差、断面尺寸等
2008年11月12日

承包人： 年 月 日
现场监理意见 附件：检验资料
道路、结构工程师
试验工程师
测量工程师
签字：

年 月 日

签字：

年 月 日

签字：

年 月 日

以上工作内容按合同要求检验合格/不合格，可以/不可以继续进行。

驻地监理工程师： 年 月 日
XXXXXXXXXXXXXX段建设工程

承包单位 XXXXXXXXXXXX有限公司 合同号 FYLJ-18
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号

结构物基底现场质量检验报告单
C-1-38
工程名称
盖 板 涵
施工时间
2008.11.10-11.11
桩号及部位
AK0+297（基坑开挖）
自检时间
2008.11.12
监理单位抽检时间
2008.11.12
项次
检验项目
规定值或
允许偏差
施工单位自检
监理单位抽检
频率
结果
频率
结果
1
基底土质
符合设计要求
现场察看
合格
≥自检频率的20%

2
轴线平面偏差(mm)
50
全站仪： 5点
合格
≥自检频率的20%

3
基底高程(mm)
±50
水准仪： 5点
合格
≥自检频率的20%

4
断面尺寸(mm)
不小于设计
尺量： 3处
合格
≥自检频率的20%

5
外观

结论：

监理工程师： 年 月 日

承包人： 年 月 日

XXXXXXXXXXXXXX段建设工程
承包单位 XXXXXXXXXXXX有限公司 合同号 FYLJ-18
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号
分项工程现场检测记录表
C-1-40
分项工程名称：盖板涵 　　　　　　　　结构层次：基坑开挖 检测日期：2008.11.12
项
次
桩号
检测项目
单
位
规定值或
允许偏差
检测点记录值
外观检查记录
1
2
3
4
5
6
7
8
9
10
11
1
AK0+297
轴线平面偏差
(mm)
50
6
6
10
7
5

表面平整、无积水
2

基底高程
(mm)
-3300
-10
+6
+8
-12
+7

3

断面尺寸(长)
(mm)
12800
13400
13500
13450

(宽)
(mm)
7600
8550
8500
8600

检测者： 年 月 日 复核者： 年 月 日

XXXXXXXXXXXXXX段建设工程
承包单位 XXXXXXXXXXXX有限公司 合同号 FYJL-4　
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号
分项工程现场检测记录表
C-1-40
分项工程名称：盖板涵 　　　　　　　　结构层次：基坑开挖 检测日期：2008.11.12
项
次
桩号
检测项目
单
位
规定值或
允许偏差
检测点记录值
外观检查记录
1
2
3
4
5
6
7
8
9
10
11
1
AK0+297
轴线平面偏差
(mm)
50
8
9

表面平整、无积水
2

基底高程
(mm)
-3300
+12
-10

3

断面尺寸(长)
(mm)
12800
13450
13400

(宽)
(mm)
7600
8500
8400

检测者： 年 月 日 复核者： 年 月 日

AK0+297

XXXXXXXXXXXXXX段建设工程

承包单位 XXXXXXXXXXXX有限公司 合同号 FYLJ-18
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号

碎石垫层现场质量检验报告单
C-1-3
工程名称
盖板涵
施工时间
2008.11.13-11.16
自检时间
2008.11.16
桩号及部位
AK0+297（碎石垫层）
监理单位抽检时间
2008.11.16
项次
检验项目
规定值或允许偏差
施工单位自检
监理单位抽检
频率
结果
频率
结果
1
碎石垫层厚度(mm)
不小于设计
每200米检查4处
合格
≥自检频率的20%

2
碎石垫层宽度(mm)
不小于设计
每200米检查4处
合格
≥自检频率的20%

3
碎石垫层长度(mm)
不小于设计
每200米检查4处
合格
≥自检频率的20%

4

结论：

监理工程师： 年 月 日

承包人： 年 月 日

XXXXXXXXXXXXXX段建设工程
承包单位 XXXXXXXXXXXX有限公司 合同号 FYLJ-18
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号
分项工程现场检测记录表
C-1-40
分项工程名称：盖板涵　　　　 　　　　结构层次：碎石垫层 检测日期：2008.11.16
项
次
桩号
检测项目
单
位
规定值或
允许偏差
检测点记录值
外观检查记录
1
2
3
4
5
6
7
8
9
10
11
1
AK0+297
碎石垫层厚度
(mm)
2000
2010
2020
2005
2015

表面平整
2

碎石垫层宽度
(mm)
7600
8100
8150
8200
8150

3

碎石垫层长度
(mm)
12800
13200
13220
13250
13200

检测者： 年 月 日 复核者： 年 月 日

XXXXXXXXXXXXXX段建设工程
承包单位 XXXXXXXXXXXX有限公司 合同号 FYJL-4　
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号
分项工程现场检测记录表
C-1-40
分项工程名称：盖板涵　　　　 　　　　结构层次：碎石垫层 检测日期：2008.11.16
项
次
桩号
检测项目
单
位
规定值或
允许偏差
检测点记录值
外观检查记录
1
2
3
4
5
6
7
8
9
10
11
1
AK0+297
碎石垫层厚度
(mm)
2000
2010
2005

表面平整
2

碎石垫层宽度
(mm)
7600
8150
8200

3

碎石垫层长度
(mm)
12800
13200
13250

检测者： 年 月 日 复核者： 年 月 日

XXXXXXXXXXXXXX段建设工程

承包单位 XXXXXXXXXXXX有限公司 合同号 FYLJ-18
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号

钢筋（钢绞线）加工及安装现场质量检验报告单
C-2-29
工程名称
盖板涵
施工时间
2008.11.18-11.19
施工单位检测时间
2008.11.20
桩号及部位
AK0+297（基础）
监理单位检测时间
2008.11.20
项次
检验项目
规定值或允许偏差
施工单位检测
监理单位检测
检测结果
频率
检测结果
频率
1△
受力钢
筋间距
（mm）
两排以上排距

同
排
梁、板、拱肋

基础、墩台、柱
±20
合格
尺量：每构件检查2个断面

≥自检频率的20%
灌注桩

2
箍筋、横向水平钢筋、
螺旋筋间距（mm）
±10
合格
尺量：每构件检查5-10个间距

≥自检频率的20%
3
钢筋骨
架尺寸
（mm）
长
±10
合格
尺量：按骨架总数的30%抽查

≥自检频率的20%
宽、高或直径
±5
合格
尺量：按骨架总数的30%抽查

≥自检频率的20%
4
弯起钢筋位置（mm）
±20
合格
尺量：每骨架抽查30%

≥自检频率的20%
5△
保护层
厚 度
（mm）
柱、梁、拱肋

基础、墩台
±10
合格
尺量：每构件沿模板周边检8处

≥自检频率的20%
板

6
管道坐标
（mm）
梁长方向

梁高方向

管道间距
（mm）
同排

上下排

结论：

监理工程师： 年 月 日

承包人： 年 月 日

XXXXXXXXXXXXXX段建设工程
承包单位 XXXXXXXXXXXX有限公司 合同号 FYLJ-18
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号
分项工程现场检测记录表
C-1-40
分项工程名称：盖板涵　　　　　　 　　结构层次：基础钢筋加工及安装 检测日期：2008.11.20
项
次
桩号
检测项目
单
位
规定值或
允许偏差
检测点记录值
外观检查记录
1
2
3
4
5
6
7
8
9
10
11
1
AK0+297
受力筋间距
mm
200
202
198
202
203
197
202
198
200
203
197
202
钢筋表面无浮锈及焊渣

195
205
194
205
196
195
205
194
205
195
195

198

2

横向水平钢筋间距
mm
150
146
152
144
153
146
154

3

钢筋骨架长
mm
12740
12743
12742
12736
12745

钢筋骨架宽
mm
7540
7543
7536
7543
7542

4

弯起钢筋位置
mm
±20
+4
-6
-10
-5
-10
-5
+4
+6
-8
-10
-5

+3
-6
-6
+5
-6
+5
-4
+3
-6
-6
+5

+6
-8
-10
-5

检测者： 年 月 日 复核者： 年 月 日

XXXXXXXXXXXXXX段建设工程
承包单位 XXXXXXXXXXXX有限公司 合同号 FYLJ-18
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号
分项工程现场检测记录表
C-1-40
分项工程名称：盖板涵　　　　　　 　　结构层次：基础钢筋加工及安装 检测日期：2008.11.20
项
次
桩号
检测项目
单
位
规定值或
允许偏差
检测点记录值
外观检查记录
1
2
3
4
5
6
7
8
9
10
11
5

保护层厚度
mm
30
26
33
32
26
32
28
32
27

钢筋表面无浮锈及焊渣

检测者： 年 月 日 复核者： 年 月 日

XXXXXXXXXXXXXX段建设工程
承包单位 XXXXXXXXXXXX有限公司 合同号 FYJL-4　
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号
分项工程现场检测记录表
C-1-40
分项工程名称：盖板涵　　　　　　 　　结构层次：基础钢筋加工及安装 检测日期：2008.11.20
项
次
桩号
检测项目
单
位
规定值或
允许偏差
检测点记录值
外观检查记录
1
2
3
4
5
6
7
8
9
10
11
1
AK0+297
受力筋间距
mm
200
196
198
205
203
197
200

钢筋表面无浮锈及焊渣
2

横向水平钢筋间距
mm
150
148
153
145

3

钢筋骨架长
mm
12740
12743
12736

钢筋骨架宽
mm
7540
7536
7542

4

弯起钢筋位置
mm
±20
+3
-6
-3
+5
-6
-4
+7
+3

5

保护层厚度
mm
30
32
28
25
33
26

检测者： 年 月 日 复核者： 年 月 日

XXXXXXXXXXXXXX段建设工程

承包单位 XXXXXXXXXXXX有限公司 合同号 FYLJ-18
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号

中间检验申请单
A-10

致（驻地监理工程师） 范广存先生 ：

下列作业内容已按合同要求完成，请予检验。

工程项目　　　　盖板涵
检验项目
地址及桩号
检验内容
要求到现场检验时间
备注
基础模板
AK0+297
表面高差、平整度等

承包人： 年 月 日
现场监理意见 附件：检验资料
道路、结构工程师
试验工程师
测量工程师
签字：

年 月 日

签字：

年 月 日

签字：

年 月 日

以上工作内容按合同要求检验合格/不合格，可以/不可以继续进行。

驻地监理工程师： 年 月 日
XXXXXXXXXXXXXX段建设工程

承包单位 XXXXXXXXXXXX有限公司 合同号 FYLJ-18
监理单位 XXXXXXXXXXXX交通工程监理咨询有限公司 编 号

混凝土结构模板现场质量检验报告单
C-2-12
工程名称
盖板涵
施工单位
施工时间
2008.11.17-11.18
检测时间
2008.11.20
桩号及部位
AK0+297 (基础)
监理单位
检验时间
2008.11.20
项次
检验项目
规定值或允许偏差
施工单位检测
监理单位检验
检测结果
频率
检验结果
频率
1
相邻两板表面高差(mm)
木模

钢模
2
合格
5点/套

≥自检频率的20%
2
表面平整度(mm)
木模

钢模
5
合格
6点/套

≥自检频率的20%
3△
轴线偏位
(mm)
基础(承台)
15
合格
2点/套

≥自检频率的20%
墩台身帽梁墙

4
模内长
宽尺寸
(mm)
基础(承台)
±30
合格
4点/套

≥自检频率的20%
墩、台身

上部构造的
所有构件

5
垂直度
或坡度
(mm)
墩、台身

柱、墙
