微机原理--存储器练习题.doc

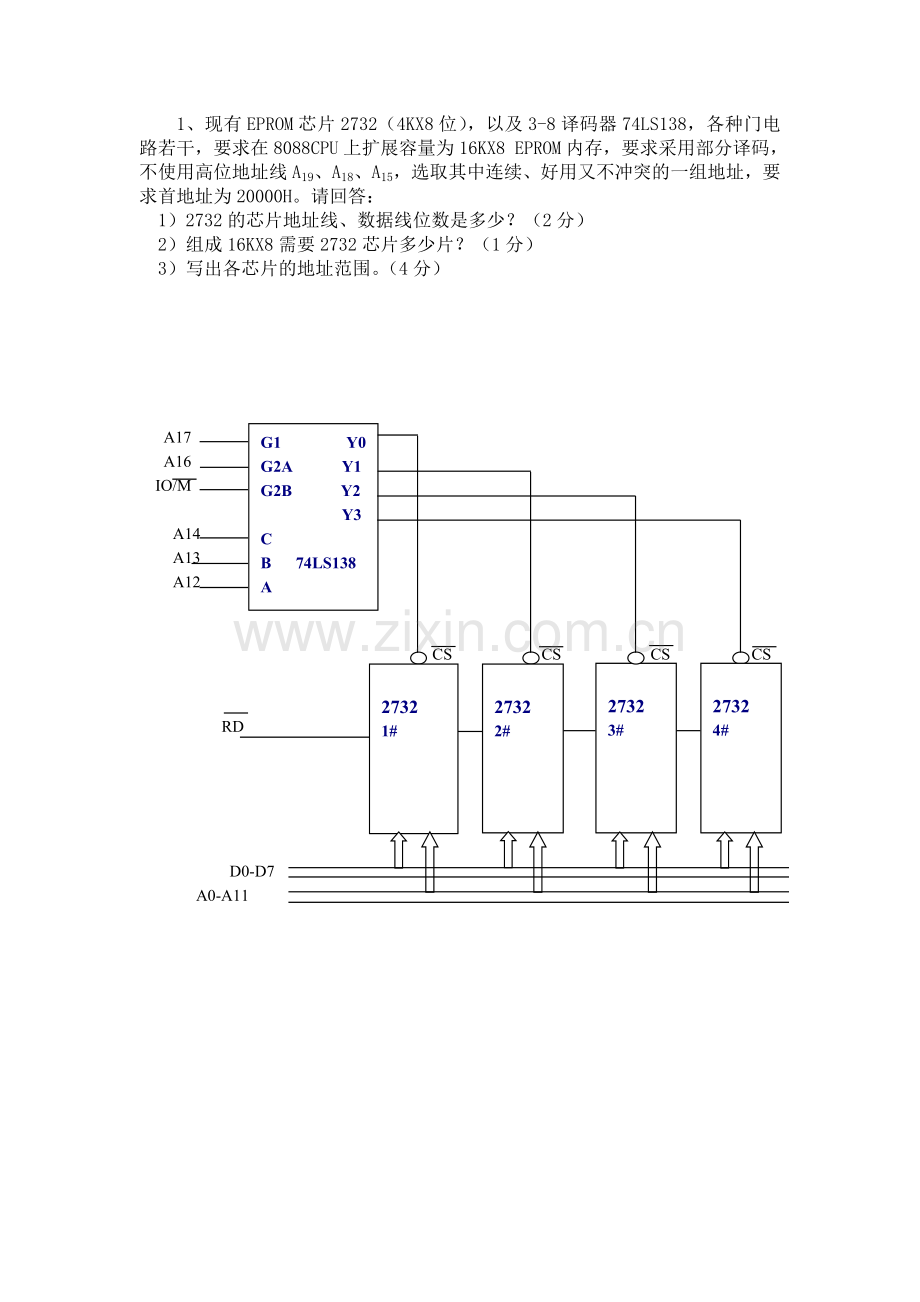

1、现有EPROM芯片2732（4KX8位），以及3-8译码器74LS138，各种门电路若干，要求在8088CPU上扩展容量为16KX8 EPROM内存，要求采用部分译码，不使用高位地址线A19、A18、A15，选取其中连续、好用又不冲突的一组地址，要求首地址为20000H。请回答：
1）2732的芯片地址线、数据线位数是多少？（2分）
2）组成16KX8需要2732芯片多少片？（1分）
3）写出各芯片的地址范围。（4分）

4）画出存储扩展图（要求画出地址线、数据线及控制线的连接）（4分）

G1 Y0
G2A Y1
G2B Y2
Y3
C
B 74LS138
A

C

2732
1#

2732
2#

2732
3#

2732
4#

A17
A16
IO/M

A14
A13
A12

CS CS CS CS

RD

D0-D7
A0-A11

1） 地址线12根，数据线8根；
2） 4片；
3） 1# 20000H~20FFFH 2# 21000H~21FFFH
3# 22000H~22FFFH 4# 23000H~23FFFH

2、有一个2732EPROM（4KX8）芯片的译码电路如下图所示,试求:
① 计算2732芯片的存储容量；
② 给出2732芯片的地址范围；
③ 是否存在地址重叠区?

① 4KB
②08000H---09FFFH
③存在重叠区 08000H---08FFFH
09000H---09FFFH

3、某CPU有地址线16根（A0~A15）,数据线8根（D0~D7）及控制信号RD、WR、MERQ(存储器选通)、IORQ(接口选通)。如图所示，利用RAM芯片2114（1KX4）扩展成2KX8的内存，请写出芯片组1和芯片组2的地址范围。

答：第1组：C000H~C3FFH
第2组：C400H~C7FFH

4、下面是一个8微机的与EPROM的连接图，请写出每片EPROM的地址范围。

EPROM1：1000H～17FFH
EPROM2：1800H～1FFFH
EPROM3：2000H～27FFH

5、某微机的存储器系统总容量为64K。其中ROM占用4K，地址范围是：C000H～CFFFH；RAM占用2K，其地址范围是：E000H～E7FFH。现采用2K´8的ROM芯片（控制信号有CE、WE）和2K´4的RAM芯片（控制信号有CE、WE、OE）来构成该存储器系统中以上给定的6K区域。请画出连接图。
G1
G2A
G2B
C
B
A
Y1
Y2
Y3
Y4
Y5
Y6
Y7
Y0
A14
A15
A13
A12
A11
IO/M
2KROM
2KROM
2KRAM
C000H～CFFFH
E000H～E7FFH
&
74LS138

现有一微机系统的内存扩展连接图如下，请问：
1. 在图中，RAM芯片的容量是多大？扩展的存储器容量是多大？。
2. 请写出图中各芯片组的地址空间。

1.RAM芯片容量为8k´4，存储器容量为16kB，。
2. RAM1芯片组地址范围：88000H~89FFFH
RAM2芯片组地址范围：8A000H~8BFFFH
