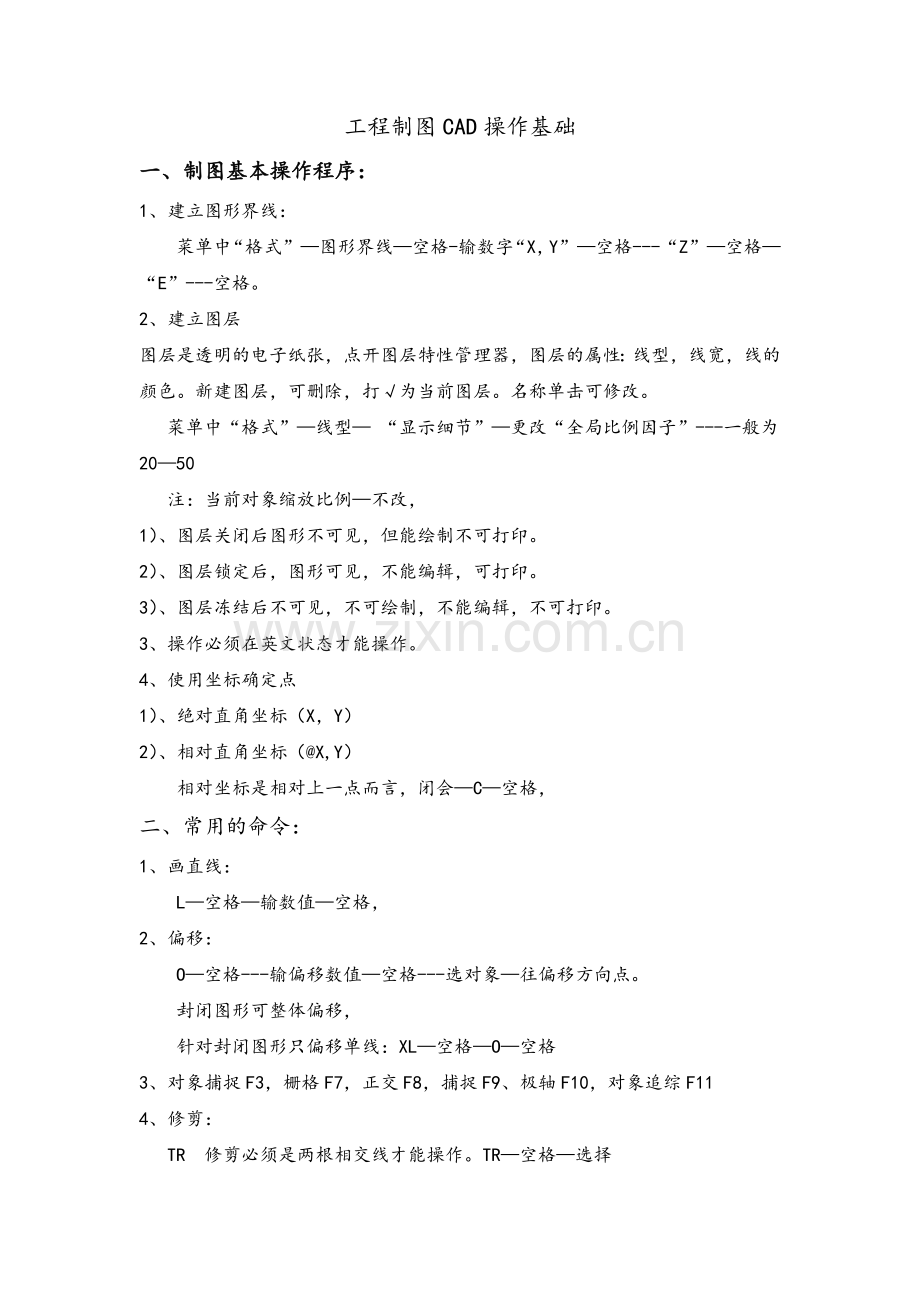

工程制图CAD操作基础
一、制图基本操作程序：
1、 建立图形界线：
菜单中“格式”—图形界线—空格-输数字“X，Y”—空格---“Z”—空格—“E”---空格。
2、 建立图层
图层是透明的电子纸张，点开图层特性管理器，图层的属性：线型，线宽，线的颜色。新建图层，可删除，打√为当前图层。名称单击可修改。
菜单中“格式”—线型— “显示细节”—更改“全局比例因子”---一般为20—50
注：当前对象缩放比例—不改，
1）、图层关闭后图形不可见，但能绘制不可打印。
2）、图层锁定后，图形可见，不能编辑，可打印。
3）、图层冻结后不可见，不可绘制，不能编辑，不可打印。
3、操作必须在英文状态才能操作。
4、使用坐标确定点
1）、绝对直角坐标（X，Y）
2）、相对直角坐标（@X,Y）
相对坐标是相对上一点而言，闭会—C—空格，
二、常用的命令：
1、画直线：
L—空格—输数值—空格，
2、偏移：
O—空格---输偏移数值—空格---选对象—往偏移方向点。
封闭图形可整体偏移，
针对封闭图形只偏移单线：XL—空格—O—空格
3、对象捕捉F3，栅格F7，正交F8，捕捉F9、极轴F10，对象追综F11
4、修剪：
TR 修剪必须是两根相交线才能操作。TR—空格—选择
1）、TR—空格—选择—空格—剪哪选哪
2）、TR—空格—选择边界对象
3）、TR—空格—空格--剪哪选哪
4)、TR—空格—空格—按住shift—选择延伸的对象
5）、TR--空格—空格—F--空格（快速修剪）一次最多可修两条。
6）、TR--空格—空格—E--空格--E—空格（假设延伸修剪）
5、延伸：
EX--空格—空格—延伸谁就点谁
延长线：可点击线，光标拖动蓝块线条延长
6、镜像：（对象性复制）
mi--空格—选择对象--空格—指定对象线的一点—F8---是否—是选Y或N
（Y是删除原图，N是保留原图）
7、移动：
m-空格—选定对象点—右击对象捕捉—打开中点—点击---空格
8、旒转： RO
RO--空格—选择对象—旒转中心—点下一点或输180度—空格
9、复制：
CO--空格—选择对象---空格
三、常用的操作：
1、 垂足、延伸、中点、交点、端点等 单右击捕捉对象—设置—打开选择，一般画图要关闭捕捉。
2、 操作要看操作栏，按照提示操作，不能哪样操作按ESC均可退回或空格--空格—空格。
若找不上工具栏----右单击图层右边栏---找“修改” 打√。
3、 园的绘制：C—空格—定园心
1）、园心半径操作： C--空格--R—空格—输半径值--空格
2)、园心直径操作： C--空格--D—空格—输直径值--空格
3）、两点画园操作：C--空格—2P—空格—点二点--空格
4）、三点画园操作：C--空格—3P—空格—点三点--空格
5）、两线相切： C--空格—T—空格—菜单“绘图”下园C点开—相切，相切，半径（T）--输半径值---空格
6)、三角形内园相切：C--空格—T—空格—菜单“绘图”下园C点开—相切，相切，相切—点击三边---空格
4、选择：
1）、点击选择
2）、窗口选择（从左向右拖出实线框），完全包含物体被选中。
3）、窗口选择（从右向左拖出虚线框），完全包含和与窗口相交物体被选中。
4）、减选---按住shift
5)、全选---Shift
5、园分四等分：
从菜单“绘图”下“点”打开—选择“定数等分”—选择对象---空格—输入要等分的块数---空格
6、多线：一次性绘制多条平行直线，最多可包含16条，默认为两条，一次性绘制的多线是一整体，ML—空格。
1）、在默认状态下，比例是两线之间的宽度，对正哪根线与光标重合。
2）、ML-空格，比例*样式=实际线宽
3）、多线：ML—空格—J—空格—Z—空格—S—空格—输墙厚—空格—勾墙线。
4）、多线要修剪，必须炸开， X—空格—选择对象--空格
TR--空格--空格—修剪
7、构造线：（无限长的线）XL—空格
1）、XL---空格—H—空格—点击画水平构造线
2）、XL---空格—V—空格—点击画垂直构造线
3）、XL---空格—A—空格—输角度—空格--点击画对象构造线—与其相交角度线
8、相对极坐标—绘制带有精确度
1）、 L—空格--@R(长度)<A(角度)
2）、极轴F10 对极轴修改右击极轴承—打开“设置”—修改“增量”
3）、角度覆盖法 <和度数 输<和输度数
4）、倒直角：CHA—空格—D—空格—输数字1---空格——输数字2点—空格—点击被倒角的边即可。
5）、倒园角 F—空格—R—空格—指定输入数字（半径不大于边长）--空格—点击被倒角的边即可。
9、平行线的画法
1）、两条非平行线 半径=0 自动延伸，直线相连接
F—空格---选择相交线
2）、两条平行线 半径=0 自动延伸，直径相连成半园。
F—空格---选择相交线
3）、两条平行线 任意半径 自动延伸，以半园相连接
F—空格---选择相交线
10、画弧线：
A--空格—点端点—点就近点—点终点---空格
11、矩形画图
1)、REC--空格—D—输长度--空格—输宽度--空格
2）、REC--空格—交点—相对直角坐标--空格
3)、绘制元角矩形:REC--空格—F--空格—指定半径（注：半径大于矩形长度的一半）--输坐标值(@x,y) ----空格
4）、指定参照点坐标画矩形：iD--空格—指定参照点—REC--空格—输坐标值(@x,y) --空格--输下一点坐标值(@x,y) --空格
12、多边形画图
单点 PO---空格—选择对象 多点：菜单“绘图”下“点”
1）、DiV(定数等分)---选线---输入等分数（如：六等分）--- 空格
2）、ME（定距等分）—选择对象—输入定距--空格
3）、正多边形 POL
POL--空格—输边的数量--空格—指定中心点—选择（内接于园或i）或（外切于园或C）--R--空格—输R值--空格.
注：1）奇数点多边形的中心线点是顶角到对边中点连线的交点。
2） 偶数点多边形的中心线点是对角线连线的交点。
3）正多边形内接于园，半径指正多边形中心点到多边形边角的距离
4）、 正多边形外切于园，半径指正多边形中心线到多边形边的垂直距离
、指定边长绘制多边形
POL-- 空格—输边数（如：7边形就输7）—E---空格—指定一端点<角度（如：<150就输15）--空格---D--空格—输边长值--空格.
4)、点的样式选择：菜单“格式”---点样式---选择
13、多线的样式：菜单“格式”下的“多线的样式”
菜单“格式”--“多线的样式”---对话框—新建---输入样式名称—继续---更改偏移量（包括：添加，删除，线形，颜色）---确定---确定。（置为当前（U））
14、多段线PL：一次性绘制是一个整体，在绘制中可实现线宽变化，并且可实现直线到园弧的转换。 PL----空格---指定起点（绝对坐标）---w---空格------下一点（绝对坐标）w---空格----下一点（绝对坐标）----
注：PL整体向外偏移：建筑外墙有门窗已打断使用PL连线后整体外偏作散水。
Di(测量) LEN(测量)--- 点击---
15、将普通线转化为多段(PE)
PE--空格---选择多段线---转换
二维转化为三维，第一便于测量，必须为封闭的整体
16、相对坐标 @R<a a是要绘制的线与0度方向的夹角。
a=【 (n-2)*1800】/n
17、射线：
Ray—空格---点击指定起点
18、画园弧：Arc 画矩形：REC
Arc---空格---点击指定起点1----点2---点3---空格
Arc----空格---A---E---R---空格
19、样曲线：
SPL---空格---点击指定起点1----点2---点3--…………空格
20、画椭圆：EL
EL---空格---点击指定三点（长度、宽度…）--空格
1)、指定两轴长度绘制椭圆，2）指定画椭圆中心。
3）、椭圆弧EL空格A再空格
4）旋转600 等轴测椭圆（短轴=1/2长轴）
当画园不园就RE--空格---点击，重新生成。
21、块：创建块
B（内部）本文件用完就消失。插入块i
画块W(外部)存入电经常用。
22、缩放：SC
SC--空格---选择对象---空格
注：0—1之间为缩小，大于1为放大。
23、填充：H
不封闭区不正常填，能不正常填充，封闭区正常填充
1）、拾取填充区，2）、选择图案（图案填充和灰变色）。从图案ANGLE中小三角找。3）、确定填图（角度和比例）
4）怎样设置：关联和不关联，设置关联和不关联
填充物随图层变化
5）、填色模式：从右下边小三角找。
普通：从点击起，由外向内。
外部：从点击起，只由外向填充最外包。
忽略：由外向内全部填充。
H--空格---拾起点---空格
6）、颜色填充：一种是渐变色，一种是图案（SOLDI）
24、阵列：AR
一是矩形阵列，一是环形阵列
AR---空格---选择对象---空格
注：行偏移和列偏移都是对象中心---中心之间的距离，拾取中心。并注意角度变化（逆正、顺负）。
25、拉伸：S
1）、不能用窗口选择，交叉选择方式选择对象。
2）、只能包含部分端点（全部选择是移动功能）
3）、只能拉伸有端点的物体。
36、打断：BR---空格---选择节点1---空格---选择节点2---空格
37、合并：JOJN
同PE一样，合并针对曲线，PE针对直线段。
四、标注与文本
1、输入文本：MT是多行文本；DT是单行文本
MT—角点---J
1）、汉字为“仿宋体GB2312”； 英文：“txt”字体和数字
2）、“字文格式”中找—特殊文字
3)、特殊符号：
2/3堆叠---2/3∨
100+0.5∧-0.5堆叠100+0.5
-0.5
5/6 5#6—选中堆叠5/6 5 3∧—选中堆叠53 5∧3—选中堆叠53
% % C变成Φ % % D变成 。 % % P变成+-
输入文本时，单击右健选择符号
注：MT--空格—选择第一点拉框出现对话框“文字格式”在右” 三角”下拉菜单的“其它”命令查找。
2、 输入文本
DT---空格---高度---空格---角度---空格
DT---空格-- 空格---空格
3、标注格式
1）、从“格式”菜单---打开“标注样式”---“标注样式管理器”---选择“修改”---打开“符号与箭头”在第一项【实心闭合】右三角下拉可找“建筑标记”---设置完成后切选择【标注文字为前缁（P）】---确定
2）、工具栏---右健单击---标注前打√可以弹出“标注”工具栏。
其中：线型标注：是标注垂直和水平的标注。
对齐标注：是标注非水平和垂直的标注。
弧长标注：是标注园弧的标注
半径标注：是标注园或园弧的标注
折弯标注：是标注弯折的标注
直径标注：是标注园的直径的标注
角度标注：是标注园弧、园、直线或指定交角的标注
快速标注：是先选择后标注
连续标注：必须先画一个标注，才能连续标注。
基线标注：必须先有一个基准标注才能标注
快速引线：
编辑标注：
编辑文字：
旋转：将文字旋转角度。
极线倾斜：尺寸线倾斜
标注更新：
注： 1：“格式”菜单---打开“标注样式”---“标注样式管理器”---选择“修改”—“修改样式标注”—选择【直线】中一般超出标记为3mm，基线间距为8mm。超出尺寸线为2mm,超点偏移量为1.5mm。文字高度为2.5,文字标识中一般标注“全局比例因子”---
注2：标注中要根据实际按对话框中操作。
五、测量命令：
【1、查询DI，2、拉伸Len（包括测量和拉长 其中：拉长是针对不规格的】
1、 LEN---空格---选择对象----DY---沿着原来的方向拉长。
2、 LEN---针对整体线段测量周长，针对弧测量弧长或园心角
3、 测量面积和周长：AREA或AA
AA-----空格---选择对象---o—
AREA--空格---选择对象
LI=AA同等
4、 PL把房间边区划出来（勾出来）填充，X是炸开
注：放大图框：
出图比例=标注全比例因子 线型全比例因子是出图比例的一半
先作已画图的框上线内，画出图标，测量边框线长
文字大小出图比例*2.5

六、打印：（crtl+P）
1、选择打印机名称：JPG打印机可生成
2、纸张大小
3、打印范围：显示
只要在栅格上画图打印
4、打印图纸：在满布图纸前打√
5、 居中打印：打√
6、 点开右下角小三角：图形方向
7、 打印样式：选择acad ctb 点击“是” 再点开右边acad ctb小图标进行编辑。（颜色一般为 黑色）--保存—关闭
注：ctwf格式服务器支持CAD wab文件

七、三维画图
右击工具栏选择建模、视图、动态观察、三维导航、视觉样式SHA
（编辑用2D、观察用真实，实体编辑多段体）
1、 挤出EXT---空格---选择对象
并结UNI 插SU
2、 打开三维导航、动态观察
EXT---空格---选择对象---指定高度--（先作二维）
3、UNI是选择几块合并 IN交接是只留交接公共部分
SU是差接：一个实体把另一实体减掉一部分
SU是先选择的是被修剪的对象也是最后要留下的对象。
4、二维转三维必须封闭。
5、REV（三维旋转）
REV---空格---选择对象---空格---定义一中心点---3600旋转。
八、其它

工程制图CAD操作快捷键与图标对照
序号
操作命令
快捷键
图标
备注
1
对象捕促
F3

2
栅格
F7

3
正交
F8

4
捕促
F9

5
极轴
F10

6
对象追综
F11

7
修剪
TR+空格

8
延伸
EX+空格

9
镜像
mi+空格

10
移动
M+空格

11
旒转
RO+空格

12
复制
CO+空格

13
偏移
O+空格

14
缩放
SC++空格

0—1为缩小，大于1为放大
15
射线
RaY+空格

16
构造线
XL+空格

17
直线
L+空格

18
多线
ML+空格

19
多段线
PL+空格

20
普通线转多段线
PE

便于测量
21
画矩形
REC+空格

22
画多边形
POL

23
画园
C+空格

24
画椭圆
EL+空格

25
画园弧
Arc+空格

26
画弧线
A+空格

工程制图CAD操作快捷键与图标对照
序号
操作命令
快捷键
图标
备注
27
画园环
DO+空格

28
倒园角
F+空格

29
倒直角
CHA+空格

30
定数等分
DiV

31
定距等分
ME

32
测量
Di+空格

33
点测量
LEN+空格

34
恢复
Ctrl+Z

35
阵列
AR+空格

36
填充
H+空格

37
块
B++空格

38
插入
i+空格

39
样条曲线
SPL

40
面域
Yeg+空格

41
表格
TABLE

42
多线样式

菜单“格式”
43
图形界限

菜单“格式”
44
写块
W

45
分解（炸开）
X

46
多行文本
mT

47
单行文本
DT

48
打断
BR
