某第一人民医院综合业务大楼施工组织设计.doc

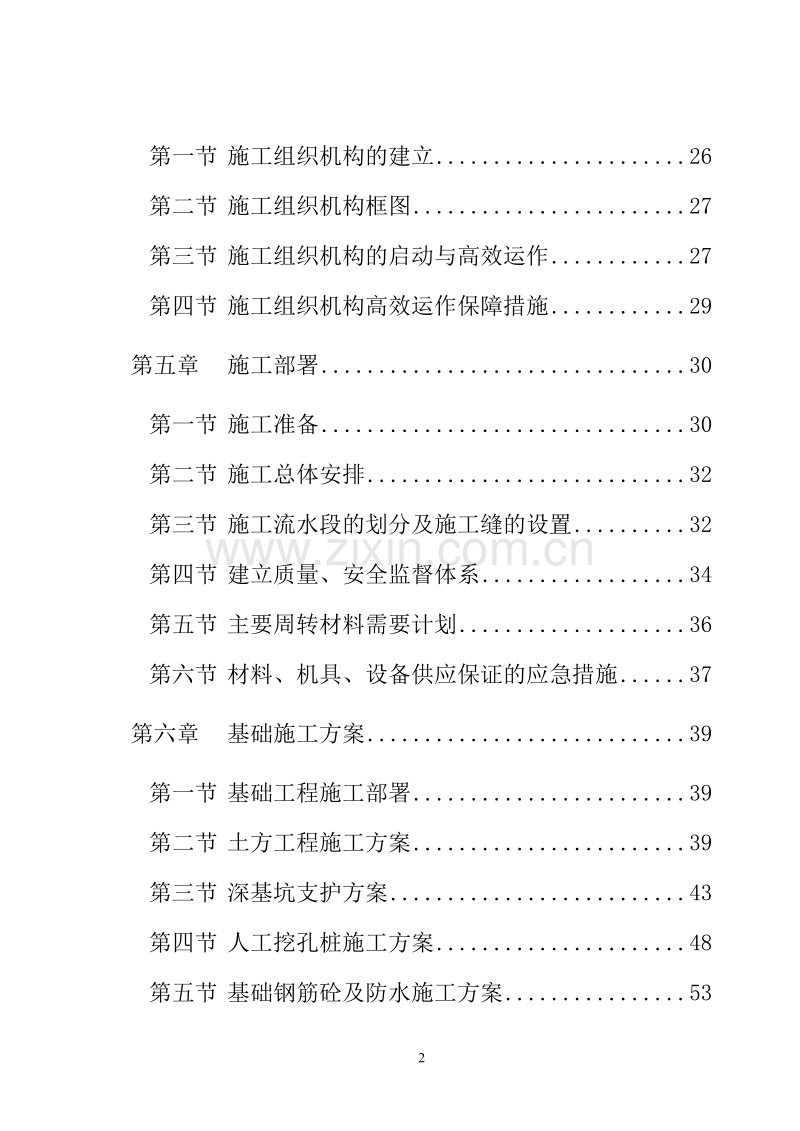

1 目 录 第一章编制说明及编制依据.8 第一节 编制说明.8 第二节 编制依据.8 第二章工程概况及工程特点.10 第一节 工程环境.10 第二节 工程概况.10 第三节 工程特点.22 第三章工程管理目标.24 第一节 质量目标.24 第二节 工程进度目标.25 第三节 安全生产目标.25 第四节 文明施工目标.25 第五节 协调目标.26 第六节 内业管理目标.26 第七节 服务目标.26 第四章组织机构.26 2 第一节 施工组织机构的建立.26 第二节 施工组织机构框图.27 第三节 施工组织机构的启动与高效运作.27 第四节 施工组织机构高效运作保障措施.29 第五章施工部署.30 第一节 施工准备.30 第二节 施工总体安排.32 第三节 施工流水段的划分及施工缝的设置.32 第四节 建立质量、安全监督体系.34 第五节 主要周转材料需要计划.36 第六节 材料、机具、设备供应保证的应急措施.37 第六章基础施工方案.39 第一节 基础工程施工部署.39 第二节 土方工程施工方案.39 第三节 深基坑支护方案.43 第四节 人工挖孔桩施工方案.48 第五节 基础钢筋砼及防水施工方案.53 3 第六节 大体积砼施工方案.66 第七节 大体积砼的测温.72 第八节 土方回填.79 第七章主体工程施工方案.79 第一节 框架钢筋工程.79 第二节 模板工程.92 第三节 框架混凝土工程.99 第四节 上部砌体工程.102 第五节 脚手架工程.105 第八章装饰施工方案.117 第一节 抹灰工程.117 第二节 内墙瓷砖施工.120 第三节 内墙及顶棚乳胶漆施工.122 第四节 塑钢门窗施工.123 第五节 木门施工.127 第六节 干挂花岗石施工方案.129 第七节 水泥豆石地面施工方案.131 4 第八节 水磨石地面施工方案.132 第九节 隐框玻璃幕墙施工.136 第十节 防滑地砖地面施工方案.140 第十一节轻钢龙骨吊顶.144 第十二节水泥砂浆地面.146 第十三节木门油漆.148 第九章安装工程施工方案及质量控制措施.149 第一节 设备安装工程施工部署.149 第二节 设备安装工程不同阶段施工方法.156 第三节 设备安装工程分部分项工程施工工序流程、施工 方法165 第四节 设备安装工程分部分项工程关键工序控制流程 187 第十章主体质量控制措施.189 第一节 质量控制点.189 第二节 分部分项控制措施.190 第十一章装饰质量控制措施 .197 5 第十二章土建与安装施工配合措施 .207 第十三章施工测量及沉降观测 .210 第一节 施工测量.210 第二节 沉降观测.213 第十四章屋面防水工程施工方案及其它 .217 第一节 屋面卷材防水.217 第二节 卫生间防水.223 第三节 外墙防渗.224 第四节 无找平层楼面施工.227 第五节 防水工程质量通病防治.228 第六节 刚性屋面防水施工方案.231 第十五章施工布置 .234 第一节 现场基本现状.234 第二节 施工临时给水、给电.234 第三节 施工现场临时道路.238 第四节 垂直运输机械的布置.239 第五节 生产、生活临时设施的布置.239 6 第十六章工期、进度计划及保证措施 .239 第一节 施工进度计划安排.239 第二节 保证施工工期的措施.241 第十七章劳动力安排计划 .245 第一节 劳动力的配置计划.245 第二节 劳动力组织和管理的关键环节.246 第十八章施工机械设备的配置 .247 第十九章安全文明施工及环境保护措施 .251 第一节 文明施工管理.251 第二节 安全施工管理.257 第三节 环境保护措施.270 第二十章施工协调管理 .271 第一节 总包与协作单位工作协调.271 第二节 与业主及监理的工作协调.273 第三节 与设计院的工作协调.275 第二十一章本工程中采用的新技术 .276 7 第一节 计算机应用与开发.276 第二节 标准质量管理方法的应用.277 第三节 新技术、新工艺的应用.278 第二十二章冬雨季节性施工措施 .278 第一节 雨季施工措施.279 第二节 冬季施工措施.280 第二十三章质量回访及维修服务承诺 .281 第一节 保修期限.281 第二节 回访与保修措施.282 第二十四章工程质量保证措施 .283 第一节 建立质量管理机构.283 第二节 建立质量监督体系.283 第三节 实行全面质量管理.283 第四节 技术保证措施.283 第五节 原材料质量保证措施.285 第六节 计量保证措施.286 第七节 施工工序保证措施.287 8 第一章编制说明及编制依据 第一节编制说明 1.1 本施工组织设计严格按照工程设计图纸及招标 书对施工组织设计的要求进行编制。在人员、机械、材料 调配、质量要求、进度安排等方面统一部署。 1.2 根据本工程设计特点、功能要求，本着“百年大 计，质量第一”的质量意识和对业主高度负责的原则，以 业主的要求为准绳，对工程质量终身负责，以“科学、经 济、优质、高效” 为本施工组织设计编制的指导思想。 1.3 公司上下对本工程非常重视，收到招标文件后， 立即召集参加过类似工程施工、有丰富管理及施工经验的 人员，在仔细研究图纸，明确工程特点、充分了解施工环 境、准确把握业主要求的前提下，成立编制专题小组，集 思广议、博采众长，力求本方案切合工程实际，思路先进， 可操作性强。 第二节编制依据 2.1 中国建筑西南设计研究院设计的工程设计图纸。 2.2 内江市第一人民医院综合业务大楼工程施工招 标文件及图纸等。 2.3 ISO9002 质量体系对施工企业的具体要求。 9 2.4 我公司的人力资源、技术水平、机械设备装备 情况及管理制度。 2.5 国家和行业现行的施工及验收规范。 混凝土结构工程施工及验收规范 (GB50204-92) 建筑机械使用安全技术规程(JGJ33-86) 地面与楼地面工程施工及验收规范(GB50209-95) 施工现场临时用电安全技术规范(JGJ46-88) 屋面工程技术规范(GB50207-94) 建筑施工高处作业安全技术规范(JGJ80-91) 建筑装饰工程施工及验收规范 (JGJ73-91) 龙门架及井架物料提升机安全技术规范(JGJ88- 92) 地基与基础工程施工及验收规范 （GBJ202-83） 建筑安装工程质量检验评定统一标准(GBJ300-88) 钢筋焊接及验收规程 (JGJ18-96) 建筑工程质量检验评定标准(GBJ301-88) 砌体工程施工及验收规范(GB50203-98) 木结构工程施工及验收规范(GBJ206-83) 建筑排水硬聚氯乙烯管道工程技术规范 (CJJT29-98) 建筑施工安全检查标准(JGJ59-99) 2.6 地方和行业现行的施工工艺和工法。 10 第二章 工程概况及工程特点 第一节工程环境 本工程位于内江市第一人民医院内，三通一平已具备。 根据现场踏勘资料，该工程施工场地占地面积较小，坡坎 较多，材料进出较为不便，施工道路等需分施工阶段做好 现场总平面规划，以充分利用场地，合理组织施工；该工 程公用配套设施完善，水、电供应能满足工程要求。 第二节工程概况 2.1 建筑概况（见工程概况表） 工程概况表 建设 单位 内江市第一人 民医院 工程名称 内江市第一人民医院综 合业务大楼 设计 单位 中国建筑西南 设计研究院 工程总工期 730 日历天（招标工 期） 工程 地址 内江市第一人 民医院内 建筑物 安全等级 二级 抗震 设防 等级 6 结构类型框架-剪力墙结构体系 建筑 主体 层数 地下二层，地上二十一层 建设 规模 总建筑面积 36705 m2（据设计图所示） 11 地 基 持力层：中风化泥质砂岩 基 础 人工挖孔嵌岩桩 墙体 外墙：砼空心小型砌块 内墙：地下二层隔墙采用 240 厚粘土砖，地下一层以上 隔墙采用加气砼砌块，用 M5 混合砂浆砌筑。 柱矩形框架柱 梁、 板 现浇钢筋混凝土梁、板，板厚 120mm，150mm，200mm，300mm。 上 人 屋 面 防水材料为 2DSBS 防水卷材与细石砼二道防水组成； 保温材料为 1：6 水泥珍珠岩，最薄处 35 厚； 保护层为 200200 凹凸花纹瓷砖为面砖。 屋 面 不 上 人 屋 面 防水材料为 2DSBS 防水卷材； 保温材料为 1：6 水泥珍珠岩，最薄处 35 厚。 内 墙 一般过道、病房、儿科为浅粉红色乳胶漆涂料饰面， 水泥砂浆打底；设备用房、地下室为 1061 涂料面， 水泥砂浆打底；手术室为卡索板衬墙。 顶 棚 1#顶棚为铝合金龙骨矿棉板吊顶； 2#顶棚为铝合金龙骨碳涂层铝板吊顶； 3#顶棚为水泥砂浆顶棚，面刷 1061 涂料； 4#顶棚为水泥砂浆顶棚，面刷防水乳胶漆； 5#顶棚为轻钢铝龙骨铝扣板顶棚。 装 饰 装 修 外 墙 铝塑板饰面； 裙房部分为干挂花岗石及涂料饰面。 12 楼地 面 病房、卫生间为 200200 防滑地砖，墙面砖 200300； 底层为花岗石地面；顶层、电梯机房为水泥豆石地面； 二层休息厅、一般病房、过道、办公、楼电梯间为彩色 水磨石地面。 门 全玻门、防火门、木门、百叶门 门窗 窗 外窗为塑钢窗；楼梯间为隔热隐框玻璃幕墙，一、 二层大厅位置采用无框玻璃幕墙； 2.2 结构概况 本工程基础采用人工挖孔坎岩桩，持力层为中风化泥 质砂岩。 本工程结构采用现浇钢筋砼框架-剪力墙结构。砼强度 等级如下表： 砼等级备注 标高层号 梁板柱剪力墙 - 0.050 32.150 1-8 C30C45C30 32.150 46.55 0 8-12 C30C40C30 46.550 以上 12-屋面 C30C35C30 13 2.3 设备安装工程概况 一 工程简介 该大楼属以医疗为主的现代化高层建筑智能大楼。 整个设备安装工程涉及到建筑安装工程质量检验评定标 准划分的， 建筑电气安装工程 、 建筑采暖卫生与煤 气工程 、 通风与空调工程 、 电梯安装工程四大分部 工程，29 个分项工程。以及施工专业性很强的自动喷水灭 火系统、医疗气体系统、火灾自动报警与控制系统、寻呼 系统、防烟排烟系统、闭路系统、电话系统、电梯系统、 PDS 综合布线系统、BAS 大楼自动化系统等。 二分部工程主要内容 （一）建筑采暖卫生与煤气工程分部 该工程管道部分有生活给水系统、排水系统、消火栓 消防系统、自动喷淋系统、雨水系统、冷却循环系统。包 括：室内给水管道安装、室内给水管道附件及卫生器具、 给水配件安装、室内给水附属设备安装、室内排水管道安 装、室内排水卫生器具安装等六个分项。 14 1生活给水系统：采用分区的方式供给。地下一层 至四层为低区，该区生活用水由城市自来水管网供给。第 二供水区（中区）：五至十一层，由设在最高层机房顶上 的调节水箱经减压阀减压后供给，管网为上行下给方式， 经分区后中区最大供水静压为 0.12MPa。第三供水区（高 区）：十二至十九层，其供水由设在最高层机房顶上调节 水箱直接供给，水箱设置高度能满足最不利用水点 6-7m 的水压要求，高区最大供水压力控制在 0.4Mpa 以内。 2排水系统：地下室污、废水采用潜水泵提升排至 室外。地下室以上卫生间为单位管系统，直接排至室外。 主楼污水设专用通气立管排水。 3雨水系统：屋面雨水为内排水系统，设雨水立管 排至室外雨水管井。 4消火栓系统：采用分区的方式供给，地下二层至 设备层为低区，五层至十九层为高区，二个分区共用一组 消防泵，低区高区均设减压稳压阀减压稳压，以满足不利 消火栓处静压不超过 0.4Mpa 的水压要求。水箱设置高度 能满足最不利点消火栓 7m 静水压的要求。消防泵房设于 15 地下一层。地下一层还设有消防储水池。 5自动喷水灭火系统：自喷系统采用减压阀分区， 主楼分成四个区；一区：一层至四层；1 个报警阀组。二 区：五层至九层；一个报警阀组。三区：十层至十四层； 一个报警阀组。四区：十五层至十九层；一个报警阀组。 四个分区共用一组消防泵，消防泵置于地下一层消防泵房 内。 6热水系统：采用循环供热方式，由设在地下一层 的锅炉房提供热源，共分三个区，一层至四层为低区，五 层至十一层为中区，十二层至十九层为高区，每根立管顶 端设自动排气阀。 7冷却循环系统：设计采用机械循环冷却水系统， 选用冷却塔及循环泵与空调冷水机组相对应。冷却塔置于 屋面上。 8分部工程主要安装工程量 各类阀门 336 个，PP-R 热熔给水管 4635 米，PP-R 热 水管 3892 米，高层排水塑料管 7256 米，各类水泵 10 台。 16 （二）通风与空调工程分部 本工程通风空调工程主要包括地下室机械通风防排烟、 楼梯间及前室加压送风系统，地上一层至十九层的办公场 所、病房、手术室的空调系统，空调工程设计为一般舒适 性空调。此部分工程主要包括金属风管制作分项、无机玻 璃钢制作分项、风管及部件安装分项、制冷设备安装分项、 制冷管道安装分项、通风机安装分项等共 12 个分项工程。 1空调部分 1） 空调区室内设计参数； 夏季：大厅、药房、医护用房等为 24-26C，湿度 55-65%；病房、医疗检查用房：温度 24-26C，湿度 55- 65%；手术室：温度 22-24C，湿度 55-65%；冬季：大厅、 药房、医护用房等为 18-20C，湿度 35-55%；病房、医 疗检查用房：温度 20-22C 湿度 35-65%；手术室：温 度 22-26C 湿度 35-55%。 2).空调方式 四层手术室及其配套用房采用净化空调，其余各层房 17 间采用普通空调。 四层手术室及其配套用房采用一次回风空气系统、药 房、大厅、休息厅、活动室和重症监护室采用吊顶式空调 器加新风系统，其余病房和医护用房采用风机盘管加新风 系统。新风机组在一至三层、五至十九层每层设置，分别 为本层服务。四层采用风冷热泵机组提供冷热源，一至三 层和五至十九层采用螺杆式冷水机组加汽-水换热器提供 冷热源。 2机械通风系统 1）地下室车库及设备用房分别设机械送、排风系统。 2）车库战时作人防用，设置清洁式通风及滤毒式通 风。 3）氧气站房设置事故排风系统。 4）裙房卫生间设集中排气系统。 5）储油间设置机械排风系统，自然补风。 3防排烟系统 1）2#.3#.4#防烟楼梯间及合用前室分别设加压送风 18 系统，正压送风风机设在十九层屋顶。 2）防排烟系统由消防中心集中控制。 4.通风空调系统主要工程量： 通风、防排烟主要工程量：各类风机安装 35 台，消 声器安装 6 台，换气扇安装 440 台，各类防火阀安装 493 台，风口安装 195 台，调节阀安装 12 台，无机玻璃钢风 管制作安装：1169m2。 (三).电气分部工程 电气部分包括变配电、照明、电力、防雷接地、空调、 水泵、风机控制、消防报警及联动控制，电视电缆系统， 保安监控系统及 PDS 综合布线系统，背景音乐/火箭广播 系统等。 该工程由供电局引来二路 10KV 高压电源，另设一台 576KW 应急柴油发电机组供市电失电时，消防等重要设备 使用。非消防时应急柴油发电机组可供市电失电时,照明、 生活泵、网管等非消防重要设备用电，火灾时由消防控制 室分励脱扣断电，变配电室设于地下一层，发电机房也罢 设于地下一层。本工程消防用电设备（包括消防泵、消防 19 梯、防排烟风机、防火卷帘、消防中心、事故照明等）等 用电为一级负荷，其余为二、三级负荷。 1电力部分包括空调系统、排烟系统、消防系统、电 梯等动力用电，供电电压 220380V，使用电压 220/380V，电梯、生活水泵，冷冻机房及大容量集中负荷， 重要负荷等用电设备采用放射式供电，其余设备以树干 放射式混合配电。消防用电设备采用双电源末端自投装置 供电。消防用点电设备采用 ZRVV0.6/1KV 电缆穿越钢 管、地板、墙内暗敷或电气竖井内明敷。 2照明部分供电电压为 220380V；使用电压 220380V，一-十九层的照明及医疗设备电力回路采用 PB-YJV-Q-0.6/1KV 四芯拧绞型预分支电缆,电力支线及照 明支线(除冷冻机房內至冷水机组及配套设备选用 YJV- 0.6/1KV 型电缆)选用 BV-0.75KV 型导线。 3防雷接地部分：本工程按二类型防雷建筑考虑，屋 顶采用镀锌圆钢沿女儿墙、屋角、屋脊敷设用避雷带，利 用结构柱内两根主筋，通长焊接作引下线，利用建筑物基 础钢筋网作自然接地体，同时预留外引人工接地体装置， 20 强弱电共用接地极，接地电阻小于 1 欧姆，利用结构圈梁 钢筋作均压环，各种竖向金属管道每三层应于均压环连接 一次，且垂直金属管道应在底部与防雷装置相连，为防侧 击雷，应将 30 米及以上部分外墙上的金属门窗、栏杆等 较大金属物直接或通过金属门窗与防雷装置相连，均压环 应与防雷引下线相连。进入建筑物所有金属管道、电缆金 属外皮等应就近于防雷装置连通。屋面所有金属件应与防 雷装置作可靠连接。病房卫生间、手术室、重病监护室等 作等电位联接，该区域內所有电气装置及装置外可导电部 份及楼板板內钢筋与局部等电位联接线相连。医疗设备设 专用接地线引至室外同水平接地体相连。本工程采用 TN S 接地保护型式，手术室 ICU、CCU 等局部采用 IT 式。 4消防报警及消防控制系统：本大楼为一类高层，属 一级保护对象，采用控制中心报警系统进行总体保护，消 防中心设于地下一层。火灾报警采用二总线制,联动控制 采用总线制与多线结合的方式。火灾探测器协调部位：病 房、手术室、车库、地下室、设备机房、库房、电缆竖井、 走道、前室、厨房等及其它需要设置的场所。消防中心联 21 动功能：接收火灾探测器、手动报警按钮、消火栓按钮、 湿式报警阀、水流指示器等报警信号，可遥控消防泵、喷 淋泵、排烟风机、送补风机、正压风机、应急照明、防火 卷帘等消防设备，可开启排烟阀，正压送风阀、关闭防火 阀，分层开启火灾应急广播，切断有关非消防电源，强制 电梯落底首层等。消防配电管线外露部分应在钢管外壁上 刷防火漆保护。消防泵、喷淋泵等消防设备可由消防中心 遥控亦可就地手动控制，火灾时可由消防中心遥控停止空 调通风系统，断开照明电源，其他非消防电源可由消防中 心视具体情况通知变电所切断。 5电视电缆系统：电视信号由市有线电视网引来，前 端箱设于地上一层弱电竖井内，各层在弱电竖井内预留电 视器件箱，在病房设电视插座。本工程系统采用 50MH 邻 频传输，用户端电平为 644dB。 6保安监控系统：机房设于地下一层，在主要出入口、 候诊厅、车库及主要走廊內等处安装摄像机，摄像机具体 位置、方位由二次装修时定。 7PDS 综合布线系统：本工程语言、数据通信采用综 22 合布线系统，在主楼地上一层设电缆进线室。电话、光纤 电缆由市电信局引来，语音主干线采用大对数电缆，数据 主干线采用光纤电缆，水平子系统采用五类传输线。 8背景音乐/火警广播系统：广播机房设于地下一层， 与消防控制室和用，火灾时，切换着火层、上下一层为火 警广播。 9. 电气部分主要工程量： 强电：柴油发电机 1 台，电缆敷设 9368 米，桥架 3900 米，配电箱及开关箱 229 个，灯具安装 9300 套，开 关插座 3500 个，线管敷设见设计，铜芯绝缘电线 139000 米。 第三节工程特点 3.1 建筑的重要性及影响 本工程投资大，社会影响深远，对施工单位来说不仅 具有经济意义，而且具有重要的社会意义。所以本工程的 质量，进度，现场文明、安全管理都将产生多方面的影响， 我公司将倍加珍惜这次机会，派出坚实的项目阵容，以雄 厚的技术力量、丰富的施工经验、先进的施工手段、超前 的意识完成此工程，让业主体验到高品质的使用价值，为 23 西部开发建一座丰碑工程。 3.2 土建部分工程特点： 3.2.1 该工程工程量大（总建筑面积 36705m2） ，需 分段合理组织，科学优化。 3.2.2 工程大，质量要求高，施工测量非常关键。 3.2.3 该工程属高层建筑，涉及施工专业很多，各 专业、工种间的协调配合工作一定要事先有安排、过程有 监督，事后有检查，始终有记录，具备责任可追溯性。 3.2.4 该工程设计外型独特，与周围自然地理环境协 调统一一致，是一座标志性的建筑。 3.3 安装部分工程特点： 该工程属高层建筑施工，工程具有单位空间内工作量 大，内部设施、设备齐全，技术先进，装饰水准高，现代 化管理程度强，施工专业多，工种多，配合复杂，单位工 程施工，是由土建、安装、装饰、专业施工队统筹协调， 配合施工的系统工程。进度和质量是靠各专业、分包专业 施工队依据工程进展情况的主次关系在不同的施工阶段， 不同的作业对象，不同的环节，采用不同的施工方法，统 24 筹兼顾，密节配合，合理的交叉流水作业，循序渐进地互 为转换工作场面。以工序进度保证工程进度，以工序质量 保证工程质量，以分项工程保证分部工程，以分部工程保 证单位工程，满足业主工期、质量的要求。整个施工过程 具有下属特点： 1组织管理要求高。各专业队、各工种要求施工中 高度统一，密切配合。 2施工组织严密。实施性施工组织设计，施工方案 中的工序安排、工序间的衔接要求科学合理严密互为协调， 保证总体实施性施工组织设计的需要。 3施工专业多，配合面广。该工程涉及面广，专业 多，系统复杂，专业与专业之间，工种与工种之间，总包 与分包之间，配合要求高，电气管线暗敷及吊顶内管线敷 设量大，必须严格配合土建主体及装饰施工。设置于吊顶 内的各种管道和附着与吊顶顶棚的空调部件，消防原件， 电气原件，也必须紧密配合装饰进行。总包和分包之间工 程划界要求清晰，落实各专业施工范围和各自接口的处理。 25 4地下室面积大。设备安装具有一定的工序转换条 件，抢工条件。 5感观质量，半成品、成品保护要求高。施工单位必 须制定详细的半成品、成品保护措施，对地下室、走廊、 病房及影响感观质量的部位，必须进行相关专业之间的协 调，以保证建筑、装饰、安装三者的整体美观协调。 第三章 工程管理目标 第一节质量目标 国家西部开发战略的实施，社会医疗事业蓬勃发展的 广阔前景，均为本工程施工提供了一个诱人的背景，作为 国家大型施工企业，我公司有实力，更有信心将本工程建 设成为一个精品工程，为此，我公司为本工程确定的质量 目标就是：确保优良，争创四川省“天府杯” ，并力争获 得国家“鲁班奖” 。 第二节工程进度目标 工程能尽早交付使用是建设方和施工方共同的心愿， 但确保工程质量更是我公司至高无上的第一原则，因此， 在确保工程质量的原则下，结合我公司在全国各地施工同 类工程的丰富经验，综合考虑本工程的特点、建设方的需 26 要、我公司的技术及施工实力，经反复测算，科学编排， 我公司最后确定本工程的工期为 620 天。 第三节安全生产目标 杜绝死亡及重伤事故，轻伤率2，8 75 板 8100 875 梁 8100 275 悬臂构件 2100 第三节框架混凝土工程 因本工程混凝土工程量大且施工范围大，混凝土采用 现场集中拌制。 3.1 材质要求 3.1.1 拌和物的入模坍落度控制在 37cm。 102 3.1.2 水泥选用 32.5 等级普通水泥，石子粒径 540mm，含泥量不得大于 1%；砂采用细度模数为 2.33.0 的中粗砂，含泥量不得大于 3%。 3.2 新拌混凝土性能要求： 3.2.1 施工时混凝土拌合物具有良好的工作性能， 和易性好，便于搅拌、运输、浇注、振捣密实、充满模型， 并且始终均匀。 3.2.2 混凝土收缩、徐变小，温度变形系数小，不 产生不均匀的变形，无非荷载作用的有害裂缝。 3.2.3 混凝土高密实，对环境中侵蚀介质有足够的 抵抗力，不发生碱集料反应。 3.2.4 强度达到设计要求的强度，并在后期能持续 增长而无倒缩；经济上尽可能降低成本。 3.3 混凝土的浇筑 3.3.1 浇筑的基本要求： 浇筑前的准备工作：对钢筋和预埋件必须进行严格检 查做好隐蔽验收记录，清理干净杂物，对砂浆找平层及模 板应浇水润湿，但不得积水。 103 3.3.2 浇筑的基本要求： 倾落的自由高度不应超过 2m；浇筑竖向结构砼前， 应在浇筑处底部填 50100 厚与砼内砂浆成分相同的水泥 砂浆。 3.4 砼的振捣 3.4.1 振捣设备：本工程采用插入式振动器（柱、 梁结构）与平板振动器（板）进行捣实工作。 3.4.2 振捣方法：垂直振捣和斜向振捣。 3.4.3 操作要点： 插入式振动器： 要“快插慢拔” ；振动器插点要均匀 排列。振捣普通砼，每次移动的距离（即两点插点间距） 不宜大于振动器作用半径的 1.5 倍（振动器的作用半径一 般为 300400mm） ，最边缘的插点距离模板不应大于有效 作用半径的 0.5 倍。每一插点的振捣延续时间应使砼表面 呈现浮浆和不再沉落，一般每点振捣时间为 20S30S。振 动器应避免碰撞钢筋、模板、芯管、预埋件等。 3.4.4 平板式振动器：平板振动器在一位置上应连 续振动一定时间，一般为 25S40S，以砼表面均匀出现浮 104 浆为准。振动器的移动距离应保证振动器的平板能覆盖已 振实部的边缘，前后位置相互搭接 35cm，以防漏振。 3.5 混凝土的养护 覆盖浇水养护： 应在砼浇筑后 12h 内对砼加以覆盖 和浇水，砼的养护时间，对于普通砼不少于 7d；浇水次数 应保持处于润湿状态。砼养护用水为自来水。 3.6 混凝土试块制作 3.6.1 试块组应满足每 100m3不少于一组，每台班不 少于一组（坍落度测试次数同试块） 。 3.6.2 试块制作完成后应送入试验室进行标准养护， 另外加做一组留在现场与结构同条件养护作为承重模板拆 除时强度依据。 第四节上部砌体工程 4.1 砼空心小型砌块砌筑施工要点与措施： 4.1.1 施工前，应先将基础面或楼地面按标高找平， 然后按设计图纸放出墙的轴线，并立好皮数杆。 4.1.2 砌筑前，应清理空心砌块表面的污物，检查空 心砌块外观质量和出厂日期，不得使用断裂空心砌块砌筑， 105 不准使用龄期不足 28d 的空心砌块进行砌筑。 4.1.3 空心砌块应逐块铺砌，灰缝应做到横平竖直， 全部灰缝均应填铺砂浆，然后将空心砌块上墙挤压至要求 的尺寸。水平灰缝的砂浆饱满度不得低于 90%，垂直灰缝 的砂浆饱满度不得低于 60%。 4.1.4 砌体内不设脚手眼，如必须设置时，可用空心 砌块侧砌，利用空心砌块孔洞作为脚手眼，砌体砌筑完成 后，用 C15 砼将脚手眼填塞密实。 4.1.5 填充墙与柱梁板的联接：梁板下应在轻质墙构 造住处伸出钢筋与构造柱主筋焊接或搭接；填充墙与柱的 联接处沿柱高留设 26500，拉筋伸出柱外皮 700mm， 锚入柱内250mm。 4.1.6 轻质填充墙的构造详图集西南 G701（一） 框 架轻质填充墙构造图集 。 4.1.7 框架围护填充隔墙要在主体结构全部完成后由 下而上地砌筑，每层填充隔墙砌至梁底后，要待砌体充分 沉实后（一般为 5 天） ，再砌筑最上端 300mm 红砖斜砌。 砼空心砌块施工工艺流程如下： 106 4.1.8 填充墙与柱子、抗震墙之间需设通长现浇钢 筋混凝土带 60 厚，纵筋 281200，横向短筋 6300，当现浇钢筋混凝土带兼作过梁时，断面加高， 配筋同过梁。 4.1.9 填充墙内外墙在门窗洞两侧设构造柱，沿墙长 砌块加工 配备砂浆 立皮数杆 楼地面弹线 砌块洒水 砌块装车 地面运输 垂直运输 楼面运输 砌块洒水 砌 空心块 勒 缝 镂槽钻空 107 每 2m 设构造柱，构造柱主筋应与上部梁板伸出的锚筋焊 接或绑扎。 4.0 当框架砌体填充墙外窗宽度大于 2.0m 小 于 3.0m 时，在窗台顶面设置锚固于框架柱的通长拉梁， 其截面高度为 120，宽度同墙厚，主筋为 410，箍筋为 6200,混凝土 C20，主筋锚固长度 300，当窗洞宽度 大于 3.0m 时，在窗台顶面设置拉结梁同前，同时在窗裙 墙中设置构造柱，其截面为 200200，主筋为 410，箍 筋 6150，混凝土 C20，主筋锚入框架梁及拉结梁内 300。 4.1 当填充墙长度大于 5m 时，每隔 4m 设置 一个构造柱，其尺寸为 200200，钢筋： 4106200，应先砌墙后浇构造柱，墙体应留马牙 槎。 第五节脚手架工程 本工程一至五层采用双排全封闭外架，五层以上施工 采用悬挑脚手架。 一、悬挑脚手架 108 (一)搭设方案 本工程挑架设一道支撑，五层悬挑，共 14 步架。 1水平悬挑梁：采用10 工字钢，纵距为 1.5m。在 一层底板上埋设两个 25 钢筋环固定。 2斜拉杆：采用 12 圆钢拉杆，纵向间距 1.5m。拉 结点采用 25 圆钢预埋在一层柱、梁上部。 3立杆：横距为 1.2m，纵向距离 1.5m，与结构距离 300mm，相邻接头的位置应错开布置在不同的步距内，与 相邻大横杆的距离不宜大于步距的三分之一。立杆直接套 在挑梁上焊牢的 25 钢筋头上，以防 止滑移。 4小横杆：操作层的间距按 1.0m，其余按 2.0m 搭设于大横杆之上， 在相邻杆间根据需要可增设
