EPM570T100C5N引脚对应表
专用引脚
100-pin TQFP 对应的管脚
IO/GLK0
12
IO/GLK1
14
IO/GLK2
62
IO/GLK3
64
IO/DEV_OE
43
IO/DEV_CLRn
44
TDI
23
TMS
22
TCK
24
TDO
25
GNDINT
11,37,65,90
GNDIO
10,32,46,60,79,93
VCCINT
13,39,63,88
VCCIO1
9,31,45
VCCIO2
59,80,94
Total User IO pins
76
1. 对于EPM570芯片，所有的VCCINT引脚必须连接3.3V或2.5V，但是不能同时连接两个。
2. VCCIO引脚（VCCIO1或者VCCIO2）可以连接3.3V,2.5V,1.8V,1.5V。

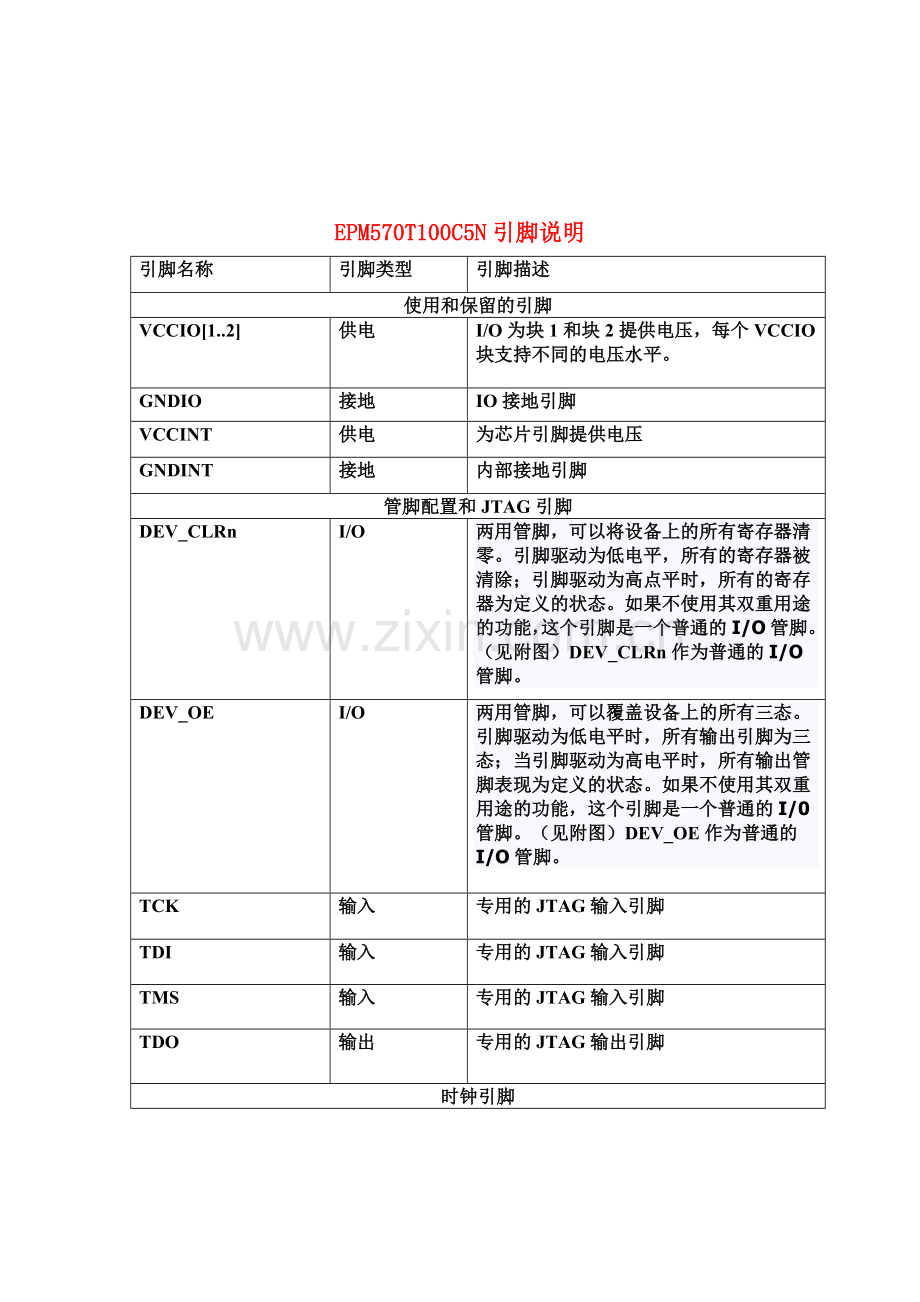

EPM570T100C5N引脚说明
引脚名称
引脚类型
引脚描述
使用和保留的引脚
VCCIO[1..2]
供电
I/O为块1和块2提供电压，每个VCCIO块支持不同的电压水平。
GNDIO
接地
IO接地引脚
VCCINT
供电
为芯片引脚提供电压
GNDINT
接地
内部接地引脚
管脚配置和JTAG引脚
DEV_CLRn
I/O
两用管脚，可以将设备上的所有寄存器清零。引脚驱动为低电平，所有的寄存器被清除；引脚驱动为高点平时，所有的寄存器为定义的状态。如果不使用其双重用途的功能，这个引脚是一个普通的I/O管脚。
（见附图）DEV_CLRn作为普通的I/O管脚。
DEV_OE
I/O
两用管脚，可以覆盖设备上的所有三态。引脚驱动为低电平时，所有输出引脚为三态；当引脚驱动为高电平时，所有输出管脚表现为定义的状态。如果不使用其双重用途的功能，这个引脚是一个普通的I/0管脚。（见附图）DEV_OE作为普通的I/O管脚。

TCK
输入
专用的JTAG输入引脚
TDI
输入
专用的JTAG输入引脚
TMS
输入
专用的JTAG输入引脚
TDO
输出
专用的JTAG输出引脚
时钟引脚
GCLK[0..3]
I/O
两用时钟引脚，连接到全局时钟网络。如果不使用双重用途，该引脚是一个普通的I/O管脚。（见附图）GCLK作为全局时钟。

EPM570T100C5引脚图

EPM570T100C5N PCB封装：
