表8.12金属封闭母线装置单元工程安装质量验收评定表.doc

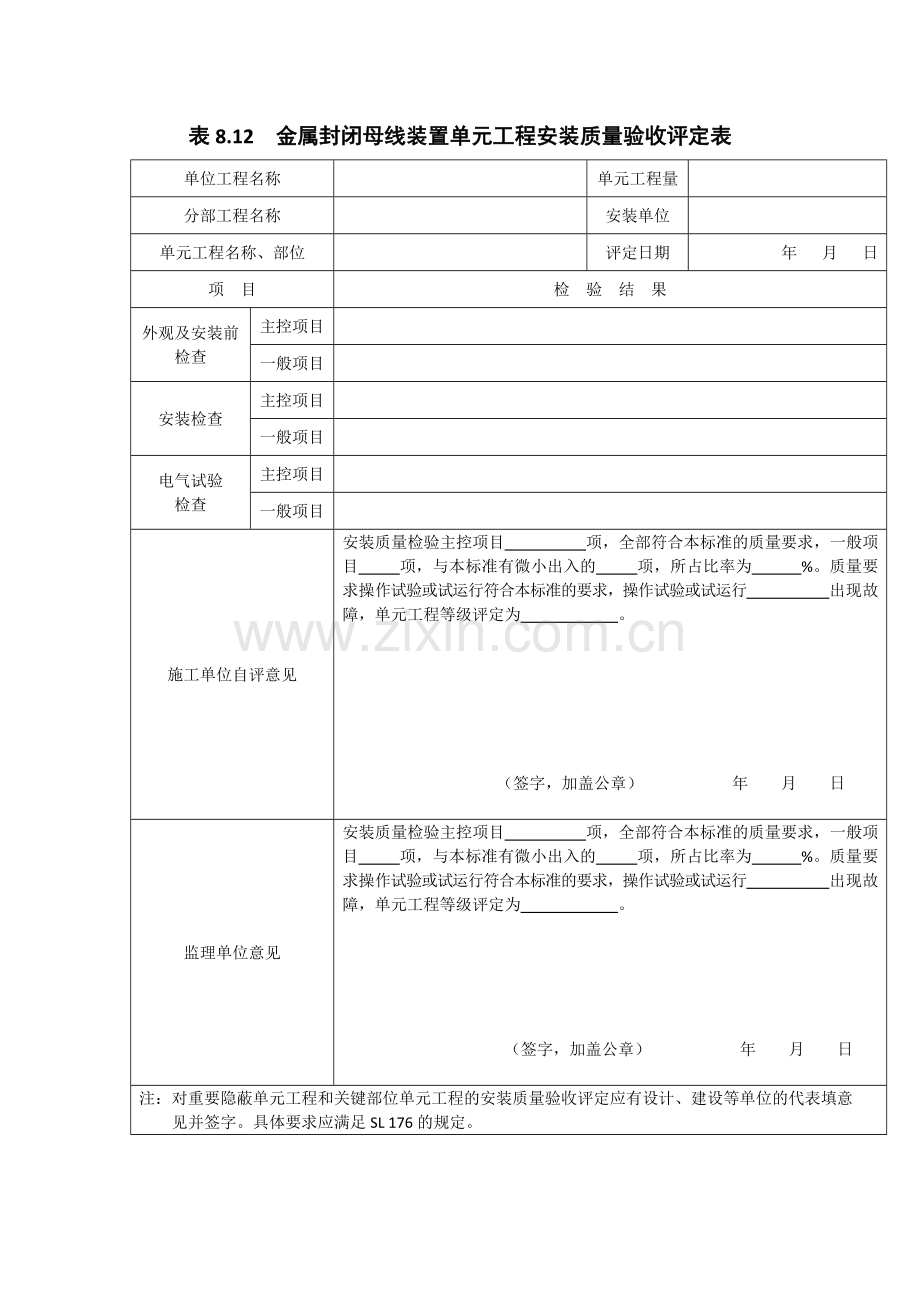

表8.12 金属封闭母线装置单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年 月 日项 目检 验 结 果外观及安装前检查主控项目一般项目安装检查主控项目一般项目电气试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目 项，全部符合本标准的质量要求，一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程等级评定为 。 （签字，加盖公章） 年 月 日监理单位意见安装质量检验主控项目 项，全部符合本标准的质量要求，一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程等级评定为 。（签字，加盖公章） 年 月 日注：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填意见并签字。具体要求应满足SL 176的规定。表8.12.1 金属封闭母线装置单元工程（部分）质量检查表编号： 日期： 分部工程名称单元工程名称安装部位安装单位开、完工日期项 目质 量 标 准检 验 结 果检验人（签字）外观及安装前检查一般项目1外观1）母线表面应光洁平整，无裂纹折叠、夹杂物及变形、扭曲等缺陷；2）成套母线各段标志清晰，附件齐全，外壳无变形，内部无损伤；螺栓连接的母线大街面应平整，镀层覆盖均匀、完好；3）母线及金属构件涂漆均匀，无起层、皱皮等缺陷2安装前检查1）核对母线及其他连接设备的安装位置及尺寸；2）外壳内部、母线表面、绝缘支撑件及金属表面洁净；3）绝缘及工频耐压试验符合产品设计文件要求检查意见： 主控项目共 项，其中符合本标准质量要求 项；一般项目共 项，其中符合本标准质量要求 项，与本标准有微小出入 项。安装单位（盖章） 年 月 日监理工程师（签字） 年 月 日表8.12.2 金属封闭母线装置安装单元工程（部分）质量检查表编号： 日期： 分部工程名称单元工程名称安装部位安装单位开、完工日期项 目质 量 标 准检 验 结 果检验人（签字）安装检查主控项目1母线调整1）离相封闭母线相邻两母线外壳的中心距离应符合设计文件要求，尺寸允许偏差为5mm；2）母线与设备端子的连接距离应符合设计文件要求；当采用伸缩节连接时，尺寸允许偏差为10mm；3）母线与设备端子罩法兰间的连接距离应符合设计文件要求；当采用橡胶伸缩套连接时，尺寸允许偏差为10mm；4）母线导体或外壳采用对接焊口连接方式时，纵向尺寸偏差允许为5）母线导体或外壳采用搭接焊连接方式时，纵向允许偏差为15mm；6）离相封闭母线中的导体和外壳的同心度允许偏差为5mm；7）外壳短板安装符合产品技术文件要求2母线焊接母线焊接采用气体保护罩，焊接接头直流电阻不大于规格尺寸均相同的原材料直流电阻的1.05倍。母线焊接应符合GB 50149的规定3母线螺栓连接连接螺栓用力矩扳手紧固，紧固力矩值应符合GB 50149的规定4母线外壳及支持结构金属部分接地1）全连式离相封闭母线的外壳应一点或多点通过短路板接地，至少在其中一处短路板上有一个可靠的接地点；2）不连式离相封闭母线的每一段外壳有且仅有一点接地；3）共箱封闭母线的外壳应有可靠的电气连接，其中至少有一段外壳应可靠接地一般项目1母线吊装检查无碰撞和擦伤2密封检查1）穿墙板与封闭母线外壳间密封符合设计文件要求；2）微正压金属封闭母线安装后密封良好3母线与电气设备连接母线与电气设备的装配及接线符合设计文件要求检查意见： 主控项目共 项，其中符合本标准质量要求 项；一般项目共 项，其中符合本标准质量要求 项，与本标准有微小出入 项。安装单位（盖章） 年 月 日监理工程师（签字） 年 月 日表8.12.3 金属封闭母线装置安装单元工程（部分）质量检查表编号： 日期： 分部工程名称单元工程名称安装部位安装单位开、完工日期项 目质 量 标 准检 验 结 果检验人（签字）电气试验检查主控项目1绝缘电阻应符合GB 50150的规定及产品技术文件要求2相位检查相位正确3交流耐压试验应符合GB 50150的规定检查意见： 主控项目共 项，其中符合本标准质量要求 项；一般项目共 项，其中符合本标准质量要求 项，与本标准有微小出入 项。安装单位（盖章） 年 月 日监理工程师（签字） 年 月 日
