互换性与测量技术基础总复习题(答案).doc

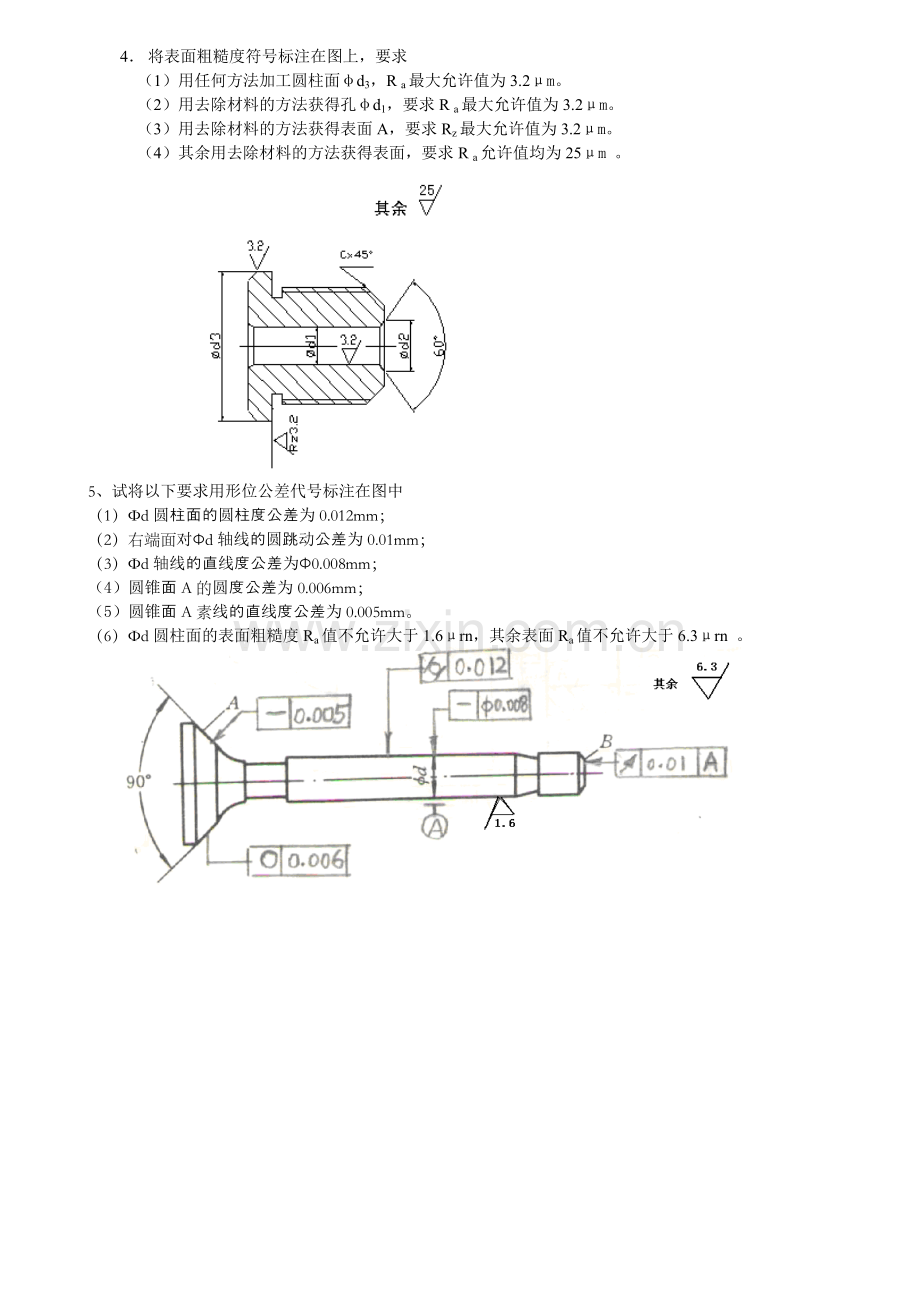

1将下列技术要求标注在图上（1）圆锥面的圆度公差为0.01 mm，圆锥素线直线度公差为0.02 mm。（2）圆锥轴线对d1和d2两圆柱面公共轴线的同轴度为0.05 mm。（3）端面对d1和d2两圆柱面公共轴线的端面圆跳动公差为0.03 mm。（4）d1和d2圆柱面的圆柱度公差分别为0.008 mm和0.006 mm。（5）d1和d圆柱面的表面粗糙度Ra值不允许大于08rn，其余表面Ra值不允许大于3.2rn 。2试将下列技术要求标注在图上。（1）2-d轴线对其公共轴线的同轴度公差为0.02mm。（2）D轴线对2-d公共轴线的垂直度公差为100 ：0.02 mm。（3）槽两侧面对D轴线的对称度公差为004 mm。3将下列技术要求标注在图上（1）左端面的平面度公差为0.01 mm，右端面对左端面的平行度公差为0.04 mm。（2）70H7孔的轴线对左端面的垂直度公差为0.02mm。（3）210h7轴线对70H7孔轴线的同轴度公差为0.03mm。（4）4-20H8孔的轴线对左端面（第一基准）和70H7孔轴线的位置度公差为0.15mm。4 将表面粗糙度符号标注在图上，要求（1）用任何方法加工圆柱面d3，R a最大允许值为3.2m。（2）用去除材料的方法获得孔d1，要求R a最大允许值为3.2m。（3）用去除材料的方法获得表面A，要求Rz最大允许值为3.2m。 （4）其余用去除材料的方法获得表面，要求R a允许值均为25m 。5、试将以下要求用形位公差代号标注在图中（1）d圆柱面的圆柱度公差为0.012mm；（2）右端面对d轴线的圆跳动公差为0.01mm；（3）d轴线的直线度公差为0.008mm；（4）圆锥面A的圆度公差为0.006mm；（5）圆锥面A素线的直线度公差为0.005mm。（6）d圆柱面的表面粗糙度Ra值不允许大于1.6rn，其余表面Ra值不允许大于6.3rn 。6试将下列技术要求标注在图上（1）大端圆柱面的尺寸要求为45 0 -0.02，并采用包容要求。（2）小端圆柱面轴线对大端圆柱面轴线的同轴度公差为003mrn。（3）小端圆柱面的尺寸要求为25土0007mrn，素线直线度公差为001mrn，并采用包容要求。（4）大端圆柱面的表面粗糙度Ra值不允许大于08rn，其余表面Ra值不允许大于16rn 。五、改错题1改正图中各项形位公差标注上的错误（不得改变形位公差项目）。答案：2答案：3答案：4答案：5答案： 6 答案： 六、计算题1答案： Tf=0.050mm Ymax=-0.010mm ES=+0.020mm EI=-0.010mm 孔尺寸为60+0.020 -0.010mm ，轴尺寸为600 -0.20mm。为基轴制，过渡配合。 2答案：（1）被测要素遵守最大实体要求。 （2）单一要素的实效尺寸=20.02mm 关联要素的实效尺寸=20.05mm （3）直线度公差的给定值为0.02mm，垂直度公差的给定值为0.05mm。 直线度误差的最大允许值为0.12mm，垂直度误差的最大允许值为0.15mm。 （4）若被测要素实际尺寸处处为19.97mm，则此时垂直度误差的允许值为0.03+0.05=0.08，今测得轴线对基准A的垂直度误差为0.09mm超出了允许值，故不合格。3下列各组配合，已知表中的数值，解算空格中的数值，并填入表中。基本尺寸孔轴Xmax 或YminXmin或YmaxTfESEITheseiTs25+0.05200.052+0.030-0.0220052+0.074-0.0300. 10445-0.025-0.05000250-0.0160.016-0.009-0.0500.0414、计算检验轴用工作量规的工作尺寸，并画出量规的公差带图。答案：查表得：IT8=33m，m8的基本偏差为+8m，工件极限偏差为： es=+0.041，ei=+0.008 查表可得，工作量规制造公差T=3.4m，通规制造公差带中心到工件最大实体尺寸距离Z=5m；5、计算检验孔用工作量规的工作尺寸，并画出量规的公差带图。答案：查表得：IT9=62m，H9的孔，工件极限偏差为： ES=+0.062，EI=0 查表可得，工作量规制造公差T=5m，通规制造公差带中心到工件最大实体尺寸距离Z=8m；七、综合题1根据题图，按表列要求填入表中。 a) b) c) 答案 （单位：mm）图例采用公差原则边界及边界尺寸给定的形位公差值可能允许的最大形位误差值a独立0.0080.008b包容MMC边界200.020.02c最大实体MMVC边界19.9950.0050.0262答案： 1、50孔轴线对底面的平行度公差为0.03；2、80孔轴线对底面的垂直度公差为0.02；3、右端面对130孔轴线的圆跳动公差为0.03；4、130孔轴线对50孔轴线的同轴度公差为0.01；5、底面的平面度公差为0.012。3答案：序号名 称公差带形状及含义公差大小（1）圆度同一正截面上，两同心圆之间的区域同心圆之间的半径差为0.004mm（2）圆跳动在垂直于基准轴线的任意测量平面内，圆心在基准轴线A上的两同心圆之间的区域同心圆之间的距离为0.015mm（3）平行度平行于基准面B的两平行平面之间的区域两平行平面之间的距离0.02mm（4）垂直度垂直于基准轴线A的两平行平面之间的区域两平行平面之间的距离0.01mm4答案： 代号解释代号含义公差带形状30G7的孔的轴线与16H6小孔的同轴度公差为0.04mm以16H6孔的理想轴线为轴线，直径为0.04mm的圆柱面所包含的区域外圆锥面相对于基准轴线B的圆跳动公差为0.05mm垂直于被测锥面的理想锥面上距离为0.05mm的两个平行圆之间的区域左端面A相对于基准轴线B的垂直度公差为0.02mm距离为0.02mm，垂直于16H6小孔（基准）轴线的两平行平面之间的区域4个8H9的小孔的轴线相对于第一基准A第二基准B的位置度公差为0.1mm直径为0.1mm的圆柱面，其轴线垂直于基准平面A，且与基准轴线B平行，距离为理论正确尺寸。
