电气识图全套试题及参考答案.pdf

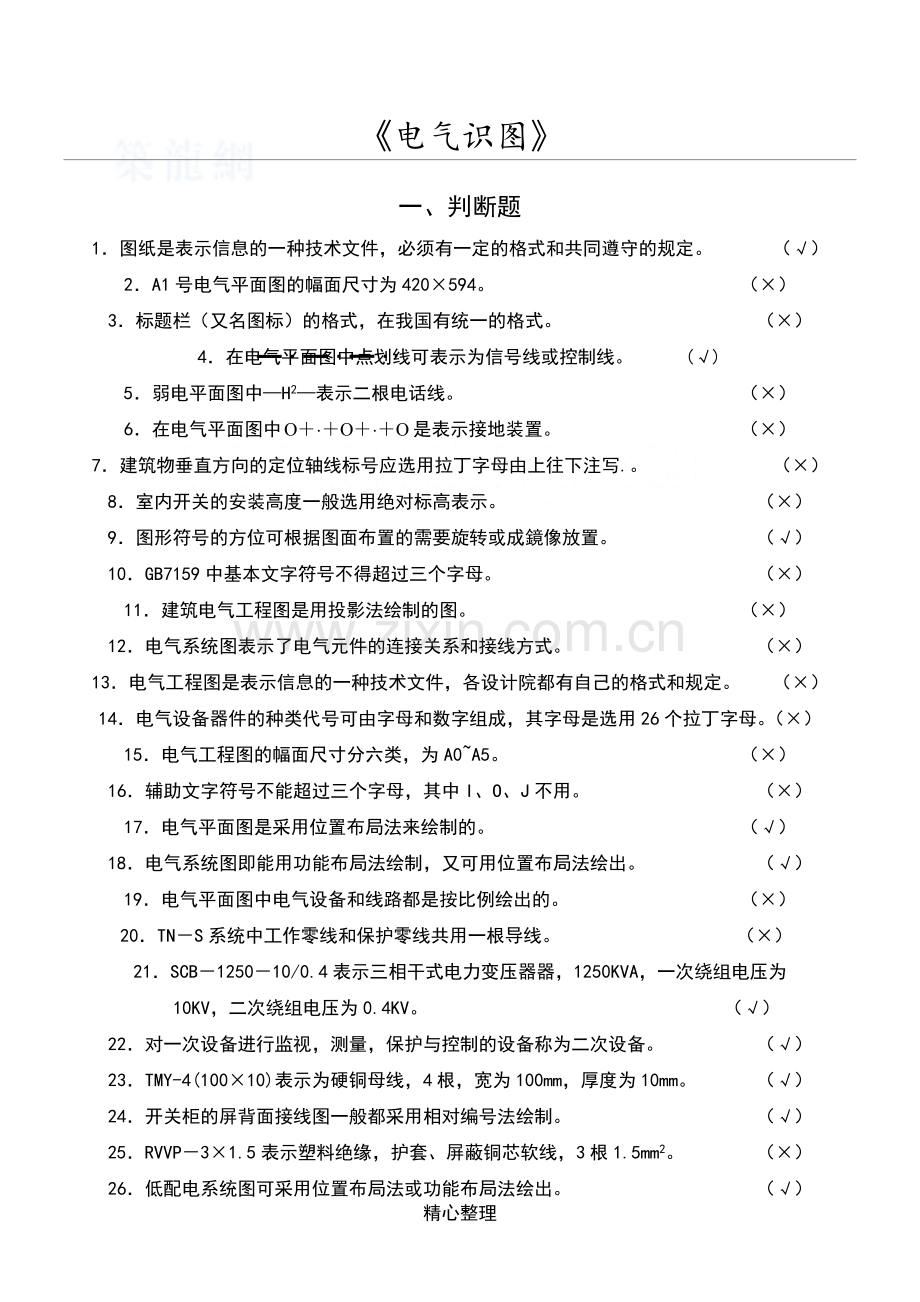

精心整理电气识图一、判断题1图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。（）2A1 号电气平面图的幅面尺寸为 420594。（）3标题栏（又名图标）的格式，在我国有统一的格式。（）4在电气平面图中点划线可表示为信号线或控制线。()5弱电平面图中H2表示二根电话线。（）6在电气平面图中是表示接地装置。（）7建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写.。（）8室内开关的安装高度一般选用绝对标高表示。（）9图形符号的方位可根据图面布置的需要旋转或成鏡像放置。（）10GB7159 中基本文字符号不得超过三个字母。（）11建筑电气工程图是用投影法绘制的图。（）12电气系统图表示了电气元件的连接关系和接线方式。（）13电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定。（）14电气设备器件的种类代号可由字母和数字组成，其字母是选用 26 个拉丁字母。（）15电气工程图的幅面尺寸分六类，为 A0A5。（）16辅助文字符号不能超过三个字母，其中 I、O、J 不用。（）17电气平面图是采用位置布局法来绘制的。（）18电气系统图即能用功能布局法绘制，又可用位置布局法绘出。（）19电气平面图中电气设备和线路都是按比例绘出的。（）20TNS 系统中工作零线和保护零线共用一根导线。（）21SCB125010/0.4 表示三相干式电力变压器器，1250KVA，一次绕组电压为10KV，二次绕组电压为 0.4KV。（）22对一次设备进行监视，测量，保护与控制的设备称为二次设备。（）23TMY-4(10010)表示为硬铜母线，4 根，宽为 100mm，厚度为 10mm。（）24开关柜的屏背面接线图一般都采用相对编号法绘制。（）25RVVP31.5 表示塑料绝缘，护套、屏蔽铜芯软线，3 根 1.5mm2。（）26低配电系统图可采用位置布局法或功能布局法绘出。（）精心整理27变压器的差动保护可以保护变压器的短路事故。（）28电流互感器在线路中的作用是供电气测量用。（）29放射式供电线路，可靠性好，当某一条线路发生故障，不会影响其它供电线路。（）30地坪内配线使用 20 的塑料管穿线暗敷的英文代号为 PC20FC。（）31照明平面图中灯具和导线是按比例来绘制的。（）32CMC400A 表示插接式母线槽，额定电流 400A。（）33BV416PE16MR200100，表示 5 根 16mm2 塑料铜芯线，敷设在200100 的金属线槽内。（）34E4CB116 表示微型断路器，额定电流 16A。（）35动力平面图要有电气系统图方能表达清楚。（）36接地装置是指埋入土中的金属导体。（）37设备安装施工中的接线图主要是指单元接线图。（）38消防泵启动线路，采用消火栓按钮箱中常开触点串联接法，可靠性好。（）39大楼水箱液位控制器连接导线最少为二根，即可控制水泵启动，停止。（）40LGJ350125 表示钢芯铝绞线，3 根 50mm2,1 根 25mm2。（）41电力架空线路中低压蝶式绝缘子的规格是按角钢横担规格的大小来选择。（）42电力电缆直埋地敷设，排管敷设具有相同的表示方法。（）43在电气平面图中 表示避雷带，为254 镀锌扁钢。（）44在 TN 供电系统中，将配电箱的金属外壳接地可称为保护接地。（）45建筑物的共用接地装置，表示大楼中只有一套接地线和接地体。（）46高层建筑的电梯厅中一般设置正压送风阀控制模块。（）47消防楼梯，前室中，应有正压送风阀门。（）48有线电视线路是一种单向传输的分配网络。（）49火警警报系统采用 Cbus 控制，安全型、可靠性好，并且可简化线路。（）50PDS 综合布线，可将语言，数据，图像集成到一个系统中。（）二、单项选择题1电气工程图的图幅规格分 5 类，为 A0A4，其中 A2 图纸的图幅尺寸为_C_。A.8411189B.594841C.420594D.2974202弱电工程图中可用细实线加文字符号（英文含义）组成专用图线符号，如_B_表示广播线。A.AB.BC.CD.D精心整理3选定建筑物室内一层地坪为0.00 而确定的高度尺寸，称为_B_。A.绝对标高B.相对标高C.敷设标高D.安装标高4_D_一般不代表独立的设备，器件，是用来说明某些功能，特征和作用。A.方框符号B.符号要素C.一般符号D.限定符号5新的文字符号 GB7159 中按拉丁字母将电气装置、设备、元器件划分为_B_大类。A.26 个 B.23 个（其中 I、O、J 不用）C.23 个（其中 I、O、Z 不用）D.23 个6双字母符号是由一个表示种类的单字母符号与一个表示功能的字母组成，如_C_表示断路器。A.QAB.QSC.QFD.QM7用以识别项目类别的代号成为_C_。A.项目代号B.高层代号C.种类代号D.名称代号8_B_是用图形符号，文字符号、安装代号绘制的图。A.三视图B.简图C.表图D.布置图9_A_是表现各种电气设备和线路安装与敷设的图纸。A.电气平面图B.电气系统图C.安装接线图D.电气原理图10采用_B_绘制的电气系统图，简单，明了，能清楚地注明导线型号、规格、配线方法，给工程量计算带来方便。A.多线法B.单线法C.中断法D.相对编号法11建筑物中的供电系统采用_C_供电的安全性，可靠性最好。A.TT 系统B.TNC 系统C.TNS 系统D.TNCS 系统12_B_是表示电气装置，设备或元件的连接关系，是进行配线、接线、调试不可缺少的图纸。A.电气系统图B.电气接线图C.电气原理图D.电气布置图13电气设备在建筑物中的实际位置与标高可用_D_表示。A.高层代号B.位置代号C.项目代号D.安装代号14项目代号是拉丁字母，阿拉伯数字加前缀符号组成，如_C_表示种类代号。A.WL1B.Q2C.S1D.O115_C_是说明弱电设备的功能，作用，原理的图纸，主要用来系统的调试，分析原理。A.弱电平面图B.弱电系统图C.弱电设备原理框图D.弱电设备接线图16电气平面图是按简图形式绘制的，平面图中的设备和线路的安装及敷设可用_B_。精心整理A.图形符号，文字符号，项目代号B.图形符号，文字符号，安装代号C.图形符号，位置代号，敷设代号D.图形符号，种类代号，安装代号17一个电气系统可有二、三个甚至更多的电气控制箱和电气设备组成，为了施工方便，可绘制_C_来说明各电气设备之间的接线关系。A.电气原理图B.单元接线图C.互连接线图D.电气系统图18照明平面图是一种简图，一般用_C_绘出。A.功能布局法B.系统布局法C.位置布局法D.逻辑布局法19三相电力变压器联结组别_B_表示原边为三角形接法，付边为 Y 形接法带中性线，11 点钟。A.D.y11B.D.yn11C.Y.dn11D./Y1120_C_有完善的灭弧装置和足够的断流能力，不但能通断负荷电流，还能在严重过载和短路时，通过继电保护装置自动跳闸。A.高压隔离开关B.高压负荷开关C.高压断路器D.高压熔断器21_B_表示为交联聚乙烯绝缘，聚氯乙烯护套，内钢带铠装电力电缆，3 芯 240mm2。A.YJV203240B.YJV223240C.VV223240D.VV20324022_B_表示空气断路器，三极，主触头额定电流 100A，复式脱扣器并带分励脱扣器。A.TG100/3300B.TG-100/3340 C.NC100H/3PD.ZD10100/33023电压互感器在系统图中文字符号为_B_。A.TVB.TAC.TBD.TC24_A_表示为硬铜母线 4 根宽 125mm 厚 10mm。A.TMY4(12510)B.CMC4(12510)C.TJ4(12510)D.BTY4(12510)25_C_表示塑料绝缘护套屏蔽铜芯软线，3 芯 1.5mm2。A.RVV31.5 B.BVRP31.5C.RVVP31.5D.SYV31.526在高层建筑中，强电井中母线槽和插接式配电箱组成一个_C_供电系统，能节省铜材，并且施工方便。A.环式B.放射式C.树干式D.链式27低压配电室主要放置低压开关柜，向用户（负载）输送分配电能，使用比较多的低压开关柜为抽屉式_C_。A.PGLB.GGDC.GCKD.BSL精心整理28_B_原理图是将电器的各个元件分别绘制在所属的电路中，并按回路的作用组成各个环节。A.集中式B.展开式C.单体式D.分别式29高压水银灯的发光原理与荧光灯原理相同，其光源代号（英文含义）为_C_。A.GB.NC.HgD.Na3025 厚壁钢管沿地坪暗敷，其敷设代号（英文含义）为_C_。A.PC25FCB.TC25FCC.SC25FCD.AC25FC31双管荧光灯离地 2.6m，灯管 40W，链吊，其图形符号和安装代号为_B_。32用角钢支架和瓷瓶来支持和固定导线的配线方式代号（英文含义）为_C_。A.CPB.CJC.KD.PL33_A_表示金属线槽，宽 200mm，高 100mm。A.MR200X100B.MR100X200C.PR200X100 D.CT200X10034由交流接触器控制的三相异步电动机正反转线路，设置_D_可避免误操作或触点熔焊引起的二相短路事故。A.熔断器B.热继电器 C.按钮联锁环节D.接触器联锁环节35_D_位于电力架空线的直线段上，能承受导线的垂直荷重和一侧导线的拉力，当短线时将故障范围缩小，同时给分段施工带来了方便。A.终编杆B.直线杆C.分支杆D.耐张杆36在 TNCS 系统中，将进户配电箱的金属外壳接地，称为_D_。A.工作接地B.保护接地 C.防雷接地D.重复接地37大楼的接地系统，可利用桩基和基础结构中的钢筋周围共用接地体，并要求接地的电阻小于_B_。A.0.5B.1C.4D.1038智能化建筑可以通过_A_对电力系统，空调系统，给排水系统进行监控，自动化管理，节省能源。A.BASB.FASC.SASD.CAS39火警报警控制器是火灾报警系统的心脏，是分析、判断、记录和显示火灾的部件，目前在建筑物中广泛采用_D_控制方式。A.多线制B.四线制C.三总线制D.二总线制精心整理40智能化办公楼中，综合布线（PDS）是采用线缆、光缆等设备，将_B_综合在一个系统中。A.电视、电话B.电话、电脑C.电视、电脑D.电视、电话、电脑41在有线电视系统中，传输分配网络是通过_C_将一路信号均等地分成几路信号输出。A.线路放大器B.线路分支器C.线路分配器D.线路均衡器三、多项选择题1在电气平面图中，电气设备和线路的安装高度可用_BD_来表示。A.绝对标高B.相对标高C.尺寸标高D.敷设标高E.楼层标高2在电气工程图中常用的图幅尺寸有_ABCDE_。A.A08411189B.A1594481C.A2420594D.A3297420E.A42102973绘制电气图所用的线条称为图线，用图线加上_BC_可组成专用图线。A.一般符号B.限定符号C.文字符号D.安装代号E.项目代号4项目代号是由_ABC_等并按照一定的规律组成。A.拉丁字母B.阿拉伯数字C.前缀符号D.高层符号E.文字符号5一完整的项目代号由 4 个代号段组成，即_ACDE_。A.高层代号B.中层代号C.位置代号D.种类代号E.端子代号6_BDE_种类代号，是用来识别项目的种类。A.+QFB.QSC.0.1D.S1E.KA7电气设备之间的连结线可用_ABC_表示。A.多线法B.单线法C.中断法D.连接法E.分开法8电气原理图中用于元件的表示_AC_。A.集中表示法B.上下表示法C.分开表示法D.水平表示法E.图示表示法9 安装接线图是表示电气设备、元件的连接关系，用于配线、查线、接线等，一般可分为_ACD_。A.单元接线图B.单线接线图C.互连接线图D.端子接线图E.中断法接线图10建筑电气工程图是表示信息的一种技术文件，一般可分为_BCDE_。A.三视图B.电气系统图 C.电气平面图精心整理D.电气原理图E.安装接线图11 变配电系统图可采用_AC_绘出，这是电工程图中最基本的布局方法。A.功能布局法B.原理布局法C.位置布局法D.中断布局法E.接线布局法12电气照明工程图一般由_AE_组成。A.照明平面图B.照明布置图C.照明原理图D.照明接线图E.照明系统图13 高压断路器的文字符号为 QF常用的断路器有_ABD_。A.油断路器B.六氟化硫断路器C.空气断路器D.真空断路器E.固体断路器14低压开关柜在配电系统中用于动力照明供电，常用的有_ACD_。A.固定式B.移开式C.抽屉式D.组合式E.小车式15电气动力配电箱由标准产品和非标准产品二大类，安装方式有_AB_。A.落地式B.悬挂式C.吊装式D.嵌入式E.吸顶式16建筑物必须设置避雷装置，防止雷击，避雷装置一般由_ADE_组成。A.接闪器B.避雷带C.避雷针D.引下线E.接地体17在低压配电系统中，为了保证人身安全，防止触电，可采用_ACD_。A.保护接地B.工作接地C.保护接零D.重复接地E.屏蔽接地18高层建筑物的共用接地体可由：_AB_组成。A.工程桩B.底板钢筋C.柱内主筋D.梁内主筋E.楼板内钢筋19在现代化房屋建筑中常用的配线有_AD_。A.管线配线B.卡钉配线C.钢索配线D.线槽配线E.瓷瓶配线20电气照明线路的接线方式有_ABC_。A.树干式B.链式C.放射式D.环式E.桥式21电光源的种类繁多，按发光原理分有_BD_。A.冷光源B.热辐射光源C.红外线光源D.气体放电光源E.电弧光源220.4KV 电力架空线路可采用_AC_绝缘子来固定导线，绝缘子应有良好的电气绝缘性能和足够的机械强度。A.针式B.鼓式C.蝶式D.悬式E.棒式精心整理23电力电缆的敷设方式较多，室外常用的敷设方法有_ABD_。A.直埋地敷设B.排管敷设C.桥架敷设D.电缆沟敷设E.支架敷设24拉线是用来平衡电线杆各方面的拉力，防止电线杆倾倒，常用的拉线有_ABDE_。A.尽头拉线B.人字拉线C.分支拉线D.高桩拉线E.自身拉线25建筑弱电工程中 3A 是指_ABE_使大楼实现智能化管理。A.BASB.CASC.SASD.FASE.OAS26火灾探测器是整个报警系统的检测元件，能对火灾参数_ACDE_作出响应，并将火灾信号转边为电信号，传输到火灾报警控制器。A.烟雾B.50高温C.70高温D.80高温E.火焰27主动型红外报警器是由_ACE_组成，是一种红外线光束，截断型报警器。A.发射器B.传感器C.接受器D.感应器E.处理器28高级住宅区、办公楼和宾馆，都设有安全防范系统，其子系统有_ABDE_。A.防盗报警系统B.电视监视系统C.广播系统D.门禁系统E.巡更系统和求助系统29有线电视可以提高图像的质量，减少雪花的干扰，消除图像重影，一般有线电视可有_CDE_组成。A.卫星电视B.八木天线C.前端装置D.传输分配网络E.用户终端30建筑物内的布线，主要是将_AB_综合在局域网中。A.电话B.电脑C.电视D.通讯E.寻呼31电气图用图形符号由_DE_组成。A.方框符号B.元件符号C.符号要素 D.一般符号E.限定符号32电气工程图中的文字符号一般由_BC_组成。A.普通文字符号B.基本文字符号C.辅助文字符号D.数字符号E.一般文字符号33复合式开关具有多个触点，多个操作位置，可以实现多路控制，在电气图中可采用_BC_表示。A.触点法B.图形符号法C.图表法D.电路法E.符号法四、绘图题1下图为某教学楼一层电气照明布置图，试在图中绘出配电线路，导线型号、规格、根数，并标精心整理出灯具安装代号。瓷瓶配线进户，进线为 16mm2塑铜线，保护形式为 TT 系统，用G50、404、254 镀锌钢管、扁钢作接地装置。室内用 2.5mm2塑铜线，穿 PVC 塑料管暗敷。AM 照明配电箱有 6 个回路，N1、N2 为照明回路，M3 为单相插座回路，N4、N5、N6 为三相插座回路。日光灯 40w，离地 2.6m 链吊；防水防尘灯 60w，离地 2.6m 管吊，花灯 540w 白炽灯、吸顶安装，吸顶灯 60w，安全灯 60w，离地 2.6m，管吊。精心整理2下图为金工车间照明平面图，照明配电箱选用 PZ30R，总开关选用 C65N/3P，32A；共分 6 个回路，分支开关选用 C65N/1P，16A，漏电保护器为 Vigi；进线为三相五线，采用 10mm2塑料铜芯线，穿40 钢管沿地坪敷暗至照明配电箱；灯具、插座回路均选用 2.5mm2塑料铜芯线，穿20 电线管；车间内灯具配线沿顶棚明敷，办公室、工具间、材料间灯具配线沿顶暗敷，插座沿墙配线沿地暗敷，每个插座以 300w 考虑计算负荷，试绘出金工车间照明系统图。金工车间照明平面图精心整理3下图为某浴场照明平面图，照明配电箱选用 PZ30R，总开关选 E4CB432，进线为 10mm2 塑料铜芯线（三相五线），穿 200100 金属线槽到照明配电箱；分支开关选 E4CB116 和 E4EL116，均采用 2.5mm2塑料铜芯线，穿20 塑料管沿顶暗敷。N1 为射灯（50W），N2、N3、N4、N6、N8 为防雾筒灯（13W 节能灯管），N5 为壁灯（12V、25W），单相变压器（220V/12V、500VA），初、次级均加装熔断器（5A、60A），N7 为防潮灯（60W），灯具外壳均需接地，N5、N7 需加漏电保护。诱导灯带蓄电池（12W），试画出浴场照明电气系统图。学电工网提供精心整理4冷加工车间动力平面图如下，动力配电箱 AL 选用 GGD 型号，总开关和分支开关均选用 CM1-100B/3300，额定电流有 16、20、32、40、50、63、80、100（A）。试画出冷加工车间动力系统图。精心整理5下图为三室一厅电气布置图，MX 为住户开关箱，7 个回路，n1 为灯具回路，n2 为厨房、卫生间插座，n3 为卧室、厅插座，n4、n5、n6、n7 为空调插座，配电线路均采用 2.5mm2塑料铜芯线，PVC20 塑料管沿墙暗敷。灯具全部吸顶安装，厅内花灯为 740w，卧室内花灯为 540w（白炽灯），吸顶灯为 13w 节能灯，灯筒为 13w 节能灯，壁灯为 100w 丝光灯，离地 2M，排风机 80w。试绘出配电线路，导线的根数，标出灯具的安装代号。精心整理6下图为办公室弱电平面图，图中已绘出弱电设备位置，试绘出弱电管线，并标出导线型号、规格、根数、管径、敷设方式。感烟探测器，手动报警器按钮为二总线制报警方式，采用 1.0mm2塑料护套屏蔽铜芯软线，喇叭为背景音响和消防广播共用，1.5mm2 塑料铜芯软线穿管敷设，电话电脑终端采用综合布线，配线为五类 4 对双绞线，由地面线槽 150150 引上。办公室弱电平面图办公室弱电平面图F火灾报警线 RVVP-21.0-TC20-SCCB背景音响和消防广播线 RV-21.5-TC20-SCCH综合布线 21061004UTP-TC20-FC.WC精心整理7餐厅照明位置图如下，照明配电箱 MX 由 9 个回路，电源进线为三相五线制，10mm2塑料铜芯线，穿金属槽（200100）沿顶暗敷，分支线路均采用 2.5mm2塑料铜芯线，穿20 塑料管，沿顶、沿墙暗敷；办公室、卫生间、走廊灯为 n1 回路，厨房深照灯为 n2 回路，餐厅花灯为 n3 回路，灯槽日光灯为 n4 回路，筒灯为 n5 回路，壁灯为 n6 回路，插座为 n7 回路，日光灯 40w，深照灯100w，筒灯 18w，壁灯 100w，花灯 540w，防水防尘灯 100w，壁灯离地 2.0m，其余灯具吸顶安装。试画出配电线路，导线根数，并标出灯具的安装代号。精心整理8下图为某层电气照明布置图，试在图中绘出配电线路、导线的型号、规格、根数，并标出灯具的安装代号。线路配线方式为电线管暗敷，导线选用 2.5mm2 塑料铜芯线，MX-n1 为照明回路，MX-n2 为插座回路，日光灯 40w，吸顶安装；吸顶灯 60w，安全灯 100w，离地 2.7m，管吊；防水防尘灯 100w，离地 2.7m，管吊，壁灯 60w，离地 2m。精心整理精心整理10某灯具布置图如下，FM 为照明配电箱，6 个回路，客厅灯具为 n1 回路，门厅、扶梯灯具为n2 回路，餐厅灯具为 n3 回路，走廊、卫生间、厨房、洗衣房，储藏室灯具 n4 回路。配电线路均采用 2.5mm2塑料铜芯线，20 电线管，沿顶暗敷。灯具全部吸顶暗敷，壁灯离地 2.0m，花灯为540w 白炽灯，壁灯 60w，日光灯 40w，吸顶灯 60w，筒灯 18w，排气扇 80w。试画出配电线路，导线的走向及根数，并标出灯具安装代号。精心整理精心整理11下图为一个三室二厅住宅电气平面图，试绘出住宅配电箱电气系统图，住宅供电按单相 8kW容量配置，配电箱选用 PZ30 型号，总开关选用 C65N/2P，40A，分支开关选用 C65N1P，16A，插座需加装 Vigi 漏电保护器。进户线为 BV-10，分支线为 BV-2.5，电气系统分 9 个回路。精心整理住宅配电箱电气系统图精心整理12、下图为（二进二出）10kV 高压配电系统图，试用功能而已法重新绘出（二进二出）10kV高压配电系统图，并分析 10kV 高压配电系统中主要的电气设备型号、规格、数量。主要设备（1）真空断路器 VD4-10/1250-31.53 个（2）高压熔断器 XRNP-12Kv-1A6 个（3）避雷器 Y5W2-12.7/4512 个（4）电压互感器 JDZ-102 套（5）电流互感器 LZZJB9-1075/58 个（6）电流表 63L2-A9 个（7）电压表 63L2-V2 个（8）电压表换相开关 LW2-55/F4-X2 个（9）接地开关 JN1-1012 个（10）带电显示器 CSN1-10/T6 个（11）操作机构 CD172 套精心整理五、分析题1试分析以下电气照明工程图，说明照明配电箱型号、电气系统、配线方式，灯具、开关、插座的名称、数量及安装方式。E4CB340L1L2L3E4CB116L1N1BV22.5PC20 照明E4CB116L2N2BV22.5PC20 照明E4CB116L3N3BV22.5PC20 照明E4CB116L1N4BV22.5PE2.5PC20 插座E4CB116L2N5BV22.5PE2.5PC20 插座E4CB116L3N6 备用电气照明工程图分析:（1）1MX 照明配电箱 PZ30 型，8.57KW，1 台（2）线路.N1、N2、N3 照明线路，BV-22.5-PC20-CC,塑料铜芯线,2 根 2.5mm2，20 塑料管,沿顶暗敷。N4、N5 插座线路,BV-22.5+PE2.5-PC20-WC,塑料铜芯线,3 根 2.5mm2,20 塑料管,沿墙暗敷。（3）灯具:双管荧光灯 240W13 套，吸顶安装；防水防光灯,100W4 套,离地 2.8m 管吊；吸顶灯 60W,4 套.吸顶安装；筒灯 13W 节能灯 24 套.吸顶安装。（4）开关:单控单联(暗)3 个,单控双联(暗)8 个,单控三联(暗)2 个.（5）插座.暗装单相三孔插座 23 个.2大楼地下室变电所平面图如下，试分析变电主要设备、材料名称、型号规格、数量。地下室变电所平面图地下变电所分析（1）G1G6 高压开关柜 6 台,KYN-10 金属铠装移开式.（2）D1D16 低压配电柜子 16 台,GCK,抽屉式.D，yn11,联接组别,原边三角接,副边星形接,有中性线.（4）PM 模拟屏 1 台,PJ 计量柜 1 台,PD,直流电源柜 1 台.（5）TMY-4*2(125*10),硬铜母线,4 线双併,125mm 宽,10mm 厚.（6）CMC-1600A,插接式母线槽.1600A.支架配套.（7）YJV22-3*240,交联聚乙烯绝缘,聚氯乙烯护套,内钢带铠装铜芯电力电缆 3 芯 240mm2,沿桥架和电缆沟敷设.（8）GDQJ-1000*200,金属梯式桥架,1000mm 宽,200mm 高,支架配套.GDQJ-600*200,金属梯式桥架,600mm 宽,200mm 高,支架配套（9）KVV-64*1.5*SC50-FC.塑料铜芯,控制电缆 64 芯 1.5mm2,50 钢管,沿地暗敷.KVV-32*1.5-SC40-FC.塑料铜芯,控制电缆 32 芯 1.5mm2,40 钢管,沿地暗敷.精心整理KVV-16*2.5-SC40-FC.塑料铜芯,控制电缆 16 芯 2.5mm2,40 钢管,沿地暗敷.3分析冷加工车间动力平面图中，主要的动力设备和材料名称名称、型号、规格、数量。冷加工车间动力平面图冷加工车间动力平面图分析（1）CMC-2A-400A,插座式母线槽,400A,车间配电干线,T 形节 3 个,L 节 1 个,曲线节 4 个,支架配套.（2）A1 动力配电箱,XL21 型 1 台,04 方案.34.5KW.A2 动力配电箱,XL21 型 1 台,05 方案,43KW.QF1 断路器箱,XKC-3 型,1 台,19.9KW.AC1 动力配电箱,1 台,TC1,380V/36V,三相变压器 1 台（3）1#,2#,3#机床,7.5KW3 台.7#机床,15KW.1 台.8#机床,19.3KW1 台.9#电平车,3KW（4）DHG-16 安全型滑触线,HL 有电指示灯,3 个 60W.（5）WP11-BV-3*10+PE10-SC32-FC,塑料铜芯线 4 根 10mm232 钢管,沿地暗敷,WP12-BV-3*16+PE16-SC40-FC,塑料铜芯线 4 根 16mm240 钢管,沿地暗敷塑料铜芯线 4 根 4mm232 钢管,沿地暗敷mm232 钢管,沿地暗敷WP31.BV-3*6+PE6-SC40-FC.塑料铜芯线 4 根 16mm240 钢管,沿地暗敷WP41.BV-3*50+PE6-SC50-FC.塑料铜芯线 3 根 50mm250 钢管,沿地暗敷（6）L1L3TG38+TMY-20*4,L1L3 相,钢轨加 20mm*4mm 铜排.L28+TMY-20*4,L3 相,8#槽钢加 20mm*4mm 铜排.（7）接地极 3 根,-40*4 镀锌扁钢接地母线,-25*4 镀锌扁钢接地干线,沿墙离地 0.3m 明敷4下图为某大厦二十二层火灾报警平面图，试分析图中的主要消防设备、材料名称规格数量。某大厦二十二层火灾报警平面图某大厦 22 层火灾报警平面图分析（1）ARL 楼层火灾显示器 1 台,接线箱 1 台（2）Y2201-Y2227,感烟探测器及编码底座 27 套.（3）SB221-SB223,手动报警按钮(编码)3 套（4）（4）B221-B228,消防广播喇叭,8 个（5）消火栓按钮箱 4 个（6）D221.D222,控制模块,(正压送风,排烟)2 个（7）RVVP-2*1.0-TC20-CC,聚氯乙烯绝缘护套屏蔽铜芯软线 2 芯 1.0mm2,20 电线管,沿顶暗敷.BV-4*1.5-TC20-CC,塑料铜芯线,4 根 1.5mm2,20 电线管,沿顶暗敷.BV-4*2.5-TC25-WC,塑料铜芯线,4 根 2.5mm2,25 电线管,从上到下,沿墙暗敷.BV-2*2.5-TC20-CC,塑料铜芯线,2 根 2.5mm2,20 电线管,沿顶暗敷.5分析车间照明工程图，写出设备、材料的名称，型号、规格、数量配线方式，安装方式。精心整理E4CB340L1L2L3E4CB116L1N1BV22.5SC20WE 车间照明E4CB116L2N2BV22.5SC20CE 车间照明E4CB116L3N3BV22.5SC20CE 车间照明E4CB116L1N4BV22.5SC20WE 车间照明E4CB116L2N5BV22.TC20CC 办公室照明E4CB116L3N6BV22.5E2.5TC20WCFC插座照明工程图分析:（1）照明配电箱,AL1,PZ30 型.4.1KW.总开关 E4CB340,奇胜 3 极 40A1 个,分支开关 E4CB116,奇胜单极 16A,6 个.（2）线路N1.N4BV-22.5-SC20-WE,塑铜线 2 根 2.5mm220 钢管,沿墙明敷.N2.N3BV-22.5-SC20-CE,塑铜线 2 根 2.5mm220 钢管,沿顶明敷.N5BV-22.5-TC20-CC,塑料铜芯线 2 根 2.5mm220 电线管,沿顶暗敷.N6BV-22.5+E2.5-TC20-WC,塑铜线 3 根 2.5mm220 电线管,沿墙暗敷.（3）灯具.广照型工厂灯弯杆壁装 125W 水银灯 10 套,离地 5m,壁装.广照型工厂灯直杆吊 125W 水银灯 10 套,离地 5m,管吊.双管荧光灯 240W4 套,离地 2.7m,链吊.配照型工厂灯 100W,2 套离地 3m,链吊（4）开关单控双联 2 个.（5）插座单相二,三孔插座 4 个精心整理6下图为 A 住宅楼水泵房（地下室）电力平面图，试分析水泵房内电气设备和电气管线的类型、型号、规格及安装方式等。水泵房动力分析（1）EPD1,EPD2 双电源配电控制箱 2 台,PD1 潜水泵控制箱 2 台,生活泵控制箱 1 台.（2）变频生活泵 5.5KW3 台,消防泵 15KW2 台,潜水泵 2.2KW2 台,1.1KW1 台,排风机 0.55KW1 台.（3）液位仪 UQK6241 个,UQK6121 个,控制接线盒 1 个.（4）电缆2(YJV22-416)-3SC50-FC,2 根交联聚乙烯内钢带铠装电力电缆 4 芯 16mm2,3 根 50 钢管,沿地暗敷.2(ZNYJV22-416)-3SC50-FC,2 根阻燃耐火交联聚乙烯内钢带铠装铜芯电力电缆,4 芯 16mm2,3 根 50 钢管,沿地暗敷.KVV-52.5-2SC25-FC,控制电缆 5 芯 2.5m2 根 25 钢管,沿地暗敷.PD1-N1YC-42.5-SC25-WC,橡套移动铜芯软电缆,4 芯 2.5mm2,25 钢管,沿墙暗敷.PD1-N2YC-42.5-SC25-WC,橡套移动铜芯软电缆,4 芯 2.5mm2,25 钢管,沿墙暗敷.YC-62.5-SC32-WC，橡套移动铜芯软电缆,6 芯 2.5mm2,32 钢管,沿墙暗敷.PD1-N3YC-42.5-SC25-WC，橡套移动铜芯软电缆,4 芯 2.5mm2,25 钢管,沿墙暗敷.（5）电线EPD1-N1BV-516-SC32-FC,塑料铜芯线 5 根 16mm232 钢管,沿地暗敷.EPD1-N2BV-54-SC25-FC,塑料铜芯线 5 根 4mm225 钢管,沿地暗敷.EPD1-N3BV-52.5-SC32-CE,塑料铜芯线 5 根 2.5mm22.5 钢管,沿顶明敷.EPD1-N1ZNBV-416-SC40-FC,阻燃耐火塑料铜芯线,4 根 16mm240 钢管,沿地暗敷.EPD2-N2ZNBV-416-SC40-FC,阻燃耐火塑料铜芯线,4 根 16mm240 钢管,沿地暗敷.BV-44-SC25-FC,塑料铜芯线 4 根 4mm225 钢管,沿地暗敷.BV-44-SC25-FC,塑料铜芯线 4 根 4mm225 钢管,沿地暗敷.BV-44-SC25-FC,塑料铜芯线 4 根 4mm225 钢管,沿地暗敷.BV-52.5-SC25-FC,塑料铜芯线 5 根 2.5mm225 钢管,沿地暗敷.BV-52.5-SC25-FC，塑料铜芯线 5 根 2.5mm225 钢管,沿地暗敷.精心整理7下图为某大楼综合布线 GSC 系统框图，试分析综合布线系统中设备、元件及线路的名称、类型和数量。大楼综合布线 GCS 系统分析（1）PABX 程控数字交换机 1 台,光纤数字设备 1 台,MDF 配线架 2 台,110PB2-900FT,110 型 900 对.（2）100A3LIU 光纤连接转换设备,31 台,HUB 集线器 30 台,IDF 楼层配线架 30 台,110PB2-300FT,110 型 300 对.（3）M100BH-246,8 针信息插孔(RJ45),1200 个(4)LGBC-012D-LRX.12 芯多模光缆 2 根.LGBC-006D-LRX.6 芯多模光缆(5)1061025UTP,五类 25 对非屏蔽对绞线.1061004UTP,五类 4 对非屏蔽对绞线.精心整理8下图为 28 层大楼的共用天线有线电视系统框图，试分析有线电视系统的设备、元件及线路的名称、类型和数量。共用天线有线电视系统框图精心整理大楼共用天线有线电视系统分析(1)卫星电视接受天线 3 套(2)前端装置 1 套(3)线路放大器 2 个(4)电视二分配器 7 个,电视四分配器 54 个(5)电视一分支器 3 个,电视二分支器 27 个,75 阻抗电阻 10 个(6)电视终端面板 216 个(7)SYWV-75-9,双层屏蔽同轴电缆(射频线)75 规格 9.SYWV-75-7,双层屏蔽同轴电缆(射频线)75 规格 7SYWV-75-5,双层屏蔽同轴电缆(射频线)75 规格 59下图为中央空调自动监控系统框图，试分析监控设备内容组成，检测元件和控制执行元件的名称、类型和数量。中央空调自动监控系统分析(1)DDC 现场控制器(直接数字控制器)1 台,共 15 个,输入输出(I/O).AI 模拟量输入 7 个点,AO 模拟量输出 5 个点,DI 数字量输入 2 个点,DO 数字量输出 1 个点.(2)(3)(4)(5)风量阀门控制 2 个(2.3)(6)压差开关 2 个(4.E)(7)风机启,停控制 1 个(8)(8)风压传感器 1 个(9)
