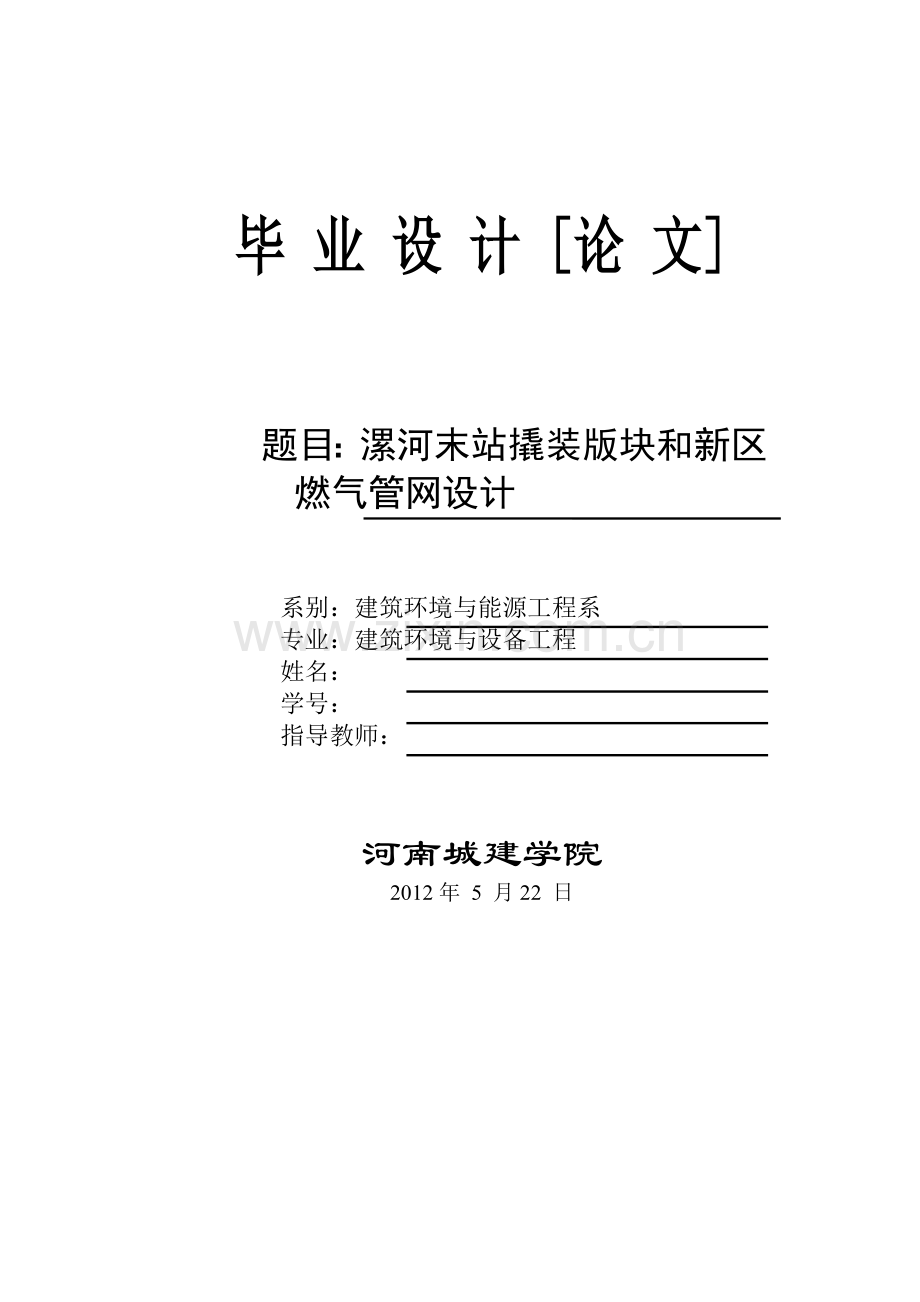

毕 业 设 计 [论 文]

题目：漯河末站撬装版块和新区 燃气管网设计

系别：建筑环境与能源工程系
专业：建筑环境与设备工程
姓名：
学号：
指导教师：

河南城建学院
2012年 5 月22 日

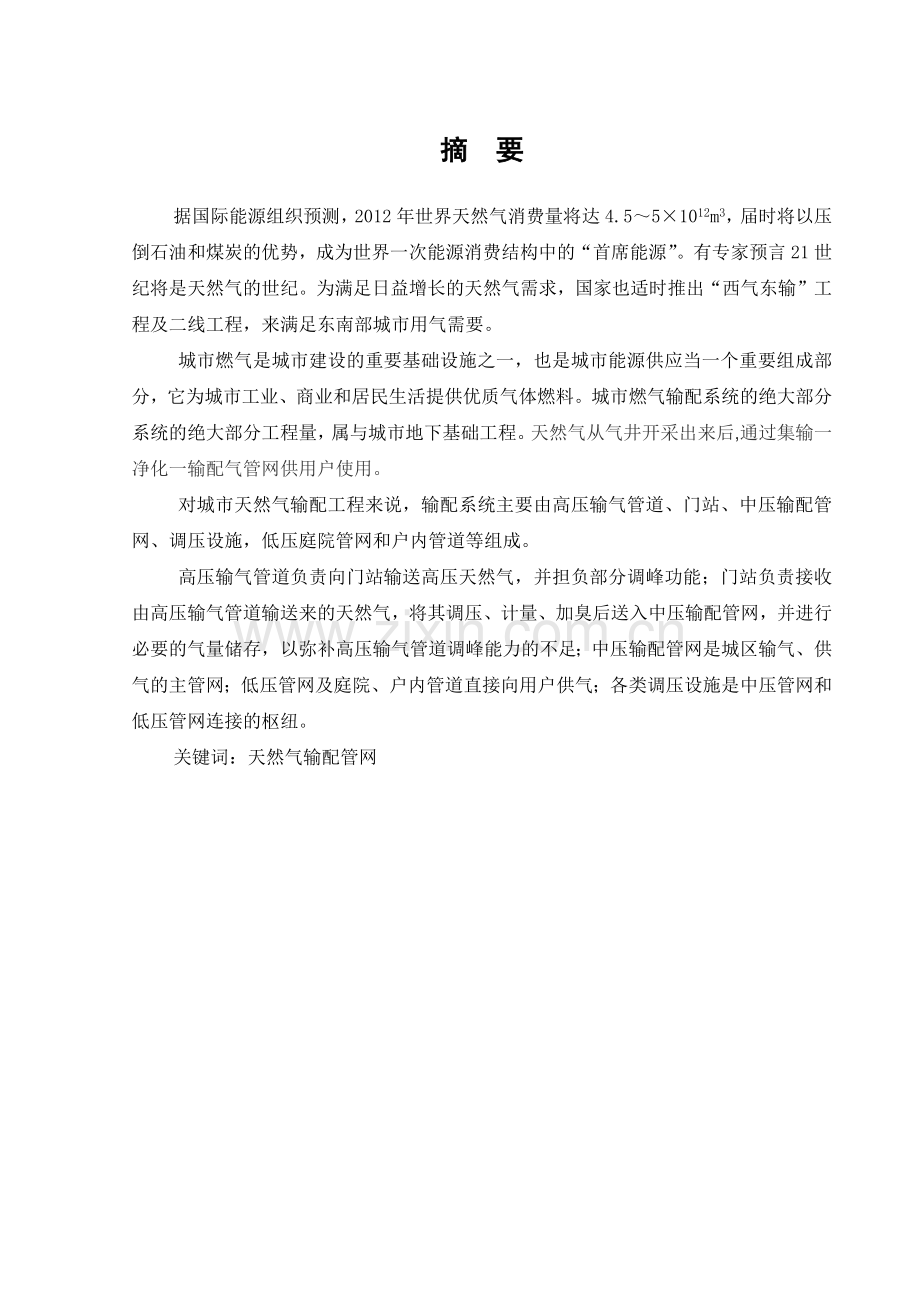

摘 要
据国际能源组织预测，2012年世界天然气消费量将达4.5～5×1012m3，届时将以压倒石油和煤炭的优势，成为世界一次能源消费结构中的“首席能源”。有专家预言21世纪将是天然气的世纪。为满足日益增长的天然气需求，国家也适时推出“西气东输”工程及二线工程，来满足东南部城市用气需要。
城市燃气是城市建设的重要基础设施之一，也是城市能源供应当一个重要组成部分，它为城市工业、商业和居民生活提供优质气体燃料。城市燃气输配系统的绝大部分系统的绝大部分工程量，属与城市地下基础工程。天然气从气井开采出来后,通过集输一净化一输配气管网供用户使用。
对城市天然气输配工程来说，输配系统主要由高压输气管道、门站、中压输配管网、调压设施，低压庭院管网和户内管道等组成。
高压输气管道负责向门站输送高压天然气，并担负部分调峰功能；门站负责接收由高压输气管道输送来的天然气，将其调压、计量、加臭后送入中压输配管网，并进行必要的气量储存，以弥补高压输气管道调峰能力的不足；中压输配管网是城区输气、供气的主管网；低压管网及庭院、户内管道直接向用户供气；各类调压设施是中压管网和低压管网连接的枢纽。
关键词：天然气输配管网

Abstract
The International Energy Agency predicted that the natural gas consumption of world will reach 4.5~5×1012m3.Then oil and coal will be an overwhelming advantage,it will become the world's primary energy consumption structure of "The Chief of energy". Some experts have predicted that the 21st century will be the century of natural gas. To meet the growing demand for natural gas, our country has launched a timely manner, “West-East Gas Pipeline” project and second-line projects, to meet the needs of the southeastern cities.
Natural gas is one of urban construction's important basis facilities, is also the urban energy for must a important component, it for the urban industry, the trade and the resident lives provides the high quality gaseous fuel. Natural gas loses matches system's major part system's major part resilience, is with the city underground foundation engineering.Explored natural gas, before being used, it is needed that the gas was firstly gathered, then purified and at last transported.
To the cities of natural gas transmission and distribution project, this system is mainly composed of high-pressure gas pipeline, gate stations, transmission and distribution networkin the pressure regulation facilities, the courtyard of the low-voltage network and indoor pipes.
The high-pressure gas pipeline transports high-pressure gas to station doors, and take the function of peak regulation. Station is responsible to receive natural gas from the high-pressure gas pipeline, to surge, measurement, and sent out the pressure to the transmission and distribution network And take some necessity gas storage, high-pressure gas pipeline to compensate for the lack of ability to peak regulation; pressure in the transmission and distribution network is the city gas, gas supply network in charge; low-voltage network and the courtyard, the indoor gas pipeline directly to the user ; Surge facilities are all kinds of pressure in the pipe network and low-voltage network connecting the hub.
Key words: Natural GasTransmission and Distribution Network

目录
摘要 i
Abstracti II
第一章 绪论 1
1.1城市燃气的重要性 1
1.2 城市燃气设计与规划的原则和任务 1
第二章漯河市新区概况 2
2.1 城市简介 2
2.2城市燃料资源和能源供应当有关资料 2
2.3天然气及其基本性质 3
第三章燃气物理、化学性质的确定 5
3.1 混合气体的平均分子量（M） 5
3.2 混合气体的平均密度和相对密度 5
3.2.1 混合气体的平均密度 5
3.2.2 混合气体的相对密度 5
3.3 混合气体的临界参数（标准状态下） 5
3.3.1 临界温度 5
3.3.2 临界压力 6
3.4 混合气体的运动粘度 6
3.5 混合物的低热值 7
第四章 各类用户用气量的计算 8
4.1 用气量计算的原则 8
4.1.1 设计用气量 8
4.1.2 各种用户的燃气设计用气量 8
4.1.3 居民生活和商业的用气量指标. 8
4.1.4 工业企业用气量指标 8
4.2 各类用户的年用气量 8
4.2.1 居民生活年用气量 8
4.2.2 小型公共建筑用气量 8
4.2.3 大型公共建筑用气量 11
4.2.4 工业企业生产年用气量 11
4.2.5 未遇见量 11
4.2.6 年总用气量 12
4.3 各类用户的月用气量 12
4.3.1 居民生活和小型公共建筑月用气量 12
4.3.2 大型公共建筑和工业企业月用气量 12
4.3.3其他月用气量 12
4.3.4 最大月用气量 12
4.4 各类用户的日用气量 12
4.4.1 居民生活和小型公共建筑日用气量 12
4.4.2 大型公共建筑和工业企业日用气量 13
4.4.3 其他用气量 13
4.4.4 日最大用气量 13
4.5 各类用户的小时用气量 13
4.5.1 居民生活和小型公建筑小时用气量 13
4.5.2 大型公共建筑和工业小时用气量 13
4.5.3 其他小时用气量 13
4.5.4 最大小时用气量 14
第五章 燃气输配系统的供需平衡 15
5.1 供需平衡方法 15
5.1.1 改变气源的生产能力和设置机动气源 15
5.1.2 利用缓冲用户和发挥调度作用 15
5.1.3 利用储气设施 15
5.2 本市燃气系统的供需平衡方案 16
5.2.1 季节调峰和月调峰 16
5.2.2 日调峰 16
5.2.3 小时调峰 16
第六章 燃气管网系统选择和管线的布置原则 19
6.1 燃气管网系统的选择 19
6.1.1 城市燃气输配系统的组成 19
6.1.2 城市燃气管网系统 19
6.1.3 采用不同压力级制的原因 19
6.1.4 燃气管网系统的选择 20
6.2 漯河市新区燃气输配系统规划方案 20
6.2.1 城市燃气管道的布线原则 20
6.2.2 布线依据 20
6.2.3 中压管网的布置 21
6.2.4低压管网的布置 21
第七章 燃气管网水力计算 22
7.1 中压环网的水力计算（手算平差） 22
7.1.1 中压管网的计算步骤 22
7.1.2 计算过程 22
第八章 中压管网水力可靠性计算 25
8.1可靠性 25
第九章 室内燃气管网计算 27
9.1 室内设计资料 27
9.1.1 燃气供应对象 27
9.1.2 燃气供应的设计参数表 27
9.1.3 用户灶具配备 27
9.2 室内管网设计计算 27
9.2.1 室内管道 27
9.2.2 室内燃气管道的管道防腐、附属设备及其安装设计 30
第十章 调压站的设计 32
10.1调压站的组成及其装置 32
10.1.1阀门 32
10.1.2 过滤器 32
10.1.3 安全装置 32
10.1.4旁通管 32
10.1.5 测量仪表 33
10.2 调压站的分类和及选址 33
10.3调压站的布置 34
10.3.1区域调压站 34
10.3.2 专用调压站 34
10.3.3箱式调压装置 35
第十一章 门站的设计 36
11.1 设计目的和作用 36
11.1.1 设计目的 36
11.1.2 设计作用 36
11.2 设计规模和参数 36
11.2.1 设计规模 36
11.2.2 设计参数 36
11.3 工艺流程 36
11.4 站址选择 37
11.4.1 站址选择原则 37
11.4.2站址选择 37
11.5 门站 37
11.5.1 过滤装置 37
11.5.2 计量装置 37
11.5.3 调压装置 38
11.5.4 安全阀 38
11.5.5 管道 40
11.5.6 监测与控制系统 40
11.5.7燃气的加臭 40
11.5.8 除尘器选型 41
第十二章 总结 42
参考文献 43
附表一 44
附表二 46
附表三 59

第1章绪论
1．1城市燃气的重要性
煤炭消费在我国能源结构中仍占70％以上，由于煤炭的大量使用，造成大气严重污染；能源结构的落后，已成为我国经济发展的主要障碍。为保护环境、减少污染、提高居民生活质量，现在必须对能源结构加以改善和优化，为此，国家正在加快开发和利用天然气的步伐，实施“西气东输”及“俄气南供”建设全国天然气管网，为各地输送天然气，以保证我国国民经济的高速发展。
1.2城市燃气设计与规划的原则和任务
编制城市配气工程建设项目规划时，主要遵循一下原则：
1 城市配气系统总体规划应以城市建设和发展总体规划为基础，并遵循当地总体规划编制原则。
2 城市配气系统规划的供气规模，应以气源能力、城市能源结构和以天然气作为化工原料的工业发展规划为依据。
3 主要供气对象和各类用户供气量的分配比例应根据天然气气源能力确定。
4 应综合考虑近期、远期气源情况，规划地下管网主干管道及其输送能力。
5 地下管网主干管道走向规划，应符合城市建设长远规划要求；在管道可用期限内，应尽量避开开挖道路、修建房屋后其他市政设施的地段，以免造成管道的改建或重建等。
6 配气系统的街区、庭院管网和地上设施等应远近期结合，并以近期规划为主。
7 输配系统的近期规划期限为批准规划实施起的5～10年；长期规划为20年，与城市总体规划期限一致。
8城市总体规划由当地政府负责制定，其中城市燃气规划（包括气源规划和输配系统规划），应由城市规划设计机构和燃气专业设计单位协同编制。

第2章漯河市新区概况
2.1 城市简介
四季分明，冬寒夏热，秋凉春早，年平均气温14℃，7月最热，平均27.3°C 1月最冷，平均0.2°C ，最高气温42.7℃，最低气温-21.3℃。年均湿度68%，最大冻深度280mm。
面积1500公顷，30万人，气化率90%。
2.2城市燃料资源和能源供应当有关资料
目前，漯河市工业和民用均以煤为主要的燃料，规划实现气化，近期气化率为90％，远期气化率为90％。
天然气将由城市东北方的门站进入城市，天然气进门站的压力为4.0Mpa.
天然气容积成分（见表2）
天然气的容积组分表（％）
表2
组分名称

百分比
98
0.5
0.5
1.0
居民生活用气定额（见表3）（根据《城镇燃气设计规范》GB50028-2006）
城镇居民生活用气量指标（
表3
城镇地区
有集中采暖的用户
无集中采暖的用户
华北地区
2303～2721（55～56）
1884～2303（45～55）
华东和中南地区
—
2093～2303（50～55）
北京
2721～3140（65～75）
2512～2931（60～70）
成都
—
2512～2931（60～70）
公共建筑用气定额（见表4）（根据《城镇燃气设计规范》GB50028-93）
表4
类别
单位
用气量指标
职工食堂

1884–2303
饮食业

7955–9211
幼儿园
托儿所
全托

1884–2512
半托

1256–1679
医院

2931–4187
理发店

3.53–4.19
招待所
宾馆
有餐厅

3350–5024
无餐厅

670–1047

公共建筑的千人指标（见表5）
表5
序号
项目
千人指标
备注
1
医院
3—3.75
—
2
饭店
3—3.2
—
3
快餐店
1.9—4.4
—
5
托儿所
20—25
全托、半托各一半

集中用户用气量
表6
工厂一
Nm3/d
3000
三班制
工厂二
Nm3/d
2000
二班制
宾馆（共四处）
Nm3/h
20
二班制

2.3天然气及其基本性质
空气的平均摩尔质量，一般取29。扩散系数即单位时间气体扩散的体积（cm/s），燃气的扩散系数越大，表明越容易扩散。
天然气根据天然气开采的方式不同，天然气可分为：由气田开采出来的气田气又称纯天然气、凝析气田气、油田气层气和油田气。它们以甲烷为主要成分。由于甲烷的临界温度很低-82.10C，只有在-82.10C以下加压，或者将其冷却到-82.10C才能使其液化。
天然气作为城市燃气具有以下主要特性：
易扩散性，它指物质在空气或其他介质中的扩散能力，燃气的扩散能力取决于比重和扩散系数两个重要因数。比重=该燃气的摩尔质量易缩胀性，城市燃气和其他的气体相比较具有明显的易压缩和膨胀性，其在液化后的体积变为原始体积的1/600。
表7城市燃气的比重和扩散系数
表7
燃气名称
天然气
液化气
煤气
比重
0．55
1．56
0．90
扩散系数
0．196
0．121
0．184

易燃烧性，由于其燃烧经历的过程较少，不象液体和固体那样需要经历液化和汽化过程，而且其最小点火能量很小，即使在很微弱的能量下也能燃烧。
表8燃气的最小点火能量和火焰传播速度
表8
燃气名称
天然气
液化气
煤气
最小点火能量
（mJ）
0．28
0．26
0．20
火焰传播速度（m/s）
0．67
0．32
0．7—3．1

易爆炸性，在所有燃气火灾事故中，约一半的事故是首先由爆炸引起的，决定燃气发生爆炸的条件是：该种燃气与空气混合的浓度是否达到了爆炸极限的范围，以及是否有引起这种气体爆炸的最小能量。实践证明，爆炸范围越宽，下限浓度越低，火灾危险性就越大。
表9几种燃气的爆炸极限
表9
燃气名称
天然气
液化石油气
焦炉煤气
发生炉煤气
水煤气
爆炸极限
5-15%
2-14%
5-36%
20-74%
6-72%

第3章燃气物理、化学性质的确定

3.1 混合气体的平均分子量（M）
按公式计算

式中 —混合气体的平均分子量
—各单一气体容积成分（%）
—各单一气体的分子量

3.2 混合气体的平均密度和相对密度
3.2.1 混合气体的平均密度
按公式计算

式中 —混合气体的平均分子密度
—各单一气体容积成分（%）
—各单一气体的密度

3.2.2 混合气体的相对密度
按公式计算

式中 —为混合气体平均摩尔容积
为标准状态下空气的密度
3.3 混合气体的临界参数（标准状态下）
3.3.1 临界温度

按公式计算

3.3.2 临界压力
按公式计算

3.4 混合气体的运动粘度
混合气体的运动粘度可以近似的按此式计算：

式中—为各组成分的质量组分
—为相应各组分在时的动力粘度

按公式计算

各组分的质量成分为：
95.21

动力粘度为

运动粘度按公式计算：

3.5 混合物的低热值
按公式计算

式中 —混合物气体的平均低热值
—各单一气体的容积成分（%）
—各单一气体的低热值

第4章 各类用户用气量的计算

4.1 用气量计算的原则(根据《城镇燃气气设计规范》GB50028－93(2006年版)):
4.1.1 设计用气量根据当地供气原则和条件确定,包括下列各种用气量:
居民生活用气量;
商业用气量;(注:本设计中将公共建筑用气量视为商业用气量.)
工业企业生产用气量;
其他用气量;
4.1.2 各种用户的燃气设计用气量,应根据燃气发展规划和用气量指标确定.
4.1.3 居民生活和商业的用气量指标,应根据当地居民生活和商业用气量的统计数据分析确定.
4.1.4 工业企业用气量指标,可根据实际燃料消耗量折算,或按同行业用气量指标分析确定.
4.2 各类用户的年用气量
4.2.1 居民生活年用气量()
按公式计算

式中—人口数(人)
—气化率（取90%）
－居民用气量指标（）（漯河市为北方地区取）
－燃气低热值()
4.2.2 小型公共建筑用气量()
医院年用气量
千人指标3－3.75床/千人,取3.5/千人,用气量指标3500
按公式计算

式中 —人口数(人)
－燃气低热值()
—气化率
－居民用气量指标（)
－千人指标数（床/千人）

饭店年用气量
千人指标3－3.2座/千人，取3.1座/千人，用气量指标8500
按公式计算

式中 —人口数(人)
－燃气低热值()
—气化率
－居民用气量指标（）
－千人指标数（座/千人）
面食店年用气量
千人用气指标1.6－3座/千人，取2.3座/千人，用气指标8500
按公式计算

式中 —人口数(人)
－燃气低热值()
—气化率
－居民用气量指标（)
－千人指标数（座/千人）

快餐店用气量
千人指标1.9－4.4座，取3.2座/千人，用气指标8500
按公式计算

式中 —人口数(人)
－燃气低热值()
—气化率
－居民用气量指标（)
－千人指标数（座/千人）
托儿所用气量
千人指标20－25座，取22座/千人，用气指标：
半托：1500；全托：2000 半托全托各半
半托：按公式计算：

式中 —人口数(人)
－燃气低热值()
—气化率
－居民用气量指标（)
－千人指标数（座/千人）
全托：按公式计算：

式中
—人口数(人)
－燃气低热值()
—气化率
－居民用气量指标（)
－千人指标数（座/千人）

4.2.3 大型公共建筑用气量()

宾馆年用气量(共四处,两班制)
按公式计算

式中 －宾馆的单位年用气量()
－宾馆日用气小时数(小时)
－宾馆总数
4.2.4 工业企业生产年用气量()
工厂一: (两班制)
工厂二: (三班制)

式中 －日用气量()

4.2.5 未遇见量()

4.2.6 年总用气量()

4.3 各类用户的月用气量
4.3.1 居民生活和小型公共建筑月用气量()

月用气量占全年百分数
表10
月份
1
2
3
4
5
6
7
8
9
10
11
12
占年用气量
百分比(%)
9.6
10.2
9.5
8.4
8.2
7.4
7.5
7.3
7.3
7.8
8.2
8.6

月平均用气量:
最大月用气量:
月高峰系数：
4.3.2 大型公共建筑和工业企业月用气量（）

4.3.3其他月用气量（）

4.3.4 最大月用气量（）

4.4 各类用户的日用气量
4.4.1 居民生活和小型公共建筑日用气量

日高峰系数为1.05－1.2，取1.13。二月为一年中用气量最大月，所以二月为计算月。二月的日平均用气量为，日不均匀系数为1.13，最大日用气量
4.4.2 大型公共建筑和工业企业日用气量

4.4.3 其他用气量

4.4.4 日最大用气量

4.5 各类用户的小时用气量
4.5.1 居民生活和小型公建筑小时用气量
小时用气量占日气量的百分数（％）
表11
时间（时）
居民生活和公共建筑
时间（时）
居民生活和公共建筑
时间（时）
居民生活和公共建筑
6－7
4.87
14－15
2.27
22－23
1.27
7－8
5.20
15－16
4.05
23－24
0.98
8－9
5.17
16－17
7.10
24－1
1.35
9－10
6.55
17－18
9.59
1－2
1.30
10－11
11.27
18－19
6.10
2－3
1.65
11－12
10.42
19－20
3.42
3－4
0.99
12－13
4.09
20－21
3.13
4－5
1.63
13－14
2.77
21－22
1.48
5－6
4.35

由表可知道10－11时，占日用气量的11.27％，则小时最大用气量为，该日平均小时用气量
小时高峰系数
4.5.2 大型公共建筑和工业小时用气量
Q工+大工建 = 330Nm3
4.5.3 其他小时用气量

4.5.4 最大小时用气量

用气表

居民生活和小公建
年用气量
月用气量
日用气量
小时用气量
18620000+915632=19535632
1992634
71165.5*1.13
=80417
9063
大公建和工企业
467200+1825000=2292200
191017
6280
330
其他用气量（N）
1091392
90949
3248
135
累计最大量（N）
22919224
2274600
89945
9528

第5章燃气输配系统的供需平衡

城市燃气的需用工况是不均匀的，随月、日、时而变化，但一般燃气气源的供应量是不均匀的，不可能完全随需用工况而变化。为了解决均匀供气与不均匀耗气之间的矛盾，不间断地向用户供应燃气，保证各类燃气用户有足够流量和正常压力的燃气，必须采取合适的方法使燃气输配系统供需平衡。
5.1 供需平衡方法
5.1.1 改变气源的生产能力和设置机动气源
采用改变气源的生产能力和设置机动气源，必须考虑气源运转、停止的难易程度、气源生产负荷变化的可能性和变化的幅度。同时应考虑供气的安全可靠和技术合理性。
改变气源的生产能力和设置机动气源使供需平衡的方法，一般用于平衡燃气的季节不均匀性。当用气城市距天然气产地不太远时，可采用调节气井的方法平衡部分不均匀系数。
5.1.2 利用缓冲用户和发挥调度作用
一些大型的工业企业、锅炉房等都可以作为城市燃气供应的缓冲用户。夏季用气低峰时，把余气供给他们燃烧，而冬天高峰时，这些缓冲用户改烧固体燃料或液体燃料。而此方法平衡季节不均匀用气一部分日不均匀用气。
可采用调整大型工业企业用户厂休日和作息时间，以平衡部分日不均衡用气。
此外，还采用计划调配用气的方法。随时掌握各工业企业的实际用气和计划用气量。对居民生活用户和公共建筑用户设一些测量点，在测点装置燃气总计量表，掌握用气情况。根据工业企业，居民生活及公共建筑的用气量和用气工况。指定调度计划，通过调度计划调整供气量。
5.1.3 利用储气设施
5.1.3.1 地下储气
地下储气库储气量大，造价和运行费用省，可以用于平衡季节不均匀用气和部分日不均匀用气。但不应该用来平衡日不均匀用气和小时不均匀用气，因为急剧增加采气强度，会使储气库的投资和运行费用增加，很不经济。
5.1.3.2 液态储存
天然气的主要成分是甲烷，在0.056MPa，－1610C时即液化，可以储存在储罐中，储罐必须保证绝热良好。储罐的压力较低，比较安全。将大量天然气液化后储存在特别的低温储罐或冻穴储气库中，用气高峰时，经气化后供出来。采用低温液态储存，通常储存量都很大，否则经济上是不合算的。
5.1.3.3 管道储气
高压燃气管束储气及长输干管末端储气，是平衡小时不均匀用气的有效办法。高压管束储气是将一组或几组钢管埋在地下，对管内燃气加压，利用天然气的可压缩性及其在高压下和理想气体的偏差进行储气。利用长输干管储气≡在夜间低峰时，燃气储存在管道中，这时管道内压力增高，白天用气高峰时，在将管内储存的燃气送出。
5.1.3.4 储气罐储气
储气罐储气只是用来平衡日不均匀用气及小时不均匀用气。储气罐储气与其他储气方式相比，金属耗量和投资都较大。
5.2 本市燃气系统的供需平衡方案
5.2.1 季节调峰和月调峰
根据《城镇燃气设计规范》（GB50028－93）（2002 年版）5.1.3A 规定采用天然气作为气源时，平衡城镇燃气季节和月用气不均匀性，应由气源方（即供气方）统筹解决。
5.2.2 日调峰
根据《城镇燃气设计规范》（GB50028－93）（2002 年版）5.1.3A 规定原则上城镇燃气的日不均匀用气由气源方统筹解决。我们也可以充分利用工业用户和宾馆等用气大户作为缓冲用户，在给予大型工业企业一些优惠政策让其使用双燃料和调整气作息时间，使其用气高峰与居民及公共建筑用气高峰错开。宾馆使用燃气和电两种能源，在居民和其他公共建筑用气高峰时使用电，在居民和其他公共建筑用气低时使用燃气，以此来平衡一部分日不均匀用气。
5.2.3 小时调峰
根据《城镇燃气设计规范》（GB50028－93）（2002 年版）5.1.4 规定采用天然气作为气源时，平衡小时的用气不均匀所需调度气量宜由供气方解决，不足时由城镇燃气输配系统解决。在解决本设计的小时用气不均匀时，输配系统采取高压储罐储气来解决。在用气低峰时将燃气储存在高压储气罐内，用气高峰时再将高压储气罐中的燃气送出以平衡小时不均匀用气。
5.2.3.1 储气容积计算
储气总容积，应根据日用气总量，工业与居民的用气比例，气源的可调量大小，用气不均匀情况和运行的经验等因素综合考虑确定。如果气源产量能够根据需要压力改变一周内各天的生产工况时，储气容积以计算月最大日燃气供需平衡要求确定，否则应按计算月平均周的燃气供需平衡要求确定。为平衡一天中的不均匀用气设置储气设备，则制气设备可以按计算月最大小时供气均匀地供气。夜间用气量低时，多余燃气储存在储气设备内，以补充日间用气量高与生产量时的不足部分。在本设计考虑居民生活和小型公共建筑的不均匀用气进行储气。
小时用气量占日用气量的百分数（％）
表12
时间（时）
居民生活和公共建筑
时间（时）
居民生活和公共建筑
时间（时）
居民生活和公共建筑
6－7
5.88
14－15
3.48
22－23
2.58
7－8
4.65
15－16
3.95
3－24
2.58
8－9
4.72
16－17
4.83
24－1
2.31
9－10
4.7
17－18
7.84
1－2
1.81
10－11
5.88
18－19
6.55
2－3
2.88
11－12
5.98
19－20
4.84
3－4
2.96
12－13
4.42
20－21
3.92
4－5
3.22
13－14
3.33
21－22
2.48
5－6
4.56
储气容积计算表
表13

小时(时）
燃气供应量累计值
用气量
燃气的储存量
小时(时）
燃气供应量累计值
用气量
燃气的储存量
该小时内用气量
用气累计值
该小时内用气量
用气累计值
1
2
3
4
5
1
2
3
4
5
0—1
4.17
2.31
2.31
1.86
12—13
54.17
4.42
53.97
0.2
1—2
8.34
1.81
4.12
4.22
13—14
58.38
3.33
57.3
1.04
2—3
12.50
2.88
7
5.5
14—15
62.50
3.48
60.78
1.72
3—4
16.67
2.96
9.96
6.71
15—16
66.67
3.95
64.73
1.94
4—5
20.84
3.22
13.18
7.66
16—17
70.84
4.83
69.56
1.28
5—6
25.00
4.56
17.74
7.26
17—18
75.00
7.48
77.04
-2.04
6—7
29.17
5.88
23.62
5.55
18—19
79.17
6.55
83.59
-4.42
7—8
33.34
4.65
28.27
5.07
19—20
83.34
4.84
88.43
-5.09
8—9
37.50
4.72
32.99
4.51
20—21
87.50
3.92
92.35
-4.85
9—10
41.67
4.7
37.69
3.98
21—22
91.67
2.48
94.83
-3.16
10—11
45.84
5.88
43.57
2.27
22—23
95.84
2.58
97.41
-1.57
11—12
50.00
5.98
49.55
0.45
23—24
100
2.58
100
0

最大日用气量为：
储气容积为：

5.2.3.2 高压球形储罐容积的确定
按公式计算：

式中 －储气罐的有效储气容积（）
－储气罐的几何容积（）
－最高工作压力（（即压缩机的出口压力定为）
－储气罐最低工作压力（，其值取决于罐出口连接的调压器最低允许进口压力（此处定为）
－大气压力
储气量：

高压储气罐的容积利用系数为：
根据储气的容积及储气容积确定选一个1500m3

第6章燃气管网系统选择和管线的布置原则

6.1 燃气管网系统的选择
6.1.1 城市燃气输配系统的组成
现代化的城市燃气输配系统是复杂的综合的设施，通常由下列部分组成：
1 低压、中压以及高压等不同压力等级的燃气管网。
2 城市燃气分配站或压气站、各类型的调压装置。
3 储配站。
4 监控与调度中心。
5 维护管理中心。
输配系统应保证不间断地、可靠地给用户供气，在运行管理方面是安全的，在维护检测方面是简便的，还应考虑自检修或发生故障时，可关断某些部分管段而不致影响全系统的工作。
在一个输配系统中，宜采用标准化和系列化的站室、构筑物和设备。采用的系统方案应具有最大的经济效益，并能分阶段地建造和投入运行。
6.1.2 城市燃气管网系统
城市输配系统的主要部分是燃气管网，根据所采用的管网压力级制不同可分为以下几个等级
1 一级管网系统。仅用低压管网来分配和供给燃气，一般只适合用于小城镇的供气，如供气范围较大时，则输送单位体积燃气的管材用量将急剧增加。
2 两级管网系统。由低压和中压B或低压和中压A两级管道组成。
3 三级系统。包括低压、中压和高压的三级管网。
4 多级系统。由低压、中压B、中压A和次高压B,甚至次高压A的管网组成。
6.1.3 采用不同压力级制的原因
城市燃气输配系统中管网采用不同压力级制，其原因如下：
1 管网采用不同的压力级制是比较经济的。因为大部分燃气系统有较高压力的管道输送，管道的管径可以选得小一些，管道单位长度的压力损失可以选得大一些，以节省管材。如由城市的某一地区输送大量燃气到另一地区，则采用比较高的输气压力比较经济合理，有时对城市里的大型工业企业用户，可敷设压力较高的专用输气管线。当然，管网内燃气的压力增高后，输送燃气所消耗的能量可能也随之增加。
2 各类用户需要的燃气压力不同。如居民用户和小型公共建筑用户需要低压燃气，而大型工业企业则需要中压或高压燃气。
3 消防安全要求。在城市未改建的老区，建筑物比较密集，街道和人行道都比较狭窄，不宜敷设高压或中压A管道，此外，由于人口密度较大，从安全运行和方便管理的观点看，也不宜敷设高压或中压A管道，而只能敷设中压B和低压管道。同时大城市的燃气输配系统的建造、扩建和改
