燃气工程技术手册第一部分方案.pptx

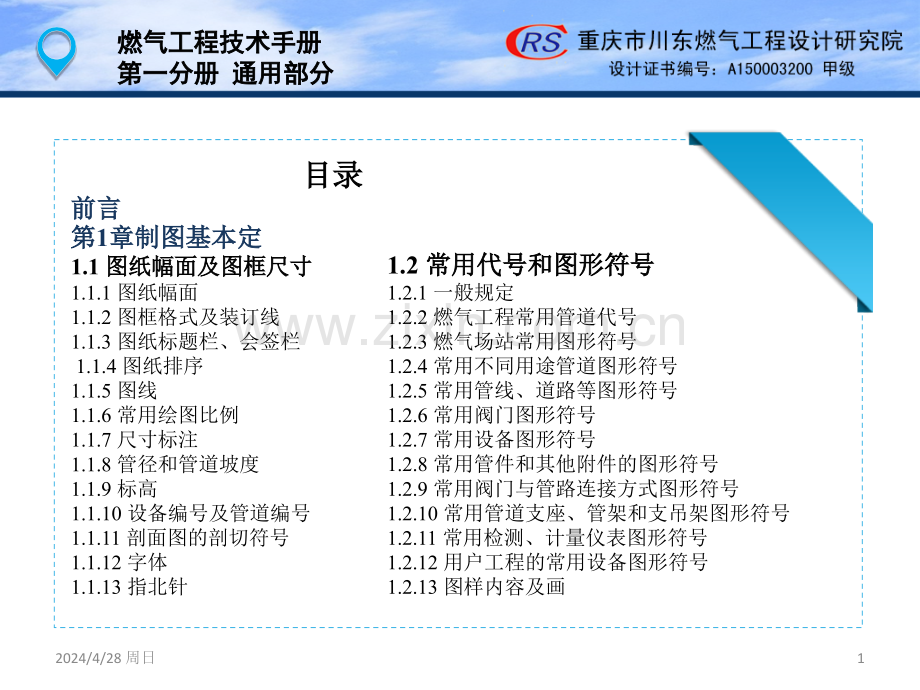

2024/4/28 周日1燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分 目录目录前言前言第第1章制图基本定章制图基本定1.1 图纸幅面及图框尺寸图纸幅面及图框尺寸1.1.1 图纸幅面1.1.2 图框格式及装订线1.1.3 图纸标题栏、会签栏 1.1.4 图纸排序1.1.5 图线1.1.6 常用绘图比例1.1.7 尺寸标注1.1.8 管径和管道坡度1.1.9 标高1.1.10 设备编号及管道编号1.1.11 剖面图的剖切符号1.1.12 字体1.1.13 指北针1.2 常用代号和图形符号常用代号和图形符号1.2.1 一般规定1.2.2 燃气工程常用管道代号1.2.3 燃气场站常用图形符号1.2.4 常用不同用途管道图形符号1.2.5 常用管线、道路等图形符号1.2.6 常用阀门图形符号1.2.7 常用设备图形符号1.2.8 常用管件和其他附件的图形符号1.2.9 常用阀门与管路连接方式图形符号1.2.10 常用管道支座、管架和支吊架图形符号1.2.11 常用检测、计量仪表图形符号1.2.12 用户工程的常用设备图形符号1.2.13 图样内容及画2024/4/28 周日2第第2 章燃气管道施工图设计文件章燃气管道施工图设计文件2.1 设计文件组成设计文件组成2.1.1 第一类工程施工图设计文件组成2.1.2 第二类工程施工图设计文件组成2.1.3 第三类工程施工图设计文件组成2.2 设计文件内容（工艺部分）设计文件内容（工艺部分）2.3 设计文件填写要求设计文件填写要求2.4 设计文件编号设计文件编号2.4.1 项目号2.4.2 设计文件编号燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分第第3 章燃气设计常用规范标准章燃气设计常用规范标准3.1 常用法律法规常用法律法规3.1.1 法律3.1.2 法规3.2 文本编制常用规范文本编制常用规范3.2.1 环境保护3.2.2 节能3.3 压力管道设计施工常用国外规范压力管道设计施工常用国外规范3.4 压力管道设计施工常用国内规范压力管道设计施工常用国内规范3.4.1设计3.4.2 施工及验收3.4.3 管材管件及附件3.4.4 防腐及阴极保护3.4.5 焊接及检验3.4.6 其他2024/4/28 周日3第第4 章压力管道分级章压力管道分级4.1 压力管道定义压力管道定义4.2 压力管道级别划分4.2.1 长输管道GA4.2.2 公用管道GB4.2.3 工业管道GC燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日4第第5 章管材、管件、阀门及相关附件章管材、管件、阀门及相关附件5.1 管材、管件的标识方法管材、管件的标识方法5.1.1 管材5.1.2 钢制对焊无缝管5.2 阀门阀门5.2.1 通用阀门5.2.2 安全阀5.2.3 电磁式燃气紧急切断阀5.2.4 PE直埋球阀5.3 计量设备计量设备5.3.1 基本术语5.3.2 天然气计量要求5.3.3 气体流量计分类5.3.4 流量计选型原则5.4 钢制管法兰、垫片、紧固件钢制管法兰、垫片、紧固件5.4.1 钢制管法兰（PN系列）5.4.2 钢制管法兰用非金属平垫片（PN系列）5.4.3 钢制管法兰聚四氟乙烯包覆垫片（PN系列）5.4.4 钢制管法兰用金属包覆垫片（PN系列）燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分5.4.5 钢制管法兰用缠绕式垫片（PN系列）5.4.6 钢制管法兰用具有覆盖层的齿形组合垫（PN系列）5.4.7 钢制管法兰用金属环形垫（PN系列）5.4.8 钢制管法兰用紧固件（PN系列）5.5 管道热补偿管道热补偿5.5.1 管道热补偿方法及设计原则5.5.2 管道热伸长量计算5.5.3 管道自然补偿5.5.4 波纹补偿器5.5.5 波纹金属软管5.6 其他其他5.6.1 警示带、示踪线、标志桩、标志块、标志贴5.6.2 阴极保护5.6.3 凝水缸5.6.4 压力表5.6.5 双金属温度计2024/4/28 周日5第第6 章钢质管道除锈、防腐章钢质管道除锈、防腐6.1 除锈除锈6.2 防腐防腐第第7 章管道涂色及标识章管道涂色及标识7.1 涂色涂色7.2 标识标识燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日6前言前言为提高设计人员的设计能力和设计水平，满足我院业务发展的需要，同时为了统一本院设计标准、规范设计内容，提高整体设计质量和工作效率，特制定本手册。本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准，有利于我院技术进步的原则，积极推荐国家强制性标准和行业标准。在严格执行现行国家及行业标准的基础上，诣在为设计人员提供更多必要的设计参数，在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。同时结合公司发展方向，广泛征求了相关人员的意见，进行整理、分析，力求使手册更具有实用性、合理性和指导性。本手册主要包括了第一、二、三类工程的基本知识和相关技术要求。（1）第一类设计业务：分输站、门站、储配站、CNG/LNG 加气站、高中压调压站、高压管线、大型穿跨越等工程施工图设计；燃气专项规划、项目建议书（项目申请报告）、可研报告、初步设计、安全专篇、消防专篇等项目文本编制。（2）第二类设计业务：市政中压管线、中压调压站（撬、箱）、小型穿跨越、大型工商业用户（含密闭环境用气）等工程施工图设计。（3）第三类设计业务：低压庭院管线、户内燃气、小型工商业用户等工程施工图设计。手册中引用了大量国家和行业标准的有关内容，这些标准、规范在引用时应注意当前的有效版本，引用的有关内容将随着标准的修订而被修改，均以最新的标准版本为准。由于各项目公司遍布全国各地，各地区的情况和习惯做法又千差万别，所以设计人员应在严格遵守国家及行业标准、规范的前提下，对手册的内容灵活运用。在手册执行的过程中，我们诚恳地希望大家将遇到的问题及时反馈给设计院，以便使手册的内容得到不断的补充、修改和完善。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日7第第1章制图基本规定章制图基本规定1.1 图纸幅面及图框尺寸图纸幅面及图框尺寸 图纸幅面和图框尺寸应符合现行国家标准房屋建筑制图统一标准GB/T50001 的规定。当对幅面有特殊要求时，图纸幅面和格式应按现行国家标准技术制图图纸幅面和格式GB/T 14689 中的有关规定执行。1.1.1 图纸幅面（1）标准图幅 图纸按尺寸（图幅）大小分为五个规格，分别为A0、A1、A2、A3、A4,尺寸大小详见下表。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日8燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分图幅图幅代号代号A0比比A1标准标准A1比比A1标准标准A2比比A1标准标准A3比比A1标准标准A4比比A1标准标准标准尺寸841118925948411.04205940.52974200.252102970.125加长1倍84114862.559410511.254207430.625加长2倍8411783359412611.54208910.752976300.375加长3倍84120803.559414711.7542010410.875表表 1-1 图纸幅面尺寸表图纸幅面尺寸表2024/4/28 周日9燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分（2）图幅扩大或缩小 绘制图纸时，优先采用表中规定的标准尺寸，必要时可以沿长边加长。对于A0 幅面的加长量应按A0 幅面长边的八分之一的倍数增加；对于A1A3幅面的加长量应按各自幅面长边的四分之一的倍数增加。（3）院内规定 我院要求统一采用A1A4标准系列图框。1.1.2 图框格式及装订线图框格式及装订线 每张图纸必须留有装订线、标题栏、幅面线、会签栏，详见图1-11-3。2024/4/28 周日10燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日11燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日12燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日13燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分幅面代号幅面代号a（mm）c（mm）A1、A22510A3、A4255图纸装订尺寸如下表所示。表表 1-2 图纸装订尺寸表图纸装订尺寸表1.1.3 图纸标题栏、会签栏图纸标题栏、会签栏（1）标题栏 每张图纸必须附有标题栏，位于图纸右下角。设计图纸标题栏 格式和内容见下图。2024/4/28 周日14燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日15燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日16燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分(2）会签栏2024/4/28 周日171.1.4 图纸排序图纸排序 根据燃气工程制图标准（CJJ/T 130）的要求，图纸的排列宜符合下列顺序：封面、工程项目的图纸目录、选用标准图或图集目录、设计施工说明、设备及主要材料表、图例、设计图。各专业设计图纸应独立编号。图纸编号宜符合下列顺序：目录、总图、流程图、系统图、平面图、剖面图、详图等。平面图宜按建筑层次由下至上排列。1.1.5 图线图线 图中的粗实线宽度（b），应根据图纸的比例和类别按现行国家标准房屋建筑制图统一标准GB/T 50001 的规定选择，线宽可分为粗、中、细三种。图线的宽度b，宜从1.4、1.0、0.7、0.5、0.35、0.25、0.18、0.13mm 线宽系列中选取。图线宽度不应小于0.1mm。每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用下表中相应的线宽组。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日18根据我院习惯，平面图中管道采用线宽为0.7mm 多段线表示，系统图中管道采用线宽为0.35mm 多段线表示。平面图中显示的上升管或下降管的圆的直径应为直线宽的2 倍。如需绘制特殊图线时，可按有关标准的规定执行。一张图纸上同一线型的宽度应保持一致，一套图纸中大多数图样同一线型的宽度宜保持一致。工程建设制图应选用下表所示的图线。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分线宽比线宽比 线宽组线宽组b1.41.00.70.50.7b1.00.70.50.350.5b0.70.50.350.250.25b0.350.250.180.132024/4/28 周日19燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分名称名称线型线型线宽线宽一般用途一般用途实线粗b主要可见轮廓线中粗0.7b可见轮廓线中0.5b可见轮廓线、尺寸线、变更云线细0.25b图例填充线、家具线虚线粗b见各有关专业制图标准中粗0.7b不可见轮廓线中0.5b不可见轮廓线、图例线表表 1-4 图线图线2024/4/28 周日20燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分细细0.25b图例填充线、家具线图例填充线、家具线单点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b中心线、对称线、轴线等双点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b假想轮廓线、成型前原始轮廓线2024/4/28 周日21燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分折断线折断线细细0.25b断开界线断开界线波浪线细0.25b断开界线2024/4/28 周日221.1.6 常用绘图比例 根据燃气专业特点，绘制图样时必须严格按照一定比例画图，一般按表括号外的数据选用合适的比例（括号内的比例为特殊情况可采用的）。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分序号序号图图 名名常用比例常用比例1规划图、系统布置图1：10000（1：100000，1：50000，1：250001：20000，1：5000，1：2000）2场站总平面图1：500（1:300，1：200，1：100）3高、中、低压室外管线总平面图1：1000(1：500)4庭院管线区域平面图1：500(1：100，1：200)2024/4/28 周日23燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分5室外管线区域纵断图室外管线区域纵断图纵向纵向1：100（1:50），横向），横向1：1000（1：500）6室内管线平面图1：100(1：50,1：200）7局部放大图、大样图1：20(1：50，2：1，1：1，1：2，1：10）8工艺流程图不按比例9管线系统图一般不严格按照比例，但应维持各线段之间的合理比例关系2024/4/28 周日24 比例应采用阿拉伯数字表示，当一张图纸上只有一种比例时，应在标题栏中标注；当一张图中有两种及以上的比例时，应在图名下方分别标注。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日25 当一张图中垂直方向和水平方向选用不同比例时，应分别标注两个方向的比例，在燃气管道纵断面图中，纵向和横向可根据需要采用不同的比例。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日261.1.7 尺寸标注 尺寸线的起止符可以采用箭头、短斜线或圆点，一张图中宜采用同一种起止符。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日27 半径、直径、角度和弧线的尺寸线起止符应采用箭头表示。尺寸数字的方向，应按下图（a）的规定注写，若尺寸数字在30 度斜线区内，宜按图（b）的形式注写。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日28图样上的尺寸单位，标高、相对距离、室内外管道定位尺寸以米（m）为单位（保留小数点后1 位），管径及壁厚以毫米（mm）为单位，材料表中的管道长度以米（m）为单位，且应为整数。数字、统计数字、各种计量、分数、倍数、百分数、图表编号等一般均用阿拉伯数字。标注引出线应采用细直线表示，一般45、60、90直线。尺寸线及所注尺寸数字，应尽量标注在图画轮廓线以外，当必须标注在图画轮廓线以内时，在尺寸数字处的图例应断开，以避免尺寸与图例线相混淆。尺寸起止符号宜用中粗短线绘制，其倾斜方向与尺寸界线成顺时针45，长度宜为2-3mm。文字说明及尺寸数字的头部方向一般为向上或向左。标注半径、直径及坡度时，应在数字前加注代号，如R=150，DN40；i=3。半径及角度，弧的半径，一般标注在圆弧内部，采用箭头表示。较小的半径及直径，可标注在圆弧的外部。较长的半径，可用折断线表示。角度采用箭头表示，当角度较小时，箭头可标注在角度轮廓线的外侧。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日291.1.8 管径和管道坡度（1）管径 管径应以（mm）为单位，表示方法应根据管道材质确定，详见本册5.3.1。管道管径标注方式应符合下列规定：当管径的单位采用毫米（mm）时，单位可省略不写；水平管道宜标注在管道上方；垂直管道宜标注在管道左侧；斜向管道宜标注在管道斜上方；管道规格变化处应绘制异径管图形符号，并应在该图形符号前后分别标注管径；单根管道时，应按下图的方式标注；燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日30燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日31（2）管道坡度管道坡度应采用单边箭头表示，箭头应指向标高降低的方向，箭头部分宜比数字每端长出（12）mm燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日321.1.9 标高标高 标高符号应以直角等腰三角形表示，按图（a）所示形式用细实线绘制，如标注位置不够，也可按图（b）所示形式绘制。标高符号的具体画法如图（c）、（d）所示。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日33管道标高符号应按照下表标注。标高符号的尖端应指至被注高度的位置，尖端宜向下，也可向上。标高数字应注写在标高符号的上侧或下侧,如下图所示。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日34 标高的标注应符合下列规定：（1）标高数字应以米为单位，注写到小数点以后第三位。在总平面图中，可注写到小数字点以后第二位。（2）零点标高应注写成0.000，正数标高不注“+”，负数标高应注“”，例如3.000、0.600。（3）在图样的同一位置需表示几个不同标高时，标高数字可按下图的形式注写。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日35（4）平面中，管道标高、沟渠标高应按下图方式标注。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日36燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日37（5）立面图、剖面图及轴测图、系统图中管道标高应按下列方式标注。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日38（6）室内燃气管道一般标注管中标高；室外地埋管线一般标注管底标高；室外架空管线一般标注管中标高。（7）室内管道应标注相对标高，室外管道宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图专业一致。（8）标高一般应标注在管路的起始点、末端、转弯及交点处。（9）设计图纸中注明室外地面高程，系统图、断面图中应注明相对高程。建筑物周边控制点设计标高，以0.000 或绝对标高表示。在一张施工图上，只能有一个基准面0.00。1.1.10 设备编号及管道编号设备编号及管道编号 当图纸中的设备或部件不能使用文字标注时，可进行编号，在图样中应只注明编号，其名称和技术参数应在图纸附设的设备表中进行对应说明。编号引出线应用细实线绘制，引出线始端应指在编号件上，宜采用长度为（510）mm 的粗实线作为编号的书写处（图1-20）。在图纸中的管道编号标志引出线末端，宜采用直径（510）mm 的细实线圆或细实线作为编号的书写处（图1-21）。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日39 燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日401.1.11 剖面图的剖切符号剖面图的剖切符号 剖面图的剖切符号应由剖切位置线和剖视方向线组成，均应以线宽为0.7mm 多段线绘制，剖切位置线长度宜为（510）mm，剖视方向线应垂直于剖切位置线，其长度宜为（46）mm，并应采用箭头表示剖视方向（图1-22）。剖切符号的编号宜采用阿拉伯数字或英文大写字母，按照自左向右、由下向上的顺序连续编排，并应标注到剖视线的端部。当剖切位置转折处易与其他图纸发生混淆时，应在转角处加注与该符号相同的编号（图1-23）。当剖面图与被剖切图样不在同一张图纸内时，应在剖切位置线处注明其所在图纸的图号，也可在图上说明（图1-24）。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日41燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日421.1.12 字体字体（1）图纸上所有字体，包括各种符号、字母代号、长度数字及文字说明等字型标准统一，字体可依据所选图幅大小采取相对应的字号，并应注意标点符号准确。（2）选择合适的图幅，使整个图面布置合理。设计文件及图面上所有文字（除封面外）均采用txt.shx 大字体hzdx，宽度系数为0.7。（3）在A3、A4图中，平面图、系统图各种标注字高采用3.0mm，其它文字说明采用3.5mm，图名大小为4mm。（4）在A1、A2图中，平面图、系统图各种标注字高采用3.5mm，其它文字说明采用4mm，图名大小为5mm。（5）封面：字体采用黑体字，字号使用：“XX市天然气利用工程”及“XXXX燃气管道工程”采用6 号字，字宽系数0.8，阶段及项目号采用4 号字，字宽系数为1.0，“重庆市川东燃气工程设计研究院”采用4 号字，字宽系数1.0，证书编号及日期“XXXX 年XX月XX日”采用3 号字，字宽系数为1.0。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日431.1.13 指北针指北针 平面图中的方向标为指北针，指北针表示管道或建筑物的朝向。外线燃气管道平面图，室内燃气管道及设备平面图均应有指北针，且指北针应由专业部门提供，形状宜按图1-25，位置一般在图纸的右上方。指北针的大小：圆的直径为24mm，采用细实线绘制；指北针头部应注“N”字，尾部宽度为3mm；N字体为新宋体，字高5 mm，宽度比例为1.0。指北针也可用风玫瑰代替，如图1-26。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日44燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日451.2 常用代号和图形符号1.2.1 一般规定（1）流程图和系统图中的管线、设备、阀门和管件宜用管道代号和图形符号表示。（2）同一燃气工程图样中所采用的代号、线型和图形符号宜集中列出，并加以注释。（3）本节示例中未列出的管道代号和图形符号，设计中可自行定义。1.2.2 燃气工程常用管道代号燃气工程常用管道代号宜符合下表的规定，自定义的管道代号不应与下表中的示例重复，并应在图面中说明。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日46燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分序号序号管道名称管道名称管道代号管道代号序号序号管道名称管道名称管道代管道代号号1燃气管道（通用）G8液化天然气液相管道LNGL2高压燃气管道HG9液化石油气气相管道LPGV3中压燃气管道MG10液化石油气液相管道LPGL4低压燃气管道LG11液化石油气混空气管道LPG-AIR5天然气管道NG12人工煤气管道M6压缩天然气管道CNG13供油管道O7液化天然气气相管道LNGV14压缩空气管道A表表 1-8 常用管道代号表常用管道代号表2024/4/28 周日47燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分15氮气管道氮气管道N23蒸汽伴热管道蒸汽伴热管道TS16给水管道W24冷却水管道CW17排水管道D25凝结水管道C18雨水管道R26放散管道V19热水管道H27旁通管道BP20蒸汽管道S28回流管道RE21润滑油管道LO29排污管道B22仪表空气管道IA30循环管道CI2024/4/28 周日481.2.3 燃气场站常用图形符号燃气场站常用图形符号 燃气工程场站图形符号宜符合下表的规定。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日49燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日50燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日511.2.4 常用不同用途管道图形符号 常用不同用途管道的图形符号宜符合下表的规定。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日52燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日531.2.5 常用管线、道路等图形符号燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日54燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日55燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日56燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日57燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日581.2.6 常用阀门图形符号 常用阀门的图形符号宜符合下表的规定。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日59燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日60燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日61燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分1.2.7 常用设备图形符号常用设备图形符号宜符合下表的规定：表1-13 常用设备图形符号2024/4/28 周日62燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日63燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日64燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日65燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日66燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日671.2.8 常用管件和其他附件的图形符号常用管件和其他附件的图形符号宜符合下表的规定。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日68燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日69燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日701.2.9 常用阀门与管路连接方式图形符号常用阀门与管路连接方式图形符号常用阀门和管路连接方式的图形符号宜符合下表的规定。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日711.2.10 常用管道支座、管架和支吊架图形符号常用管道支座、管架和支吊架图形符号 常用管道支座、管架和支吊架的图形符号宜符合下表的规定。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日721.2.11 常用检测、计量仪表图形符号常用检测、计量仪表图形符号 常用检测、计量仪表的图形符号宜符合下表的规定。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日73燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日741.2.12 用户工程的常用设备图形符号用户工程的常用设备图形符号用户工程常用设备的图形符号宜符合下表的规定。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日75燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日761.2.13 图样内容及画法（1）一般规定 燃气工程各设计阶段的设计图纸应满足相应的设计深度要求。图面应突出重点、布置均匀，并应合理选用比例，凡能用图样和图形符号表达清楚的内容不宜采用文字说明。有关全项目的问题应在首页说明，局部问题应注写在对应图纸内。图名的标注方式宜符合下列规定：a.当一张图中仅有一个图样时，可在标题栏中标注图名；b.当一张图中有两个及以上图样时，应分别标注各自的图名，且图名应标注在图样的下方正中。图面布置宜符合下列规定：a.当在一张图内布置两个及以上图样时，宜按平面图在下，正剖面图在上，侧剖面图、流程图、管路系统图或详图在右的原则绘制；b.当在一张图内布置两个及以上平面图时，宜按工艺流程的顺序或下层平面图在下、上层平面图在上的原则绘制；燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日77c.图样的说明应布置在图面右侧或下方。在同一套工程设计图纸中，图样线宽、图例、术语、符号等绘制方法应一致。设备材料表应包括设备名称、规格、数量、备注等栏；管道材料表应包括序号（或编号）、材料名称、规格（或物理性能）、数量、单位、备注等栏。图样的文字说明，宜以“注：”、“附注：”或“说明：”的形式书写，并用“1、2、3”进行编号。简化画法宜符合下列规定：a.两个及以上相同的图形或图样，可绘制其中的一个，其余的可采用简化画法；b.两个及以上形状类似、尺寸不同的图形或图样，可绘制其中的一个，其余的可采用简化画法，但尺寸应标注清楚。（2）图样内容及画法 小区庭院燃气管道施工图的绘制应符合下列规定：燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日78a.小区庭院燃气管道施工图应绘制燃气管道平面布置图，可不绘制管道纵断面图。当小区较大时，应绘制区位示意图对燃气管道的区域进行标识；b.燃气管道平面图应在小区和庭院的平面施工图、竣工图或实际测绘地形图的基础上绘制。图中的地形、地貌、道路及所有建（构）筑物等均应采用细线绘制。应标注出建（构）筑物和道路的名称，多层建筑应注明层数，并应绘制出指北针；c.平面图中应绘出中、低压燃气管道和调压站、调压箱、阀门、凝水缸、放水管等，燃气管道应采用线宽0.7mm 多段线绘制，中压管道宜采用单点长画线表示，低压管道宜采用虚线表示；d.平面图中应给出燃气管道的定位尺寸；e.平面图中应注明燃气管道的规格、长度、坡度、标高等；f.燃气管道平面图中应注明调压站、调压箱、阀门、凝水缸、放水管及管道附件的规格和编号，并给出定位尺寸；g.平面图中不能表示清楚的地方，应绘制局部大样图。局部大样图可燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日79不按比例绘制；h.平面图中宜绘出与燃气管道相邻或交叉的其他管道，并注明燃气管道与其他管道的相对位置。室内燃气管道施工图的绘制应符合下列规定：a.室内燃气管道施工图应绘制平面图和系统图。当管道、设备布置较为复杂，系统图不能表示清楚时，宜辅以剖面图；b.室内燃气管道平面图应在建筑物的平面施工图、竣工图或实际测绘平面图的基础上绘制。平面图应按正投影法绘制。图中的建筑物应采用细线绘制；c.平面图中应绘出燃气管道、燃气表、调压器、阀门、燃具等，燃气管道应采用线宽0.7mm 多段线绘制，管道宜采用实线表示，特殊情况可采用虚线表示；d.平面图中燃气管道的相对位置和管径应标注清楚；燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日80e.系统图应按45正面斜轴测法绘制。系统图的布图方向应与平面图一致，并应按比例绘制；当局部管道按比例不能表示清楚时，可不按比例；f.系统图中应绘出燃气管道、燃气表、调压器、阀门、管件等，并应注明规格；g.系统图中应标出室内燃气管道的标高、坡度；h.室内燃气设备、入户管道等处的连接做法，宜绘制大样图。高压输配管道走向图、中低压输配管网布置图的绘制应符合下列规定：a.高压输配管道、中低压输配管网布置图应在现有地形图、道路图、规划图的基础上绘制。图中的地形、地貌、道路及所有建（构）筑物等均应采用细线绘制，并应绘出指北针；b.图中应表示出各场站的位置和管道的走向，并标注管径。按照设计阶段的不同深度要求，应表示出管道上阀门的位置；燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日81c.燃气管道采用线宽为0.7mm 多段线、单点长画线绘制，当绘制彩图时，可采用同一种线型的不同颜色来区分不同压力级制或不同建设分期的燃气管道；d.图中应标注主要道路、河流、街区、村镇等的名称。高压、中低压燃气输配管道平面施工图的绘制应符合下列规定：a.高压、中低压燃气输配管道平面施工图应在沿燃气管道路由实际测绘的带状地形图或道路平面施工图、竣工图的基础上绘制。图中的地形、地貌、道路及所有建（构）筑物等均应采用细线绘制，并应绘出指北针；b.宜采用幅面代号为A2 或A2 加长尺寸的图幅；c.图中应绘出燃气管道及与之相邻、相交的其他管线。燃气管道应采用多段线绘制，其他管线应采用细实线、细虚线或细点划线绘制；d.图中应注明燃气管道的定位尺寸，在管道起点、止点、转点等重要控制点应标注坐标；管道平面弹性敷设时，应给出弹性敷设曲线的相关参数；燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日82e.图中应注明燃气管道的规格，其他管线宜标注名称及规格；f.图中应绘出凝水缸、放水管、阀门和管道附件等，并注明规格、编号及防腐等级、做法；g.当图中三通、弯头等处不能表示清楚时，应绘制局部大样图；h.图中应绘出管道里程桩，标明里程数。里程桩宜采用垂直于燃气管道的细实线表示；i.图中管道平面转点处，应标注角度数；j.应绘出管道配重稳管、管道锚固、管道水工保护等的位置、范围，并给出做法说明；k.对于采用定向钻方式的管道穿越工程，宜绘出管道入土、出土处的工作场地范围；对于架空敷设的管道，应绘出管道支架，并应给出支架、支座的形式、编号；l.当平面图的内容较少时，可作为管道平面示意图并入到燃气输配管道纵断面图中；m.当两天燃气管道同沟并敷设时，应分别进行设计。设计的燃气管道应用粗实线表示，并行燃气管道应用中虚线表示。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日83 高压、中低压燃气输配管道纵断面施工图的绘制应符合下列规定：a.高压、中低压燃气输配管道纵断面施工图应在沿燃气管道路由实际测绘的地形纵断面图或道路纵断面施工图、竣工图的基础上绘制；道及与之交叉的其他管线。穿越有水的河流、沟渠、水塘等处应绘出水位线；燃气管道应采用线宽为0.7mm 多段线绘制；现状地面线、其他管线应采用细实线绘制；设计地面线应采用细虚线绘制；b.宜采用幅面代号为A2 或A2 加长尺寸的图幅；c.对应标高标尺，应绘出管道路由处的现状地面线、设计地面线、燃气管m.当两条燃气管道同沟并敷设时，应分别进行设计。设计的燃气管道应用粗实线表示，并行燃气管道应用中虚线表示。d.应绘出燃气管道的平面示意图；e.对应平面图中的里程桩，应分别标明管道里程数、原地面高程、设计地面高程、设计管底高程、管沟挖深、管道坡度等；f.管道纵向弹性敷设时，图面应标注出弹性敷设曲线的相关参数；燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日84g.图中应绘出凝水缸、放水管、阀门、三通等，并注明规格和编号；h.应绘出管道配重稳管、管道锚固、管道水工保护、套管保护等的位置、范围，并给出做法说明及相关的大样图；i.对于采用定向钻方式的管道穿越工程，应在管道纵断面图中绘出穿越段的土壤地质状况。对于架空敷设的管道，应绘出管道支架，并给出支架、支座的形式、编号、做法；j.应注明管道的材质、规格及防腐等级、做法；k.宜注明管道沿线的土壤电阻率状况和管道施工的土石方量；l.图中管道竖向或空间转角处，应标注转角度数及弯头规格；m.对于顶管穿越或加设套管敷设的管道，应标注出套管的管底标高；n.应标出与燃气管道交叉的其他管线及障碍物的位置及相关参数。燃气工程技术手册燃气工程技术手册第一分册第一分册 通用部分通用部分2024/4/28 周日85第第2章燃气管道施工图设计文件章燃气管道施工图设计文件2.1 设计文件组成设计文件组成2.1.1 第一类工程施工图设计文件组成第一类工程施工图设计文件组成（1）场站工程 总图部分 封面，图纸
