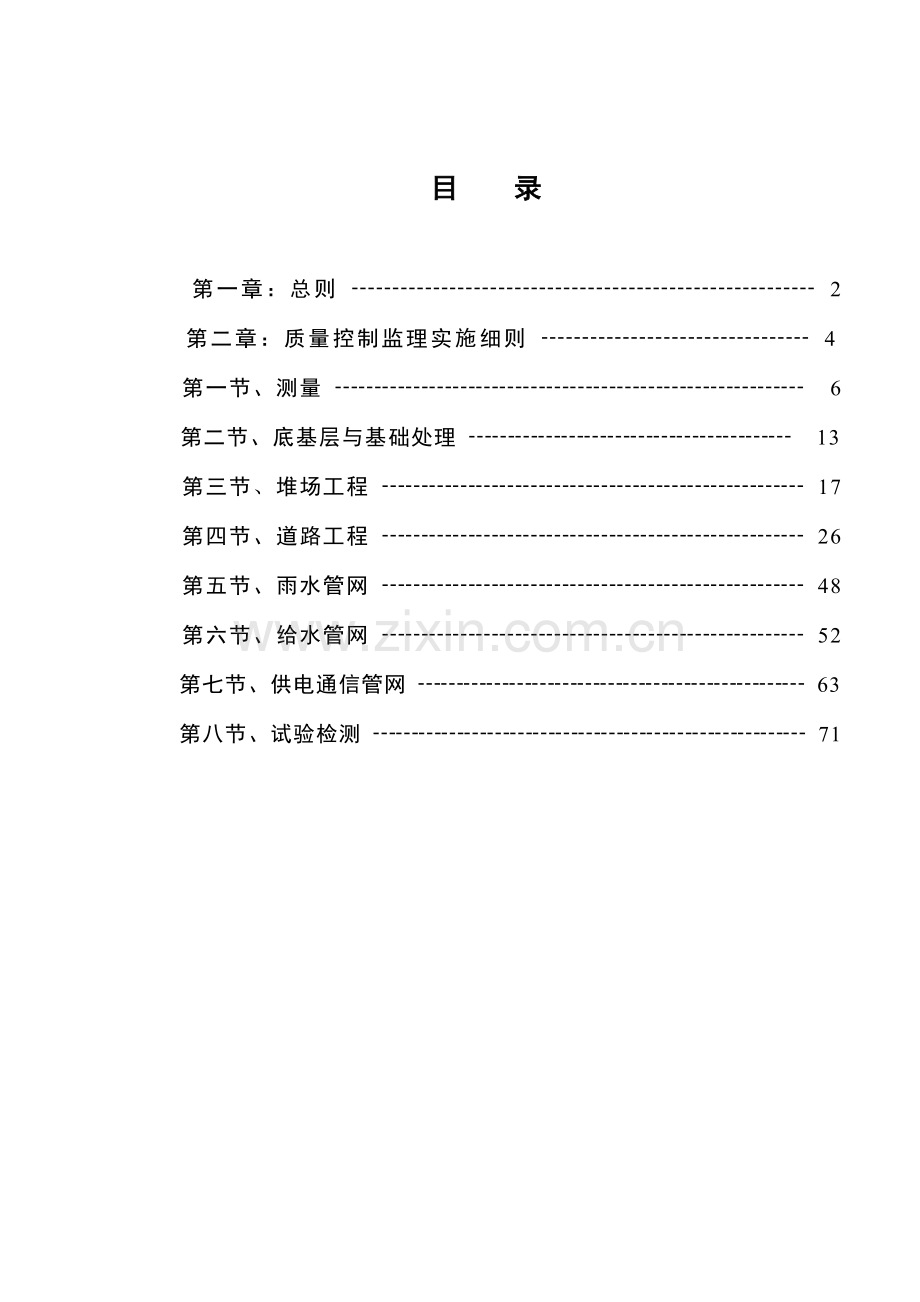

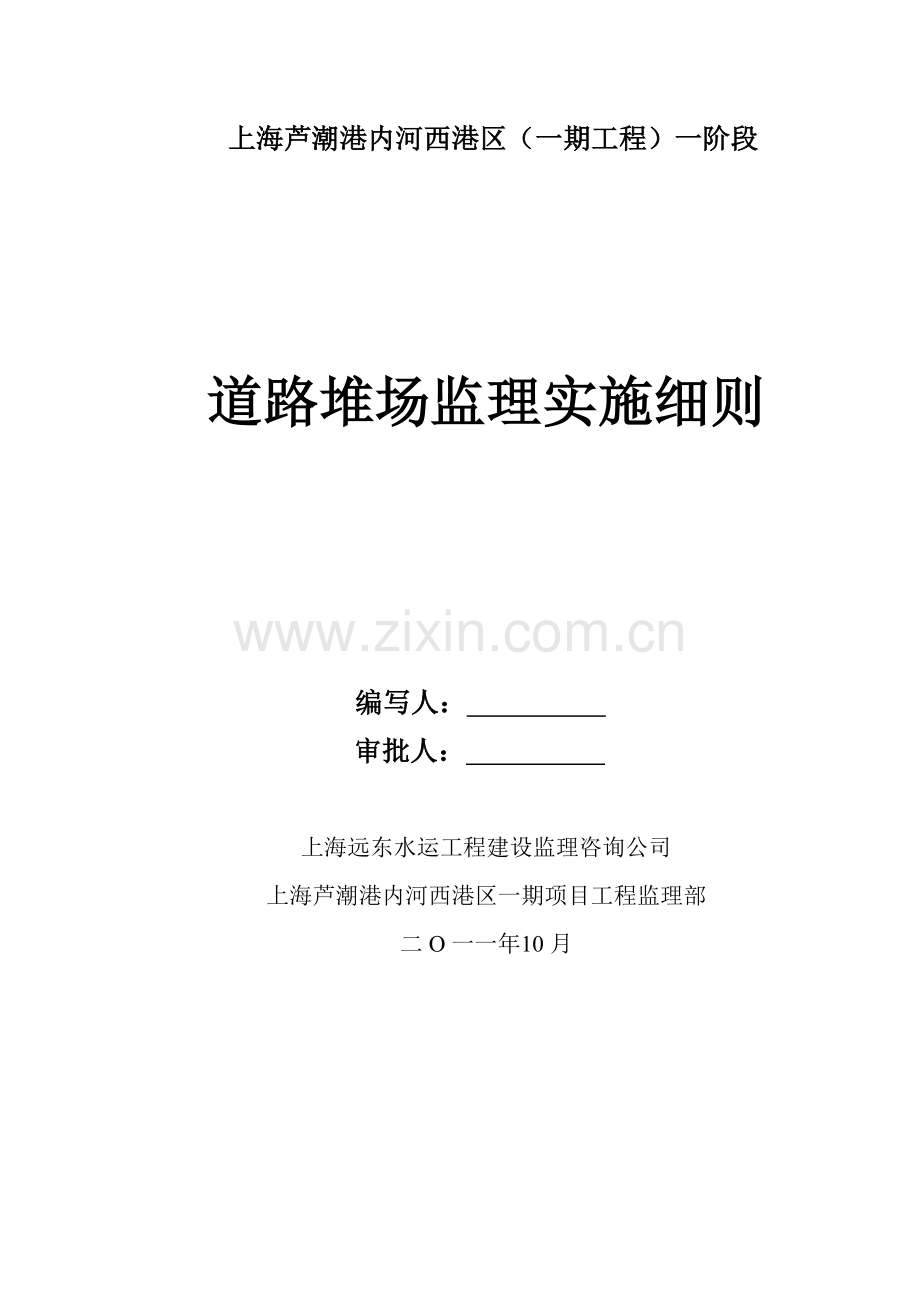

上海芦潮港内河西港区（一期工程）一阶段道路堆场监理实施细则编写人： 审批人： 上海远东水运工程建设监理咨询公司上海芦潮港内河西港区一期项目工程监理部二O一一年10月目 录 第一章：总则 2 第二章：质量控制监理实施细则 4 第一节、测量 6 第二节、底基层与基础处理 13 第三节、堆场工程 17 第四节、道路工程 26 第五节、雨水管网 48 第六节、给水管网 52 第七节、供电通信管网 63 第八节、试验检测 71 第一章 总 则为了更好地提高施工阶段质量控制的监理水平，明确质量控制的要点及监理工作目标，使监理工作更加程序化、规范化、标准化，在监理规划的基础上进一步细化监理的工作内容；同时在总结类似工程监理的工作经验和方式、方法的基础上，结合本工程的特点制定道堆工程监理实施细则，并将在实施过程中不断地对监理实施细则进行完善和补充。一、编制依据 1、建设工程监理规范，水运工程施工监理规范，上海市建设工程监理管理有关规定。 2、施工图及设计说明，技术规格书，相关的规范、标准及技术资料。3、承包合同中约定的质量目标和要求，施工组织设计中承诺的质量控制措施和方法。二、工程内容上海芦潮港内河西港区（一期工程）一阶段位于上海芦潮港临港新城仓储转运物流园区内，同盛大道北、茂祥路以东，紧靠五尺沟沿线。本工程用地面积111058平方米。其中件杂货堆场约30902.8m2，道路面积约为19231.5m2。道路结构层为：一层土工格栅TGSG4040、15cm级配碎石、25cm水泥稳定碎石、30cm混凝土面层（抗折5.0MPa）；仓库场地：一层土工格栅TGSG4040、15cm级配碎石、25cm水泥稳定碎石、35cm混凝土面层（抗折5.0MPa）；件杂货、散货堆场：一层土工格栅TGSG4040、15cm级配碎石、30cm水泥稳定碎石、40cm混凝土面层（抗折5.0MPa）；综合楼区域道路：一层土工格栅TGSG4040、15cm级配碎石、25cm水泥稳定碎石、35cm混凝土面层（抗折5.0MPa）；综合楼区域停车场：一层土工格栅TGSG4040、10cm级配碎石、15cmC15素砼垫层、10cm级配砂石、5cm中粗砂、10cm植草砖；人行道：一层土工格栅TGSG4040、15cm级配碎石、25cmC15素砼垫层、5cm中粗砂、8cmC50高强连锁小块。三、技术标准本工程所使用的设计与施工规范、试验规程、测试规程、测量规程、质量控制标准、验收规范详见各专业监理细则章节。四、质量控制目标按照技术规格书要求，根据水运工程质量检验标准JTS257-2008、公路工程质量检验评定标准JTGF80/1-2004，工程质量达到合同要求，单位工程质量合格率率100%，隐蔽及分项工程验收一次合格率达到95%以上，分部、分项工程全部合格。第二章 质量控制监理实施细则一、质量控制的原则对施工进行全过程、全方位的检查，监督和管理。重视事前控制。监督承包人按审查批准的施工组织设计进行施工，对工程项目的人、机、料、方法、环境等因素进行全面检查，及时预防和制止影响工程质量的各种不利因素。严格事中控制。督促承包人严格执行“自检、互检、专检”的质量检验制度，对上道工序质量不合格或未进行验收，不得进行下道工序施工，随时消除影响工程质量的各种隐患。完善事后控制。督促承包人应以合同文本和工程质量检验评定标准为依据，全面实现承包合同约定的质量目标。二、质量控制的方法为实现质量控制目标，使最终的工程质量达到承包合同中约定的等级标准，监理工程师将根据质量控制的原则，采取一些有效的质量控制方法，对工程施工的全过程、全方位监督管理。充分利用审查、核定、批准等手段，对影响质量的各种因素进行全面质量控制。加强施工监理中的测量工作，测量贯穿整个施工监理全过程，是工程的施工基础工作，关键工序。加强对施工控制点、施工基线和工前测量的独立复核工作，对工程建筑物和构筑物的几何要素，如标高、轴线位置、场地和道路的泛水大样、管网交叉处施工大样、长、宽、高等尺度可利用测量复核的手段予以复核、控制；在施工过程中重视对建(构)筑物，已建设施的沉降和位移，监理工程师除定期对承包人报送的沉降、位移测量数据进行核查外，还应独立对沉降、位移进行测量，并对成果分析研究；对已完工的单位工程，监理工程师应及时核查承包人整体尺度的测量成果，并用测量手段进行复核验证。试验试验是监理人员按照有关见证取样的规定对进场的原材料和拌合物质量实施监控的重要手段。巡视、旁站为随时掌握施工现场的质量状况，及时消除影响工程质量的各种隐患，监理工程师将对施工过程进行巡视检查，并及时形成巡视检查记录；对重要部位和关键工序实施旁站，确保工程施工严格按照批准的施工工艺、相关标准进行施工，确保工程的施工质量。第一节 测量施工监理实施细则一、执行标准 1、水运工程测量规范(JTJ203-2001)； 2、上海芦潮港内河西港区（一期工程）一阶段施工图及设计说明。二、工程特点 ； 三、测量控制系统1、坐标控制：上海平面坐标系统和施工独立坐标系（A-B坐标系)。A=（X-X0）COS36+（Y-Y0）SIN36B=（X-X0）SIN 36-（Y-Y0）COS 36X= X0+A COS36+B SIN36Y= Y0+A SIN36-B COS36X0=3387197.157Y0=508399.544 2、高程系统：上海市吴淞高程系统（2006年度公布的成果）。 四、监理工作流程检查施工准备并审查测量方案督促、检查承包人对甲供点的校核情况检查加密控制网的选点、埋石及保护措施全面复测所布设的施工基线、基点，审批施工单位测量成果旁站控制点施测，确保按规范测量按100比例审查施工基线、基点测量放线报验单旁站工程实物外业施工测量放样，并按10%比例进行平行抽测旁站沉降观测、审查内业资料、并定期进行平行观测审查竣工测量资料及竣工图 五、主要监理方法及措施 1、检查投入使用的测量仪器是否有检定证书，检定证书是否在有效期内；检查仪器的完好状态； 2、检查施工测量人员的资质是否满足工程要求，并能胜任测量工作； 3、审查承包人上报的施工控制网测量方案，并参与外业观测和内业成果的复算；4、现场检查承包人埋设的施工测量控制点是否符合测量规范的要求，埋点应便于观测，点位稳定； 5、对已建实物进行复测，及时同业主设计沟通解决。 6、督促承包人及时进行沉降点点位埋设，并做好保护措施，按设计要求定期进行沉降观测，监理进行旁站，认真准确分析沉降观测成果，发现不均匀沉降及时上报业主，并采取积极应对措施； 7、积极配合各专业监理工程师做好隐蔽工程验收工作；9、按照测量规范和有关规范要求，做好测量抽测资料的整理和归档工作，并定期检查承包人测量资料的完整性规范性。测量检测01 上海远东水运工程建设监理咨询公司上海芦潮港内河西港区一期项目工程监理部工程名称：_ 年 月 日 测量检测02 上海远东水运工程建设监理咨询公司 上海芦潮港内河西港区一期项目工程监理部建筑物沉降监理平行观测表 单位工程名称： 测量检测03工程部位：水准点号及高程：仪器规格：观测人： 记录人：测点号月 日月 日月 日月 日初次高程（m）高程（m）本次下沉（ mm）高程（m）本次下沉（ mm）累计下沉（ mm）高程（m）本次下沉（ mm）累计下沉（ mm）监理工程师意见： 专业监理工程师： 日 期： 上海远东水运工程建设监理咨询公司 上海芦潮港内河西港区一期项目工程监理部轴线、标高监理平行抽检表工程名称： 编号：略图：专业监理工程师意见： 专业监理工程师： 日 期： 上海远东水运工程建设监理咨询公司 上海芦潮港内河西港区一期项目工程监理部第二节 底基层与基础处理监理细则一、工程特点本工程地基堆场区域已进行强夯处理，所有道路进行普夯处理。由于排水明沟、灯塔基础和给排水、供配电等地下管网的施工，局部进行开挖并回填，使抛填底基层的密实度降低，根据设计要求，在基层施工前，需采用振动碾压或分层回填夯实等方法进行处理。二、监理工作流程检查施工机械、施工方案检查整平检查施测方案、检查施测 检查碾压操作工艺检查高程、沉降量测量、试验验收签发“分项工程报验单”三、监理要点及目标值1、振动碾压设备机型按设计要求选择，自重不小于120KN,激振力不小于270KN的振动压路机。2、每次碾压前应视砂面情况进行洒水，使砂具有最佳含水率，以提高碾压效果。3、碾压遍数：碾压4遍以上，振动碾压一个来回为一遍，每遍碾压搭接宽度不小于1/3轮宽，相邻碾压遍间采用正交行驶方向交错碾压。碾压施工应控制压路机碾压速度，无振碾压每分钟3040m，有振碾压每分钟80100m。4、检验检测：根据港口工程地质勘察规范（JTJ240-97）、公路路基现场测试规程(JTJ059-95)和设计要求，检测项目是荷载板和压实度，荷载板试验于地基加固碾压整平后进行，试验点根据地质条件和施工情况暂定为一个，面积1.5*1.5m；压实度采用灌砂法测定，每5000m2测1点。四、主要质量控制措施及方法序号工序名称控制要点控制手段1开工前准备、检查人员组织，核对人员名单；、检查机械是否符合要求，运转是否完好；、审查施工方案；、检查排水措施；、检查施工基线和水准点的复核。检 查检 查审 查检 查检 查2碾 压、检查碾压工艺，应符合施工方案；、检查碾压遍数和碾压方向；、控制碾压速度。检 查旁 站旁 站3验 收、进行试验检测；、进行高程等验收；、签发“分项工程验收单”。平行试验测 量五、质量控制标准检验项目检测指标检测方法及频次压实度93%灌砂法，一点/5000 m2承载力堆场达到150KPa以上道路达到120KPa以上荷载板试验，暂定为一个振动碾压质量监理平行检测表 工程部位：上海芦潮港内河西港区（一期工程）一阶段 地基处理检测01顺序项 目标 准 及允许偏差检验频率检验方法实 测 实 量123456789101碾压遍数4遍以上抽检旁站2每遍碾压时间间隔不少于24h旁站3碾压搭接宽 度30cm用尺量4相邻区块搭 接5m用尺量5碾压速度无振动碾压3040m/分钟有振动碾压80100m/分钟旁站监理工程师意见： 旁站监理人员： 专业监理工程师： 日 期： 上海远东水运工程建设监理咨询公司 上海芦潮港内河西港区一期项目工程监理部底基层与基础处理质量监理平行检测表 工程部位：上海芦潮港内河西港区（一期工程）一阶段 地基处理检测02顺序项 目标 准 及允许偏差检验频率检验方法实 测 实 量123456789101压 实 度93%承包商检测频率基础上10%环刀取样2承载力设计要求查检测报 告3标 高10mm每100m测3点用水准仪监理工程师意见： 旁站监理人员： 专业监理工程师： 日 期： 上海远东水运工程建设监理咨询公司 上海芦潮港内河西港区一期项目工程监理部第三节 堆场工程监理实施细则 一、工程概况 (一)质量目标 根据水运工程质量检验标准JTS257-2008、公路工程质量检验评定标准JTGF80/1-2004达到合同要求。 (二)工程特点 1、对于按不同施工工艺处理的土基区域，应注意检查交界处的处理措施，防止不均匀沉降； 2、应注意冬季施工的有关防范措施；3、应加强对水稳铺设质量问题的防范，控制好摊铺的厚度、标高和压实度； 4、应加强对砼质量通病的防范，尤其要处理好大板砼表面龟裂和切缝爆边、爆角等问题。二、控制依据 1、设计文件； 2、水运工程质量检验标准JTS257-2008； 3、公路水泥混凝土路面施工技术规范(JTGF30-2003)；4、港口道路、堆场铺面设计与施工规范(JTJ29696)；5、公路工程质量检验评定标准JTGF80/1-2004。三、道路、场地总体施工工艺流程测量放线、设置标高控制点底基层碾压处理灯塔基础、排水明沟等深基础施工铺设土工格栅摊铺级配碎石摊铺水稳层上部面层结构施工浇筑板块面层砼砼面层切缝施工附属设施（雨水检查井盖板和嵌缝等）施工四、监理工作流程 承包人填写开工报告监理工程师审核开工报告 审核结果不同意 同意 开工 监理工程师复核测量放样监督地下管线施工 监督基层工程施工检查附属工程施工 检查面层施工 交工验收、签认交工文件 五、主要工序质量控制要点与手段序号工序名称控 制 要 点控制手段1本工序前准 备、查核测量工序结果是否具备开工条件；、钢筋制作、绑扎前，查核材料试验结果；、砼浇注前查核各类材料试验结果，配合比设计；、查核地下管线等是否遗漏。检 查检 查检 查检 查2摊 铺水稳基层、进场水稳配合比符合设计要求，对骨料粒径、混合料含水量、7天饱水单轴抗压强度等要重点进行控制；、施工气温小于5、雨天不能铺筑，如因工期要求，需在气温较低时摊铺，可适当放宽限制，以最低气温0为限， 但摊铺后必须进行保温覆盖；养护期间不能开放交通，应有专人负责交通管制；、水稳混合料必须随到随铺，间隔时间不得超过凝结时间；、水稳摊铺时要控制好虚铺厚度和平整度，严禁进行薄层贴补或找平；、水稳压实应控制最佳含水量，压实机型、遍数、方法应满足设计要求；碾压应先轻后重，由外向内，不能出现表面露石或浆皮过厚等现象，对边缘部位、与其它构筑物交接的部位，应加强碾压，如压路机碾压不到，应辅以小型机具进行夯实。、应控制好水稳摊铺的几何尺寸，按设计要求做好培肩工作，如不做培肩，应适当放宽摊铺断面尺寸，在摊铺完成后进行切边，必须保证设计断面内水稳的密实度。、水稳摊铺后养生，应根据气候条件而定，保持表面湿润。、水稳摊铺结束后，进行高程、平整度、几何尺寸等验收工作。、养护期完，及时进行密实度检测，合格后及时安排下道工序的施工。平行试验检 查检 查旁 站检 查检 查测 量平行试验旁 站3钢筋、模板、模板刚度、表面平整度、模板高度应符合要求，在使用过程中要及时进行整修；、模板支撑体系应能满足在砼浇筑、振捣不变形、不位移，对拉螺杆受力情况基本一致，重点检查封头板的固定状态；、复核模板的轴线、标高和断面尺寸；、模板安装前应进行清理，表面应整洁，并应均匀涂刷脱模剂；、检查模板的止缝质量，拼缝必须严密，底部与砼垫层接触部位的缝隙必须用砂浆或其它材料充填，保证砼浇筑时不出现漏浆现象；、检查钢筋骨架的绑扎和安装质量，钢筋规格、数量、搭接长度、焊接、主筋、箍筋的间距、排距等应满足要求，安装位置准确，架立筋、砼垫块数量应能保证钢筋骨架的稳定性，保证钢筋保护层厚度要求；、对胀缝、自由边、构筑物边缘等设计要求设置拉杆、传力杆、防裂钢筋等部位，应加强检查，防止漏设。、钢筋安装后如搁置时间较长，表面出现锈蚀现象，施工前应做好除锈工作。检 查检 查测 量检 查检 查检 查检 查检 查4砼 浇 筑、审查砼配合比，符合设计要求；冬季施工如需使用外加剂，应通过试验确定；所使用的原材料如有调整，砼配合比应重新设计，作相应调整；、对砼原材料进行验收，不合格的不得使用；、对砼搅拌站进行验收，尤其是对于砼配料的计量设施应加强检查，保证砼配比准确；、砼拌合要控制好搅拌时间，保证砼拌合均匀，砼和易性满足要求，控制砼的水灰比，对砼坍落度随时进行检测，不合要求的要及时调整；、砼浇筑前对仓面应进行检查，仓面应清理干净，浇水湿润，但不得有积水；、砼运输过程中如发生离析，在入仓前应重新进行复拌，砼入仓操作应规范，防止出现离析现象，并应控制好砼的浇筑顺序；、砼振捣操作应规范，应能保证砼振捣密实，不出现漏振、欠振、过振等现象，砼入仓后应及时进行振捣；振动梁操作时要注意作业面的加料，以保证砼的密实度、平整度；、控制砼的磨面质量，磨面按要求分三个步骤进行，关键要控制好每个步骤的操作时间，磨面工作必须及时完成；、掌握好拆模时间，不能太早，以防止边角的损坏；* 砼施工完成后应及时进行养护，根据不同的气温采取相应的养护方法；* 应注意相邻板块砼浇筑的时间间隔，应符合技术规格书的要求；* 掌握好切缝时间，应及时切缝，控制好切缝的顺直度和切缝深度；* 注意做好成品保护工作，避免边角损伤。检 查平行试验检 查检 查检 查检 查检 查旁 站检 查检 查检 查检 查检 查5排水明沟、沟槽开挖后应及时安排垫层施工，如受水浸泡后必须重新进行处理；检查槽底高程、宽度和平整度；、底板、沟身分层施工，施工缝要按规范要求进行处理，防 止渗漏；、对钢筋、模板进行检查验收，钢筋的规格、数量、间距、排距、保护层厚度应满足要求，模板表面应清理干净，接缝应严密，支撑体系应能保证模板的稳定性要求；、检查复核护边角钢，标高、轴线、顺直度应符合要求，固定应牢固，角钢镀锌质量应符合设计要求；、明沟施工应严格按设计要求进行分段，沉降缝严格按规范要求进行设置；、砼浇筑应加强振捣，防止出现漏振、表面出现蜂窝、麻面等现象。测 量检 查检 查测 量检 查检 查6 灯塔基础、测量放线、定位、标高的控制，严格按设计要求实施。、基槽开挖好应及时安排垫层浇筑，如受水浸泡后必须重新进行处理，浇垫层砼前要检查其槽底标高、宽度和平整度。、对钢筋、模板进行检查验收，钢筋的规格、数量、间距、排距，保护层厚度应满足设计要求。模板表面应清理干净，脱模剂应涂刷均匀，且不得污染钢筋，支架必须具有强度、刚度和稳定性，拼模板的拼缝应平顺严密不得漏浆。、预埋螺杆的品种、直径和质量必须符合设计要求，螺杆的长度、螺母的高度必须符合设计要求，预埋时应再次放线定位，准确后应电焊固定。、砼浇筑时应分层施工，混凝土应振捣密实，不得出现露筋、蜂窝和缝隙夹渣，不应出现松损。测 量测 量检 查检 查旁 站 六、实测项目质量控制标准 1、水泥稳定碎石质量控制标准检测项目检测指标或允许偏差检测频次检测方法压 实 度97%每200m至少测2处灌砂法平 整 度12mm每200 m检查2处，用3m直尺连续量3尺，每尺检1点标 高+5、-15mm每200m测4个断面用水准仪检查宽 度不少于设计值每200m测4个断面尺量厚 度-10mm每200m抽1处挖验横 坡0.5%每200m测4个断面水准仪强 度4.0Mpa每天或每班按公路工程质量检验标准附录检查外 观表面平整密实、无坑洼、无明显离析。施工接茬平整、稳定。2、级配碎石质量控制标准：检测项目允许偏差检测频次检测方法厚 度15mm每处（道路每50m为一处，堆场100m2为一处）挖坑用钢尺量标 高+5、-10mm用水准仪检查平 整 度20mm用2m靠尺和塞尺量 3、场地面层质量控制标准检测项目允许偏差（mm）检测频次检测方法厚 度+20，-5每伸缩缝处测一点用钢尺量标 高10每20m一处（3点）用水准仪检查宽 度20每20m一处用钢尺量平 整 度5每20m一处用2m靠尺、塞尺相邻板顶面高差纵向3每20m一处用2m靠尺、塞尺横向3每伸缩缝处测一处板块分割线顺直纵缝15每20 m一处拉20m线用钢尺量，取大值横缝10每伸缩缝处测一处传力杆位置20每伸缩缝处测一处用钢尺量，取最大值外露长度+20,-10 4、钢筋绑扎工程质量控制标准检测项目允许偏差检测频次检测方法钢筋骨架外轮廓尺寸长 度每个构件（梁、板、桩等小型构件抽查10%且不少于3 件；沉箱、扶壁等大型构件逐件检查）用钢尺量宽 度用钢尺量高 度用钢尺量受力钢筋层（排）距用钢尺量受力钢筋间距拉线用钢尺量弯起钢筋弯起点位置用钢尺量箍筋、分布筋间距用钢尺量外 观钢筋的品种、规格、质量、根数符合设计要求，同一截面受力筋接头数量符合规范要求，钢筋应绑扎或焊接牢固，扎丝应弯向内侧，钢筋应平直无局部弯折，钢筋表面应无颗粒状或片状锈斑 第四节 道路工程监理实施细则一、工程概况1、工程范围道路工程共计15m道路2条，长732.4m； 12m道路2条，长311.88m；9m道路3条，长480m；22.3m道路1条，长164.94m。共计长度1689.22m，面积19213.5m2。2、结构型式一层土工格栅TGSG4040、15cm级配碎石、25cm水泥稳定碎石、30cm混凝土面层（抗折5.0MPa）。3、质量目标根据水运工程质量检验标准JTS257-2008、公路工程质量检验评定标准JTGF80/1-2004达到合同要求。4、工程特点 道路基层安排在管网施工完成后开始施工。 二、控制依据1、 设计文件；2、 水运工程质量检验标准JTS257-2008；3、 水运工程混凝土施工规范(JTJ26896)； 4、 公路路基施工技术规范(JTJ 03395)；5、 公路路面基层施工技术规范(JTJ03493)。三、主要施工顺序1、 砼面层结构底基层：(1)严格控制基层压实度及路基弯沉值，自路基顶面以下0.8m范围内，轻型击实标准不低于96%，0.81.5m范围内，重型击实标准不低于94%，1.5m以下，重型击实标准不低于93%。路基弯沉值标准为40(0.01mm)。(2)道路基层表面应平整，路拱合适，路基标高，坡度符合设计要求，建议宁低勿高，确保结构层厚度。应注意防止水稳摊铺时，车辆对路基的扰动。(1) 水泥稳定碎石应严格控制最佳含水量及骨料规格，以“手捏成团，落地能散”为度。(3) 水泥稳定碎石基层施工气温控制在5C以上，雨天不能铺筑，冬季施工应采取措施；运到工地后应及时摊铺和碾压，由于条件限制，在工地堆放时间应不超过4h。(4) 水泥稳定碎石的摊铺宽度应符合设计要求，压实宽度应超宽，同时为防止烂边应采取培肩措施。(5) 水泥稳定碎石摊铺施工中应尽量的减少纵、横接缝。(6) 水泥稳定碎石摊铺时应控制好松铺厚度，松散系数由现场试摊铺确定。(7) 水泥稳定碎石碾压时间应接近最佳含水量时进行，应先轻后重，自路边压向路中，压实机具应满足设计要求，稳压后应及时找平、修补，禁止薄层增补。(8)应注意控制施工节奏，当日摊铺的水泥稳定碎石应当日碾压完毕。(9) 水泥稳定碎石摊铺完毕应及时采取交通管制措施，以保护表面不受损坏；同时加强养护，养护期满应按设计要求进行压实度检测。四、监理工作流程承包人报送开工报告监理工程师审核开工报告审核结果 不同意 同意开 工监理工程师复核测量放样监督地下管线施工监督路基工程施工检查附属工程施工检查面层施工交工验收、签认交工文件 五、主要
