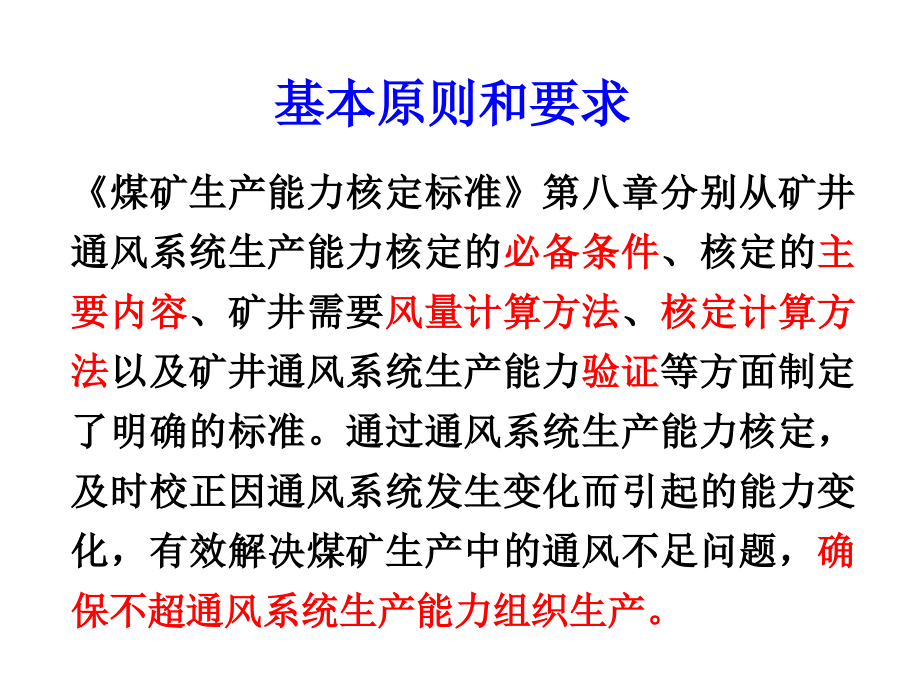

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,通风系统生产能力核定,基本原则和要求,煤矿生产能力核定标准第八章分别从矿井通风系统生产能力核定的,必备条件,、核定的,主要内容,、矿井需要,风量计算方法,、,核定计算方法,以及矿井通风系统生产能力,验证,等方面制定了明确的标准。通过通风系统生产能力核定，及时校正因通风系统发生变化而引起的能力变化，有效解决煤矿生产中的通风不足问题，,确保不超通风系统生产能力组织生产。,第二十七条 核定通风系统生产能力 必须具备下列条件,（一）必须有完整独立的通风、防尘、防灭火及安全监控系统，通风系统合理，通风设施完好可靠；,（二）必须采用机械通风，运转主要通风机和备用主要通风机必须具备,同等能力,，矿井主要通风机经具备资质的检测检验机构,测试合格,；,上述1、2条款的内容是根据煤矿安全规程第107条和第121条确定的，如达不到规定要求，资质单位不得对该矿进行通风系统生产能力核定工作。,所谓“独立通风系统”是指矿井必须设有符合规定的,主要通风机装置,，并有,独立的进风和回风井筒,，形成一个,完整的、独立的通风网络结构,。,严禁采用单台或多台局部通风机替代主要通风机。,因采用局部通风机或风机群作为主要通风机对矿井实施通风，难以保证矿井通风的可靠与安全（可靠性差、相互干扰、漏风严重）。,如果两台主要通风机的,排风量稍微有差别,，应,按照排风量小的主要通风机的能力进行能力核定,。,高瓦斯矿井、突出矿井、风机叶轮直径1.8m以下的主要通风机,每1年至少进行1次,性能测定。,AQ1011-2005煤矿在用主通风机系统安全检测检验规范,第二十七条 核定通风系统生产能力必须具备下列条件,（三）安全检测仪器、仪表齐全，性能可靠；,（四）局部通风机的安装和使用符合规定；,（五）矿井瓦斯管理必须符合有关规定。,条件中3、4、5条中如果出现不符合规定的，资质单位可以令矿方限期整改之后再进行通风系统生产能力核定工作。,1矿井通风系统生产能力不足的,主要表现,(1)矿井的通风动力能力不足；,(2)矿井的通风网络能力不足，井下通风系统不合理；,(3)矿井的用风地点有效风量不足；,(4)矿井稀释瓦斯能力不足。,2通风能力核定要求,（1）矿井每年应核定通风能力；,（2）矿井更换主要通风机，对主要通风机技术改造，主要通风机更换了叶片、电动机或改变了动叶、导叶角度后，应重新核定矿井通风能力；,（3）开采水平、开采区域发生变化或改变一翼通风系统后，应重新核定矿井通风能力；,（4）采掘生产工艺有重大改变后，应重新核定矿井通风能力；（,技术论证、设计、批准文件由行管部门批复,）,第二十八条 通风系统生产能力核定的主要内容,（三）实行瓦斯抽排的矿井，必须核查矿井抽放瓦斯系统的,稳定运行情况,；,核定时应重点检查抽放系统定期测定的有关记录，查看定期检查抽放系统的记录，检查抽放检测仪表是否齐全，是否定期校正，检查瓦斯抽放工程是否按照设计和计划施工。,第二十八条 通风系统生产能力核定的主要内容,（四）矿井有2个及以上并联主要通风机通风系统时，应按照每一个主要通风机通风系统,分别进行通风系统生产能力核定,，矿井的通风系统生产能力为每一通风系统生产能力之和；矿井必须按照每一通风系统生产能力合理组织生产。,此类煤矿在核定报告中应对,相应通风系统,的作业地点及通风系统生产能力分别予以明确。,第二十九条 矿井需风量计算办法,（一）通风系统生产能力核定参数选取原则,1.对核定中使用的经验数据（如上年度、同类型矿井），必须进行通风方面必要的验证，确保数据真实、可靠；,2检测机构所测试的设备、设施必须与当前现场实际保持一致；,3现场实测的数据必须是在矿井正常生产的情况下测定。,（二）需要现场实际测定或收集的主要数据,(1)温度：采煤工作面进风流最高温度、采煤工作面空气温度、掘进工作面温度、机电硐室进回风温度；,(2)距离：煤层厚度、最大（最小）控顶距、采煤工作面长度、采掘进工作面正常生产条件下平均日推进度；,(3)瓦斯（二氧化碳）浓度、一氧化碳浓度（防爆柴油机车）、氢气浓度（充电硐室）；,（二）需要现场实际测定或收集的主要数据,(4)一次爆破所用的最大炸药用量（采煤工作面、掘进工作面）；,(5)风速（风量）：进风、回风、水平、翼、采区、采煤工作面、掘进工作面、硐室和其他巷道；,(6)工作人数：采煤、掘进及其他用风地点；,（二）需要现场实际测定或收集的主要数据,(7)局部通风机的实际吸风量和实际供风距离（,核定时的,）；,(8)巷道断面：特别是局部通风机安装地点到回风口间的巷道最大断面积；,(9)原煤视密度选取（,查煤的工业分析报告,）；,(10)各通风系统核定时矿井负压。,第二十九条 矿井需风量计算办法,（三）采煤工作面和掘进工作面数目确定,煤矿安全规程48条：,“一个采区内同一煤层的一翼最多只能布置1个回采工作面和2个掘进工作面同时作业。”；,“一个采区内同一煤层双翼开采或多煤层开采的，该采区最多只能布置2个回采工作面和4个掘进工作面同时作业。”,关于加强煤矿井下生产布局管理控制超强度生产的意见（发改运行2014 893号）的规定。,原则上一个采（盘）区只布置一个采煤工作面生产。中小型矿井同时生产的采煤工作面不得超过2个。大型矿井同时生产的采煤工作面不得超过3个。,采（盘）区采掘工作面的比例应根据采区设计、采煤工作面推进度及掘进工作面单进水平等因素合理确定，,采煤工作面与回采巷道掘进工作面个数的比例原则上为1:2,，因通风、运输、排水及瓦斯治理、冲击地压防治等需要，,可提高至1:3。,（四）矿井通风需风系数的规定,矿井通风需风系数包括矿井内部漏风和配风不均衡等因素，一般抽出式K取1.151.20，压入式K取1.251.30，,瓦斯矿井,单个主要通风机通风系统独立供风采掘工作面数量少于12个且最大通风流程小于10000m时，抽出式取1.15，压入式取1.25，否则抽出式取1.20，压入式取1.30；,高瓦斯矿井,抽出式取1.20，压入式取1.30。,（五）采煤工作面需要风量,1.按气象条件计算,1)对于综采工作面，采煤工作面的有效断面积,=,工作面控顶距,工作面实际采高。,2)采煤工作面进风流空气温度的测点，应选择进风巷距工作面10m左右的位置。矿井安设的,温度传感器应位于进回风巷距工作面10m,左右，既便于实时监测，又有利于反映工作面的最低最高温度。,3)采煤工作面的风速、采高调整系数、长度调整系数,宜根据经验选取或内插法,进行计算选取。,表8-1,v,cfi,采煤工作面进风流气温与对应风速,（五）采煤工作面需要风量,2.按瓦斯、二氧化碳涌出量计算,Q,cfi,=100,q,cgi,k,cgi,（m,3,/min）,与,煤矿通风能力核定标准AQ1056,不一致的一点：,按瓦斯、二氧化碳涌出量计算采掘工作面风量时，瓦斯（CO,2,）涌出不均匀的备用风量系数k,cgi,取值方式有重大变化。“正常生产时连续观测1个月，（,日,）最大绝对瓦斯涌出量和月平均（,日,）绝对瓦斯涌出量的比值”。,K值要增大很多,，体现的是零超限，而不是以前的可以多少次超限。,（六）掘进工作面按局部通风机实际吸风量计算需风量的要求,安设局部通风机的巷道中的风量，除了满足局部通风机的吸风量以外，,还应保证局部通风机安装地点到回风口间的风速满足要求,，即无瓦斯涌出岩巷,0.15 m/s,、有瓦斯涌出的岩巷，半煤岩巷和煤巷,0.25 m/s,，以,防止,局部通风机吸入,循环风,和这段距离内,风流停滞,，造成瓦斯积聚。,（七）其他用风巷道风量计算中瓦斯涌出不均与的备用风量系数（,1.21.3,）选取,瓦斯矿井的全岩巷道备用风量系数取1.2；瓦斯矿井煤巷、半煤岩及高瓦斯矿井的所有其他巷道，备用风量系数取1.3。,应当注意，,井下各用风地点中，采煤、掘进和硐室等应根据每个用风地点的实际条件逐个地点进行计算，,不允许只计算一处风量进行累加计算,。,第三十条 通风系统生产能力计算,矿井通风系统生产能力核定,采用由里向外核算法计算,。根据矿井各个用风地点的需要风量，按照合理的采掘比，从矿井总进风量中合理分配，分配时应该考虑矿井通风系数，最后确定矿井各个工作地点的个数；,矿井通风系统生产能力计算公式中的b,ci,、b,hi,为,正常生产条件下,采掘工作面的平均日推进度，宜选用,采区设计或作业规程,的数据。,第三十一条 矿井通风系统生产 能力验证,（一）矿井通风系统生产能力验证,1.矿井主要通风机性能验证,根据AQ1011煤矿在用主通风机系统安全检测检验规范，对矿井的主要通风机进行现场测定。AQ1011规定，主通风机装置运行效率应不小于最高效率的70%，风量和风压应满足矿井的需要和产品使用说明书的规定。,1.矿井主要通风机性能验证,凡检验发现下列情况之一者，主要通风机判断不合格：,证书审查不符合规定，主通风机喘振，电动机功率超过额定功率，电动机、轴承温度和温升超过相应标准，通风机振动有效值超过规定，安全保护设施不齐全。,1.矿井主要通风机性能验证,为使主通风机安全运转，其工况点应位于驼峰点的右下侧、单调下降的直线段上。由于轴流式通风机的性能曲线存在马鞍形区段，为了防止矿井风阻偶尔增加等原因，使工况点进入不稳定区，一般限定实际工作风压不得超过最高风压的90%。,第三十一条 矿井通风系统生产 能力验证,2.通风网络能力验证,矿井通风网络能力验证需要进行的工作是根据MT/T 440矿井通风阻力测定办法对矿井通风阻力进行测定，,增加采煤工作面和掘进工作面的矿井，应进行通风网络解算,。依据AQ1028煤矿井工开采技术条件，,判断矿井风量和通风阻力是否合理匹配,（见表8-5）。,2.通风网络能力验证,表,8-5,矿井风量、通风阻力合理匹配表,2.通风网络能力验证,矿井通风系统风量和通风阻力不匹配，以矿井通风系统风量为基础，系统通风阻力超出匹配阻力一档时扣除矿井通风系统生产能力的10%；超出匹配阻力二档扣除矿井通风系统生产能力的20%；,超出匹配阻力三档不予核定通风系统生产能力,。,2.通风网络能力验证,举例：矿井通风系统风量2800 m,3,min，系统的通风阻力为1800 Pa，匹配阻力应2500Pa，则不予核定通风系统生产能力。,3.用风地点有效风量验证,核定单位实际测定并依据煤矿安全规程第101条（表2）规定，对用风地点有效风量、风速、温度进行验算。,矿井用风地点有效风量测定主要内容：矿井的总进风量、总回风量、风机总排风量、外部漏风量、各地点的有效风量等，并计算矿井的外部漏风率、有效风量率等。,3.用风地点有效风量验证,无瓦斯涌出的架线电机车巷道中的最低风速可低于表2的规定值（1m/s），但不得低于0.5m/s。综合机械化采煤工作面，在采取煤层注水和采煤机喷雾降尘等措施后，其最大风速可高于表2的规定值（4m/s），但不得超过5m/s。,4.稀释瓦斯能力验证,利用瓦斯鉴定结果以及矿井瓦斯安全监测仪器仪表检测的结果，验证矿井通风稀释排放瓦斯的能力，各地点瓦斯浓度应符合煤矿安全规程的有关规定。,本条文是关于矿井稀释瓦斯、二氧化碳和其他有毒有害气体能力验证的规定。另使用,防爆柴油机车,的地点应进行,一氧化碳,的验证、,充电硐室,应进行,氢气,浓度的验证。,第三十一条 矿井通风系统生产 能力验证,（二）通风系统生产能力确定,1按照以上方法所计算的通风系统生产能力为,矿井初步通风系统生产能力,，凡不符合煤矿安全规程有关规定的，以及有下列情况的，应从矿井通风系统生产能力中扣除相应部分的产量，,扣除后的通风系统生产能力为最终核定矿井通风系统生产能力,；,第三十一条 矿井通风系统生产 能力验证,通风系统不合理、瓦斯超限区域的产量，应从矿井通风系统生产能力中扣除；,高瓦斯矿井、突出矿井,没有专用回风巷的采区,，没有形成全风压通风系统、没有独立完整通风系统的采区的产量，应从矿井通风系统生产能力中扣除；,整个矿井供风量不足时，应减少采煤工作面或掘进工作面个数,，使矿井总进风量满足矿井用风地点的需风量要求，计算时从矿井通风系统生产能力中扣除该采掘工作面的产量。,存在不符合有关规定的串联通风、扩散通风、采空区通风的用风地点，应从矿井通风系统生产能力中扣除相应采掘工作面的产量。,供风量不足的采掘工作面应去掉，并应在计算时从矿井通风系统生产能力中扣除该采掘工作面的产量；,采掘工作面空气温度超过26但未采取有效降温措施的，采掘工作面生产能力、矿井通风系统生产能力核定时，按扣除此工作面能力的30%计算；,采掘工作面空气温度超过30但未采取有效降温措施的，核定时扣除此工作面能力。,第三十一条 矿井通风系统生产能力验证,2通风系统生产能力最终计算：,A=A,pc,A,dc,式中 A矿井最终通风系统生产能力，万t/a；,A,dc,扣除区域的年产量，万t/a。,经省级煤炭行业管理部门批准的矿井年度通风能力，可作为矿井通风系统的核定生产能力。,
