电解电容器部分材料IQC培训知识.ppt

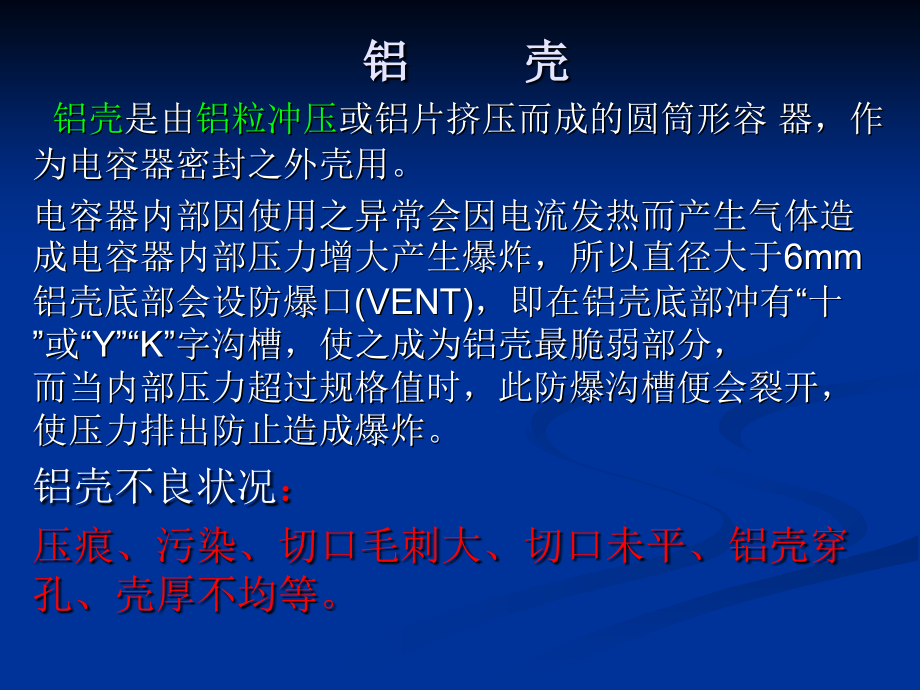

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,铝 壳,铝壳,是由,铝粒冲压,或铝片挤压而成的圆筒形容 器，作为电容器密封之外壳用。,电容器内部因使用之异常会因电流发热而产生气体造成电容器内部压力增大产生爆炸，所以直径大于6mm铝壳底部会设防爆口(VENT)，即在铝壳底部冲有“十”或“Y”“K”字沟槽，使之成为铝壳最脆弱部分，而当内部压力超过规格值时，此防爆沟槽便会裂开，使压力排出防止造成爆炸。,铝壳不良状况,：,压痕、污染、切口毛刺大、切口未平、铝壳穿孔、壳厚不均等。,铝壳底部防爆图示,+字形 Y字形,L,D,K字形 无防爆口,导 针,导针是铝箔与外电路中电流传送的桥梁,要求传导电阻小纯度高，导针铝材部分按纯度分为正极,G3(99.92)G4（99.99%),负极,G1(99.82),导针由正负极组成，长者为正极，短者为负极,导针根据品质或漏电需要可化成一定规格电压,导针正负极所用CP线材料为相同,负极导针所用铝材一般无漏电和寿命要求时为G1材料。,导针不良状况：,偏肩、毛刺大、弯针、CP线发黑、CP线渡锡不匀、CP线锡层厚度不合格、焊接部不完整、表面粗糙、压痕、锈蚀、未成型（无扁部）、缺角、双针粘接、焊接部断针、尺寸不合标准。,导针型号与尺寸关系图,CP线 B部 R部 A部 T厚度,例：12082 D直径1.2mm,B部顶端到A部顶端8.2mm,胶 粒,胶粒是由天然胶与合成胶制成，目前有,三元乙丙,和,丁基胶,及混合胶,其作用是在电容器的封口处有密闭的功能，使用前应保持干净，无污染纯净。,在生产中，一定要注意胶粒不要弄脏，不用时要放好，袋口要封起来。,胶粒不良状况：,压痕、短缺、压伤、割裂、毛刺大、表面粗糙、孔歪、孔径未穿、孔内有碎宵、混规、厚度不均、其它尺寸缺陷等。,胶粒图示,孔距 厚度,外径 孔径,电 解 液,电解液按主溶剂体系分为,丁内酯(GBL)无水体系,，,主要用在贴片电解电容器(耐高温),乙二醇有水体系,电解液理化参数有:电导度,、,火花电压,、,PH值,电导度的对应电压和系列约为:50us/cm 25v以下高频低阻,25us/cm 35v以下,14us/cm 100v以下 7us/cm 115v以下 3us/cm 250v以下 1us/cm 450v以下,电解液参数不良表现为:电导度异常、火花电压下降、PH值不合格,
