1. 编制依据
1.1工程合同
序号
合同名称
备 注
1
工程招标文件

2
工程总包合同

3
劳务分包合同

1.2 施工图纸： 表1-1
图 纸 名 称
设计号
图 纸 编 号
出图日期
菜户营住宅小区1#楼建筑施工图
0109-1
建1—建30
2003.02
菜户营住宅小区1#楼结构施工图
0109-1
结1—结47
2003.02
菜户营住宅小区1#楼电气施工图
0109-1
电1—电43
2003.02
菜户营住宅小区1#楼设备施工图
0109-1
暖1—暖15
2003.02
菜户营住宅小区1#楼设备施工图
0109-1
水1—水59
2003.02

1.3 主要规程、规范： 表1-2
类别
名 称
编 号
国家
工程测量规范
GB50026-93
国家
建筑地基基础施工质量验收规范
GB50202-2002
国家
地下工程防水技术规范
GB50108-2001
国家
建筑边坡工程技术规范
GB50330-2002
国家
土方与爆破工程施工质量验收规范
GB50201-2002
国家
锚杆喷射混凝土支护技术规范
GB50086-2001
国家
民用建筑工程室内环境污染控制规范
GB50325-2001
国家
地下防水工程质量验收规范
GB50208-2002
国家
砌体工程施工质量验收规范
GB50203-2002
国家
混凝土结构工程施工质量验收规范
GB50204-2002
国家
混凝土外加剂应用技术规范
GB50119-2003
国家
屋面工程质量验收规范
GB50207-2002
国家
建筑地面工程施工质量验收规范
GB50209-2002
国家
建筑装饰装修工程质量验收规范
GB50210-2001
国家
住宅装饰装修工程施工规范
GB50327-2001
国家
建筑给水排水及采暖工程施工质量验收规范
GB50242-2002
国家
通风与空调工程施工质量验收规范
GB50243-2002
国家
建筑电气安装工程施工质量验收规范
GB50303-2002

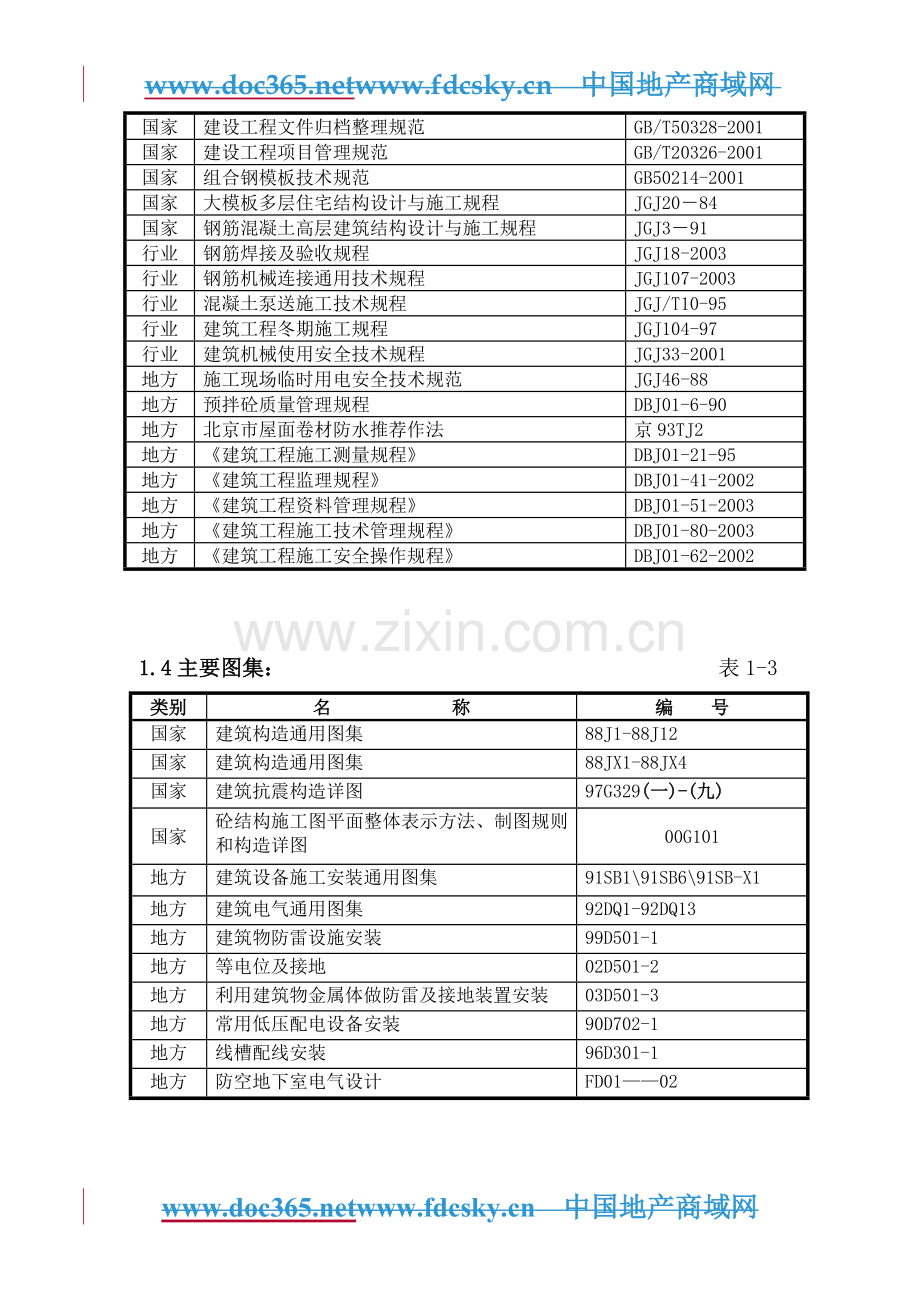

国家
建设工程文件归档整理规范
GB/T50328-2001
国家
建设工程项目管理规范
GB/T20326-2001
国家
组合钢模板技术规范
GB50214-2001
国家
大模板多层住宅结构设计与施工规程
JGJ20－84
国家
钢筋混凝土高层建筑结构设计与施工规程
JGJ3－91
行业
钢筋焊接及验收规程
JGJ18-2003
行业
钢筋机械连接通用技术规程
JGJ107-2003
行业
混凝土泵送施工技术规程
JGJ/T10-95
行业
建筑工程冬期施工规程
JGJ104-97
行业
建筑机械使用安全技术规程
JGJ33-2001
地方
施工现场临时用电安全技术规范
JGJ46-88
地方
预拌砼质量管理规程
DBJ01-6-90
地方
北京市屋面卷材防水推荐作法
京93TJ2
地方
《建筑工程施工测量规程》
DBJ01-21-95
地方
《建筑工程监理规程》
DBJ01-41-2002
地方
《建筑工程资料管理规程》
DBJ01-51-2003
地方
《建筑工程施工技术管理规程》
DBJ01-80-2003
地方
《建筑工程施工安全操作规程》
DBJ01-62-2002

1.4主要图集： 表1-3
类别
名 称
编 号
国家
建筑构造通用图集
88J1-88J12
国家
建筑构造通用图集
88JX1-88JX4
国家
建筑抗震构造详图
97G329(一)-(九)
国家
砼结构施工图平面整体表示方法、制图规则和构造详图
00G101
地方
建筑设备施工安装通用图集
91SB1\91SB6\91SB-X1
地方
建筑电气通用图集
92DQ1-92DQ13
地方
建筑物防雷设施安装
99D501-1
地方
等电位及接地
02D501-2
地方
利用建筑物金属体做防雷及接地装置安装
03D501-3
地方
常用低压配电设备安装
90D702-1
地方
线槽配线安装
96D301-1
地方
防空地下室电气设计
FD01——02

1.5主要标准: 表1-4
类别
名 称
编 号
国家
建筑工程施工质量验收统一标准
GB50300-2001
国家
电梯工程质量检验评定标准
GB50310-2002
地方
北京市建设工程施工现场安全防护标准
京建施[2003]1号
地方
北京市建设工程施工现场场容卫生标准
京建施[2003]2号
地方
北京市建设工程施工现场环境保护标准
京建施[2003]3号
地方
北京市建设工程施工现场保卫消防标准
京建施[2003]4号
地方
北京市施工现场检查评分标准

1.6 主要法规： 表1-5
类别
名 称
编 号
国家
中华人民共和国安全生产法

国家
中华人民共和国招投标法

国家
建设工程安全管理条例

国家
中华人民共和国建筑法
1997年11月1日 中华人民共和国主席令
国家
建筑工程质量管理条例
国务院令第279号
地方
北京市建筑工程文明安全施工管理暂行规定
99京建施1号
地方
混凝土工程碱集料反应工程技术管理规定（试行）
京建科（1999）230号
地方
关于房屋建筑工程等市政工程见证取样有关规定
京建质578
地方
北京市建筑工程施工现场管理办法
市政府第72号
地方
建设项目环境保护管理办法

1.7其它： 表1-6
类别
名 称
编 号
地方
北京市建筑安装工程工期及概算定额

地方
2001年北京市建设工程预算定额

地方
北京市建委发关于碱集料反应
99-230#文件
公司
中铁公司的体系文件

项目
北京航天勘察院提供的岩土工程
勘察报告书

2.工程概况
2.1土建工程概况一览表
序
号
项 目
内 容
1
工程名称
丽泽花园菜户营小区1#楼及6#地下车库
2
工程地址
北京市丰台区菜户营村
3
建设单位
北京东兴联房地产开发有限公司
4
设计单位
北京北方设计研究所
5
施工单位
中铁电气化局集团北京建筑工程有限公司
6
监理单位
北京曙晨工程建设监理工程有限责任公司
7
监督单位
丰台区质量监督站
8
质量目标
结构长城杯
9
工程功能
住宅楼（分A座 B座 C座）和6#地下车库，A座B座 C座地下二层为人防，地下一层为设备层，首层以上为住宅。车库为机械停车场。
10
抗震等级

地震设计烈度：八度设防，A座C座抗震等级为一级，B座抗震等级为二级，A、B、C座地下二层及六号地下车库抗震为三级，建筑抗震设防类别为丙类，设计基本地震加速度值为0.20g。

11
设计使用年限
50年
12
建筑场地类别
Ⅱ类
13
耐火等级
一级
14
安全等级
二级

15
建筑规模
建筑面积
总面积
69744.99m2
层 数
A、C座
地上30层，地下2层
B座
地上22层，地下2层
车库六号
地下2层
层 高
A 、C 座
-2层：3.6m、-1层：4.0m、
1～30层：2.75m
B座
-2层：3.6m 、-1层：4.0m、
1～22层：2.75m
车库
4.2m
16
结构形式
基础
A、B、C座箱型基础、6#车库箱型基础
主体
A、B、C座为全现浇钢筋砼剪力墙；
6#地下机械车库采用钢筋砼无梁楼盖
17
标 高
±0.00绝对标高
A 、B、 C座
44.00m
檐口高度
A、C座
B座
六号车库
82.50m
60.50m

室内外高差
A、B、C座：-1.00m；
槽底标高
A、C座 -8.69 m
B座 -8.69 m
车库六号 -9.56 m
18
地基承载力
250kpa

19

主要结构尺寸
基础垫层
包括防水层厚度160mm
地下室底板厚
900mm、400mm
地下室外墙厚
外墙300mm、内墙250mm、200mm、人防通道300mm、楼梯间300、200mm
六号车库
框架柱
KZ-１：600mm×600mm
KZ-２：900mm×4５0mm

剪力墙厚
A、C座：1～5层250mm、6～12层外墙250mm、内墙200mm、13～30层外墙200mm、内墙200mm
B座：1～２2层墙厚250mm、200mm
顶板
A、B、Ｃ座、地下350mm　180mm
地上板厚：110mm、120mm、150mm
20

混凝土
强度等级
基础垫层
C15
基础底板及墙柱、顶板
基础底板、地下室墙柱、顶板抗渗等级S8，C30；设备基础C20
1～1５层
A、 C座墙柱C30，梁板C25

16～顶层
A、C座梁板柱墙C25
1～7层
B座墙柱C30，梁板C25
8～顶层
B座墙柱梁板C25
21
外墙保温
外墙内侧均贴60厚增强水泥聚苯复合保温板

22
外墙做法
涂料
内墙做法
卫生间：墙面砖
其它房间：耐水腻子
部分房间做法需要二次装修设计
23
楼地面做法
住宅部分：等待二次装饰设计确定
24
窗
所有地上部分外窗采用塑钢窗，开启扇附纱，普通白玻璃（靠外墙的卫生间及公共卫生间采用磨砂玻璃），四面均采用单框双层玻璃（人防及地下一层、电梯、机房、水箱间采用单层玻璃）。
25
门
所有木门刷米黄色调和漆，一层三度；钢制防火门、防盗门，采用米黄色烤漆
26
屋面做法
不上人
平屋面
保温层采用70mm厚的聚苯乙烯泡沫塑料板，容重为30kg/㎡，分两块错缝排列，找平层要保证一定的强度和平整度并做泛水
27
防水做法
卫生间
防水
3厚聚氨酯涂膜防水
地下室
防水
地下室防水采用结构自防水，在地下室外墙外侧车库顶板板顶、底板板底，做两层2mm厚改性沥青卷材Ⅱ型防水
屋面
防水
做两层3mm厚改性沥青卷材Ⅲ型防水

2.2安装工程概况一览表
水暖安装做法表 ：
序号
项目
设计要求
管线类别
1
给
排
水
系
统
给水
系统
分为低区、中区、高区，由变频给水泵供给，热水由户内壁挂炉供给。
管材为PP—R管，热熔连接。
中水
系统
中水排水采用内螺纹多孔，UPVC塑料排水管，中水变处理站采用ABS工程塑料管，
粘接连接
排水
系统
一至三层单独排水，地下室采用内用潜污泵提升，其它污水直接排放
排水管采用内螺纹多孔，UPVC塑料排水管。粘接连接。
雨水
系统
屋面雨水采用内排水系统，排至室外散水
管材采用UPVC加厚排水管，粘结连接。
2
消防
系统
分为消火柱系统和自动喷水灭火系统
全部采用镀锌钢管丝抠连接或沟槽连接
3
通风排
烟系统
地下一、二层和楼梯间内设通风排烟系统管道和加压风机
进风管、排烟风管均采用镀锌钢板制作
4
采暖系统
为户内独立采暖采用壁挂炉，户内各房间设钢制闭式串片散热器
采暖管道采用PP—R管，热熔连接

电气安装做法表：
序号
项目
内容
1
电力系统
低压电源，本建筑物弱电机房，电梯，应急照明主要通道照明消防等消防用电设备按一级负荷供电，各座建筑物设兀接室和配电室负责本座楼供配电。
配电系统采用TN—C—S系统，电源进户处做重复接地
2
避雷系统
防雷采用TN-C-S用ф10镀锌圆钢，引下线用80×5mm镀锌扁钢，接地体利用基础的上下两层主筋，可靠焊成网状，并同时在建筑物四周距墙1.5m做一圈40×4镀锌扁钢接地体，接地电阻≤1Ω。
专用机房等共用接地体，所有进出建筑物的金属管道均同总等电位体焊接，总等电位体设在变电室，专用接地使用BVV-1×40mm2导线同总等电位体联接。
3
火灾自动报警
公用走廊设置自动报警装置，首层值班室设置消防报警区域控制器，消防报警区域控制器并与小区消防控制中心联网。
4
电话、广播电视、监视系统
配管，穿带线

2.3工程特点
由于本工程的主要使用功能为居民住宅，其工程性质决定了该工程具有如下的特点和质量控制重点：
2.3.1结构安全性要求高。结构质量百年大计，关系到居民的人身财产安全的大事，因此在结构施工中，我们不仅要保证结构工程外在质量，更重要的是保证结构工程的内在质量做到外美内坚。
2.3.2防水工程质量要求高，牵涉到几百家用户的消费利益，直接影响用户的生活起居，尤其是地下室，屋面、卫生间等的防水质量，我们视其为本工程控制的重点。
2.3.3户内几何尺寸要求精确，是业主和用户非常关心的敏感问题，因此在测量和放线的偏差控制是本工程的重点内容之一。
2.3.4安装系统功能要求高，尤其是上下水、电视、照明系统、通风、通信等使用功能的实现是让用户满意的关键所在。
2.3.5本工程工期紧、质量要求高，施工期内又横跨雨期和冬期，因此，要制定切实可行的施工方案和质量保证措施。
2.3.6在施工过程中，扰民和民扰是应特别处理好的现实问题。
扰民方面：我们采取特殊的防噪措施，如设防噪围挡，采取噪声小的机械设备等。
民扰方面：做好接待工作，耐心细致关心群众，取得群众的支持和谅解。
2.3.7本工程基础部分较深且标高变化较多，开挖时需严格注意标高控制，防止超挖。
2.3.8本工程基础混凝土现浇量大，底板900厚，需严格组织好商品混凝土的连续供应及对混凝土的测温，防止人为间歇冷缝及温度冷缝。混凝土外墙较厚、较长，需严格控制施工工序，保证混凝土浇注质量。

3．施工部署管理目标
3.1施工范围：
图纸所示的土建工程；给排水工程；消防工程；暖通工程；动力照明工程；防雷接地工程；消防报警工程；中水系统；人防工程；电视、电话工程只作埋管穿带线及箱盒；燃气壁挂炉工程。
3.2管理目标
本工程确定以下管理目标：
3.2.1工程工期目标
2004年9月25日开工，2006年 1月 30 日竣工。工期为493日历天，承诺建设单位工期要求。
3.2.2工程质量目标
消灭结构质量通病，在保证建设单位工程质量达到优良的情况下，争创结构“长城杯”；确保水、电、暖、设备安装的完善运转及消防排烟通讯线路的正常使用；建无渗漏工程，消灭内外装修细部常见质量通病，确保内外装修分部工程优良，竣工验收达到建筑长城杯标准。
3.2.3施工现场管理目标
北京市安全文明工地
3.2.4技术创新目标
制定技术创新目标和实施计划，使技术创新建立在实用、经济、先进、合理和高效的水平上，使之成为支撑工程项目优质高效运行，完善和提高项目管理水平，实现质量和工期目标的有效手段。
3.2.5工程成本造价控制目标
同业主、设计院、监理单位和工程有关各方共同努力，优化施工组织的安排，使工程各个环节衔接密切，高效顺利的向前推进，从图纸设计，材料设备的选型，承包商的选择和工程招标，现场施工组织、管理、协调与控制等各方面，提出行之有效的合理化建议方案，加强过程和程序控制，追求过程精品，避免不必要的拆改、浪费，尽最大能力减少和节约工程成本和造价。
3.3施工部署原则
3．3．1本工程按项目法组织施工，在公司范围内挑选有经验、有能力的管理人员组成强有力的项目经理部，对本项目的人、财、物按照项目法施工管理的要求实行统一组织、统一布置、统一计划、统一协调、统一管理，并认真执行ISO9001质量标准、ISO14001环保标准及GB/T28001职业健康安全标准，充分发挥各职能部门、各岗位人员的职能作用，认真履行管理职责，确保本项目质量体系持续有效的运行，通过我们的科学严谨的工作质量和项目管理经验，确保实现对建设单位承诺的工期目标、质量目标和施工现场管理目标。
3．3．2本工程工作量大，结构质量要求高，工期紧（总工期493天）。施工顺序：遵循先地下后地上、先结构后装修、先无压管后有压管的顺序，土建为设备安装优先创造条件，设备安装为装修创造条件，在交叉作业的条件下，保证工程按期，保优质竣工交验。
3. 3．3根据本工程特点分为三个施工阶段，即基础施工阶段，主体结构施工阶段，二次结构和装修施工阶段，其中暖卫、电气工程等与以上施工阶段交叉进行作业。
1. 基础施工：基础开挖，采用机械挖土，汽车外运人工清槽，底板采用整体浇筑，在后浇带处断开，地下室墙体采用小钢模施工，楼板模板采用12mm竹编模板，采用钢管上下加油托支撑系统。
2.主体结构施工：主体结构施工，采用清水混凝土施工技术，墙体采用钢制大模板体系，楼板采用竹胶合板清水模板，楼梯、阳台、门窗洞口采用定型模板一次成型技术，混凝土采用商品混凝土泵送浇筑。
3.装修施工：分四个阶段组织施工，第一阶段在地下室结构验收完，组织地下室装修施工；第二阶段结构施工到10层，验收1—5层，组织5层以下装修施工；第三阶段结构施工到20层，验收5—15层，组织15层以下装修施工；第四阶段为20层以上到结构封顶后，组织外檐装修和屋面工程施工。在每个施工阶段内装修的插入施工项目，由下向上组织按层流水施工，细装修由上向下，组织按层流水施工，水电工程配合穿插作业。
3.3.4外线工程：
待结构完成后，安排外线配套工程与室内装修同步进行。
3.3.5 由于6#地下车库距离1#楼主体工程较近，为了防止高层倾斜，所以车库与1#楼地下室同时施工，并保证车库顶板完成前，B座施工不得高于6层，A、C座施工不得高于12层。
3．4施工组织安排和工艺流程
3．4．1施工组织安排
遵循先地下后地上，先结构后装修，先土建后设备，先外檐后内檐，先样板后整体的施工程序，地下部分A、B、C座的地下二层完成后，做完防水，砌完防水保护墙，再进行地下车库的墙体施工（地下车库的外墙是单面支模）。在专业施工上遵循先大截面后小截面，先无压管后有压管的程序。土建为设备安装优先创造先决条件，在交叉作业的情况下，保证工程提前交工。
3．4．2工艺流程
施工准备→定位放线→机械挖槽（预留30cm原土由人工清至设计标高）→基础施工→回填土→主体结构施工（水电穿插施工）→屋面工程施工、地面工程施工→内外墙喷涂料→设备安装→竣工清理。
3．5施工流水段的划分
3．5．1基础：基础施工分四个流水段，流水段由两条后浇带及一条沉降缝分开。A、B、C座及地下车库各为一个流水段。
3．5.2地上结构：结构施工分十段流水，A、C楼为两栋塔楼，每栋塔楼划分为四段。B楼为板楼，划分为两个流水段。（见附图）
第一段：2轴——10轴，Y轴——Q轴；第二段：10轴——16轴，Y轴——Q轴；
第三段：4轴——9轴，Q轴——A轴；第四段：9轴——13轴，Q轴——A轴；
第五段：16轴——23轴；第六段：23轴——33轴；
第七段：33轴——42轴，Y轴——Q轴；第八段：42轴——48轴，Y轴——Q轴；
第九段：33轴——42轴，Q轴——A轴；第十段：42轴——48轴，Q轴——A轴；
地下车库施工分两段流水：第一段1-2轴——1-5轴；第二段1-5轴——1-8轴
3．6施工组织协调
一个工程产品是参与工程的业主单位、设计单位、施工单位、监理单位、等协作单位等多方共同合作的结晶，因此，在施工过程中协调处理好各方面的工作关系是关系工程产品质量的关键环节，因此我项目部在争得各方认可的前提下，制定了如下管理制度。
3．6．1图纸会审、图纸交底制度
在正式施工前，项目经理组织有关人员认真学习图纸，参加图纸会审，图纸交底，会中确定的内容形成第一份施工文件—图纸会审记要确保工程的顺利开工。
3．6．2与业主单位、监理单位协调
与业主单位和监理单位协调，协商工作事项，确立规则和程序，确立例会制度，办理好开工前的各项审批手续，保证工程顺利，按期开工。
3．6．3与社会有关部门协调
积极主动与当地公安、交通、消防、街道办事处，市政、园林、环卫、自来水、电力燃气等部门的联系，向他们通报情况，听取他们的意见，了解信息，按照有关要求办理相关手续，并制定相应的管理制度，使施工在合理、合法的情况进行。
3．6．4周例会制度
每周五下午项目经理组织项目全体管理人员及分包单位管理人员参加的项目工作例会，从施工管理上点评一周来工作质量，协调解决工作中存在的问题，安排下周的工作计划，提出下周工程质量控制重点。
3．6．5每周工程质量现场文明施工大检查
每周五上午由项目经理、执法经理，分别组织有关人员进行工程质量现场安全文明施工进行检查并进行讲评。
3．6．6物质供应协调
为了确保工程材料质量，在材料供应商的选择上我们严格按照ISO9001体系管理要求，做到货比三家，在项目部材料组初步评审基础上，请业主、监理对材料供应商厂家考查，最终选定令各方都满意的材料供应商。
4．施工准备
4.1施工前期准备
做好施工前期的准备工作，为整体施工创造一个和谐、有序的环境，为工程顺利开工和后序施工顺利进行打下良好的基础。
4.2施工技术准备
4.2.1开工前配齐本工程所需的施工规范、规程、标准、图集和相关技术资料。
4.2.2组织各专业工长进行图纸会审，针对提出的问题，做好相关记录，有关问题在进行设计交底时与设计单位做好变更和洽商。
4.2.3依据地质勘察报告，确定基础开挖施工措施。
4.2.4编制施工组织设计，制定主要分部工程的施工方案和分项工程技术交底，预算员做好施工预算和材料分析，详细制定有关技术、质量和安全等方面的保证措施。
4.2.5检查校验施工中使用的检验、试验和测量设备，贴好相应标识。
4.2.6根据工程规模，提前进行材料试验，设置现场标准养护室，制定相应的试验计划。
4.2.7依据“确保质量、满足需要、降低成本”的材料采购原则，在开工前落实主要材料供应商。
4.2.8施工测量准备：根据总平面图及甲方提供的水准点、坐标，实施定位测量，测量人员持证上岗且经验丰富，坚持复测制度。
4.3施工机械、材料和劳动力准备

4.3.1 主要施工机械设备计划用量表
序号
机具名称
规 格
单位
数量
单机损
耗（KW）
用途
1
塔式起重机
6516
台
2
35
垂直运输
2
塔式起重机
4013
台
1
30
垂直运输
3
混凝土地泵

台
3
55
混凝土运输
4
升降机
SCD200/200A
台
3
5
装修垂直运输
5
蛙式打夯机

台
4
1.5
土方回填
6
钢筋切断机
QT40
台
3
5.5
钢筋加工
7
钢筋弯曲机
GW40
台
3
3.5
钢筋加工
8
电锯
MJ106
台
2
5.5
木模板加工
9
电刨
MIB
台
2
3
木模板加工
10
电焊机
电渣压力焊
台
4

纵向钢筋连接
BX3-500
台
8
38KVA
钢筋焊接
11
布料杆

台
2

混凝土运输
12
砼振捣棒
50/30mm
套
８
1.5
砼振捣
13
平板振捣器

套
４
0.5
楼板砼振捣
14
钢筋直螺纹套丝机

台
2
3
钢筋连接
15
卷扬机
JJK5
台
1

钢筋加工
16
搅拌机
350型
台
2
7.5
砂浆搅拌
17
给水泵

台
3

施工及消防用
18
潜水泵

台
3

抽出坑内积水
4.3.2 主要材料用量表
名 称
数 量
名 称
数 量
钢筋(t)
5496
SBS改性沥青(m²)
39542
混凝土(m³)
34816
加气砼砌块（块）
1193
竹胶板(m²)
8488
聚胺酯涂膜（m²）
26655
木方(m³)
---
保温板(m²)
63989
4.3.3主要劳动力准备：提前选择成建制劳务队伍，签订劳务合同，进行入场教育，施工所需各种人数情况如下：
工 种
人 数
工 种
人 数
木 工
200
架子工
20
钢筋工
160
机 工
12
混凝土工
120
放 线
4
瓦 工
40
试 验
2
抹灰工
40
暂 电
4
水暖工
20
壮 工
60
电 工
30
电焊工
12
油工
200
防水工
40
合 计
964
4.4现场准备
4.4.1现场围挡
施工现场四周设置连续封闭的砖围墙围挡，围挡搭建时要严密、完整、牢固、美观。施工大门按公司的企业形象设计与围挡连在一起。在施工大门外明显处设置统一样式的施工标牌。
4.4.2场地道路及排水
做好施工现场的场地清理工作，提前规划出道路位置，尽量利用原有道路，做好道路的硬化工作。道路两侧设排水沟，排水沟通向雨水井，在道路交叉处边沟要用涵管沟通。
在大门口处设冲洗设备、截水沟和沉淀池，用于冲洗进出场车辆，避免车辆带泥砂进出施工现场。
4.4.3施工用通讯准备
为了和各有关单位取得联系，安装工地电话，可以通过电话同各有关单位取得联系，以开展正常的工作联络。同时，公司根据工作需要，对项目经理部主要负责人配备移动电话，确保能及时传递施工信息。
4.4.4临时设施的准备
现场临时设施计划
序号
项目
面积（m2）
序号
项 目
面积（m2）
1
机房
20
2
钢筋加工棚
50
3
木工加工棚
100
4
办公室
200
5
宿舍
3200
6
配电室
35
7
库房
120
8
试验室
15
9
警卫
20
10
厕所
60
4.4.5材料堆放：现场材料码放整齐，标识清楚。
4.5施工用水的准备
4.5.1现场消防、生产、生活用水管进水管应为ND150MM，消防、生产、生活给水管道合用，消防管道不小于DN100，设地下式消火栓4—6座，直径不小于DN75，消防立管DN100设两根，每层设消火栓，消防立管的供水由现场临时水泵供给，现场消防泵房1座储水箱20M3，消防水泵两台，一备一用。
4.5.2生产、生活用水由市政直供，楼上施工用水由消防泵房供给。
（1） 施工用水计算如下：
q1=K1ΣQ1N1 K2/ 8×3600
q1--- 施工用水量
K1---未预计的施工用水系数取1.15
K2---用水不均衡系数取1.5
Q1---每台班实物量，混凝土养护,取200立方米；浇筑取100立方米
N1---施工用水定额，混凝土养护，取700L/M3；浇筑取200 L/M3
q1=1.15×1.5×（200×400+200×100）/ 28800
=5.99L/S
（2） q2---生活用水
q2= P1×N2× K2/8×3600
P1 ----施工现场高峰昼夜人数964人
N2 ----施工现场生活用水定额20L/人班
K2 ----用水不均衡系数取1.5
q2=（964×20×1.5）/（8×3600 ）=1.00L/S
（3） 施工机械用水量
q3=K1ΣQ3N3K3/ 8×3600
K1---未预计的施工用水系数取1.15
Q3---同种机械台数
N3----施工机械台班用水定额
K3 ----施工机械用水不均衡系数取2.0
计算得：q3=0.87Ｌ/S
（4） 生活区生活用水量
q4=P2N4K5/ 24×3600
P2---生活区居住人数
N4----生活区生活用水定额
K5 ----生活区用水不均匀系数2.2
计算得：q3=3.2Ｌ/S
（5） 消防选用q5=10Ｌ/S
（6） 生活区消防用水量q6=5Ｌ/S
（7） 总用水量 Q=11.06 L/S按照现场面积>5ha时按实际的原则，
（8）确定供水管管径（mm）
D= 4Q/3.14*V*1000
V---管段中水流速度取1.5m/s
计算后D=145.37
故选用Ф150mm上水钢管
4.6施工用电计算
主要施工机械用电表
序号
机具名称
规 格
单位
数量
单机损
耗（KW）
总功率
（KW）
1
塔式起重机
6516
台
2
35
70
2
塔式起重机
4013
台
1
30
30
3
混凝土泵
HBT60
台
3
55
110
4
升降机
SCD200/200A
台
3
5
15
5
蛙式打夯机

台
4
1.5
6
6
钢筋切断机
QT40
台
3
5.5
16.5
7
钢筋弯曲机
GW40
台
3
3.5
10.5
8
电锯
MJ106
台
2
5.5
11
9
电刨
MIB
台
2
3
6

10
电焊机
电渣压力焊
台
4

BX3-500
台
8
38KVA

11
空压机
9m3/分
台
1
5.5
5.5
12
混凝土振捣棒
50
套
８
1.5
防噪式
12
13
平板振捣器

套
４
0.5
防噪式
2
14
直螺纹套丝机

台
2
3
6
15
搅拌机
350型
台
2
7.5
15
（1） 本工程动力机械用电总容量305KW
（2） 电焊机：8台，76 KVA。
（3） 施工生活照明用电量100KW。设COSρ=0.70 K1=0.60 K2=0.60 K3=0.80 K4=0.60
（4） 消防水泵60KW
( 5)供电设备总用电量：
P=1.05(K1P1/ COSρ+ K2P2+K3P3 )
P=1.05(0.6×305/0.7+0.6×76+0.8×100+0.6×60)
P=1.05(261+45.6+80+36)
P=1.05×422.4
P=443.73KW
P≈450KW
变压器容量为630KVA.
4．7施工现场布置
4．7．1布置原则
4．7．1．1合理周到，减少搬运，方便生产和生活，符合环卫环保、安全和防火要求。
4．7．1．2材料码放位置合理，道路平整畅通，宿舍宽敞明亮。搅拌机木工棚，钢筋棚等利于运输，围档整齐美观，水电管网合理。
4．7．2施工现场平面布置
4．7．2．1基础及主体施工阶段混凝土采用商品混凝土。砼浇筑采用砼输送泵。
4．7．2．2装修阶段设置2台搅拌机，用于砂浆的搅拌。
4．7．2．3现场搭设办公、施工用房，生活区。
4．8布置步骤：
三通一平→围档→宿舍→木工棚、加工棚→库房→材料区划分→道路铺设→水电管网
4．9施工平面布置图
基础施工平面布置图（见附图）
主体施工平面布置图（见附图）
装修施工平面布置图（见附图）
4．10 施工进度计划横道图
施工总进度计划横道图（见附图）

5．主要项目施工方法
5．1施工测量
5．1．1施工测量的准备工作
首先组织有关人员熟悉、校核施工图轴线尺寸、结构尺寸和各层各部位的标高变化及其相互间的关系。
对照总图，现场勘察，核测建筑用地红线桩点、坐标、高程及与相临建筑物的关系。
测量仪器设备：光学经纬仪（DJ2）2台，水准仪（S3）3台,激光测距仪1台，激光铅直仪1台，50m钢卷尺3把。
测量人员配备：测量工2-3人，验线员1人。
以上测量仪器均应在使用前检测合格，确保测量数据的准确。测量人员均持有北京市建委颁发的上岗证书。
5．1．2详细施工方法见《施工测量方案》
5．2基坑支护
由于基槽较深，根据地质勘探报告，基槽下部为卵石层，且根据现场实际情况放坡量较小，因此需边坡支护，采用喷锚支护（土钉墙）。
边坡支护：采取土钉支护方式，根据基坑深度及周边条件分为4个支护区：基坑南侧～轴之间为Ⅰ区（坡比1：0.2）；西侧为Ⅱa区（坡比1：0.2）；南侧～和～轴及北侧均为Ⅱb区（坡比1：0.2）；东侧为Ⅱc区（坡比1：0.3）。
施工方法祥见《基坑土方及支护施工方案》。
5．3土方工程
5．3．1基坑平面由两个不等长的长方形组成，槽深度为-8.69m、-9.56m。六号车库土方量约为8000立方，总土方量约为42000立方。
5．3．2施工前由测量人员用白灰将基槽的下口线以及按照放坡（1：0.2）尺寸计算的槽上口线放出。测量人员对基槽的上口尺寸及下口尺寸进行复核，槽底包括工作面的槽底轮廓线。
5．3．3土方开挖采用机械大开挖，因为车库与A、B、C座的槽底标高不同，故开挖时一定要控制好槽底的标高，不要超挖。开挖时分五步开挖，边挖边做喷锚。
5．3．4为防止地面雨水流入基槽内，在距槽边1000mm处设一道200mm高的砖砌挡水梗和防护栏，防护栏高1200mm。
5．3．5具体施工方法祥见《基坑土方及支护施工方案》。
5．4防水工程
5．4．1本工程根据设计要求，地下室防水采用S8砼自防水加两层3mm厚的SBSⅢ型改性沥青防水卷材，上面为50厚C20豆石砼保护层。
5．4．2在进行防水施工前，应检查防水材料的厂家资质、出厂合格证、检测报告、材料使用说明等；并对进场材料进行抽样复试（包括见证取样复试），达到技术指标、符合设计要求，报监理审核批准后方可使用。
5．4．3防水施工队伍要将施工资质等级、操作人员培训证书上报监理，经审核批准后方可施工。
5．4．4施工前认真审核图纸，由工长对操作人员进行技术交底，操作人员必须持证上岗。
5
