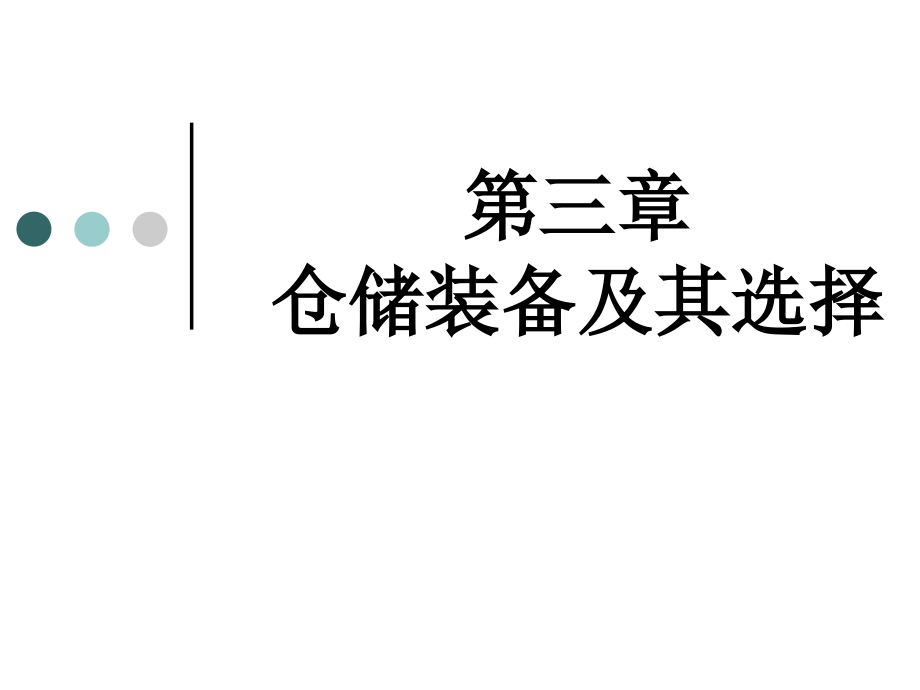

第三章-仓储装备及其选择.ppt

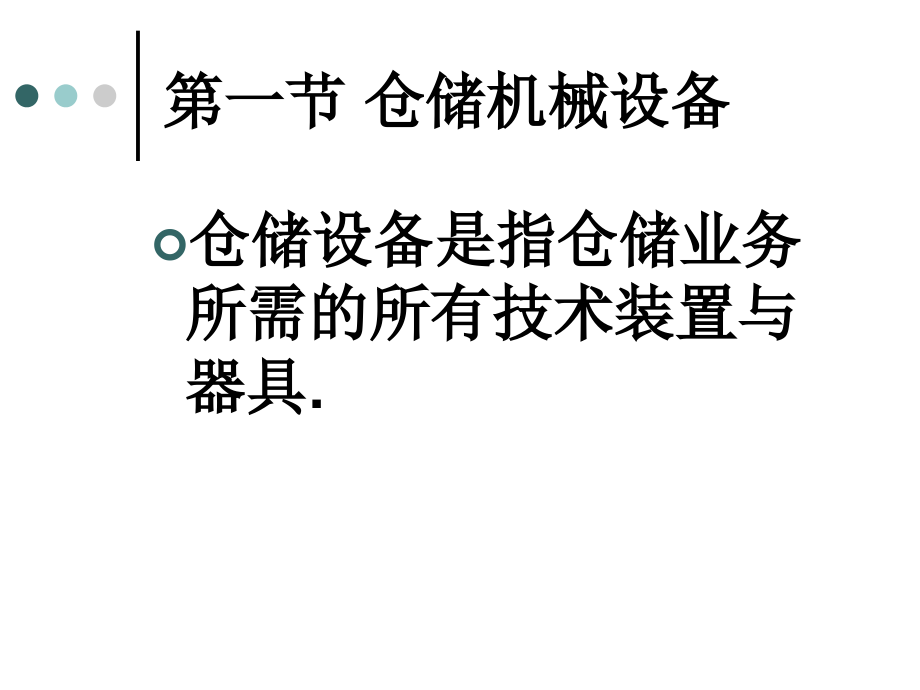

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,第三章 仓储装备及其选择,第一节 仓储机械设备,仓储设备是指仓储业务所需的所有技术装置与器具.,一、货架,货架是指用支架、隔板或托架组成的立体储存货物的设施。,（三）常见货架的特点和运用,1、层架,层架是由立柱、横梁和层板构成，层间用于存放货物。,特点：结构简单，用途广泛,（1）按层架存放货物的重量分为：,重型,、中型、轻型货架,中型货架,重型货架和中型货架的特点：,一般采用固定式层架，坚固、结实，承载能力强；,储存大件或中、重型物资，配合叉车等使用；,能充分利用仓容面积，提高仓储能力。,轻型货架的特点,：,比较灵活机动，结构简单，承载能力比较差；,使用于人工存取轻型或小件货物；,存放物资数量有限。,层格式货架特点：,每格原则上只能放一种物品，不易混淆；,层间光线暗，存放数量少；,用于规格复杂、多样，必须相互间隔开的物品。,抽屉式货架特点：,存放小型模具，重型抽屉式货架可存放特重型模具和货物。,存放比较贵重或怕尘土，怕湿的小件物品。,2、托盘货架,立柱,横梁,基脚,斜撑,托盘货架分类：单排和双排,9,3、悬臂式货架,由悬臂和立柱相连而成，由金属材料制造而成。,悬臂式货架分为：单面和双面,12,重型悬臂货架可用于长条金属材料存放以及不规则形状金属材料,14,重型悬臂货架可用于长条金属材料存放以及不规则形状金属材料,阁楼式货架,阁楼式货架的特点：,有效增加空间利用率；,上层不适合重型搬运设备行走；,存取作业效率低；,适合场地有限而存放物品品种很多的仓库；,用于存放储存期比较长的中小件货物。,5、移动式货架,是由转盘和轨道以及货架组成,6、旋转式货架,18,旋转式货架特点,拣货效率高，不容易出现差错；,节省占地面积30%-50%；,存储密度大，货架间不设通道。,7、重力式货架,又称流动式货架。,工作原理：是货物在本身自重的作用下从高处向低处运动，完成入库、储存和出库的作业,重力式货架,19,重力式货架,重力式货架特点：,单位库房面积存储量大；,固定了出入库位置，减少出入库运行距离；,提高了出入库作业的安全性；,保证货物先进先出，提高拣选作业的效率。,课堂练习题,1、比较贵重或怕尘土、怕湿的小件物品需使用（）货架？,A 层格式货架,B 抽屉式货架,C 悬臂式货架,D 重力式货架,2、适用于存放长形货物和不规则货物的货架是（）,A 悬臂式货架,B 托盘货架,C 重力式货架,D 层架,3、用于存放规格复杂，多样，必须互相间隔开物品的是（）货架？,A 层格式货架,B 抽屉式货架,C 悬臂式货架,D 重力式货架,4、一般采用固定式层架，坚固、结实，承载能力强的是（）货架？,A 重型货架,B 重力式货架,C 悬臂式货架,D 中型货架,5、是（）货架？,6、是()货架？,7、是（）货架？,8、是（）货架？,9、是（）货架？,10、是（）货架？,11、是（）货架？,二、托盘,一、定义,托盘（Pallet）是由台板和叉口组成。,是为了使物品能有效地装卸、运输、保管，将其按一定数量组合放置于一定形状的台面上。,与集装箱并称集装系统的两大支柱。,二、分类,（一）按托盘结构不同分,1、平板托盘,（flat pallet）：由双层或单层板另加底脚支撑构成，无上层装置，在承载面和支撑面间夹以纵梁。,平板托盘,2、箱形托盘（grille box pallet）：以平板托盘为底，上面有箱形装置，四壁围有网眼板或普通板，顶部可以有盖或无盖。可以用于存放形状不规则的物料。,3、柱形托盘,（post pallet）以平板托盘为底，四角有支柱，横边有可以移动的边轨，托盘装货时便于按照需要调整长度或高度。,（二）按材质不同分,1、木托盘-最传统和最普及的类型。,价格低廉、易于加工,成品适应性强、可以维修等特点,但需要熏蒸、消毒处理，易损坏。,木托盘,2、塑料托盘,-一般采用高密度聚乙烯(HDPE)一次生产成型。,塑料托盘,塑料托盘优点：,具有质量轻、耐腐蚀、易冲洗消毒、不腐烂、不助燃、可回收等，使用寿命是木托盘57倍。,缺点：成本较高，并未普及。,适合：食品、水产品、医药、化学品、仓库等储存必备器材。,3、金属托盘,金属托盘,优点：承重能力强、结构牢靠、不易损坏,缺点：自身重量大、容易锈蚀，价格高,适用：多用于石油化工等对托盘有特殊要求的领域。,4、纸制托盘,均为一次性托盘,优点：因无虫害、环保、价格低廉以及，出口免检（完全无需熏蒸、消毒）等,缺点：承载力小,纸制托盘,常见的有：蜂窝纸托盘；,阿贝纸托盘-以牛皮纸为原料,滑托盘-以高级牛皮纸,瓦楞纸托盘,纸制托盘使用守则：,托盘表面要均匀受力；,叉车工作臂要完全进入托盘内，并保持水平；,叉车切勿撞击托盘；,人不能站在托盘上；,放在干燥处。,课堂练习题,1、价格低廉，但需要熏蒸、消毒处理的是（）托盘？,A 纸制托盘,B 塑料托盘,C 木托盘,D 箱型托盘,2、无虫害，环保，出口免检，完全无需要熏蒸、消毒处理的是（）托盘？,A 纸制托盘,B 塑料托盘,C 木托盘,D 箱型托盘,3、是（）托盘？,4、是（）托盘？,5、是（）托盘？,6、是（）托盘？,三、叉车,1、叉车定义,指具有各种叉具，能够对货物进行升降和移动以及装卸作业的搬运车辆。,有”万能装卸机械”之称。,灵活性强、机动性强、转弯半径小、提高仓容利用率。,叉车的结构,升降架,货 叉,安全架,动力系统,2、按构造可分,平衡重式叉车,前移式叉车,侧叉式叉车,窄通道叉车。,1、平衡重式叉车,前有货叉，后有平衡重，保持稳定。,平衡重式叉车,2、前移式叉车,货叉沿支腿内侧轨道移动，稳定性好。,3、侧叉式叉车,特点：,1、货叉在车体的一侧,2、装卸作业时不必转弯，适合于窄通道作业,3、适合装搬条形货物,4、窄通道叉车,叉车的主要技术性能指标,1、车轮-充气和实心,2、起重量-叉车在3米以内最大起重量,3、起升高度-满载货物时，叉面起升的最大高度（3米以上）,叉车的主要技术性能指标,4、起升和行驶速度-满载时，货叉起升的最大速度（米/秒）；叉车行驶速度（公里/小时）-两者是决定叉车装卸搬运能力的主要因素,叉车的主要技术性能指标,5、最小转弯半径-指叉车转弯时车体外侧可能达到的最小转弯半径，是衡量叉车机动灵活性的主要指标。转弯半径越小，所需直角堆垛通道宽度也越小。,各种叉车节省的空间对比,前移式叉车 33%,侧面式叉车 45%,窄通道式叉车 70%,五、起重机,1、门式起重机,2、龙门起重机,3、岸边集装箱装卸桥（岸桥）,在码头岸边装卸集装箱,4、集装箱正面吊（场桥）,在堆场装卸集装箱,起重机的特点,唯一以悬吊方式装卸搬运货物的设备,吊运能力比较大，一般为3-30吨,适用于装卸集装箱等大件笨重货物,适用于海港码头、仓库、露天堆场等场所,第二节 如何选择装卸搬运设备,一、装卸搬运设备选择的依据,1、明确是否需要这个搬运步骤,2、要有长远发展的眼光,3、牢记系统化的观念,4、选用合适的规格型号,5、进行多方案的比较,二、装运机械的配置及选择原则,（一）根据现场作业性质和物资特点特性要求。,在集装箱港口码头岸桥等；,在库房、车间内-用桥式起重机、叉车、托盘、传送带等；,使用托盘和集装箱作业用叉车、场桥等,在铁路专用线仓库用龙门起重机。,（二）根据作业量,作业量大时-大型专用机械设备（作业能力较高）；,作业量小时-中小型通用机械设备（构造简单、造价低廉）。,（三）根据货物种类、性质,种类：固体、液体,性质：物理性质、化学性质,包装：散装、成件,（四）根据搬运距离,长距离：火车、船,短距离：叉车、场桥,三、选择方法,1、根据距离与物流量指示图，确定设备类别,复杂的搬运设备,复杂的运输设备,简单的搬运设备,简单的运输设备,距离,物流量,距离短,距离长,物流量大,物流量小,图1 距离、物流量和搬运运输设备,三、选择方法,2、根据设备的技术指标、货物特点以及运行成本、使用方便等因素，选择设备系列型号，甚至品牌。,在设备选型时要注意：,1）设备的技术性能。,2）设备的可靠性。,3）工作环境的配合适应性。,4）经济因素。,5）可操作性和使用性。,6）能耗因素。,7）备件及维修因素。,
