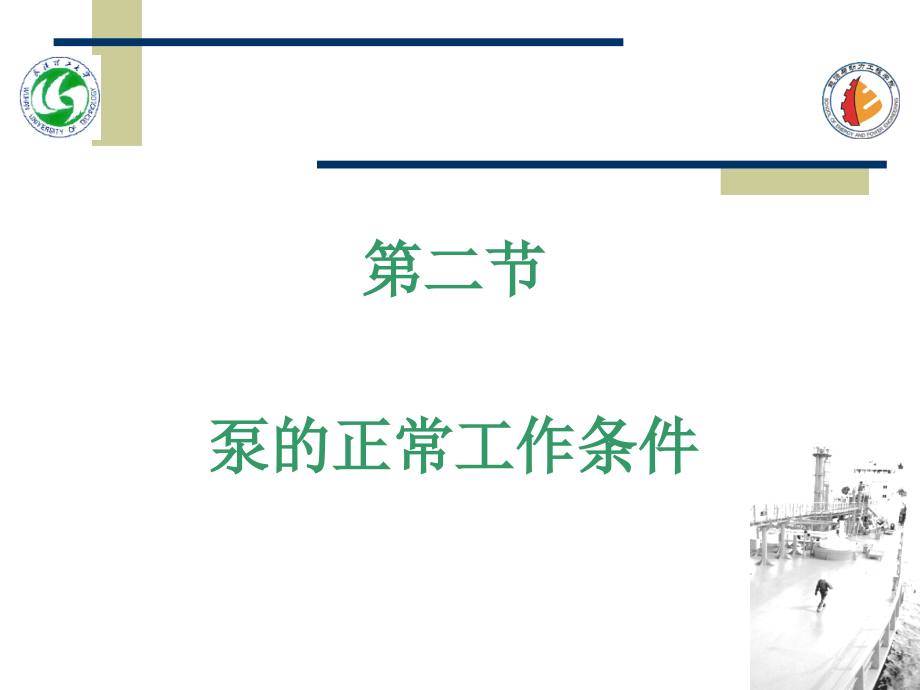

第二节泵的正常工作条件.ppt

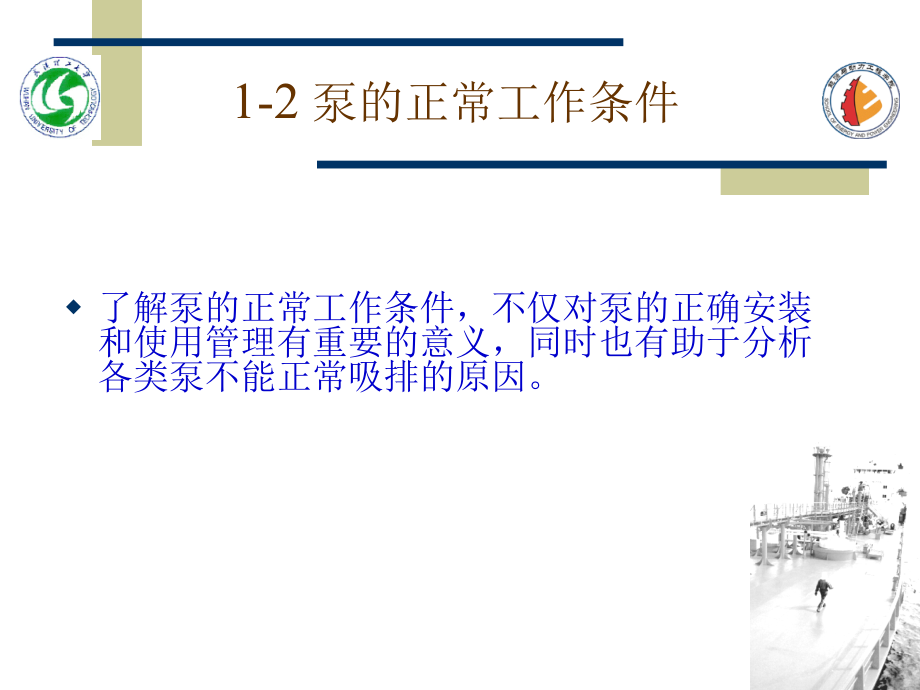

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,第二节,泵的正常工作条件,1-2,泵的正常工作条件,了解泵的正常工作条件，不仅对泵的正确安装和使用管理有重要的意义，同时也有助于分析各类泵不能正常吸排的原因。,1-2-1,泵的正常吸入条件,保证泵正常吸入所需的条件：,(1)泵必须能造成足够低的吸入压力，其值由吸入条件所决定。可推出稳定流动必须的吸入压力，它主要取决于吸入液面压力、吸高、吸入管路中的速度头和管路阻力，即,（1-5）,(2)泵吸口处的真空度不得大于泵的允许吸上真空度，从而确保泵内最低吸入,Ps,不低于所输送液体在其温度下所对应的,Pv，,否则液体就会汽化，使泵不能正常工作。即吸入真空度,从而,1-2-1,泵的正常吸入条件(2),如果不能满足条件(1)，,不能造成足够低的吸入压力，液体吸不上来,由于泵内元件损坏或密封不良,吸入管漏气或吸口露出液面所造成,不能满足条件(2),泵本身正常，吸入管路也未漏气，但吸入条件太差，以致吸入,P,过低,则也无法正常工作,下面进一步分析影响泵吸入压力的各种因素,1-2-1,吸入液面压力的影响,由式可见，在其它条件不变时，吸入液面压力,p,sr,越小，吸入压力,p,s,就越低，即吸入条件越差,吸入液面是与大气相通的自由液面时，,Psr,与大气压力相同(变化很小),从真空容器吸水的泵，例如凝水泵，,p,sr,接近凝水的饱和压力，故吸入条件很差,1-2-1,被输送液体粘度的影响,液体温度是否影响吸入压力主要视其对液体密度和管路阻力的影响而定。,输油时,油温降低会使吸入管路阻力增大，同时油的密度也增大，因而将使,p,s,降低。,输水时,水温变化对管路阻力和密度的影响甚微，对,p,s,的影响很小。然而水温越高，其,Pv,越大，泵的,H,s,越小，这就易使正常吸入条件(2)得不到满足,对吸入温度可能变化的泵，如锅炉给水泵，使用中就须注意，当水温升高导致吸入失常时应采取措施，例如降低泵的转速，或降低吸入液体温度等,1-2-1,被输送液体密度的影响,所输送液体的,越大，则泵的,Ps,就越低。,当所输送液体的品种变化导致,改变时，其管路阻力和饱和蒸汽压力也会改变。,故在输送各种油类、液态化学品时，就需对泵的吸入条件作专门的考虑。,1-2-1,惯性水头的影响(,inertia),惯性水头是在液体作不稳定流动时才存在的附加水头，可用,hi,表示,它与作变速运动的液段长度及其加速度成正比。,作加速运动的液流，,hio；,作液流作减速运动时,hio。,为避免惯性水头使吸入压力脉动过大，常采用多作用泵，必要时可设吸入空气室,1-2-1,惯性水头的影响(1),吸入阀阻力和吸口段及泵缸内液体的惯性水头的影响。可使,p,s,p,v,，,活塞面上液体汽化，使活塞与液流脱离，形成“气垫”,当活塞行至后半行程或返回行程时，由于,P,升高，蒸汽迅速液化，气体也重新溶入，造成严重的液击,泵在工作中因吸入压力过低而出现的这种液体气化现象就称为“气穴现象”，,泵流量减小和压力表指针剧烈抖动，产生液击声,严重时将导致泵的部件和密封损坏,1-2-2,泵的正常排出条件,泵必须能产生足够大的排出压力，其值由排出条件所决定。稳定流动时所必需的排出压力,式中：排出管路损失,容积式泵的排出压力不得超过额定排出压力，否则过载，密封或部件损坏,要限制,p,d,的波动率,1-2-2,泵的正常排出条件(1),泵的,P,d,主要取决于排出液面上的压力、排出高度和排出管路和阻力,工作中若发现,P,d,变低，意味着泵的,Q,减小使得管路阻力降低。,为防泵,P,d,过高，应开足排出管阀门，防止排出管或滤器堵塞。,活塞面上排出压力,P,d,的大小，还要加上排出阀阻力和泵缸内及排口段液体的惯性水头,P,d,在排出行程之初最大，而在行程末尾则变为最小。其中惯性水头是影响排出压力波动的主要因素。,由于排出管路较长，如流量脉动率大，则液流的惯性水头也就较大。为减小往复泵流量和排出压力的脉动，除采用多作用泵外，常装设排出空气室。,
