第二单元课题六常用便携式仪表的使用.ppt

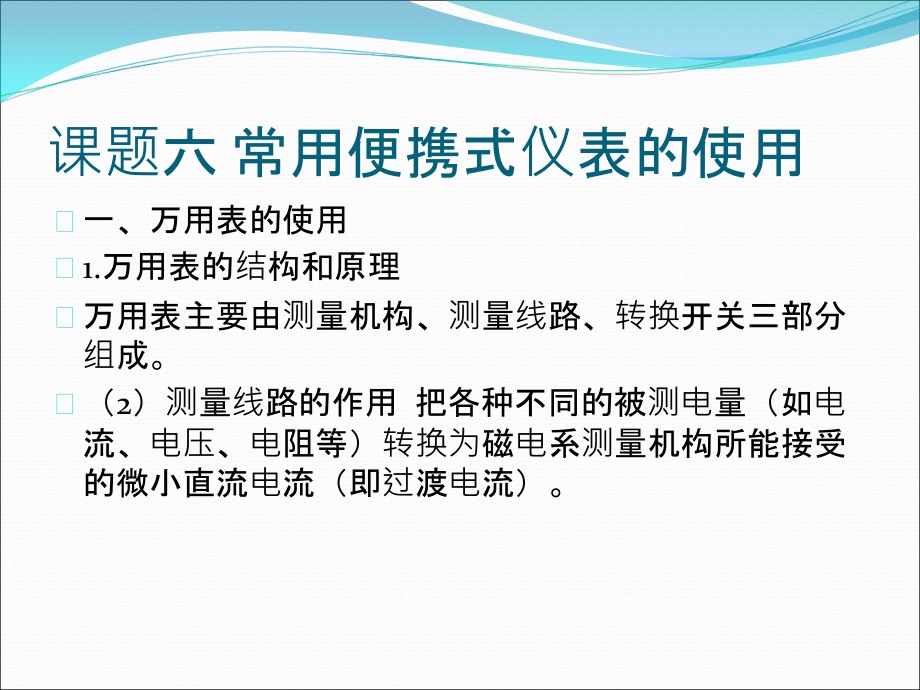

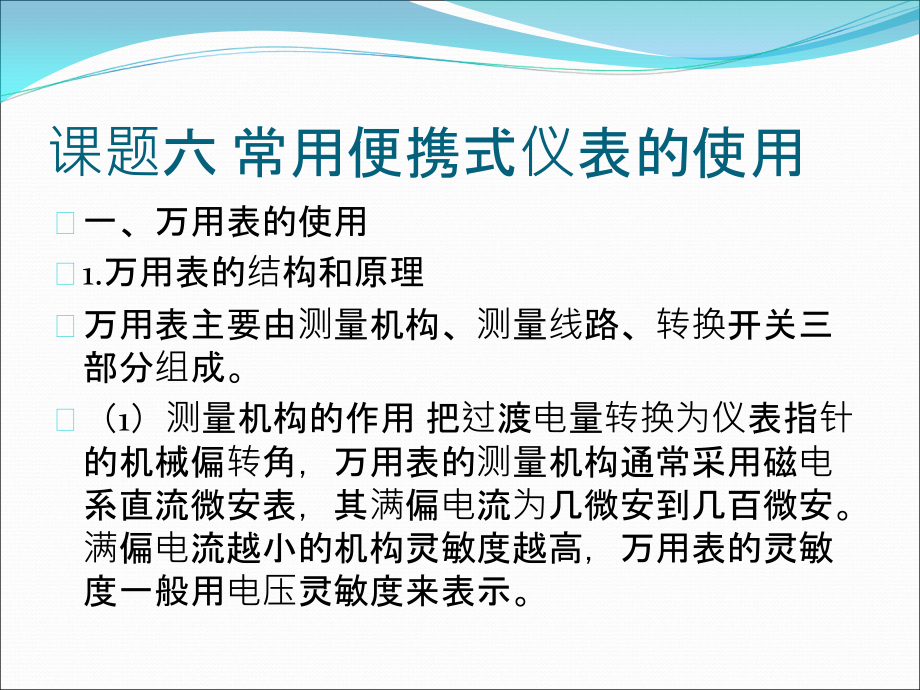

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,课题六 常用便携式仪表的使用,一、万用表的使用,1.,万用表的结构和原理,万用表主要由测量机构、测量线路、转换开关三部分组成。,（,1,）测量机构的作用 把过渡电量转换为仪表指针的机械偏转角，万用表的测量机构通常采用磁电系直流微安表，其满偏电流为几微安到几百微安。满偏电流越小的机构灵敏度越高，万用表的灵敏度一般用电压灵敏度来表示。,课题六 常用便携式仪表的使用,一、万用表的使用,1.万用表的结构和原理,万用表主要由测量机构、测量线路、转换开关三部分组成。,（2）测量线路的作用 把各种不同的被测电量（如电流、电压、电阻等）转换为磁电系测量机构所能接受的微小直流电流（即过渡电流）。,课题六 常用便携式仪表的使用,一、万用表的使用,1.,万用表的结构和原理,万用表主要由测量机构、测量线路、转换开关三部分组成。,（,3,）测量开关的作用 把测量线路转换为所需要的测量种类和量程。万用表的转换开关一般采用多层多刀多掷开关。图,3-59,所示为万用表的外形图。,课题六 常用便携式仪表的使用,一、万用表的使用,1.,万用表的结构和原理,万用表主要由测量机构、测量线路、转换开关三部分组成。,万用表的基本工作原理主要是建立在欧姆定律和电阻串并联规律的基础之上。电压灵敏度是万用表的主要参数之一。对一只万用表来说，当它拨到电压档时，电压量程越高，电压档内阻越大。但是，各量程内阻与相应电压量程的比值是一个常数，该常数就是电压灵敏度，单位是“,/V”,。,课题六 常用便携式仪表的使用,一、万用表的使用,2.,万用表的正确使用方法,基本操作步骤：使用之前调零、正确接线、选择测量档位、读数正确、维护保养。,(1),使用之前调零 为了减小测量误差，在使用万用表之前应先进性机械调零。在测量电阻之前，还要进行欧姆调零。,课题六 常用便携式仪表的使用,一、万用表的使用,2.,万用表的正确使用方法,基本操作步骤：使用之前调零、正确接线、选择测量档位、读数正确、维护保养。,(2),正确接线 万用表面板上的插孔和接线柱都有极性标记。使用时将红表笔插入“,+”,极性孔，黑表笔插入“,-”,极性孔，如图,3-61,所示。测量直流量时，要注意正、负极性不得接反，以免指针反转。测量电流时，仪表应串联在被测电路中；测量电压时，仪表要并联在被测电路两端。在用万用表测量晶体管时，应牢记万用表的红表笔与内部电池的负极相接，黑表笔与内部电池的正极相接。,课题六 常用便携式仪表的使用,一、万用表的使用,2.,万用表的正确使用方法,基本操作步骤：使用之前调零、正确接线、选择测量档位、读数正确、维护保养。,(3),正确选择测量档位 测量档位包括测量对象和量程。如测量电压时应将转换开关放在相应的电压档，测量电流时应放在相应的电流档等。如误用电流档去测量电压，会造成仪表损坏。选择电流和电压量程时，应使指针处在标度尺的,2/3,以上的位置,;,选择电阻量程时,最好使指针处在标度尺的中间位置,这样做的目的是为了尽量减小测量误差。测量时如无法估计被测电流、电压的数值范围，应先将转换开关转至 对应的最大量程，然后根据指针的偏转程度逐步减小至合适的量程，如图,3-62,所示。,课题六 常用便携式仪表的使用,一、万用表的使用,2.,万用表的正确使用方法,基本操作步骤：使用之前调零、正确接线、选择测量档位、读数正确、维护保养。,(4),测量,1,）测电阻 右手握持两表笔，左手拿住电阻器中间处，将表笔跨接在电阻器的两引线上，如图,3-63,所示。,课题六 常用便携式仪表的使用,一、万用表的使用,2.,万用表的正确使用方法,基本操作步骤：使用之前调零、正确接线、选择测量档位、读数正确、维护保养。,(4),测量,3,）测直流电压,在测量相对于某一参考点的电位时，可将表笔一端固定在参考点进行单手操作，如图,3-64,所示。测量高内阻电源电压时，应尽量选择较高的电压量程，以减少表头内阻对量程结果的影响。测量带感抗电路的电压时，必须在切断电源前脱开万用表。,测量较高电压时，需将红表笔插入,2500V,孔。,课题六 常用便携式仪表的使用,一、万用表的使用,2.,万用表的正确使用方法,基本操作步骤：使用之前调零、正确接线、选择测量档位、读数正确、维护保养。,(5),读数,在万用表的表盘上有许多条标度尺，分别用于不同的测量对象。测量时要在对应的标度尺读数，同时应注意标度尺读数和量程的配合，避免出错。读书时万用表应摆平放正，两眼正视指针。,1,）将两表笔与电阻两端接触，使指针指向中心位置附近。此时，将指针所指读数乘以欧姆量程，就得出被测电阻的阻值。,2,）读数是反映测量结果的主要环节，测量电压和电流时要看第二条刻度线，如图,3-65,所示。,课题六 常用便携式仪表的使用,一、万用表的使用,2.万用表的正确使用方法,基本操作步骤：使用之前调零、正确接线、选择测量档位、读数正确、维护保养。,(6)维护保养 使用完毕后，应将万用表转换开关置于交流电压最高档。长期不用应取出电池。,课题六 常用便携式仪表的使用,一、万用表的使用,提示,万用表使用之前要进行机械调零。,测量电阻前要进行欧姆调零。将两表笔短接，观察指针是否指在零位，如果指针没有指在零位，可以调整欧姆调零器，直至指针指在欧姆零位。,使用中如果反复调整欧姆调零器，指针仍然没有指在欧姆零位，就应该检查表内的电压是否低于,1.2V,。,严禁在被测电阻带电的情况下用万用表的欧姆挡测量电阻。,用万用表测量电阻时，所选择的倍率档应使指针处于表盘的中间段。,万用表使用后，最好将转换开关置于最高交流电压挡或空挡,课题六 常用便携式仪表的使用,一、万用表的使用,思考题:,为什么选择电阻量程时，最好使指针处在标度尺的中间位置？为什么不准在被测电阻带电的情况下使用万用表的欧姆档测量电阻？,课题六 常用便携式仪表的使用,二、兆欧表的选择、使用及维护,兆欧表俗称“摇表”，它主要由磁电系比率表、手摇直流发电机、测量线路三大部分组成，如图,3-66,所示。其用途是测量电气设备的绝缘电阻。磁电系比率表的特点是，其指针的偏转角与通过两动圈电流的比率有关，而与电流的大小无关。,课题六 常用便携式仪表的使用,二、兆欧表的选择、使用及维护,基本操作步骤：正确选择兆欧表、正确接线、使用兆欧表前的检查、测量绝缘电阻、记录测量结果。,（,1,）正确选择兆欧表 选择兆欧表的原则，一是其额定电压一定要与被测电气设备或线路的工作电压相适应；二是兆欧表的测量范围也应与被测绝缘电阻的范围相符合，以免引起大的读数误差。,课题六 常用便携式仪表的使用,二、兆欧表的选择、使用及维护,基本操作步骤：正确选择兆欧表、正确接线、使用兆欧表前的检查、测量绝缘电阻、记录测量结果。,（,2,）兆欧表的正确接线 兆欧表有三个接线端钮，分别标有,L,（线路）、,E,（接地）、和,G,（屏蔽）。使用时应按测量对象的不同来选用。当测量电力设备对地的绝缘电阻时，应将,L,接到被测设备上，,E,可靠接地即可。其接线如图,3-67,所示。,课题六 常用便携式仪表的使用,二、兆欧表的选择、使用及维护,基本操作步骤：正确选择兆欧表、正确接线、使用兆欧表前的检查、测量绝缘电阻、记录测量结果。,（,3,）使用兆欧表前的检查 使用兆欧表前要先检查其是否完好。检查步骤是：在兆欧表未接通被测电阻之前，摇动手柄使发电机达到,120r/min,的额定转速，观察指针是否指在标度尺的“”位置。再将端钮,L,和,E,断接，缓慢摇动手柄，观察指针是否指在标度尺的“,0”,位置，如图,3-68,所示。如果指针不能指在相应的位置，表明兆欧表有故障，必须检修后才能使用。,课题六 常用便携式仪表的使用,二、兆欧表的选择、使用及维护,基本操作步骤：正确选择兆欧表、正确接线、使用兆欧表前的检查、测量绝缘电阻、记录测量结果。,（,4,）测量绝缘电阻 以三相异步电动机为例说明其操作方法。,1,）测量各相绕组对地的绝缘电阻 将兆欧表的,E,端接电动机的外壳，,L,端接在电动机,U,相绕组接线端上，如图,3-69,所示。摇动手柄应由慢渐快增加到,120r/min,，手摇发电机时要保持匀速。若发现指针指零，应立即停止摇动手柄。应注意，读数应在匀速摇动手柄,1min,以后进行。,测量电动机,V,相绕组对地的绝缘电阻：将兆欧表的,L,端该接在,V,相绕组接线端，摇动手柄,1min,以后读取读数。用相同的方法测量,W,相绕组对地的绝缘电阻。,课题六 常用便携式仪表的使用,二、兆欧表的选择、使用及维护,基本操作步骤：正确选择兆欧表、正确接线、使用兆欧表前的检查、测量绝缘电阻、记录测量结果。,（,4,）测量绝缘电阻 以三相异步电动机为例说明其操作方法。,2,）测量电动机绕组相与相之间的绝缘电阻 将兆欧表的,L,端和,E,端分别接在每两相绕组接线端，摇动手柄,1min,以后读取读数。,课题六 常用便携式仪表的使用,二、兆欧表的选择、使用及维护,基本操作步骤：正确选择兆欧表、正确接线、使用兆欧表前的检查、测量绝缘电阻、记录测量结果。,（,5,）记录测量结果 将各测量结果记录，根据测量结果，若电动机各相绕组对地的绝缘电阻和各相绕组之间的绝缘电阻均大于,500M,，则说明该电动机的绝缘电阻符合技术要求。,课题六 常用便携式仪表的使用,二、兆欧表的选择、使用及维护,提示,测量绝缘电阻必须在被测设备和线路停电的状态下进行。对含有大电容的设备，测量前应先进行放电，测量后也应及时放电，放电时间不得小于,2min,，以保证人身安全。,兆欧表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接，以避免线间电阻引起的误差。,摇动手柄时，应由慢渐快至额定转速,120r/min,。在此过程中，若发现指针指零，说明被测绝缘物发生短路事故，应立即停止摇动手柄，避免表内线圈因发热而损坏。,测量具有大电容设备的绝缘电阻，读书后不能立即停止摇动兆欧表，以防止已充电的设备放电而损坏兆欧表。应在读书后一边降低手柄转速，一边拆去接地线。在兆欧表停止转动和被测物充分放电之前，不能用手触及被测设备的导电部分。,测量设备的绝缘电阻时，应记下测量时的温度、湿度、被测设备的状况等，以便于分析测量结果。,课题六 常用便携式仪表的使用,三、钳形电流表的使用与维护,钳形电流表的最大优点是能在不停电的情况下测量交流电流。钳形电流表根据其结构及用途分为互感式和电磁式两种。常用的是互感器式钳形电流表，它是由电流互感器和整流系仪表组成，其外形如图,3-70,所示。,课题六 常用便携式仪表的使用,三、钳形电流表的使用与维护,基本步骤：检查钳形表、选择合适的量程、测量电流、记录测量结果、维护保养。,现以钳形电流表测量三相异步电动机的工作电流为例，说明钳形电流表的使用方法。,（,1,）测量前的检查 将电动机与电源连接好，并检查钳形表有无损坏。,（,2,）选择量程 估计被测电流的大小，选择合适的量程。若无法估计被测电流的大小，则应先从最大量程开始，逐步换成合适的量程。,课题六 常用便携式仪表的使用,三、钳形电流表的使用与维护,基本步骤：检查钳形表、选择合适的量程、测量电流、记录测量结果、维护保养。,现以钳形电流表测量三相异步电动机的工作电流为例，说明钳形电流表的使用方法。,（,3,）测量并读取测量结果 合上电源开关，将被测电流导线置于钳口内的中心位置，以免增大误差，如图,3-71,所示。若量程不对，应在退出钳口后转换量程开关。如果转换量程后指针仍不动，需继续减小量程至最小量程（,50A,），此时仪表指针指示电动机空载电流为,10,。,课题六 常用便携式仪表的使用,三、钳形电流表的使用与维护,基本步骤：检查钳形表、选择合适的量程、测量电流、记录测量结果、维护保养。,现以钳形电流表测量三相异步电动机的工作电流为例，说明钳形电流表的使用方法。,（）钳口面接触使用时，钳口的结合面要保持良好的接触，如有杂声，应将钳口重新开合一次；若杂声依然存在，应检查钳口处有无污垢存在，如有可用酒精或汽油擦干后再进行测量，如图所示。,课题六 常用便携式仪表的使用,三、钳形电流表的使用与维护,基本步骤：检查钳形表、选择合适的量程、测量电流、记录测量结果、维护保养。,现以钳形电流表测量三相异步电动机的工作电流为例，说明钳形电流表的使用方法。,（）测量小电流测量以下较小电流时，可将被测导线多绕几圈再放入钳口测量，被测得实际电流值就等于仪表读数除以放进钳口中的导线的圈数，如图所示。,课题六 常用便携式仪表的使用,三、钳形电流表的使用与维护,基本步骤：检查钳形表、选择合适的量程、测量电流、记录测量结果、维护保养。,现以钳形电流表测量三相异步电动机的工作电流为例，说明钳形电流表的使用方法。,（）维护保养测量完毕，应将仪表的量程开关置于最大量程位置上，以防下次使用时由于使用者疏忽而造成仪表损坏。,课题六 常用便携式仪表的使用,三、钳形电流表的使用与维护,思考题,使用钳形电流表测量电流能否同时放入两根不同相的导线？互感器式钳形电流表能否测量直流电？,课题六 常用便携式仪表的使用,四、直流单臂电桥的使用与维护,直流单臂电桥的原理和结构,（）直流单臂电桥的原理,直流单臂电桥又称为惠斯通电桥，是一种专门用来测量,以上直流电阻的教精密的仪器。它的原理和外形如图所示，,R,X,、,R2,、,R3,、,R4,分别组成电桥的四个臂。其中,R,x,称为被测臂，,R2,、,R3,构成比例臂，,R4,称为比较臂。,课题六 常用便携式仪表的使用,四、直流单臂电桥的使用与维护,直流单臂电桥的原理和结构,（）直流单臂电桥的原理,当接通按钮开关,SB,后，调节标准电阻,R2,、,R3,、,R4,，使检流计,P,的指示为零，即,I,p,=0,这种状态称为电桥的平衡状态。,电桥平衡的条件是,R,2,R,4,=RxR,3,它说明，电桥相对臂电阻的乘积相等时，电流计中的电流,I,p,=0,。,课题六 常用便携式仪表的使用,四、直流单臂电桥的使用与维护,直流单臂电桥的原理和结构,（,2,）,QJ23,型直流单臂电桥,QJ23,型直流单臂电桥的电路图及面板图如图,3-75,所示。它的比例臂,R,2,/R,3,标准电阻组成，共分为七档，由转换开关,SA,换接。比例臂的读书盘设在面板左上方。比例臂,R4,由四个可调标准电阻组成，它们分别面板上的四个读数盘控制，可得到从,09999,范围内的任意电阻值，最小步进值为,1,。,面板上标有“,Rx”,的两个端钮用来连接被测电阻。当使用外接电源时，可从面板左上角标有“,B”,的两个端钮接入。如需使用外附检流计接在面板左下角标有“外接”的两个端钮上。,课题六 常用便携式仪表的使用,四、直流单臂电桥的使用与维护,2,直流单臂电桥的使用,基本操作步骤：检查直流单臂电桥、调整检流计零位、估测被测电阻值、选择合适的比例臂、测试、维护保养。,（,1,）调整检流计零位 测量前应先将检流计开关拨向“内接”位置，即打开检流计的锁扣，然后调节调零器使指针指在零位，如图,3-76,所示。,（,2,）用万用表的欧姆档估测被测电阻值，得出估计值，如图,3-77,所示。,课题六 常用便携式仪表的使用,四、直流单臂电桥的使用与维护,2,直流单臂电桥的使用,基本操作步骤：检查直流单臂电桥、调整检流计零位、估测被测电阻值、选择合适的比例臂、测试、维护保养。,（,3,）接入被测电阻时，应采用较短较粗的导线，并将接头拧紧，如图,3-78,所示。,（,4,）根据被测电阻的估计值，选择适当的比例臂，使比例臂的四档电阻都能被充分利用，从而提高测量准确度。例如，被测电阻约为几十欧时，应选用*,0.01,的比例臂；被测电阻约为几百欧时，应选用*,0.1,的比例臂。如图,3-79,所示。,课题六 常用便携式仪表的使用,四、直流单臂电桥的使用与维护,2,直流单臂电桥的使用,基本操作步骤：检查直流单臂电桥、调整检流计零位、估测被测电阻值、选择合适的比例臂、测试、维护保养。,（,5,）当测量电感线圈的直流电阻时，应先按下电源按钮，再按下检流计按钮，如图,3-80,所示。测量完毕，应先松开检流计按钮，后松开电源按钮，以免被测线圈产生自感电动势损坏检流计。,（,6,）电桥电路接通后，若检流计指针向“,+”,方向偏转，应增大比较臂电阻；反之应减小比例臂电阻。检流计指针如图,3-81,所示。,课题六 常用便携式仪表的使用,四、直流单臂电桥的使用与维护,2,直流单臂电桥的使用,基本操作步骤：检查直流单臂电桥、调整检流计零位、估测被测电阻值、选择合适的比例臂、测试、维护保养。,（,7,）电桥检流计平衡时，读取被测电阻值,=,比例臂读数*比较臂读数。,（,8,）电桥使用完毕，应先切断电源，然后拆除被测电阻，最后将检流计锁扣锁上。,课题六 常用便携式仪表的使用,四、直流单臂电桥的使用与维护,思考题,使用单臂电桥测量电阻，选用的比例臂为*0.001，当电桥平衡时，若比较臂读数为5331，你能计算出实际电阻值吗？,课题六 常用便携式仪表的使用,四、直流单臂电桥的使用与维护,提示,使用前应先检查内附电池，电池容量不足会影响测量准确度，要及时更换电池。,连接导线应尽量短而粗，接点漆膜或氧化膜应刮干净，接头要拧紧，以防止因接触不良影响准确度或损坏检流计。,采用外接电源时，必须注意电源的极性，且电源电压值不应超过电桥的规定值。,长期不用的电桥，应取出内附电池，把电桥放在通风、干燥、阴凉的环境中保存。,要保证电桥的接触点接触良好，如发现接触不良，可拆去外壳，用蘸有汽油的纱布清洗，并旋转各旋钮，清除接触面的氧化层，再涂上一层薄薄的中性凡士林油。,
