基本视图-画法几何与机械制图-教案.ppt

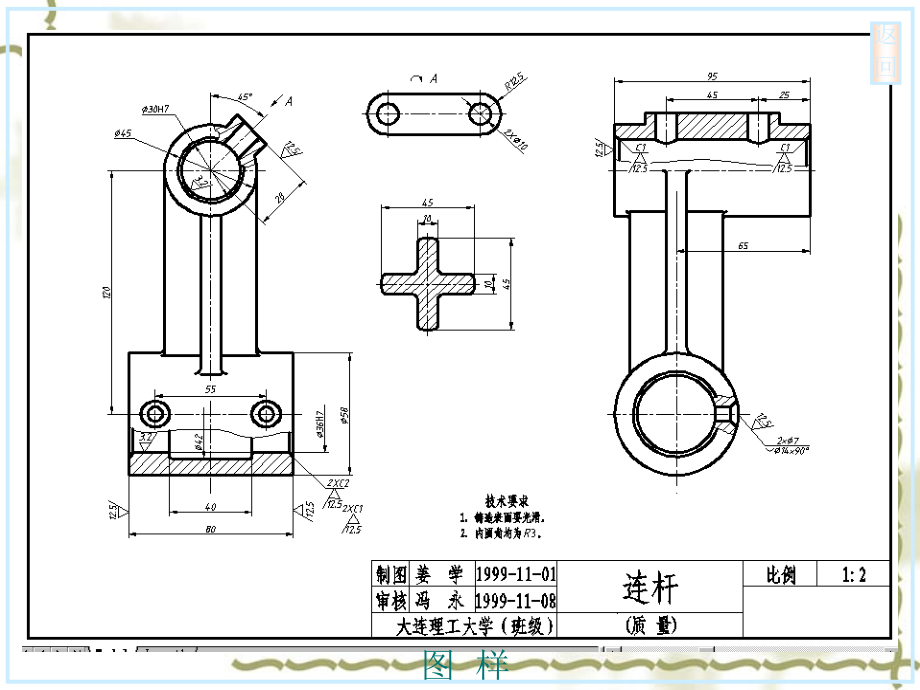

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,基本视图,图 样,返,回,比例,是图中,图形与实物,相应要素的线性尺寸之比。,尽量采用机件的实际大小(1:1)画图,以反映其真实大小。同一机件的各个视图应采用相同的比例,并在标题栏中标明。,当某视图采用不同的比例时,必须另行标注。,比例的选取,注：1.n为正整数 2.粗体字为优先选用比例,种类,比例,原值比例,1:1,放大比例,2:1,2.5:1 4:1,5:1,1,10,n,:1,2,10,n,:1,2.5,10,n,:1 4,10,n,:1,5,10,n,:1,缩小比例,1:1.5,1:2,1:2.5 1:3 1:4,1:5,1:6,1:1,10,n,1:2,10,n,1:1.5,10,n,1:2.5,10,n,1:3,10,n,1:4,10,n,1:5,10,n,1:6,10,n,比 例,汉字,应写成长仿宋体字,并应采用国家正式公布推行的简化字。汉字的高度,h,不应小于3.5 mm,其字宽约为0.7,h,。,名称,型式,线宽,d/,mm,主要用途,细实线,0.35,0.25,过渡线、尺寸线、尺寸界线、指引线、,基准线、剖面线、重合断面的轮廓线等,波浪线,0.35,0.25,断裂处的边界线、局部剖视图的分界线,(在同一张图样上一般采用一种线型),双折线,0.35,0.25,粗实线,0.7,0.5,可见棱边线、可见轮廓线、可见相贯线等,细虚线,0.35,0.25,不可见棱边线、不可见轮廓线等，画长12,d,，短间隔长3,d,粗虚线,0.7,0.5,有特殊要求表面的限定范围表示线,细点画线,0.35,0.25,轴线、对称线、圆中心线,画长24,d,、,短间隔长3,d,、,点长0.5,d,粗点画线,0.7,0.5,允许表面处理的表示线,细双点画线,0.35,0.25,假想轮廓线、断裂处的边界线、轨迹线,图 线,图线的应用,视图,机件向多面投影体系的各投影面做正投影所得的,图形。,视图主要用于表达机件外部结构形状。,视图分为,基本视图、向视图、局部视图和斜视图。,基本视图,向视图,局部视图,斜视图,视图,（1）各视图画在同一张图纸内，按此图示的位置配置时，不需标注视图名称。,（2）在六个基本视图中“三等”规律仍存在。,示例,六个基本视图的“三等”规律,向视图的标注:,视图名称,“,”在图形上方、大写拉丁字母、,A、B、C顺次标注,箭头,投射方向,字母,“,”相同的字母,未按投影关系配置的基本视图。,向视图图例,向视图,局部视图的画法,断裂边界一般用,波浪线,表示，如局部视图A。,当所表示部分的结构形状完整，且外轮廓线封闭时，省略波浪线，,如局部视图B。,对称机件画成一半和四分之一的局部视图,将机件向不平行于基本投影面的平面投射所得的视图。,斜视图一般按投影关系配置，也可按向视图的形式配置。,斜视图,图例,斜视图,为使画图方便，可将斜视图的图形旋转某一角度（至水平或垂直位置）后画出。,或,图形旋转示意,
