土力学颗粒分析试验(实验一).ppt

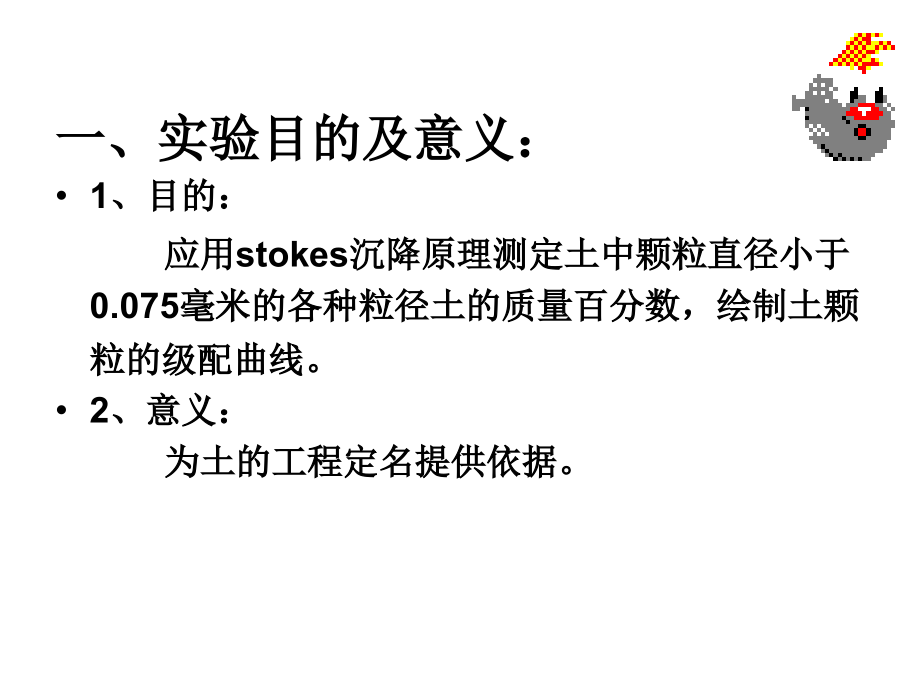

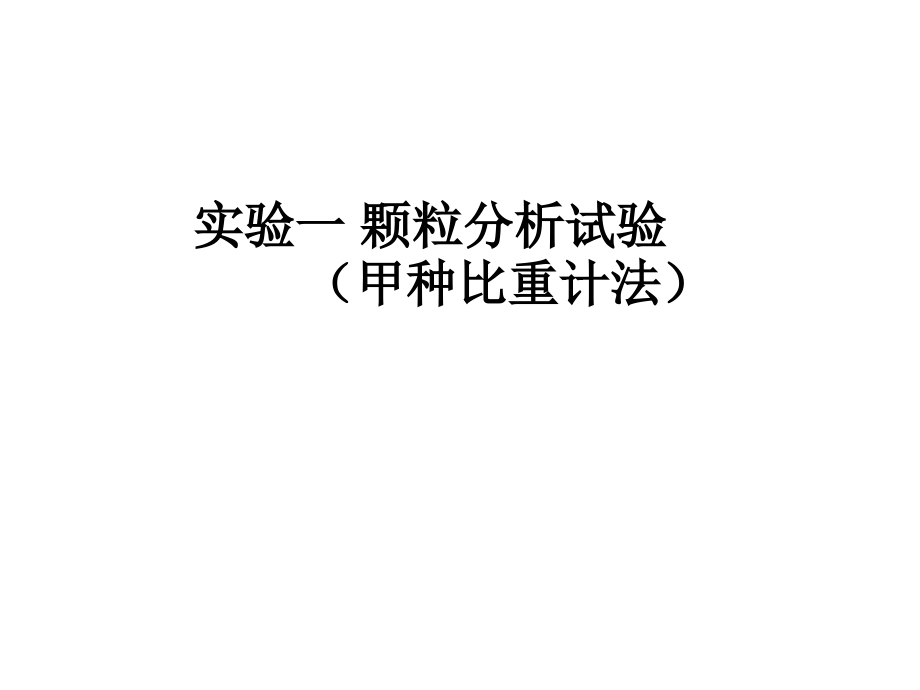

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,实验一 颗粒分析试验 （甲种比重计法）,一、实验目的及意义：,1、目的：,应用stokes沉降原理测定土中颗粒直径小于0.075毫米的各种粒径土的质量百分数，绘制土颗粒的级配曲线。,2、意义：,为土的工程定名提供依据。,应用stokes沉降原理，即根据土的水力直径与其在水中沉降速度的平方根成正比的规律，用甲种比重计、温度计测定不同沉降时刻土粒在溶液中的质量数、温度等，计算土的水力直径及百分含量。,二、实验原理,四、实验步骤：,（一）土样制备：,（1）宜采用风干土试样，计算试样干质量为30g时所需的风干土质量。,（2）称干质量为30g的风干试样倒入锥形瓶中，勿使土粒丢失。注入200ml蒸馏水浸泡过夜。,（3）将锥形瓶放在煮沸设备上，进行煮沸。一般煮沸时间约1小时。,（4）将冷却后的悬液倒入量筒。加水，经搅拌后，再倒入量筒。如此反复操作，直至锥形瓶中悬液澄清为止。当土中大于0.075mm的颗粒估计超过试样总质量的15%，应将其全部倒至0.075mm筛上冲洗，直至筛上仅留大于0.075mm的颗粒为止。,（5）将留在洗筛上的颗粒洗入蒸发皿内，倾去上部的清水，烘干称量，按规程规定进行细筛筛析。,（6）将过洗筛上的颗粒倒入量筒，加4%浓度的六偏磷酸钠约10ml于量筒溶液中，再注入纯水，使筒内悬液达1000ml。,（1）用搅拌器在量筒内沿整个悬液深度上下搅拌约1分钟（频率为往返30次），取出搅拌器，立即开动秒表。,（2）将比重计放入悬液中测第30秒、第1分、第2分、第5分、第15分、第30分钟时的比重计读数。,二、搅拌悬液和定时测读,注意事项：,每次读数均应在预定时间前1020秒将比重计小心放入悬液接近读数的深度，并须注意比重计浮泡应保持在量筒中部位置，不得贴近筒壁。,比重计读数均以弯液面上缘为准。,每次读数完毕立即取出比重计放入盛有纯水的量筒中。并测定各相应的悬液温度，准确至0.50C。,每次放入或取出比重计时，应尽量减少对悬液的扰动。,如试样在分析前未过0.075mm洗筛，而在比重计第1个读数时，发现下沉的土粒已超过试样总质量的15%时，则应在试验结束后，将量筒中土粒过0.075mm筛，然后按土工试验规程规定求得粒径大于0.075mm的颗粒组成。,录像,
