叠合箱网梁楼盖施工（图解）
本工程为当地市政府5年规划中的10大重点工程之一，也是民心工程。工程正对人民广场，为了建设该工程拆除了一座电影院和也个学校。工程为两栋联体的图书馆综合楼和一座电影院。综合楼A楼33层、B楼24层，建筑总高度131米。电影院8层，建筑高度42米。这是效果图
本工程轴线跨度均在10米以上，为确保楼层净高度，设计单位采用了新型结构：网梁楼盖。该结构适用于大跨度大空间建筑，非预应力网梁楼盖可实现30米跨度。网梁楼盖是工字形截面的密肋楼盖， 由预制叠合构件 “叠合箱”与后浇肋梁连接成梁板合一的整体，具有底部平整、大空腔蜂巢构造、空间受力的特性。

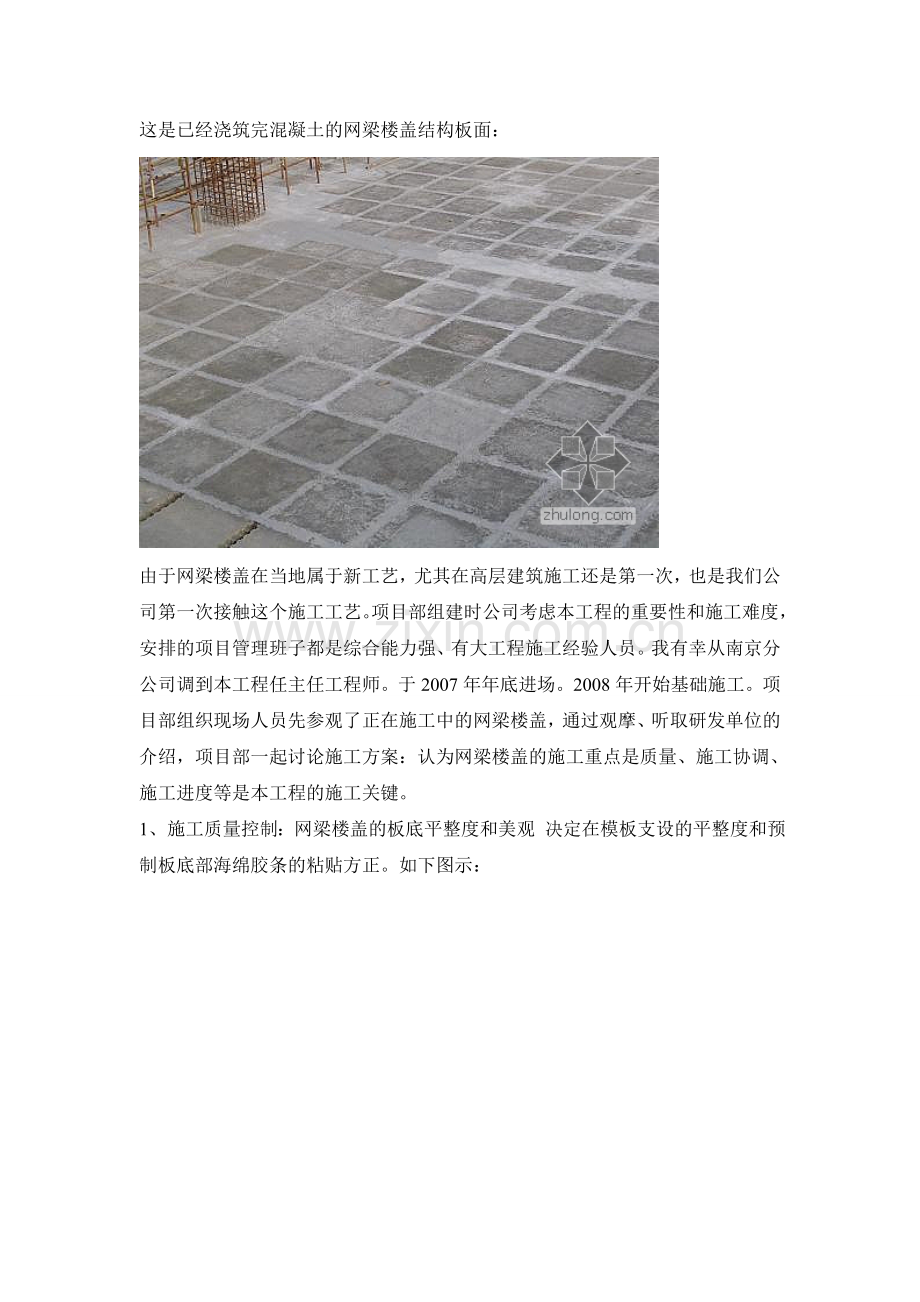

这是已经浇筑完混凝土的网梁楼盖结构板面：

由于网梁楼盖在当地属于新工艺，尤其在高层建筑施工还是第一次，也是我们公司第一次接触这个施工工艺。项目部组建时公司考虑本工程的重要性和施工难度，安排的项目管理班子都是综合能力强、有大工程施工经验人员。我有幸从南京分公司调到本工程任主任工程师。于2007年年底进场。2008年开始基础施工。项目部组织现场人员先参观了正在施工中的网梁楼盖，通过观摩、听取研发单位的介绍，项目部一起讨论施工方案：认为网梁楼盖的施工重点是质量、施工协调、施工进度等是本工程的施工关键。
1、施工质量控制：网梁楼盖的板底平整度和美观 决定在模板支设的平整度和预制板底部海绵胶条的粘贴方正。如下图示：

在施工过程中我们发现：网梁楼盖中侧壁盒子的规格尺寸是决定网梁楼盖中叠盒箱安装质量的重要环节，侧壁盒子四壁板高度是否一样，盒子是否正方是决定叠盒箱盖板平整的关键。为此，我们对进场的侧壁板尺寸每一捆材料都进行测量，将误差超过3㎜的板材退场。在进行A楼东侧裙房负一层顶板叠盒箱侧壁盒子安装时，我们安排专人负责检查供应厂家加工的侧壁盒子，每发现一个不合格盒子当场要求返工，这样保证了负一层顶板叠盒箱使用的侧壁盒子统一尺寸，保证盒子方正不变形。同时为防止侧壁在浇筑砼时，受侧压力影响造成变形，现场采取在侧壁板加强背楞。安装完成后的侧壁盒子如下图所示：

而板面的平整度就在于预制板与侧壁盒子的吻合是否良好：安装侧壁盒子时，必须将盒子四边与盖板四边的企口吻合，以保证盒子与预制板结合良好无漏浆现象。放置预制盖板时同样地要求与侧壁盒子上口四边结合良好，保证盖板平整且不漏浆 。预知盖板完成后必须通过控制标高测量预制盖板的平整度。这是地下二层顶板结构施工中安装完成的叠盒箱图片：

经过3-5层的网梁楼盖结构施工后，项目部针对现场发生的质量问题及时总结经验：
1、平台模板支设完成后，首先验收模板标高与平整度，验收合格后由砼工清理干净，确保平台模板上无杂物和砂子、砼颗粒且模板须干燥。
2、海绵条严格按控制线向里3㎝粘贴，粘贴须牢固、顺直、正方。
3、安放叠盒箱底板时须对准控制线四人同时放下，尽量不要在放下后再移动底板以免破坏海绵条。如发现底板放下后与模板接触不好，有翘起摆动必须换平整度好的预制板。
4、放置侧壁盒子时注意的是：必须将盒子四边与底板四边的企口吻合，以保证盒子与预制板结合良好无漏浆现象。放置预制盖板时同样地要求与侧壁盒子上口四边结合良好，保证盖板平整且不漏浆 。下图是地上标准层结构安装完成的叠盒箱图：

进入标准层施工后发现，采用网梁楼盖结构的施工进度要比普通全现浇钢筋混凝土结构要慢一半。普通现浇结构按我们的施工进度标准层一般在4天左右，而现采用网梁楼盖结构我们每层施工工期用了10-12天：
第一天：墙柱钢筋绑扎并通过验收，晚上吊装墙柱模板；
第二天：墙柱模板校正，下午浇筑砼；
第三天：拆除墙柱模板，支设平台梁模板；（提前通知预制板的底板进场，晚上进场后吊装到作业层）
第四天：网梁楼盖预制板放线、贴海面胶条，放置预制板底板；
第五天：绑扎框架梁、暗框梁钢筋；
第六天：绑扎网梁（肋梁），（晚上在平台模板上加工侧壁盒子）；
第七天：放置侧壁盒子；预埋电线管布置，线管穿过侧壁盒子处的修补；（提前通知预制盖板进场，晚上进场后吊装到作业层。）
第八天：放置预制盖板；
第九天：绑扎暗箱盖板钢筋、现浇板部分钢筋；
第十天：浇筑肋梁、框梁、平台板混凝土。
下图是安装预制板底板时的样子：

项目部总结经验，将比较影响工期的预制板安装安排在夜间施工，而且采取当天晚上预制板进场，边吊装到作业层，边组织工人安装到位。现采用我们每层施工工期一般控制在6-7天：
第一天：墙柱钢筋绑扎并通过验收，晚上吊装墙柱模板；
第二天：墙柱模板校正，下午浇筑砼；
第三天：白天拆除墙柱模板，支设平台梁模板，网梁楼盖预制板放线、贴海面胶条。提前通知预制板的底板进场，晚上进场后吊装到作业层，边吊装边放置预制板底板；
第四天：绑扎框架梁、暗框梁钢筋；晚上绑扎网梁（肋梁），然后根据梁钢筋的绑扎顺序安装侧壁盒子，预埋电线管布置穿插进行，（白天在平台下面加工侧壁盒子）；
第五天：提前通知预制盖板进场，必须在昨天的晚上进场，然后吊装到作业层。上午安装预知盖板，下午绑扎暗箱盖板钢筋、现浇板部分钢筋；
第六天：浇筑肋梁、框梁、平台板混凝土。
这是已经施工了16层后 ，并拆除模板，将板底的海面条清除干净，从下面拍摄的图片

目前，本工程的B座楼主体结构已经封顶，A座楼的主体结构已经施工到32层。项目部在9月初就制定目标，力争10月1日前完成A楼主体结构封顶，为当地人民交上个满意的答卷，也为我们的祖国60周年国庆节送上一份厚礼!这是目前施工外立面图：
