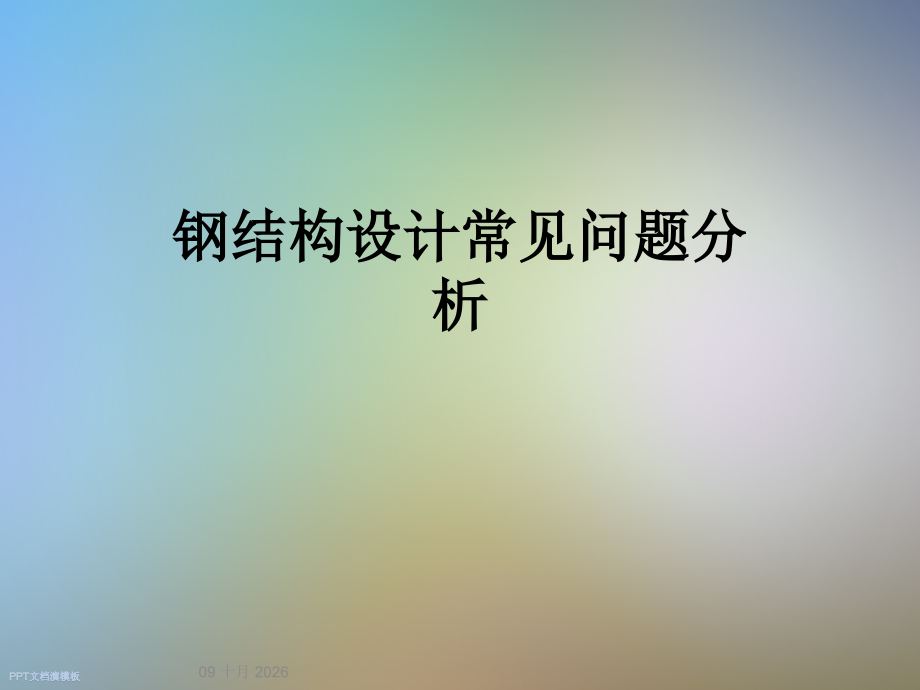

钢结构设计常见问题分析.ppt

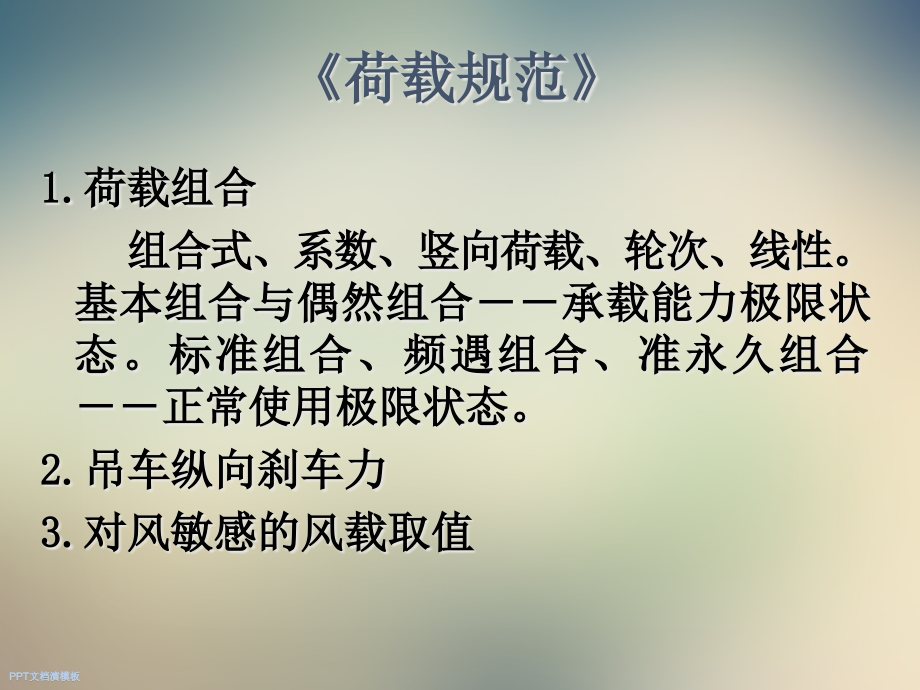

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,PPT,文档演模板,Office,PPT,09 十月 2026,钢结构设计常见问题分析,荷载规范,1.荷载组合,组合式、系数、竖向荷载、轮次、线性。基本组合与偶然组合承载能力极限状态。标准组合、频遇组合、准永久组合正常使用极限状态。,2.吊车纵向刹车力,3.对风敏感的风载取值,荷载组合,1.可变荷载控制,1）1个可变荷载,2）多个可变荷载,框排架简式,2.永久荷载控制,S荷载效应组合的设计值,永久荷载分项系数1.2、1.35、1.0、0.9,可变荷载分项系数1.4、1.3,可变荷载组合值系数,0.7、0.9 、0.95、1.0 、0.6,书库、机房 硬钩吊车 水泥厂、高炉 风,简支梁跨L，跨中受力F，MFL，VFL,M、V是荷载效应，F是荷载，L/4、L/2是荷载效应系数。,M与F、V与F为线性（比例）关系。,当某结构只承受1个可变荷载且其组合值系数为0.7，当永久荷载大于可变荷载2.8时，才出现由永久荷载效应控制的组合，,证明如下：,两式相等，即表示永久荷载效应为可变荷载效应的2.8倍时，为确定控制荷载效应的分界点，当永久荷载大于可变荷载2.8倍时，由永久荷载控制；当永久荷载小于可变荷载2.8倍时，由可变荷载控制。,当可变荷载控制,当永久荷载控制,抗震设计规范GB500112001,3.9.1抗震结构对材料和施工质量的特别要求，应在设计文件上注明。,3.9.2结构材料性能指标，应符合下列最低要求：,3钢结构的钢材应符合下列规定：,1）钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2；,2）钢材应有明显的屈服台阶，且伸长率应大于20%；,3）钢材应有良好的可焊性和合格的冲击韧性。,钢结构设计规范,1.轻屋面荷载取值,2.重级吊车卡轨力,3.二阶效应,4.挠度与起拱，一台吊车计算挠度,5.梁的腹板稳定,6.弯扭屈曲、单轴对称轴压杆件平面外长细比换算,7.等截面柱计算长度、线刚度比值,8.疲劳计算的工作循环次数,9.节点板及节点域,10.插入式柱脚,11.大跨度屋盖,薄壁型钢规范,1.适用范围（吊车、伸缩缝、防火）,2.设计使用年限,3.受力蒙皮作用,4.材料和强度设计值,5.弯扭效应,6.受压板件,7.有效截面,8.压型板,9.墙梁和檩条,10.隅撑,建筑设计防火规范GBJ1687（2001年版）,第2.0.3条承重构件为非燃烧体的工业建筑（甲、乙类库房和高层库房除外），其非承重外墙为非燃烧体时，其耐火极限可降低到0.25h，为难燃烧体时，可降低到0.5h。,第7.2.8条二级耐火等级的丁、戊类厂（库）房的柱、梁均可采用无保护层的金属结构，但使用甲、乙、丙类液体或可燃气体的部位，应采取防火保护设施。,钢结构施工规范GB502052001,表7.6.11A、B级螺栓孔径的允许偏差（mm）,序号,螺栓公称直径,即螺栓孔直径,螺栓公称直径,（允许偏差）,螺栓孔直径,（允许偏差）,1,1018,0.00,0.18,0.18,0.00,2,1830,0.00,0.21,0.21,0.00,3,3050,0.00,0.25,0.25,0.00,表7.6.12C级螺栓孔径的允许偏差（mm）,项目,允许偏差,螺栓孔直径,1.0,0.0,圆度,2.0,垂直度,0.03t，且不应大于2.0,表14.2.1各种底漆或防锈漆要求最低的除锈等级,涂料品种,除锈等级,油性酚醛、醇酸等底漆或防锈漆,St2,高氯化聚乙烯、氯化橡胶、氯磺化聚乙烯、环氧树脂、聚氨酯等底漆或防锈漆,Sa2,无机富锌、有机硅、过氯乙烯等底漆,Sa2,14.2.2 涂料、涂装遍数、涂层厚度均应符,合设计要求。当设计对涂层厚度无要求时，,涂层干漆膜总厚度：室外应为150，其,室内应为125允许偏差为25。每,遍涂层干漆膜厚度的允许偏差为5。,钢材及连接材料,碳素结构钢GB/T7001988：,Q235A（B、C、D）E4303E4315E4316,低合金高强度结构钢GB/T15911994,Q345A（B、C、D、E）E5003 E5015 E5016,Q390A（B、C、D、E）E5515E5516,Q420A（B、C、D、E）E5515D3（G）,普通螺栓,A（B）级5.6、8.8六角头螺栓GB/T57822000,C级4.6、4.8六角头螺栓C级GB/T57802000,大六角头（8.8、10.9）,高强度螺栓,扭剪型10.9,摩擦型钢结构用扭剪型高强度螺栓连,接副GB/T3632-1995,承压型钢结构用高强度大六角头螺,栓GB/T12291991,Q345A（非抗震）,锚栓Q235B,Q345B（抗震）,焊钉MLI5、MLI5AI4.8级电弧螺柱焊,用圆柱头焊钉GB/T104332002,N/2,类别,n,1,2,3,4,5,6,7,8,210,6,176,144,118,103,90,78,69,59,110,6,210,171,148,130,114,99,87,74,110,5,373,308,319,279,245,213,187,160,510,4,444,362,402,352,309,268,235,202,C/10,12,1940,861,3.26,2.18,1.47,0.96,0.65,0.41,4,4,3,3,3,3,3,3,(c/n),1/,塑性设计内力重分配,1.简支梁不存在内力重分配问题,2.正负弯矩相等不必分配,3.正负弯矩不等,a.固端梁均布荷载,差额：,负弯：,正弯:,b.一铰一固梁，三分点F，正负弯矩点固定，可用代数法求平衡值。设负弯降，则正弯增此时正负弯相等：,解之，x,负弯：,正弯：,c.如情况复杂或正负弯矩点移动则用力学方法求解。,电弧螺柱焊用圆柱头焊钉GB/T104332002,材料,标准,机械性能,ML15,ML15AI,GB/T64782001,
