2021年秋人教版九年级物理全册作业课件：第十六章单元复习.ppt

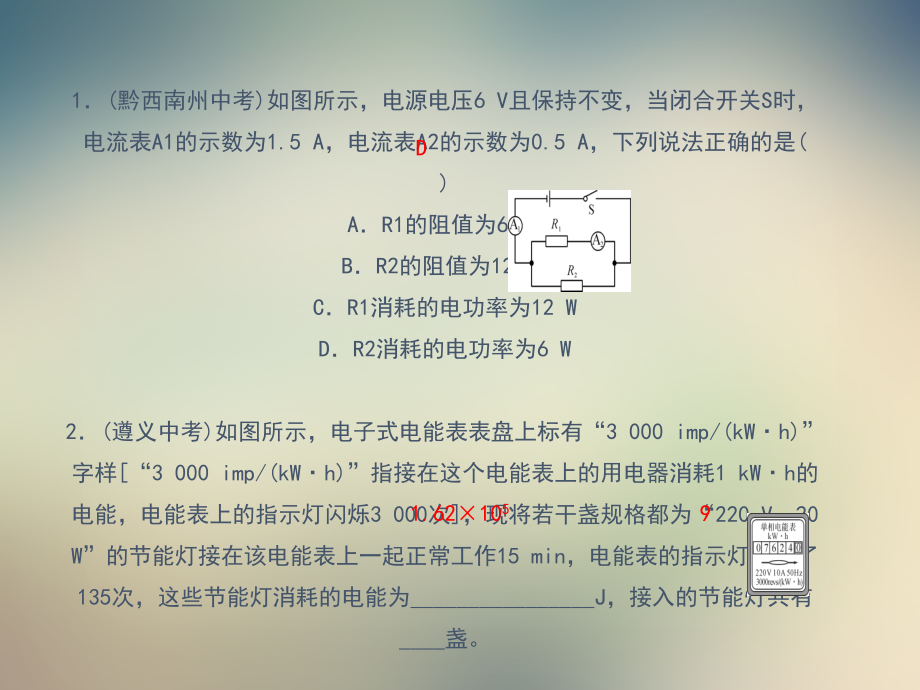

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2020/8/9 Sunday,#,2026/10/9,2021年秋人教版九年级物理全册作业课件：第十六章单元复习,1(黔西南州中考)如图所示，电源电压6 V且保持不变，当闭合开关S时，电流表A1的示数为1.5 A，电流表A2的示数为0.5 A，下列说法正确的是()AR1的阻值为6 BR2的阻值为12 CR1消耗的电功率为12 WDR2消耗的电功率为6 W2(遵义中考)如图所示，电子式电能表表盘上标有“3 000 imp/(kWh)”字样“3 000 imp/(kWh)”指接在这个电能表上的用电器消耗1 kWh的电能，电能表上的指示灯闪烁3 000次，现将若干盏规格都为“220 V20 W”的节能灯接在该电能表上一起正常工作15 min，电能表的指示灯闪烁了135次，这些节能灯消耗的电能为_J，接入的节能灯共有_盏。,D,1.6210,5,9,4(遵义中考)如图甲所示电路，电源电压保持不变，闭合开关S，滑动变阻器R的滑片P在a点时，电流表示数为0.5 A，将滑片P从a点移动到最右端的过程中，通过滑动变阻器的电流随电阻变化图像如图乙所示，则R_，电路消耗的最小功率为P_W。,15,0.9,
