《仓储管理实务》第二章现代仓库的规划及设施.pptx

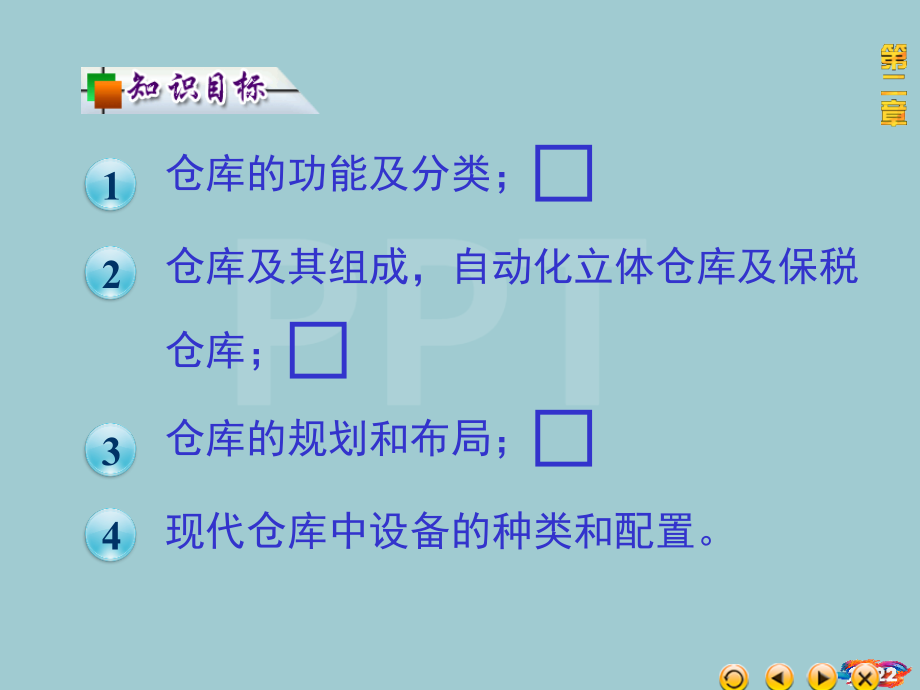

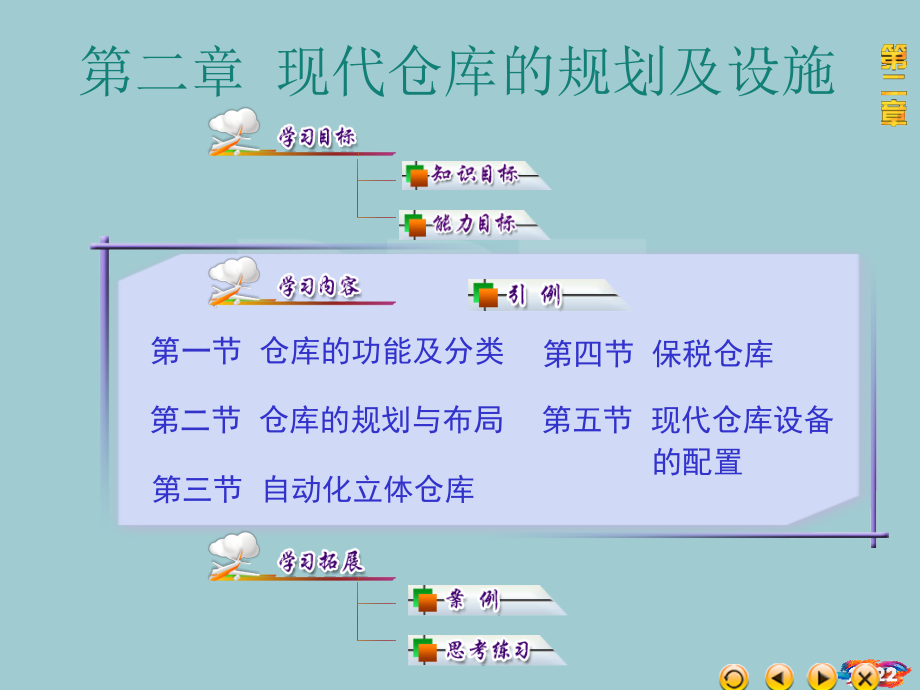

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第二章 现代仓库的规划及设施,第一节 仓库的功能及分类,第二节 仓库的规划与布局,第三节 自动化立体仓库,第四节 保税仓库,第五节 现代仓库设备,的配置,仓库的功能及分类；,仓库及其组成，自动化立体仓库及保税仓库；,仓库的规划和布局；,现代仓库中设备的种类和配置。,1,2,3,4,能进行仓库的合理规划与布局；,具有合理选择、配备和操作货架、叉车、托盘等仓储设备的能力。,1,2,第一节 仓库的功能及分类,一、仓库的概念,二、仓库的功能,三、仓库的分类,从仓库的产生和作用来看，仓库是,保管、存储物品的建筑物和场所的总称，,包括商品、生产资料、工具或其他财产,及对其数量和价值进行保管的场所或建筑物等设施，还包括用于防止减少或损伤物品而进行作业的土地或水面。仓库内一般都有为储存和保管及其他相关作业服务的设备、设施，如地坪、货架、衬垫物、苫盖物、装卸设备、通风照明设备等。,一、仓库的概念,一般来讲，仓库拥有下列功能（见图2-1）。,二、仓库的功能,图2-1 仓库的功能,仓库是物流系统的基本设施之一，有各种,各样的类型（见图2-2）。,三、仓库的分类,图2-2 仓库的分类,第二节仓库的规划与布局,一、仓库选址需考虑的因素,二、仓库的结构,三、堆场结构,四、仓库总平面规划的原则与功能要求,五、仓库总平面布局,六、仓库的储位管理,仓库选址需要考虑的四个因素（见图2-3）。,一、仓库选址需考虑的因素,图2-3 仓库选址需考虑的因素,1.外形与高度,仓库的外形，可根据当地的建筑风格，,或圆或方或其他均可。仓库的高度，应根,据其建筑构造来确定。一般地平房仓库,5以下，多层仓库540。,平房仓库具有以下优点：,（1）结构简单，建筑费用低，建筑工期短；,（2）柱子比较少，保管面积宽敞；,（3）易于叉车等的装卸高效化；,（4）可使出入口较宽敞，便于运送车辆装卸搬运,的合理化。,二、仓库的结构,多层仓库，一般用在土地价格,比较高的地方，具有扩大保管面积,的优点。但也有下列缺点：,（1）建筑费用高，建筑工期长；,（2）结构复杂，柱子多而粗大，不便于保,管和装卸；,（3）必须设立升降装置，装卸作业复杂且,费用高。,二、仓库的结构,介于平房仓库和多层仓库之间的,两层仓库，普遍被中小规模的仓储企,业采用，因为它具有：,（1）建筑费用比较低；,（2）装卸货装置可采用小型的台式升降,机、起重机、垂直（斜行）传送带等，成本,低、操作简单。,二、仓库的结构,作为载货汽车的进出库房出入口，,其宽度与高度的最低限度必须达到4m；,作为叉车的出入口，则宽度与高度必,须达到2.53.5m。通常出入口采用卷帘式铁门。,库房内的通道是保证库内作业顺畅的基本条件，,通道应延伸至每一个货位，使每一个货位都可直接进,行存取货作业，通道内的路面要求平整和平直。通道,若要满足大型车进入则其宽度要大于3m，叉车则要达,到2m，通道宽度至少应使物品顺利进出。,2.库房出入口与通道,一般地，以立柱间摆放车数、物品数或托盘数为,准。当摆放车辆：,立柱间隔=摆放车数车宽+车间距（摆放车数,1）+（车柱间隔2）（2-1）,摆放叉车、物品或托盘时类推。摆放货架时，考,虑货架一般靠柱，两排货架间设一通道，则：,立柱间隔=摆放货架数货架宽+货架间距（通,道）（摆放货架数2）（2-2）,立柱间隔以7为适当。,3.立柱间隔,仓库的天花板高度是库内使用装卸机械的一个基,准。叉车的标准提升高度是3m，使用多段式高门架时,是6m。在设计时：,天花板高度=叉车最大提升高度+叉车上物品堆放,高度+梁下余隙（0.5m）（2-3）,考虑托盘装载物品的高度，包括托盘的厚度在内，,密度大且不稳定的物品，通常以1.2m为标准，密度小,且稳定的物品，通常以1.6m为标准。以其倍数（层,数）来看，1.2m4层=4.8m，1.6m3层=4.8m，因,此，天花板的高度最低应在56m。,4.天花板高度,一般普通仓库的承载力为30KPa，加强,型为40KPa。必须保证重型叉车能够受力足,够。,仓库地面的形式，有低地面和高地面两种。为了防止,雨水流入仓库，低地面式的地面要比基础地面高出,2030cm，仓库的出入口有比较平稳的坡度，以便叉,车能够顺利进出。高地面式的高度要与出入库的车厢,的高度相符合。通常，大型载货汽车（5t以上）为,1.21.3m，小型载货汽车（3.5t以上）为0.71.0m，,铁路货车站台为1.6m。,5.地面,1.集装箱堆场布局结构,集装箱堆场，是堆存和保管集装箱的场所（见,图2-4）。根据集装箱堆存量的大小，堆场可分为混,合型和专用型两种形式。,三、堆场结构,图2-4 集装箱堆场,合理的集装箱堆场布局应符合下列要求：,三、堆场结构,三、堆场结构,2.杂货堆场布局结构,1）杂货,2）杂货堆场的货位布置形式,大多数杂货的货位布置形式都采用分区分类布置，,根据物品大类和性能等划分为若干类别，以便分类集,中堆存（见图2-5）。,2.杂货堆场布局结构,图2-5 杂货堆场,杂货堆场分区分类存放物品的作用有如下,四个方面：,（1）可以缩短物品收、发作业时间；,（2）可以合理利用有限的堆场占地面积；,（3）可以使堆场管理人员掌握物品进出场,活动规律，熟悉物品性能，提高管理水平；,（4）可以合理配置和使用机械设施，提高,机械化操作程度。,2.杂货堆场布局结构,3）杂货堆场分区分类方法（见图2-6）。,2.杂货堆场布局结构,图2-6 杂货堆场分区分类方法,4）杂货堆场货区布置（见图2-7）。,2.杂货堆场布局结构,图2-7 杂货堆场货区布置,散货指未包装、无标志的小颗粒物品，如沙、煤、,矿石、玉米等。散货一般直接以散装方式进行运输、,装卸、仓储保管和使用（见图2-8）。,3.散货堆场布局结构,图2-8 散货堆场,图2-16 自动化立体仓库的应用条件,变大，而且每个托盘所装数量相等，既便于点数、理,第二节仓库的规划与布局,运、存放和出库，整个工作在计算机管理系统的控制,图2-37 叉车的特点和用途,一、仓库选址需考虑的因素,1）高层货架,二、自动化立体仓库的优缺点和应用条件,2022/10/25 22:00:0622:00:0625 October 2022,1）仓库总平面布置图,图2-21 巷道堆垛起重机示意图,（6）尽量利用仓库的高度，也就是说，有效地利,（4）在仓库里采用有效的储存计划；,（4）可使出入口较宽敞，便于运送车辆装卸搬运,做时，你只能或者最好沿着以脚为起点的射线向前。,1.仓库总平面规划的原则,（1）尽可能采用单层设备，这样做造价低，资产,的平均利用率也高；,（2）使物品在出入库时单向和直线运动，避免逆,向操作和大幅度变向的低效率运作；,（3）采用高效的物料搬运设备及操作流程；,（4）在仓库里采用有效的储存计划；,（5）在物料搬运设备大小、类型、转弯半径的限,制下，尽量减少通道所占用的空间；,（6）尽量利用仓库的高度，也就是说，有效地利,用仓库的容积。,四、仓库总平面规划的原则与功能要求,（1）仓库位置应便于物品的入库、装卸和提取，,库内区域划分明确、布局合理；,（2）集装箱物品仓库与零担物品仓库尽可能分开,设置；,（3）要有利于提高装卸机械的装卸效率，满足先,进的装卸工艺和设备的作业要求；,（4）仓库应配置必要的安全、消防设施，以保证,安全生产；,（5）仓库库门的设置，既要考虑集装和货车集中,到达时的同时装卸作业要求，又要考虑由于增设库门,而造成堆存面积的损失。,2.功能要求,五、仓库总平面布局,仓库总平面布局是指一个仓库的各个组成部分，在,规定的范围内，进行平面和立体的全面合理地安排。图,2-9即仓库总平面布局示意图。,图2-9 仓库总平面布局示意图,1.仓库总平面布置要求,仓库总平面布置要求（见图2-10）。,图2-10 仓库总平面布置要求,2.仓库的总体构成,一个仓库通常由3大部分组成（见图2-11）。,图2-11 仓库的总体构成,3.仓库图,1）仓库总平面布置图,仓库总平面布局时的仓库和堆场编号，需要,遵从一定的规律性，以便查找和记忆。仓库编号,可以采用数字编号，也可以采用字母加数字的方,式，如“EC2”表示“东2号仓”。货场采用三位数编,号法时，首位表示货场的区位，后两位为序号，,如“D105”表示“1区5号堆场”。,2）仓库货位图,仓库货位图是对仓库内存放物品的货位,和通道的布置和确定，并通过货位编号进行,命名（见图2-12）。,3.仓库图,图2-12 仓库3内部货位示意图,六、仓库的储位管理,1.储位管理的内容（见图2-13）。,图2-13 储位管理的内容,2.储位管理的基本原则与步骤,1）储位管理的基本原则,（1）储存位置必须能有规律地被明确标示,出来；,（2）库存商品能被有效地定位；,（3）准确记录储位的变动。,2）储位管理的基本步骤（见图2-14）。,2.储位管理的基本原则与步骤,图2-14 储位管理的基本步骤,第三节自动化立体仓库,一、自动化仓库的功能,二、自动化立体仓库的优缺点和应用条件,三、自动化立体仓库的分类,四、自动化立体仓库基本设施,五、自动化立体仓库的作业流程,六、自动化立体仓库的信息管理系统,自动化仓库的功能一般包括5个（见图2-15）。,一、自动化仓库的功能,图2-15 自动化仓库的功能,1.优点,二、自动化立体仓库的优缺点和应用条件,2.缺点,自动化立体仓库的应用条件（见图2-16）。,3.自动化立体仓库的应用条件,图2-16 自动化立体仓库的应用条件,自动化立体仓库的种类（见图2-17）。,三、自动化立体仓库的分类,图2-17 自动化立体仓库的分类,四、自动化立体仓库基本设施,自动化立体仓库基本设施包括：土建及公用工程,设施、机械设施和控制设备（见图2-18）。,图2-18 自动化立体仓库内部示意图,1.土建及公用工程设施,土建及公用工程设施（见图2-19）。,图2-19 土建及公用工程设施,2.机械设施,1）高层货架,自动化立体仓库的高层货架一般采用单元货格式,货架、重力式货架,和旋转式货架（见,图2-20）。,图2-20 高层货架示意图,2）巷道堆垛起重机,巷道堆垛起重机简称巷道堆垛机，其主要用途是,在高层货架的巷道内来回,穿梭运行，将位于巷道口,的物品存入货格；或者相,反，取出货格内的物品运,送到巷道口（见图2-21）。,2.机械设施,图2-21 巷道堆垛起重机示意图,3.周边搬运系统,包括出入库输送机、自动导向车、叉车、,台车、托盘等，其作用是配合巷道堆垛机完,成物品输送、搬运、分拣等作业，还可以临,时取代其他主要搬运系统，使自动存取系统,维持工作，完成物品出入库作业。,4.控制设备,自动化立体仓库的控制形式有手动控制、,随机自动控制、远距离自动控制和计算机自动,控制4种。,控制设备主要包括检测装置、信息识别装,置、控制装置、通信设备、计算机管理设备、,大屏幕显示、图像监视等设备。,自动化立体仓库的工作流程一般是入库、库内搬,运、存放和出库，整个工作在计算机管理系统的控制,下进行（见图2-22）。,五、自动化立体仓库的作业流程,图2-22 自动化仓储系统的工作流程,六、自动化立体仓库的信息管理系统,自动化立体仓库的信息管理系统主要功能模块：,（1）进货管理模块；,（2）发货管理模块；,（3）车辆调度模块；,（4）库存管理模块；,（5）退货管理模块；,（6）盘点管理模块；,（7）账务管理功能模块；,（8）商品报警模块；,（9）系统维护模块；,（10）信息通信模块；,（11）条码打印软件模块。,第四节 保 税 仓 库,一、保税仓库的概念,二、海关对保税仓库的监管,一、保税仓库的概念,1.保税仓库的定义,保税仓库是储存经海关批准，在海关监管,下的免去办理海关进口手续，或只是过境的进,出口物品的仓库。,2.允许存入保税仓库的物品范围,根据我国的实际情况，海关允许存放保税仓库,的物品有以下3类：,（1）供加工贸易；,（2）外经贸主管部门批准开展外国商品寄售业,务、外国产品维修业务、外汇免税商品业务及保税,生产资料市场的进口物品；,（3）转口贸易物品，外商寄存等。,上述物品类型中，第（1）、（2）类属于批准,暂免办理纳税手续的进口物品，第（3）类则属于,暂时进境储存后再复运出境的进境物品。,3.保税仓库的类型,根据国际上的通行做法及我国保税仓库允,许存放物品的范围，我国目前保税仓库的类型,主要有以下3类（见图2-23）。,图2-23 保税仓库的类型,二、海关对保税仓库的监管,1.储存期限,保税仓库所存物品的储存期限为年。,如因特殊情况需延长储存期限，应向主管海,关申请延期，经海关核准的延期最长不能超,过年。所存物品储存期满仍未转为进口或,复运出境的，按海关法的有关规定，由,海关将物品变卖处理。,2.对物品的监管,对物品的监管，包括以下七个方面,（见图2-24）。,图2-24 物品监管,第五节 现代仓库设备的配置,一、现代仓库设备配置原则,二、现代仓库主要设备,三、仓库设备使用管理,一、现代仓库设备配置原则,1）仓库机械设备的工作性能与仓库储存,物品、作业量、出入库频率相适应；,2）选用自动化程度高的存取装置；,3）计量作业和搬运作业同时性；,4）注意仓库机械设备经济性和技术性。,二、现代仓库主要设备,1.货架,货架（Goods Shelf）是指用支架、隔板或托架组,成的立体储存物品的设施。它具有下列优点：,（1）存入货架中的物品，互不挤压，物资损失小；,（2）货架中的物品，存取方便，清点及计量容易，,还可做到先进先出；,（3）能保证存储物品质量；,（4）可充分利用仓库空间，提高仓容利用率；,（5）可实现仓库机械化及自动化管理。,1）层架,层格式货架：层格架的某些层或整体每层,中用间隔板分成若干个格（见图2-25）。,二、现代仓库主要设备,图2-25 层格架图,抽屉式货架：抽屉式货架与层格架类似，,区别在于层格中有抽屉（见图2-26）。,二、现代仓库主要设备,图2-26 抽屉式货架,2）托盘货架,通常总高度在6m以下，架底撑脚需要装,叉车防撞装置（见图2-27）。,二、现代仓库主要设备,图2-27 托盘货架,3）阁楼式货架,结构：阁楼式货架是上下两层堆叠制成阁,楼布置的货架（见图2-28）。,二、现代仓库主要设备,图2-28 阁楼式货架,4）悬臂式货架,为防止物料损伤，常在悬臂上加垫木质衬垫或,橡胶带以起保护作用（见图2-29）。,二、现代仓库主要设备,图2-29 悬臂式货架,5）移动式货架,结构：移动式货架是一种底部带轮且可,整体移动的货架（见图2-30）。,二、现代仓库主要设备,图2-30 移动式货架,6）重力式货架,结构：重力式货架的基本结构与普通层架,类似（见图2-31）。,二、现代仓库主要设备,图2-31 重力式货架,7）驶入式货架和驶出式货架（见图2-32,和图2-33）。,二、现代仓库主要设备,图2-32 驶入式货架,图2-33 驶出式货架,8）旋转式货架,水平和垂直旋转式货架分别见图2-34和图2-35。,二、现代仓库主要设备,图2-34 水平旋转式货架,图2-35 垂直旋转式货架,图2-12 仓库3内部货位示意图,四轮手推车、平板拖车以及滚轮车等。,1）高层货架,（4）托盘的回收利用、组织工作难度较大，会浪,1.,13、知人者智，自知者明。,2022/10/25 22:00:0622:00:0625 October 2022,一般地，以立柱间摆放车数、物品数或托盘数为,高地面式的高度要与出入库的车厢,送到巷道口（见图2-21）。,二、自动化立体仓库的优缺点和应用条件,平房仓库具有以下优点：,5以下，多层仓库540。,平房仓库具有以下优点：,个人按自己的工作规程行事。,一、仓库选址需考虑的因素,2.叉车,叉车是指具有各种叉具，能够对物品进行升降和移,动以及装卸作业的搬运车辆。它由自行的轮胎底盘和能,垂直升降、前后倾斜的货叉、门架等组成（见图2-36）。,图2-36 叉车及叉车属具,它有以下特点和用途（见图2-37）。,2.叉车,图2-37 叉车的特点和用途,非动力搬运车，主要包括双轮手推车、,四轮手推车、平板拖车以及滚轮车等。,3.非动力装卸搬运设备,1）结构,托盘是用于集装、堆放、搬运和运输的放置物品,和制品的作为一单元负荷的水平平台装置（见图2-38）。,4.托盘,图2-38 各种类型托盘,2）特点,（1）搬运或出入库场都可用机械操作，减少物品,堆码作业次数，从而有利于提高运输效率，缩短货运,时间，减轻劳动强度；,（2）以托盘为运输单位，货运件数变少体积重量,变大，而且每个托盘所装数量相等，既便于点数、理,货交接，又可以减少货损货差事故；,（3）投资比较小，收益比较快；,（4）托盘的回收利用、组织工作难度较大，会浪,费一部分运力。,4.托盘,3）种类和规格,（1）托盘的种类。按托盘的结构可以分为：平板,托盘、箱型托盘、立柱型托盘、折叠式托盘。按材料,可分为：塑料托盘、金属托盘、木质托盘、纸质托,盘。另外还有单面托盘、两面托盘；单面叉入、两面,叉入、四面叉入式托盘,（2）托盘的规格。我国托盘规格与国际标准化组,织规定的通用尺寸一致，主要有3个规格：1 000mm,800mm，1 200mm800mm，1 200mm1 000mm。,4.托盘,起重机适用于装卸大件笨重物品，,借助于各种吊索具也可用于装卸其他,物品，同时，起重机也是唯一以悬吊,方式装卸搬运物品的设备。其吊运能力较大，,一般为330t。最常用的起重机有龙门起重机、,桥式起重机和汽车起重机等几种。,5.起重机,堆垛机是专门用来堆码货垛或提升物品,的机械。普通仓库使用的堆垛机,（又称上架机）是一种构造简单、,用于辅助人工堆垛、可移动的小,型物品垂直提升设备。,6.堆垛机,1）输送机械的作用及特点,输送机械的形式多种多样，基本上分为,散料输送机械和整料输送机械。散料输送机,械主要用于输送煤炭、化肥、粮食、矿砂等,形态较小、自流性好的物料。对于这样的散,碎物料，散料输送比包装输送可大大节约成,本。散碎物料的散料运输可以有效提高效率，,减少作业人员与劳动强度，从而大幅度降低,流通费用。,7.输送机械,2）散料输送机械的特点（见图2-39）。,7.输送机械,图2-39 散料输送机械的特点,三、仓库设备使用管理,1.设备管理的方式,设备的管理方式根据仓库规模的大小，,设备数量的多少以及设备的集中与分散、固,定与流动等使用情况而定。设备的管理方式，,通常在统一管理的基础上，实行分级管理，,专人负责、专门管理部门负责的方式，以确,保设备完好率，保证仓储业务的正常进行。,装卸搬运机械管理工作有以下4个要点,（见图2-40）。,2.设备的技术管理,图2-40 设备的技术管理,海尔国际自动化物流中心,2005年中国物流与采购联合会授予海尔“中国物流示,范基地”的称号。海尔在物流管理、物流技术和物流理念,的创造性实践，为正在兴起的中国物流业树立了一个里,程碑式的典范和楷模,在海尔的中心立体仓库里，明亮洁净的物料暂存区，,除了叉车驾驶员和几个入库员之外，见不到别的人，每,个人按自己的工作规程行事。,讨论：自动化立体仓库在海尔的成功应用，为其带,来了哪些效益？,什么是仓库？仓库有什么功能？,仓库有哪些结构组成？,仓库总平面规划的原则与功能要求是什么？,自动化仓库有哪些功能？有哪些基本设施？,现代仓库有哪些主要设备？各有什么用途？,如何选用？,1,2,3,4,5,9,、静夜四无邻，荒居旧业贫。,10月-26,10月-26,Monday,October 5,2026,10,、雨中黄叶树，灯下白头人。,03:20:23,03:20:23,03:20,10/5/2026 3:20:23 AM,11,、以我独沈久，愧君相见频。,10月-26,03:20:23,03:20,Oct-26,05-Oct-26,12,、故人江海别，几度隔山川。,03:20:23,03:20:23,03:20,Monday,October 5,2026,13,、乍见翻疑梦，相悲各问年。,10月-26,10月-26,03:20:23,03:20:23,October 5,2026,14,、他乡生白发，旧国见青山。,05 十月 2026,3:20:23 上午,03:20:23,10月-26,15,、比不了得就不比，得不到的就不要。,。,十月 26,3:20 上午,10月-26,03:20,October 5,2026,16,、行动出成果，工作出财富。,2026/10/5 3:20:23,03:20:23,05 October 2026,17,、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。,3:20:23 上午,3:20 上午,03:20:23,10月-26,9,、没有失败，只有暂时停止成功！。,10月-26,10月-26,Monday,October 5,2026,10,、很多事情努力了未必有结果，但是不努力却什么改变也没有。,03:20:23,03:20:23,03:20,10/5/2026 3:20:23 AM,11,、成功就是日复一日那一点点小小努力的积累。,10月-26,03:20:23,03:20,Oct-26,05-Oct-26,12,、世间成事，不求其绝对圆满，留一份不足，可得无限完美。,03:20:23,03:20:23,03:20,Monday,October 5,2026,13,、不知香积寺，数里入云峰。,10月-26,10月-26,03:20:23,03:20:23,October 5,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,05 十月 2026,3:20:23 上午,03:20:23,10月-26,15,、楚塞三湘接，荆门九派通。,。,十月 26,3:20 上午,10月-26,03:20,October 5,2026,16,、少年十五二十时，步行夺得胡马骑。,2026/10/5 3:20:23,03:20:23,05 October 2026,17,、空山新雨后，天气晚来秋。,3:20:23 上午,3:20 上午,03:20:23,10月-26,9,、杨柳散和风，青山澹吾虑。,10月-26,10月-26,Monday,October 5,2026,10,、阅读一切好书如同和过去最杰出的人谈话。,03:20:23,03:20:23,03:20,10/5/2026 3:20:23 AM,11,、越是没有本领的就越加自命不凡。,10月-26,03:20:23,03:20,Oct-26,05-Oct-26,12,、越是无能的人，越喜欢挑剔别人的错儿。,03:20:23,03:20:23,03:20,Monday,October 5,2026,13,、知人者智，自知者明。胜人者有力，自胜者强。,10月-26,10月-26,03:20:23,03:20:23,October 5,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,05 十月 2026,3:20:23 上午,03:20:23,10月-26,15,、最具挑战性的挑战莫过于提升自我。,十月 26,3:20 上午,10月-26,03:20,October 5,2026,16,、业余生活要有意义，不要越轨。,2026/10/5 3:20:23,03:20:23,05 October 2026,17,、一个人即使已登上顶峰，也仍要自强不息。,3:20:23 上午,3:20 上午,03:20:23,10月-26,MOMODA POWERPOINT,Lorem ipsum dolor sit amet,consectetur adipiscing elit.Fusce id urna blandit,eleifend nulla ac,fringilla purus.Nulla iaculis tempor felis ut cursus.,感谢您的下载观看,专家告诉,
