仓储设备使用简介.pptx

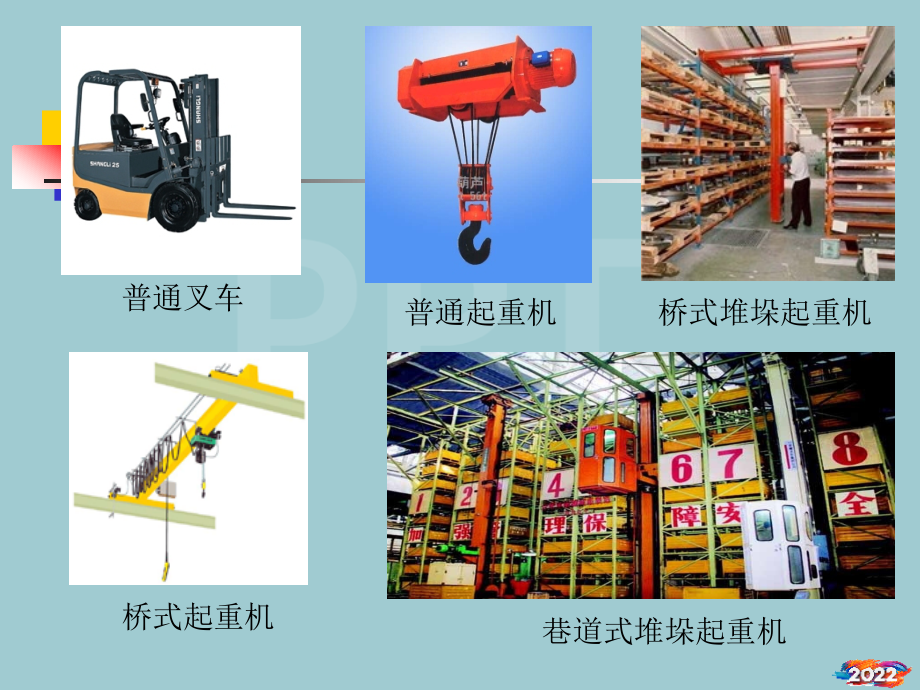

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,7,章 仓储设备,1,普通叉车,普通起重机,桥式堆垛起重机,桥式起重机,巷道式堆垛起重机,重力式货架,驶入式货架,托盘式货架,密集式货架,第,7,章 仓储设备,第,1,节,货架系统,第,2,节,托盘,第,3,节,叉车,第,4,节,自动化分拣设备,第5节,起重机,第,6,节,输送机,4,第,1,节货架系统,5,货架,6,提高中层存储面积,7,可移动式货架,8,直行式货架,9,自动立体库货架,10,1.,货架的概念,货架的概念,货架是为了节省货品存放空间，增加库房利用效率，用支架、隔板或托架组成的立体存储货物的设施。,11,2.,货架的作用与功能,1)货架是一种架式结构物，可充分利用仓库空间，提高库容利用率，扩大仓库储存能力。,2)存入货架中的货物，互不挤压，物资损耗小，可完整保证物资本身的功能，减少货物的损失。,12,2.,货架的作用与功能,3)货架中的货物，存取方便，便于清点及计量，可做到先进先出。,4)保证存货物的质量，可以采取防潮、防尘、防盗、防破坏等措施，以提高物资存储质量。,5)很多新型货架的结构及功能有利于现代仓库的机械化及自动化管理。,13,3.,货架的简单介绍：,托盘单货架,托盘单货架是以托盘单元货物的方式来保管货物的货架,优点,存取方便、适应性强、设备简单、存取快,缺点,库房利用率低,货架高度有很大限制,14,驶入式货架,是指叉车可以驶入到货架列中进行存取作业，托盘存放由上到下，由里到外逐一进行。,优点,库房利用率较高、适应性强、整体结构强度高,缺点,有先进先出的要求,对叉车有限制,15,推回式货架,重力式的货架，货品沿货位纵深方向滑动。,优点,库房利用率高、利于货物先进先出、整体结构好、叉车选择容易,缺点,货架成本高,承载力有限制,对环境清洁要求高,16,滑过式货架,这也是一种重力式货架，从一面存入另一面取出。,优点,库房利用率高、利于货物先进先出、整体结构好、叉车选择容易,缺点,货架成本高,承载力有限制,对环境清洁要求高,17,自动货架系统,是利用现代的机械化和自动化技术对货品进行存取的方法。,优点,库房利用率高、效率高、任意存取没顺序、可以掌握货位库存信息,缺点,投资和运作成本较高,对货品的包装及码放要求严格,18,4.,选择货架的原则,1,）实用性原则,仓储货架首先应满足于所储存物品的品种、规格尺寸和性能的要求，能满足物资先入先出的原则要求，同时适合于配套机械的存取作业。,19,2,）低成本高效益原则,根据储存货物的品种、数量、载重等要求选择对应材质的货架，根据储存管理的需要选择传统型或者新型货架，考虑仓库中货架的成本及经济效益。,20,3,）安全可靠原则,仓储货架的强度和硬度要满足载重量的要求，并有一定的安全余量。对于存放危险物品的货架应有特殊的规定。,21,4,）尽量采用先进技术原则,采用先进技术的仓储货架可以实现储存管理的机械化和现代化，提高货架的利用率。,22,5.选择货架时应考虑的因素,1,）存取性,一般存储性与存储密度是相对的。存储货物的存取性越好，存储密度相对较低。有些货架虽然可以达到较高的存储密度，但储位管理较为复杂。立体自动化仓储存储性与存储密度俱佳，但投资大，运营成本高。因此，在选用货架存储设备过程中，必须综合考虑各种因素。权衡利弊。,23,2,）出入库量,出入库量大小是影响货架存储设备的重要选择之一。不同的货架对货物的存储影响不同，有的货架可以达到较好的存储密度，但存取性差，有的货架实现先进先出比较困难。因此，在选定存储设备时，要考虑出人库量的影响。,24,3,）搬运设备,存储设备的存取作业是以搬运设备来完成的。因此选用存储设备需要考虑搬运设备，货架的高度，宽度，通道的宽度，直接影响到堆高机的配置。,25,4,）建筑结构,建筑结构会影响储存设备的选择。梁下高度会影响货架的高度。梁柱的位置则会影响货架的配置，此外，货架的 设计，安装必须考虑地板承受的强度，平整度，根据房屋结构个区域拐角尺寸来选择。,26,6.,货架系统的利弊分析,货架系统的优点：,a,可充分利用仓库空间，提高库容利用率和存储能力。,b,物品存取方便，便于清点及计量，可做到先进先出。,c,存放物品互不挤压、损耗小，确保物品的完整性，减少破损。,27,d.,高货架库房采取防潮、防尘、防盗、等措施，提高存储质量。,e,有利于实现仓库的机械化及自动化管理。,28,货架系统的弊端：,a,选择货架后，不能随意更改，给仓库变化运营方式，改变客户结构等都会形成障碍；,b,货架系统要有较高的仓储管理水平作保证。特别是物品品种较多，对保质期要求较高的仓库，货架系统必须有较好的,WMS,的支持；,29,c,货架系统不适用于较重物品的存储，较重物品的垂直运动会消耗较多的能量，对叉车消耗较大；,d,货架系统的设计难度和建筑成本高；,e,投资较大，并且需要价值昂贵的升高叉车相配合。,30,第,2,节托盘,31,托盘,标准：,1.0 1.0,1.0 1.2,托盘分类,:,木制、塑料等,32,1.托盘的概念,托盘是为了使物品能有效地装卸、运输、保管，将其按一定数量组合放置于一定形状的台面上，这种台面有供叉车从下部叉入并将台板托起的叉入口。以这种结构为基本的结构的平面台板和在这种基本结构基础上所形成的各种形式的集装器具都可统称为托盘。,33,2.托盘的特点,优点：,自重小，装卸搬运时的无效劳动消耗小。,返空容易，返空时占用的运力少。,装盘容易。,能集中一定的货物数量。,保护性差，露天存放困难。,34,缺点：,需要购置费用，对于非企业内部运作，一般需要返回,占用一定空间，长途运输损失一定物品装载空间,保护性比集装箱差，露天存放困难，需要仓库等配套设施,35,3.,托盘的种类,1,）按托盘的结构分：,平托盘：,平托盘几乎是托盘的代名词，只要一提托盘，一般都是指平托盘而言，因为平托盘使用范围最广，利用数量最大，通用性最好。平托盘又可细分为三种类型。,36,双面叉,四面叉,单面型,单面型,单面使用型,双面使用型,平托盘,37,A根据台面分类。有单面形、单面使用型、双面使用型和翼型等四种；,B根据叉车叉入方式分类。有单向叉入型、双向叉入型、四向叉入型等三种。,38,C根据材料分类。木制平托盘、钢制平托盘、塑料制平托盘、复合材料平托盘以及纸制托盘等五种。据中国物流与采购联合会托盘专业委员会，2011年对国内多家托盘生产企业、托盘使用及销售企业进行初步调查的结果，目前中国拥有的各种类型托盘总数约为1600020000万片，目前每年产量递增2000万片左右。其中木制平托盘约占85%、塑料平托盘占12%、钢制托盘、复合材料托盘以及纸制托盘合计占3%。复合材料平托盘和塑料托盘上升比例较大。,39,柱式托盘,柱式托盘分为固定式和可卸式两种，其基本结构是托盘的4个角有钢制立柱，柱子上端可用横梁连结，形成框架型。,柱式托盘的主要作用,：,一是利用立柱支撑重量物，往高叠放；,二是可防止托盘上放置的货物在运输和装卸过程中发生塌垛现象。,40,柱式托盘,柱式托盘分为固定式和可卸式两种，其基本结构是托盘的,4个角有钢制立柱，柱子上端可用横梁连结，形成框架型。,柱式托盘的主要作用：,一是利用立柱支撑重量物，往高叠放；,二是可防止托盘上放置的货物在运输和装卸过程中发生塌垛现象。,41,箱式托盘,在平托盘上安装上部构造物（平板状、网状）制成的托盘。,箱壁构造物分可拆式、固定式、折叠式三种。,特点：,1）可将形状不规则的物品进行集装；,2）堆码时不需防散垛处理。,42,箱式托盘,43,箱式托盘是四面有侧板的托盘，有的箱体上有顶板，有的没有顶板。,箱板有固定式、折叠式、可卸下式三种。,四周栏板有板式、栅式和网式，四周栏板为栅栏式的箱式托盘也称笼式托盘或仓库笼。箱式托盘防护能力强，可防止塌垛和货损；可装载不能稳定堆码的货物，应用范围广。,轮式托盘,在柱式、箱式托盘下安装小型脚轮。常用有用于杂物配送的滚轮箱式托盘和用于低温货物管理的滚轮保冷箱式托盘。,44,轮式托盘,45,轮式托盘与柱式托盘和箱式托盘相比，多了下部的小型轮子。因而，轮式托盘显示出能短距离移动、自行搬运或滚上滚下式的装卸等优势，用途广泛，适用性强。,46,特种专用托盘,由于托盘作业效率高、安全稳定，尤其在一些要求快速作业的场合，突出利用托盘的重要性，所以各国纷纷研制了多种多样的专用托盘，这里举几个例子。,47,a,平板玻璃集装托盘,也称平板玻璃集装架，分许多种类。有,L,型单面装放平板玻璃单面进叉式，有,A,型双面装放平板玻璃双向进叉式，还有吊叉结合式和框架式等。运输过程中托盘起支撑和固定作用，平板玻璃一般都立放在托盘上，并且玻璃还要顺着车辆的前进方向，以保持托盘和玻璃的稳固。,48,49,b,轮胎专用托盘,轮胎的特点是耐水、耐蚀，但怕挤、怕压，轮胎专用托盘较好地解决了这个矛盾。利用轮胎专用托盘，可多层码放，不挤不压，大大地提高装卸和储存效率。,从货物进入分拣系统送到指定的分配位置为止，都是按照人们的指令靠自动分拣装置来完成的。,16、业余生活要有意义，不要越轨。,MOMODA POWERPOINT,在柱式、箱式托盘下安装小型脚轮。,分拣科员工为了将信函分清楚，只好用手工重新分类，结果是耗时、耗力又得重复劳动。,-固定转柱式旋转起重机,10、很多事情努力了未必有结果，但是不努力却什么改变也没有。,9、没有失败，只有暂时停止成功！,拉紧装置是通过移动滚筒使输送带拉紧保持一定张力，并使带和滚筒间产生必要的摩擦力的装置。,15、最具挑战性的挑战莫过于提升自我。,翻盘型倾斜型自动分拣机,07:47:0407:47:0407:47Wednesday,October 26,2022,1200800mm,07:47:0507:47:0507:47Wednesday,October 26,2022,7:47:04 上午7:47 上午07:47:0410月-22,50,51,c,长尺寸物托盘,这是一种专门用来码放长尺寸物品的托盘，有的呈多层结构。物品堆码后，就形成了长尺寸货架。,52,d,油桶专用托盘,是专门存放、装运标准油桶的异型平托盘。双面均有波形沟槽或侧板，以稳定油桶，防止滚落。优点是可多层堆码，提高仓储和运输能力。,滑板托盘（,slipsheet,）：在一个或多个边上设有翼板的平板。用于搬运、存储或运输单元载荷形式的货物或产品的底板。,主要参数：长,/,宽,/,高,/,长宽高误差,/,对角线误差,/,额定载荷,/,最大堆码层数,/,挠曲度,/,表面防滑系数,53,分类：单翼滑板,one-tabslipsheet,一边设翼板的滑板。,对边双翼滑板,two-tabslipsheet-opposite,两条对边设翼板的滑板。,临边双翼滑板,two-tabslipsheet-adjacent,两条相邻边设翼板的滑板。,三翼滑板,three-tabslipsheet,在三个相邻边设翼板的滑板。,四翼滑板,four-tabslipsheet,在四个边设翼板的滑板。,54,植绒内托：是一种采用特殊材料的吸塑托盘，将普通的塑料硬片表面粘上一层绒质材料，从而使托盘表面有种绒质的手感，用来提高包装品档次。,55,56,4.选择托盘的因素,1,）材料上的选择,温度情况：不同的使用温度直接影响到托盘制造材料的选择。这是因为不同材料的托盘有其性能正常发挥的温度范围。例如塑料托盘的使用温度就在之间。,潮湿度：某些材料的托盘由于有较强的吸湿性，如木托盘就不能用于潮湿的环境，否则将直接影响使用寿命。,57,2,）根据用途选择,托盘承载的货物是否用于出口：由于许多国家对于进口货物使用的包装材料要求进行熏蒸杀虫处理，就相当于增加了出口成本，用于出口的托盘应尽量选择一次性的塑料托盘或者简易的免熏蒸复合材料的托盘。,58,3,）托盘是否上货架：,用于货架堆放的托盘应选择刚性强、不易变形的，动载较大的托盘；如钢制的托盘和木质较硬的硬杂木的木质托盘,5.托盘的使用,（一）托盘货物的装盘堆码方式,（1）重叠式：各层码放方式相同，上下对应。,特点：堆码速度快，稳定性差。,59,（2）纵横交错式：相邻两层货物摆放旋转900，层间有一定咬合效果，但稳定性较差。,重叠式和纵横交错式适合于自动装盘码垛。,60,61,（3）正反交错式：同一层中不同列的货物以900角垂直码放，相邻层旋转1800堆码。,特点：层间咬合强度高，操作麻烦，下部货体易压坏。,62,（4）旋转交错式：每层相邻两货体成900，两层间的码放又相差1800。,特点：咬合交叉稳定，码放难度大，中心有空隙，降低托盘装载能力。,（二）托盘货物的紧固方法,（1）捆扎,用绳索、打包带等对托盘货体进行捆扎以保证货体稳定。,63,（2）粘合紧固,货垛层间用胶水或双面胶条粘结，防止层间滑动散垛。,64,（3）加框架紧固,将框架加在托盘货物相对的两面或四面上后进行捆扎，增大货体刚性和稳定性。,65,（4）网罩紧固,主要用于装有同类货物托盘的紧固。,66,（5）专用金属卡固定,在货体上部用专用金属夹卡卡住包装物，防止散垛。,67,（6）中间夹摩擦材料紧固,将具有防滑性的纸板、纸片或软塑料片夹在各层货体间，增大摩擦力，防止货体散垛。,68,（7）收缩薄膜紧固：将热缩薄膜套在货体上，进行热缩处理收紧货体。,69,（8）拉伸薄膜紧固：用拉伸薄膜将货物和托盘一起缠绕包裹紧固。,70,（9）平托盘周边垫高紧固,将平托盘四边稍垫高，货物向中心靠拢。,71,（三）托盘的维修管理,木制托盘破损最多的部位是盘面。,原因：操作不当、人工返空时的跌落。,修理：盘面重钉（一般不超过三次）。,72,6.,托盘标准及规格,国际标准化组织,ISO,a.1200800mm,b.12001000mm,c.12191016mm,d.11001100mm,我国国标（,GB2934-82,）,a.8001200mm,b.8001000mm,c.10001200mm,（使用最多）,d.11001100mm,（使用最多）,73,10001200mm（使用最多）,龙门起重机与桥式起重机的区别,轮胎式起重机采用行驶操纵和起重作业操作合一的驾驶室，可在室中控制上下车的动作。,潮湿度：某些材料的托盘由于有较强的吸湿性，如木托盘就不能用于潮湿的环境，否则将直接影响使用寿命。,25 十月 202210:05:26 下午22:05:2610月-22,按操作者乘坐方式可分为步行式、立式和坐立式几种。,承重限制，增加人员，成本较高,有单面形、单面使用型、双面使用型和翼型等四种；,提升高度在100150范围内，又有手动式和电动式两种。,17、做前，能够环视四周；,第三种是在信函中夹寄物品，许多消费者尤其是学生，经常在信函中夹寄“幸运心”和手链等礼物，碰到自动信函分拣系统就被打坏了。,十月 2210:05 下午10月-2222:05October 25,2022,分类：单翼滑板one-tabslipsheet一边设翼板的滑板。,胜人者有力，自胜者强。,建筑结构会影响储存设备的选择。,7.影响托盘标准化的因素,1）托盘规格决定了物流设施与设备、包装标准化。,2）托盘规格应与桥梁、隧道、运输道路与货车站台相适应。,3）托盘规格决定仓库建筑尺寸标准。,故制定国际统一的托盘规格非常困难。,74,第,3,节叉车,75,1.,叉车的概念,叉车是泛指具有各种叉具，能够对货物进行升降和移动以及装卸作业的搬运车辆。,76,手动托盘叉车,承重限制，增加人员，成本较高,77,电动叉车,1,电动托盘车,AVH-WP-200A,技术参数,载重,(Kg),：,2000,最低高度,(mm),：,80,起升高度,(m/h),：,200,货叉尺寸,(mm),：,685x1220,外形尺寸,(mm),：,1800 x600 x7001920 x720 x700,电动托盘车,78,2500,80,起升高度,(mm),：,200,外形尺寸,(mm),：,技术参数,载重,(Kg),：,最低高度,(mm),：,货叉尺寸,(mm),：,685x1220,1820 x720 x800,电动叉车,2,79,平衡重叉车,80,前移式叉车,81,臂式堆垛机,82,自由通道转臂式叉车,83,转臂式叉车操作,84,2.叉车的分类,85,低提升车辆,86,又叫托板车。提升高度在,100150范围内，又有手动式和电动式两种。手动式是人力操作实现水平和垂直的移动。电动式是电瓶提供动力实现提升和搬运工作。无论手动式还是电动式操作者都是步行操作。如图5-3所示。图5-4所示为具有安全操作平台和护栏的电动托板车。,高提升叉车,这种叉车的提升高度可达,12m。按操作者乘坐方式可分为步行式、立式和坐立式几种。一般步行式和立式叉车可提升高度约为2.73.9m。按应用条件不同又发展为配重式、窄道式、转柱式、侧边负载式、转叉式及高程叉车等。图5-5所示为叉车基本构造。,87,88,安全架,是保护操作者头部用的。,升降架,可设计成多段式的。大部分是液压,式的，也有采用电动提升装置的。,货叉架,这是固定货叉和有关附件用的。,货叉,这是直接搬运物品用的，一般是,100150mm宽，10001200mm长，40mm厚。两叉距离根据货物尺寸可以调整。,轴距,轴距是决定负载能力，旋转半径，直角,堆放通道宽度和离地高度等作业特性的重要参数。,负载重心距,这是负载重心到货叉架的距离，是决定负载能力的因素之一。当负载在,4500kg以下时，标准负载重心距为0.6m。当大于3.6m时，叉车提升高度将大大降低。可以说负载重心距是决定负载安全的重要因素。,3.,叉车的结构指标,货叉：直接搬运物品用。,载重心距：负载重心到货叉架的距离,轴距：决定负载能力的重要参数,动力系统：电瓶式和内燃式,安全架：保护操作者头部,升降架：分多段式,货叉架：可以固定货叉,89,4.,叉车属具,叉车属具,国际上先进物料搬运机械的重要标志,是一种安装在叉车上以满足各种物料搬运和装卸作业特殊要求的专用机械。,例如：滑纸板作业,90,5.,叉车的主要技术参数,额定起升重量,载荷中心距,门架倾角,最大起升高度,最大起升速度,最大运行速度,满载最大爬坡度,最小外侧转弯半径,最小离地间隙,91,6.,选择叉车时考虑因素,(1),负载能力，这是最重要的因素，即把最重的额定负载举到特定高度的能力。,(2),最大提升高度，在额定负载下叉车的最大提升高度。,92,(3)最大提升车体高度，这表示在最大提升高度时的升降架顶端可达到的最高位置。,(4)升降架高度，表示地面至第一段升降架顶端的高度。,93,(5)自由升程，这表示第二段升降架移动之前货叉可上升的高度。,(6)行走及提升速度，行走和提升的速度直接影响叉车的作业效率。,94,(7)机动性，表示叉车在通道内的作业能力。,(8)控制方式，叉车作业效率，机动性和安全性受到控制方式的影响。,95,第,4,节 自动化分拣设备,96,1.,自动拣货的概念,自动拣货,从货物进入分拣系统送到指定的分配位置为止，都是按照人们的指令靠自动分拣装置来完成的。,97,2.,自动拣货机的主要组成部分及工作过程,合流,将商品在输送机上的方位进行调整，以适应分拣信号输入和分拣的要求。,分拣信号输入,商品接受自动识别方式将商品分拣信息输入计算机。,分拣和分流,在分拣输送机上自动移动，自动进入分流滑道排出。,分运,经滑道到达分拣系统的终端的过程。,98,3.分拣信号的输入方法,键盘,声音识别输入,条形码和激光扫描器,光学文字读取装置,主计算机,无线射频识别,99,4.,自动拣货机的类型,档板型自动分拣机,浮出型自动分拣机,倾斜型自动分拣机,条板倾斜型自动分拣机,翻盘型倾斜型自动分拣机,滑块型自动分拣机,100,案例：,上千万元的自动分拣系统为何成了摆设？,随着元旦春节临近，大量的非标准信函、书写不规范信函以及夹寄物品的信函，使银川邮区中心局上千万元的自动分拣系统连续三年冬天成了摆设。,中心局分拣科员工不得不日夜加班进行手工分拣，确保所有信函能平安送到用户手中。他们呼吁，居民在投寄信函时应使用国家规定的标准信封，这不仅能保证信函平安快速送达，而且还能大大减轻邮政系统操作人员的劳动强度。,101,年，我国开始全面推广标准信封，国家邮政局专门为全国多个邮区中心局配备了自动分拣系统，大大提高了邮政系统的工作效率，减轻了操作人员的劳动强度，缩短了信函的时限。银川邮区中心局当年夏天也配备了每小时分拣信函万件的自动分拣系统，价值超过万元，仅调拨和安装费用就达到,75 万元。,102,可好景不长，广大市民在节日来临前，纷纷利用贺卡和信函向亲朋好友表示祝福，由于各种不同规格的贺卡、书写不规范的信封以及夹寄物品的信函，上了自动分拣系统后，有的被机器打坏了，有的被卡住导致机器无法工作，有的夹带了其它物品的信函甚至还损坏了机器。分拣科员工为了将信函分清楚，只好用手工重新分类，结果是耗时、耗力又得重复劳动。,103,银川邮区中心局分拣科统计员鲁扬无奈地告诉记者，平时分拣科函件班日处理信函量一般为十一二万件，到了节日前夕，函件班日处理信函量就达到十五六万件，如果利用分拣系统，只需要四五个小时就能分拣完。但因为其中有左右的,“问题信函”，分拣系统根本无法工作。每年冬天，银川邮区中心局自动信函分拣系统都成了摆设。,104,据分拣科函件班班长王金芳分析，问题信函主要有以下三种：一种是信封不标准，有大有小。国家规定印制信封必须持有省级邮政部门核发的准印证，可许多印刷厂为了谋利，无证印制不合标准的信封，一旦碰到自动信函分拣系统就出现问题；一种是邮政编码书写不规范或者书写错误，自动信函分拣系统主要是通过识别编码将信函正确分类，碰到上述种类的信函也就束手无策；第三种是在信函中夹寄物品，许多消费者尤其是学生，经常在信函中夹寄,“幸运心”和手链等礼物，碰到自动信函分拣系统就被打坏了。,105,5.自动化立体仓库概念,1)立体仓库（Stereoscopic Warehouse）：立体仓库是指采用高层货架以货箱或托盘储存货物，用巷道堆垛起来重机及其他机械进行作业的仓库。,2)自动化仓库（Automatic Warehouse）：自动化仓库是指由电子计算机进行管理和控制，不需要人工搬运作业，而实现收发作业的仓库。,将上述两种仓库的作用相结合称为自动化立体仓库。,106,6.自动化立体仓库的优点,1)能大幅度地增加仓库高度，减少占地面积,2)自动存取，提高了仓库出入库频率,3)计算机全面管理仓库能提高仓储的综合能力有效地利用仓库储存能力,4)便于先进先出的实施,5)适应特殊库存和特殊作业的需要,107,7.,自动化立体仓库的分类：,1)按照储存物品特性进行分为：常温自动化立体仓库系统、低温自动化立体仓库系统、防爆型自动仓储系统、无尘自动化立体仓库,2)按照自动化立体仓储建筑形式进行分为：自立式钢架仓储系统、一体式钢架仓储系统,3)按照自动化立体仓库设备形式来划分，自动化立体仓储系统可以分单位负载式自动化立体仓库、开放式钢架、封闭式钢架、推回式钢架、重力式钢架、水平式钢架子母车系统等。,108,分拣、备货高效化,系统信息传递,检货单据的生成,路线最短原则,109,第5节 起重机,110,1.起重设备的工作特点,起重设备是一种以间歇作业方式对物料进行起升、下降和水平运动的机械设备的总称。它对减轻劳动强度，降低运输成本，提高生产效率，加快车、船周转，实现装卸搬运机械化起着十分重要的作用，在现代物流装卸作业环节中得到广泛应用。,111,1.起重设备的工作特点,起重设备的作业通常带有重复循环的性质，一个完整的工作循环包括取物。提升、平移、下降、卸载，然后返回到装载位置几个环节。,吊件货的门座起重机工作循环如图,4-1所示。,112,2.起重设备的适用范围,应根据不同情况对起重机及其机构划分为不同的工作级别，目的是为合理地设计、制造和选用起重机及其零部件提供一个统一的基础。,同样，在选用各机构的零部件如选用起重机用的钢丝绳时，也应以相应的工作级别来作为依据，以便达到合适的和足够的安全寿命。,113,2.起重设备的适用范围,工作级别是根据疲劳设计的理论来划分的。在一台起重机中，由于各机构的工作繁忙程度和载荷状态是不同的，因此，各机构的工作级别也不相同。就整台起重机来说，它的工作是起升和送运货物，是对起重物品发生关系的。起重机的工作主要与金属结构和起升机构有关，起重机每起吊一次货物，金属结构就承受一次载荷，所以，起重机的工作级别主要是反映了金属结构的工作特性。,114,3.,起重机的分类,1,）按我国现行的起重机设计手册的推荐，将起重机按工作繁忙程度和载荷波动特性所决定的工作类型划分为轻、中、重、特重种类型。,115,2,）按照结构和性能分,门桥式起重机,臂架类型起重机,巷道起重机,116,门桥式起重机,-电动梁式起重机,-电动葫芦双梁式起重机,-通用桥式起重机,-门式起重机,117,118,-电动梁式起重机,采用电葫芦为起升机构，具有重量轻、轮压小的特点，适用于小吨位及作业稳定的场所。,-电动葫芦双梁式起重机,采用双梁结构电动葫芦为起升机构，适用于作业稳定的场所,-通用桥式起重机,有桥架结构和能运行在桥架上的起升机构组成。多为固定式,工作范围是一个长方形空间,采用卷扬小车为起升结构，有单钩双钩。适用于配送中心仓储及料场装卸搬运作业。,119,-门式起重机,又称为龙门起重机，外形类似于门形，桥架类似于门架。,大车由电动机控制着沿门架主梁上的轨道运行。,适合于露天作业,120,121,龙门起重机与桥式起重机的区别,龙门起重机的大车运行轨道直接铺设在作业场地。,没有固定的永久性建筑物。,两端带有一定的悬臂，这样可使作业面积增大，使其得到最大限度的利用,。,122,岸边集装箱起重机,123,124,125,126,臂架类型起重机,-固定转柱式旋转起重机,-固定定柱式旋转起重机,-汽车起重机,-轮胎起重机,127,固定旋转起重机,128,固定转柱式旋转起重机,固定定柱式旋转起重机,129,集装箱跨运车,汽车起重机,起重装置安装在标准的或特制的汽车底盘上，机动性能好，适用范围广，适合于仓库、码头、工地等场所,。,130,轮胎式起重机,131,轮胎式起重机,132,轮胎式起重机是将起重作业部分装在专门设计的自行轮胎底盘上所组合而成。,轮胎式起重机总体布置不受汽车底盘限制，起重机轮距较宽，稳定性好、轴距小、车身短小、转弯半径小，适用于狭窄的作业场所。,轮胎式起重机可前后、左右四面作业，行驶速度比汽车起重机慢，其机动性不及汽车起重机，但与履带式起重机相比，具有便于转移和城市道路上通过的性能。,轮胎式起重机采用行驶操纵和起重作业操作合一的驾驶室，可在室中控制上下车的动作。,133,134,巷道起重机,主要用途是在立体仓库高层货架的巷道内来回运行，将位于巷道口的货物存入货架货格，或取出货格里的货物送到巷道口,135,第,6,节 输送机,输送机是以搬运为主要功能的载运设备。输送机能够实现沿同一方向连续搬运散料或重量不大的单件物品，输送线路确定，作业效率高。,配送中心搬运系统常用的连续输送设备主要有带式输送机、链条式输送机和机械手自动搬运机等设备。,136,分类：,带式输送机,辊式输送机,滚轮式输送机,链条式输送机,137,1.,带式输送机,带式输送机构成,带式输送机主要由输送带、支承装置、驱动装置、拉紧装置、进料和卸料装置等部件组成。,各种类型的带式输送机的驱动装置包括：电动机、减速机、传动滚筒、控制装置及安全装置,拉紧装置是通过移动滚筒使输送带拉紧保持一定张力，并使带和滚筒间产生必要的摩擦力的装置。,138,139,是使输送带和滚筒之间保持足够的摩擦力的装置。,电动机、减速机、传动滚筒、控制装置及安全装置,带式输送机类型,类型：,（一）按其断面型式分为：,平型,槽式,140,（二）按是否能移动分为：,固定式：,固定在两个区域进行搬运的输送机，搬运距离较长，可制成运能很大的大型运输机。这种形式的带式输送机常用于矿山的矿石物流、煤碳物流等领域，也可用在港口、车站装卸散货、块装货物。,移动式：,主要用于设施内部，一般是小型机，可以利用人力移动输送机的位置，可随时改变搬运区域。也用于设施外的装卸搬运。,往复式：,皮带回程也设计成运货通路,141,固定式输送机,142,可移动式输送机,143,带式输送机特点,带式输送机结构简单，运行、安装、维修都很方便，节省能量，操作安全可靠。如果设计得法，保养妥善，其使用寿命很长。带式输送机经济性好，在规定的距离内，每吨物料运输费用较其他类型的运输设备低廉。带式输送机可用于输送散、粒、块状物料，也常用于输送中、小包装货物，一般不用于集装物的输送。,1,）结构简单,2,）经济性好,3,）主要用于输送散、粒、块状物料，中、小包装货物,144,2.辊式输送机,辊式输送机,构成,辊式输送机是由许多定向排列的辊柱组成，辊柱可在动力驱动下在原处不停地转动，以带动上置货物移动，也可在无动力情况下，以人力或货物的重力在辊柱上移动。,145,辊柱式输送机类型,可分为动力与无动力。无动力主要用于人工推动达到省力、方便输送目的。而动力线是利用马达驱动，配减速机，变频器任意调速，常用于成件货物、托盘货物、物流成品包装系统等。,视作业情况可分为直线型、弯曲型及,45度分流、倾斜式多层型等。,和带式输送机一样也可以分为固定式和移动式,146,147,辊式输送机特点,承载能力很强，由于辊子滚转，使货物移动的摩擦力很小，因而搬运大、重物件较为容易，常用于搬移包装货物、托盘集装货物。由于辊子之间有空隙，所以小散件及粒状、块状物料的搬运不能采用这种输送机。,148,3.滚轮式输送机,和辊式输送机类似，不同之处在于安装的不是棍子而是一个一个小轮子，其分布如同算盘一样，所以也称算盘式输送机,滚轮式输送机无动力驱动，适合于人力和重力搬运，主要用于仓库与配送中心等设施。,149,4.链条式输送机,主要用于输送单元负载，如：托盘、纸箱，目前常用的是滚动式链条输送机，这种输送机输送速度慢，动力损耗低，承载能力大，结构简单容易维护，常用于配送中心自动化立体仓库前段及配送运输区域。,150,9,、静夜四无邻，荒居旧业贫。,10月-26,10月-26,Sunday,October 4,2026,10,、雨中黄叶树，灯下白头人。,21:56:14,21:56:14,21:56,10/4/2026 9:56:14 PM,11,、以我独沈久，愧君相见频。,10月-26,21:56:14,21:56,Oct-26,04-Oct-26,12,、故人江海别，几度隔山川。,21:56:14,21:56:14,21:56,Sunday,October 4,2026,13,、乍见翻疑梦，相悲各问年。,10月-26,10月-26,21:56:14,21:56:14,October 4,2026,14,、他乡生白发，旧国见青山。,04 十月 2026,9:56:14 下午,21:56:14,10月-26,15,、比不了得就不比，得不到的就不要。,。,十月 26,9:56 下午,10月-26,21:56,October 4,2026,16,、行动出成果，工作出财富。,2026/10/4 21:56:14,21:56:14,04 October 2026,17,、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。,9:56:14 下午,9:56 下午,21:56:14,10月-26,9,、没有失败，只有暂时停止成功！。,10月-26,10月-26,Sunday,October 4,2026,10,、很多事情努力了未必有结果，但是不努力却什么改变也没有。,21:56:14,21:56:14,21:56,10/4/2026 9:56:14 PM,11,、成功就是日复一日那一点点小小努力的积累。,10月-26,21:56:14,21:56,Oct-26,04-Oct-26,12,、世间成事，不求其绝对圆满，留一份不足，可得无限完美。,21:56:14,21:56:14,21:56,Sunday,October 4,2026,13,、不知香积寺，数里入云峰。,10月-26,10月-26,21:56:14,21:56:14,October 4,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,04 十月 2026,9:56:14 下午,21:56:14,10月-26,15,、楚塞三湘接，荆门九派通。,。,十月 26,9:56 下午,10月-26,21:56,October 4,2026,16,、少年十五二十时，步行夺得胡马骑。,2026/10/4 21:56:14,21:56:14,04 October 2026,17,、空山新雨后，天气晚来秋。,9:56:14 下午,9:56 下午,21:56:14,10月-26,9,、杨柳散和风，青山澹吾虑。,10月-26,10月-26,Sunday,October 4,2026,10,、阅读一切好书如同和过去最杰出的人谈话。,21:56:14,21:56:14,21:56,10/4/2026 9:56:14 PM,11,、越是没有本领的就越加自命不凡。,10月-26,21:56:14,21:56,Oct-26,04-Oct-26,12,、越是无能的人，越喜欢挑剔别人的错儿。,21:56:14,21:56:14,21:56,Sunday,October 4,2026,13,、知人者智，自知者明。胜人者有力，自胜者强。,10月-26,10月-26,21:56:14,21:56:14,October 4,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,04 十月 2026,9:56:14 下午,21:56:14,10月-26,15,、最具挑战性的挑战莫过于提升自我。,十月 26,9:56 下午,10月-26,21:56,October 4,2026,16,、业余生活要有意义，不要越轨。,2026/10/4 21:56:14,21:56:14,04 October 2026,17,、一个人即使已登上顶峰，也仍要自强不息。,9:56:14 下午,9:56 下午,21:56:14,10月-26,MOMODA POWERPOINT,Lorem ipsum dolor sit amet,consectetur adipiscing elit.Fusce id urna blandit,eleifend nulla ac,fringilla purus.Nulla iaculis tempor felis ut cursus.,感谢您的下载观看,专家告诉,
