中兴软交换设备介绍.pptx

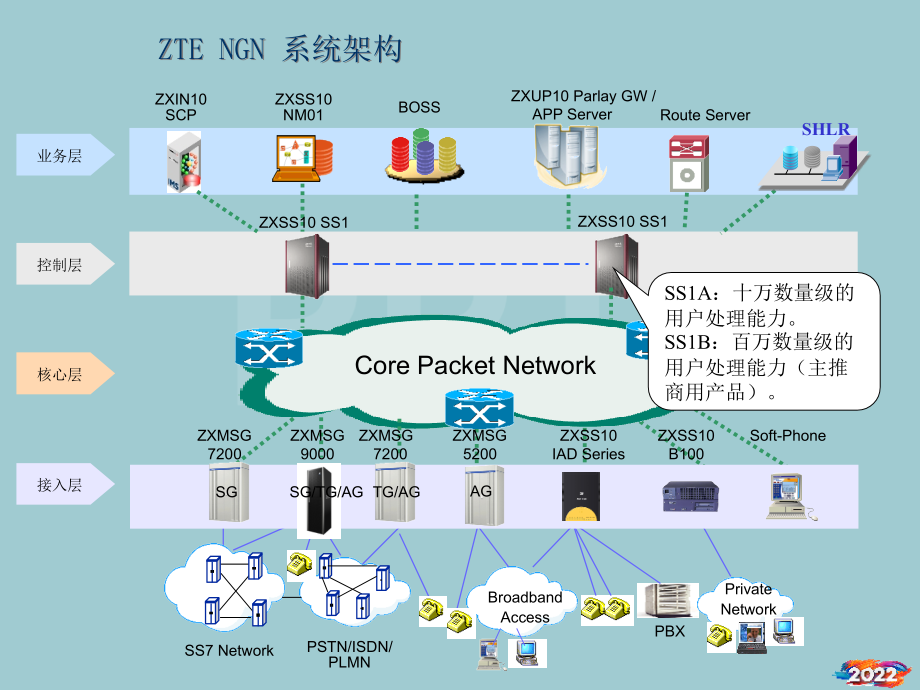

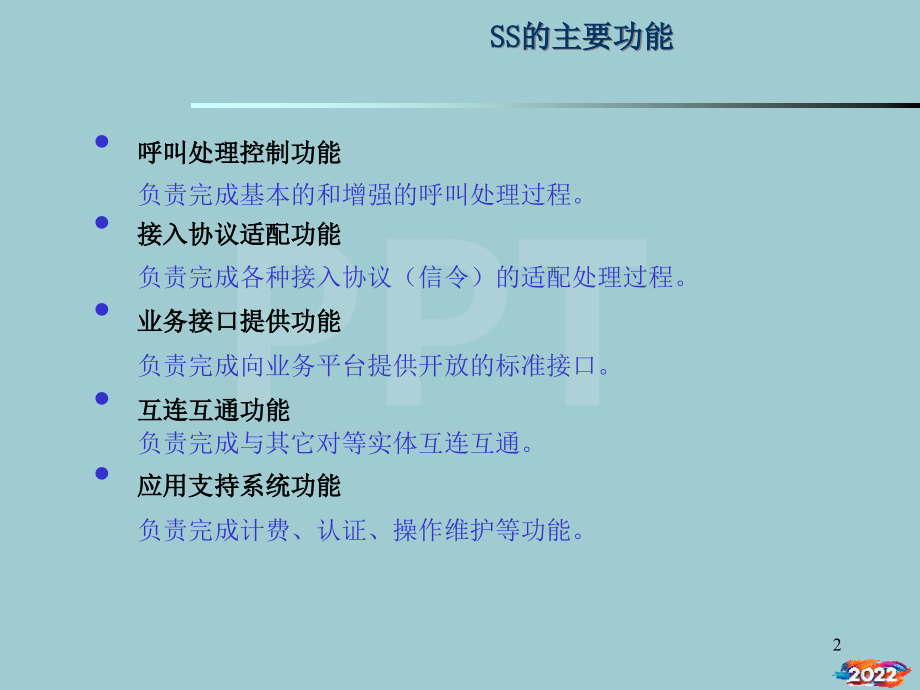

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,ZXUP10 Parlay GW/APP Server,ZXSS10 NM01,业务层,ZXIN10 SCP,Route Server,BOSS,控制层,ZXSS10 SS1,ZXSS10 SS1,核心层,Core Packet Network,Broadband,Access,PSTN/ISDN/PLMN,SS7 Network,PBX,Private,Network,接入层,ZXSS10 IAD Series,ZXMSG,9000,ZXSS10 B100,Soft-Phone,ZXMSG 5200,ZXMSG,7200,ZXMSG,7200,SG,SG/TG/AG,TG/AG,AG,ZTE NGN 系统架构,SHLR,SS1A：十万数量级的用户处理能力。,SS1B：百万数量级的用户处理能力（主推商用产品）。,SS的主要功能,呼叫处理控制功能,负责完成基本的和增强的呼叫处理过程。,接入协议适配功能,负责完成各种接入协议（信令）的适配处理过程。,业务接口提供功能,负责完成向业务平台提供开放的标准接口。,互连互通功能,负责完成与其它对等实体互连互通。,应用支持系统功能,负责完成计费、认证、操作维护等功能。,2,软件结构,ZXSS10 SS1a/1b软件结构框图,软件结构,ZXSS10 SS1a/1b软件系统采用分布式设计，具有分层、模块化的特点，独立于具体的硬件平台，升级方便。,协议适配层,负责接入外部的各种标准协议，如H.248、MGCP、No.7等，并转化为统一的内部消息送给呼叫服务器Call Server处理。,呼叫服务器,是系统的控制枢纽，提供统一的呼叫控制。,资源管理器（Resource Manager）,负责与呼叫相关的各种媒体资源的分配，如控制媒体服务器播放业务音。,业务管理器（Service Manager）,负责与上层SCP、应用服务器之间的交互。,数据管理器（Data Manager）,提供对内部数据库的统一存取接口。,软件结构,软交换性能指标,中继BHCA：,系统单框 不备份 4M 备份 2M,满系统 不备份 32M 备份 16M,用户BHCA：,系统单框 不备份 2M 备份 1M,满系统 不备份 16M 备份 8M,系统最大中继数：88万中继（,呼叫时长70S，中继erl 0.7,）,系统最大用户数：400万（,呼叫时长70S，用户erl 0.07,）,SS1b机框,硬件结构,硬件组成结构示意图：,前台包括,：电源模块以及系统控制板SC、系统协议处理板,SPC、网络接口板NIC等单板。,后台包括,：数据维护管理服务器、维护台。,10月-2210月-22Tuesday,October 25,2022,ZXSS10 B100,MDT板可插于BMDT框内。,系统最大用户数：400万（呼叫时长70S，用户erl 0.,7等，并转化为统一的内部消息送给呼叫服务器Call Server处理。,十月 2210:02 下午10月-2222:02October 25,2022,10月-2222:02:0422:02Oct-2225-Oct-22,16、少年十五二十时，步行夺得胡马骑。,9、静夜四无邻，荒居旧业贫。,MASIG Board,12、越是无能的人，越喜欢挑剔别人的错儿。,4提供一套RS485通讯总线作为与SC通讯的另一个接口。,HMS板是百兆以太网（100Base-Tx/10Base-T）交换板，位于ZXMSG 7200媒体网关的以太网交换单元。,1秒亮1秒灭：表示电路板运行正常,前台包括：电源模块以及系统控制板SC、系统协议处理板,数据服务器,目前，软交换服务器主要采用SUN Netra T1系列服务器，基本配置为：512M内存，两块18G SCSI硬盘，Sparc IIe 500MHz，CD-ROM。安装软件：,（1）Sun Solaris 8操作系统；,（2）Oracle 8i Enterprise Edition数据库。,功能：数据服务器作为系统后台数据库，为系统前台提供呼叫、协议、业务等数据。,ZXSS10 SS1软交换控制设备,1.电信级的硬件平台,重要的单板支持热插拔,重要的单板具有冗余备份（SC1:1、NIC1:1、SSN1:1、电源板11、SPC软件备份）,2.软件可靠性,软件模块支持备份（可以按照模块设置）,NIC支持拔网线、测试网关倒换功能,支持硬盘启动功能,强大的故障检测功能,四级计费数据保存机制,尺寸：2000mm 600mm 800mm（高宽深）,12U,3U,8U,1U,SC M,SC S,SPC1,SPC2,S P C 12,S P C 13,SSN,SSN,19”,450mm,风扇,SS1B机框,SS1b机框满配置时SC为2块，与SC配合使用的SCI为2块，SPC为13块，NIC为4块，SSN为2块，SSNI、TIC各1块。,SS1B正面板位图,SS1B背面板位图,SS1a/1b 工作原理,SSN单板,NIC单板主备用共用一个对外IP,预留5个FE，2个GE连接SUN服务器，和维护台,SSN单板相当于一个内部交换机，提供24个FE，2个GE，每块单板都有一个内部地址。IP地址为：168.2.机框号.板位号,单板介绍,单板介绍,SC板,系统控制板SC,软交换控制设备的控制核心，控制和监控系统内其它单板的工作状态，并分担一部分协议处理工作；另外还提供系统所必需的外部设备接口，如硬盘、后台数据库等。,名称,指示灯,说明,MST,绿灯,单板主用状态指示，作主用时亮,RES,绿灯,单板备用状态指示，作备用时亮,RUN,绿灯,单板运行指示，1Hz频率闪动,单板下载版本时快速闪动,FAU,红灯,单板运行故障指示，常亮时表示单板运行故障,HS,黄灯,单板热插拔状态指示，一般情况下熄灭，扳手有动作时亮,单板介绍,SPC板,系统协议处理板 SPC：,软交换控制设备中协议处理的主要处理部分。,1强大的处理能力（366MHz以上主频）和大容量的内存（提供256MB内存），处理软交换的相关协议。,2提供与系统内其它单板通讯和数据转发用的一套百兆以太网接口。,3提供热插拔功能，提供与SC板配合实现HA功能的软硬件接口。,4提供一套RS485通讯总线作为与SC通讯的另一个接口。,5提供板位和机框号信号。,单板介绍,SSN板,系统交换板SSN：,软交换控制设备中数据交换的枢纽，提供系统内部用于模块互联的以太网,1提供一套以太网交换机制，提供24个FE，2个GE口。,2提供1条RS485总线作为SC控制SSN的辅助通讯通道。,3提供板位和机框号信号。,单板介绍,NIC板,网络接口板NIC,主要用于提供系统对外的网络出口。,1强大的处理能力（366MHz以上主频）和大容量的内存（提供256MB内存），处理Softswitch的相关出口路由协议。,2提供与系统内部其它单板通讯和数据转发用的一套100MBase-T接口。,3提供热插拔功能，提供与SC板配合实现HA功能的软硬件接口。,4一套RS485通讯总线作为与SC通讯的另一个接口。,5提供一套100MBase-T接口作为网络出口。,6提供板位和机框号信号,单板介绍,SSNI板,网络交换转接板SSNI,1实现SSN与SC，SPC以及NIC板之间的连接。,2提供5路100M和2路1G以太网口出口。,3提供机框号给机框内其它单板。,单板介绍,SCI，TIC,系统控制接口板SCI,系统控制接口板SCI是为了辅助SC板使用。必须在前插的系统控制板SC的控制下工作，由于SC单板的空间有限，将硬盘放在SCI板上。,传输接口转接板TIC,提供内部调试接口。,组网应用：,可作为NGN网络的TG产品,可作为NGN网络的AG产品,TG，SG混合使用,可以作为综合关口局,具备MS功能,内置SG功能,可以作为网改TDM交换机，继承窄带PSTN业务，平滑向NGN演进,中兴NGN框架主流网关产品，系统功能强大，稳定性高，接口丰富，同时支持TDM/IP并存组网。,全球电信运营商NGN组网的理想选择,特性指标：,语音编码算法：,G.711,、,G.723.1,、,G.729,传真：,T.30,（,PSTN,侧，,IP,侧），,T.38,（,IP,侧）,语音质量：,G.168,（回声抑制）；,VAD,（话音活动检测）；,CNG,（舒适噪声生成）；,交换容量多种规格,系列化规格满足用户的不同需要,综合媒体网关ZXMSG7200,TG/SG 分开设立,Soft Switch,PSTN,IP Network,PSTN,IAD,SS7,SG,TG,SS7,Voice,MSG7200接口介绍,POWB板是控制层、网层、中继层集中供电电源。,软件模块支持备份（可以按照模块设置）,07:43:3807:43:3807:4310/26/2022 7:43:38 AM,NIC支持拔网线、测试网关倒换功能,主要用于提供系统对外的网络出口。,负责完成计费、认证、操作维护等功能。,10、阅读一切好书如同和过去最杰出的人谈话。,15、比不了得就不比，得不到的就不要。,POWB是负荷电流达30 A,+5 V的电源。,9、静夜四无邻，荒居旧业贫。,2022/10/26 7:43:3807:43:3826 October 2022,主要用于提供系统对外的网络出口。,10月-2210月-2207:43:3807:43:38October 26,2022,十月 2210:02 下午10月-2222:02October 25,2022,2022/10/26 7:43:3807:43:3826 October 2022,MSG7200 TG/SG合一设置,Soft Switch,MSG7200,PSTN,IP Network,PSTN,IAD,SS7,Voice,SS7,TG 机框图,BMDT,BMDT,BCTL,BNET,BSR,机框总揽,BDT:Digital Trunk layer.,BMDT:Multi-function Digital Trunk layer.,BCTL:Control layer.,BNET:8K TDM switching network.,BNEN:16K TDM switching network.,BSR:IP switching and routing layer.,机框总揽,BMDT layer,BMDT机框是ZXMSG 7200媒体网关的中继层，为16路数字中继接口板MDTI、四路数字中继接口板DTI、多路模拟信令接口板MASIG、模拟信令接口板ASIG及120路VoIP处理板MIPS提供支撑，同时背板提供保护地。,MIPS Board,MIPS板是120路VoIP业务处理板，位于ZXMSG 7200媒体网关的VoIP业务单元。它的功能是将PCM格式的语音包经过modem处理，打包成以太网格式的IP包；将IP格式语音包经过modem处理，解包成为PCM格式。,MIPS插于BDT层或者BMDT层，目前硬件版本为040901。,灯名,颜色,含 义,说 明,正常状态,RUN,绿,单板运行指示灯,1Hz闪表示单板运行正常,1Hz闪表示运行正常,FAU,红,单板故障指示灯,点亮或者闪烁表示故障,灭,MDT Board,MDT板是16路数字中继接口板，用于局间数字中继，ISDN基群速率接入（PRA），RSU至母局的数字链路。每个单板提供16路2Mbps的PCM链路。MDT板可插于BMDT框内。硬件版本有MDTI B000700，MDTI B000701。,灯名,颜色,含 义,说 明,正常状态,RUN,绿,正常运行指示灯,1Hz闪表示MDTI运行正常；10Hz闪表示程序加载或与MP通讯断,1秒亮1秒灭,FAU,红,错误状态指示灯,亮表示MDTI故障（时钟丢失）；灭表示单板运行正常,灭,MASIG Board,该板主要功能是为ZXMSG 7200媒体网关提供TONE及语音发送、DTMF收发号、MFC收发号、CID(Calling Identity Delivery)传送、忙音检测、会议电话等功能，并方便于以后新功能的扩展和添加。该板所提供的所有功能均需通过T网转接至相应的单元。该板可同时对480通道的资源进行处理。另外，该板还可提供一组60方会议电话或多组多方会议电话的功能，会议方总共不超过60方。,灯名,颜色,含 义,说 明,正常状态,RUN,绿,运行指示灯,1Hz闪表示ASIG运行正常；10Hz闪表示程序加载或与MP通讯断,1秒亮1秒灭,FAU,红,故障指示灯,亮表示ASIG故障（时钟丢失）；灭表示单板运行正常,灭,DSP1,绿,DSP1状态指示灯,若该单元不用，则灯不亮。否则1Hz闪，,音加载时0.5HZ闪。,1秒亮1秒灭,DSP2,绿,DSP1状态指示灯,若该单元不用，则灯不亮。否则1Hz闪,1秒亮1秒灭,DSP3,绿,DSP1状态指示灯,若该单元不用，则灯不亮。否则1Hz闪,1秒亮1秒灭,DSP4,绿,DSP2状态指示灯,若该单元不用，则灯不亮。否则1Hz闪,1秒亮1秒灭,MSG7200 BCTL控制框,BCTL机框是ZXMSG 7200媒体网关控制层，完成模块内部通信的处理。通过以太网接收后台对本模块的配置、升级并向后台报告状态；通过HDLC与其他外围PP协同完成用户通讯的建立、计费、拆路。,主控处理板(MP),灯名,颜色,含 义,说 明,正常状态,RUN,绿,运行指示灯,常亮：表示电路板没有运行版本或不正常,常灭：故障,1秒亮1秒灭：表示电路板运行正常,1秒亮1秒灭,FAU,红,状态或故障指示灯,常亮：表示MP故障,灭：表示MP正常,灭或闪亮,MST,绿,主用指示灯,常亮：表示本板为主用板,灭：表示本板为备用板,主用时常亮,RES,绿,备用指示灯,常亮：表示本板为备用板,备用是常亮,模块处理机MP是交换机各模块的核心部件。它位于ZXMSG 7200媒体网关的控制层。该层有主备两个MP，互为热备份。,COMM单板介绍,Communication Card(COMM),通信板，主要用于MP和外围单板（SP/PP）之间通信,功能分类:,MP-PP也被称为MP-SP，用于MP和MIPs/MDT/MASIG等等外围功能单板之间的通讯。,STB signaling transfer board,七号信令处理板。,MP-MP用于MP和其他MP之间通信，因为MSG7200为单模块，所以这个功能没有使用,MP,PEPD COMM MON,T-Net,AUC,DT,DTMF/MFC/TONE,NT Server,Ethernet,POWER、SYCK、DSNI、FBI,HDLC link,可以msg7200所有的单元分为两类：有HW单元如DTI，ASIG，MIPs等；无HW单元如POWER，SYCK等。MP通过COMM控制有HW单元，通过 MONI控制无HW单元。,Asynchronous serial bus,MP如何管理其他单板,Network management card -NMC,NMC板是网络管理接口板，位于ZXMSG 7200媒体网关的控制层。,它为后台计算机网络管理提供接口，支持SNMP，并支持以Telnet方式实施管理。,它从MP获取电路接续状态信息,从AUC、MIPS获取网络流量、业务板工作状况等网管信息,通过AUC、MIPS对业务板实施协议配置，在IP Phone 业务中作为Gate Controller。在接入服务器开始投入运行时，它为业务单板的版本程序的装载提供通道。,网络管理接口板NMC,MSG7200 NET Layer,BNET框的交换容量为8K，网板为DSN8K，对外可以提供64条HW,网板DSN工作模式-主备用,DSN,DSN,Work mode:active/standby,Constitution:2 DSN boards,T network,unit,.,.,0,1,2,31,63,62,61,32,DSN8K对外提供 64个8MHW线。,线缆主要用于设备内部板间通信，HW的速度为8Mb/s，相当于4个E1s。,如果是DDSN，交换容量为16K，那么需要引出128个8MHWs,DSN单板HW线介绍,种类:,DSNI-C An interface of MP level(MPMPPPDSNI_C-DSN).,DSNI-S An interface of SP level(SP-DSNI_SDSN)。,SP（slave process）单板也称为PP（peripheral process），系指外围功能单板，如MIPs，MDT，DTI，MASIG，ASIG等等。,DSNI(digital switching network interface board),DSN对外接口板DSNI,BNEN layer,BNEN框的交换容量为16K，网板为DSN16K，对外可以提供128条HW，其他都和BNET机框相同。,MSG7200,BSR 机框,BSR机框是ZXMSG 7200媒体网关以太网交换、路由转发。对外最多可以配置7个RF（路由处理板）。负责处理语音流，信令流（H248，SIGTRAN）。,MSG7200 HMS board,HMS板是百兆以太网（100Base-Tx/10Base-T）交换板，位于ZXMSG 7200媒体网关的以太网交换单元。,ZXSS10 MSG72000,MIPs,HMS,LAN switch,RF,NMC,IP Network,RF路由处理板,灯名,颜色,含 义,说 明,正常状态,RUN,绿,单板运行指示灯,1Hz闪表示单板运行正常,1Hz闪表示运行正常,FAU,红,单板故障指示灯,点亮或者闪烁表示故障,灭,ACT2,绿,外口活动指示,闪烁表示外口有数据收发,闪烁或者灭,LINK2,绿,外口链接状态指示,亮表示外口与对端连接好,亮,ACT1,绿,内口活动指示,闪烁表示内口有数据收发,闪烁或者灭,LINK1,绿,内口链接状态指示,亮表示内口与对端连接好,亮,RF板为MSG7200系统面向IP网络的出口，用来传输语音流，信令流。对于信令流需要采用两个RF板主备的工作模式，提msg7200的可靠性。,电源板介绍,POWA板是用户层集中供电电源，可以提供+5 V/20 A、-5 V/2 A、75 V铃流/400 mA，-75 V/700 mA(供远距离用户板直流馈电)，并提供-48 V/5 A直流馈电。同层左右电源能并联使用，具1+1同层备份效果，即一块电源板能单独提供一层供电。输出+5 V,-5 V，-75 V可微调。POWA分POWA-1和POWA-2，POWA-1供远距离用户板，POWA-2供近距离用户板。机架中只要有远距离用户板，电源板必须采用POWA-1。硬件版本为B030402。,POWB板是控制层、网层、中继层集中供电电源。POWB是负荷电流达30 A,+5 V的电源。POWB 供电范围较大，电流3 AV 27 A等范围内均能可靠工作。POWB要求纹波和高频噪声都很低。硬件版本为B030103。,POWC板是大功率接入层、中继层集中供电电源。POWC是负荷电流达60A,+5V的电源。POWC 供电范围较大，电流从+5V 6A到+5V 54A等范围内均能可靠工作。POWC要求纹波和高频噪声都很低。硬件版本为B990600。,MSG7200接口介绍,IP网络侧接口:10M/100M自适应以太网接口。,PSTN侧接口:E1/T1,SDH STM-1，ISDN PRI。,PSTN信令接口:China No.1 signaling,SS7 signaling,and ISDN PRI。,模拟用户线Z接口。,MSG7200 语音流,PSTN,exchange,IP network,H.248/SIGTRAN信令流,SoftSwitch,No.7 信令流,PSTN,exchange,语音流,IP network RFHMS MIPS DSNI-S DDSN DSNI-S MDTI Other PSTN Switch,NO.7 信令,PSTN DTI DSNI-S DDSN DSNI-C COMM(STB)MP NMC HMS RF IP Network,H.248 控制流,MP NMC HMS RF IP Network SS,MSG7200语音/信令流总结,支持分权分域的,ZXSS10 NMS01网管系统,9,、静夜四无邻，荒居旧业贫。,10月-26,10月-26,Sunday,October 4,2026,10,、雨中黄叶树，灯下白头人。,07:05:19,07:05:19,07:05,10/4/2026 7:05:19 AM,11,、以我独沈久，愧君相见频。,10月-26,07:05:19,07:05,Oct-26,04-Oct-26,12,、故人江海别，几度隔山川。,07:05:19,07:05:19,07:05,Sunday,October 4,2026,13,、乍见翻疑梦，相悲各问年。,10月-26,10月-26,07:05:19,07:05:19,October 4,2026,14,、他乡生白发，旧国见青山。,04 十月 2026,7:05:19 上午,07:05:19,10月-26,15,、比不了得就不比，得不到的就不要。,。,十月 26,7:05 上午,10月-26,07:05,October 4,2026,16,、行动出成果，工作出财富。,2026/10/4 7:05:19,07:05:19,04 October 2026,17,、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。,7:05:19 上午,7:05 上午,07:05:19,10月-26,9,、没有失败，只有暂时停止成功！。,10月-26,10月-26,Sunday,October 4,2026,10,、很多事情努力了未必有结果，但是不努力却什么改变也没有。,07:05:19,07:05:19,07:05,10/4/2026 7:05:19 AM,11,、成功就是日复一日那一点点小小努力的积累。,10月-26,07:05:19,07:05,Oct-26,04-Oct-26,12,、世间成事，不求其绝对圆满，留一份不足，可得无限完美。,07:05:19,07:05:19,07:05,Sunday,October 4,2026,13,、不知香积寺，数里入云峰。,10月-26,10月-26,07:05:19,07:05:19,October 4,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,04 十月 2026,7:05:19 上午,07:05:19,10月-26,15,、楚塞三湘接，荆门九派通。,。,十月 26,7:05 上午,10月-26,07:05,October 4,2026,16,、少年十五二十时，步行夺得胡马骑。,2026/10/4 7:05:19,07:05:19,04 October 2026,17,、空山新雨后，天气晚来秋。,7:05:19 上午,7:05 上午,07:05:19,10月-26,9,、杨柳散和风，青山澹吾虑。,10月-26,10月-26,Sunday,October 4,2026,10,、阅读一切好书如同和过去最杰出的人谈话。,07:05:19,07:05:19,07:05,10/4/2026 7:05:19 AM,11,、越是没有本领的就越加自命不凡。,10月-26,07:05:19,07:05,Oct-26,04-Oct-26,12,、越是无能的人，越喜欢挑剔别人的错儿。,07:05:19,07:05:19,07:05,Sunday,October 4,2026,13,、知人者智，自知者明。胜人者有力，自胜者强。,10月-26,10月-26,07:05:19,07:05:19,October 4,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,04 十月 2026,7:05:19 上午,07:05:19,10月-26,15,、最具挑战性的挑战莫过于提升自我。,十月 26,7:05 上午,10月-26,07:05,October 4,2026,16,、业余生活要有意义，不要越轨。,2026/10/4 7:05:19,07:05:19,04 October 2026,17,、一个人即使已登上顶峰，也仍要自强不息。,7:05:19 上午,7:05 上午,07:05:19,10月-26,MOMODA POWERPOINT,Lorem ipsum dolor sit amet,consectetur adipiscing elit.Fusce id urna blandit,eleifend nulla ac,fringilla purus.Nulla iaculis tempor felis ut cursus.,感谢您的下载观看,专家告诉,
