熟料生产十大原则.pptx

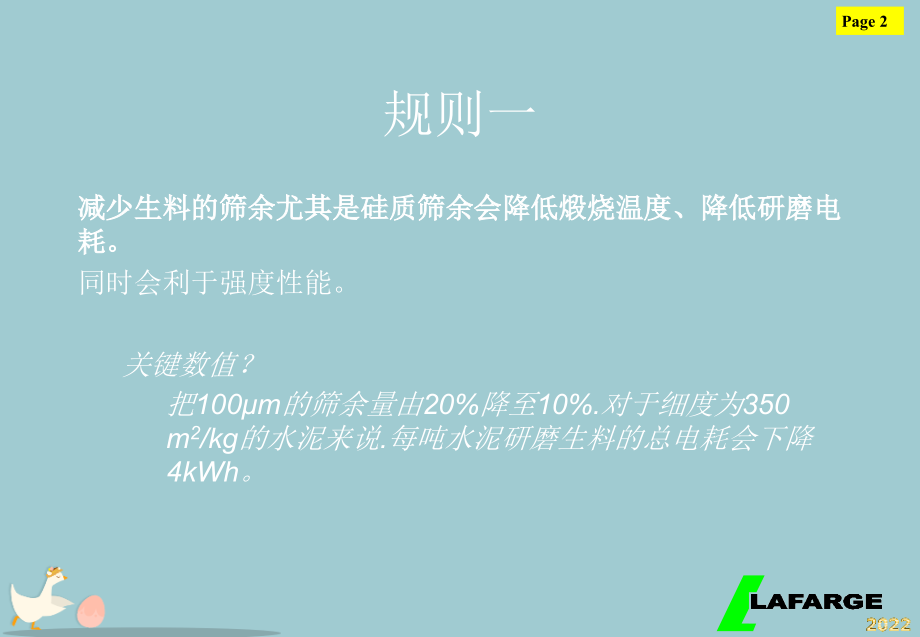

Update LAFARGE Du Jiang Yan-Zhou Xia.Zhu Fang (from Huai Bei version)July 03-V1.12,*,Cliquez pour modifier le style de titre du masque,Cliquez pour modifier les styles de texte du masque,Second niveau,Troisi鑝e niveau,Quatri鑝e niveau,Cinqui鑝e niveau,Page,1,十个基本规则,熟料,规则一,减少生料的筛余尤其是硅质筛余会降低煅烧温度、降低研磨电耗。,同时会利于强度性能。,关键数值？,把100m的筛余量由20%降至10%.对于细度为350 m,2,/kg的水泥来说.每吨水泥研磨生料的总电耗会下降4kWh。,将节省,燃烧所用燃料,研磨水泥的kW,将生料研磨更细一点,CONTES,更细的生料=节省燃料,55.5,56,56.5,57,57.5,58,58.5,8,12,16,20,油,(升/吨 生料),100,m,筛余(%),MARTRES 生料,(实验室中的),更细的生料=节省燃料油,0.00,2.00,4.00,6.00,8.00,1400,1450,1500,1550,1600,15%100m-实际生料,5%100 m -实验室研磨筛余,5%100 m-完全研磨,%游离CaO,温度,C,生料,KARSDORF生料,(实验室中的),更细的生料=节省燃料油,0.00,2.00,4.00,6.00,8.00,1350,1400,1450,1500,1550,1600,16%100,m,实际生料,8%100,m,实验室重磨,%游离 CaO,温度,C,生料,LEXOS 生料,y=-0.4267x+29.759,20,21,22,23,24,25,12,14,16,18,20,22,kWh/t,%100m筛余,y=-0.42 x +29.7,r,2,=0.91,更细的生料=生料磨电耗,CPA HPR,(,PO52.5R),LEXOS,更细的生料=节省水泥磨电耗,55,60,65,70,75,12,14,16,18,20,22,kWh/t,y=1.38 x+37.8,r,2,=0.58,%100 m筛余,CONTES,更细的生料=节省研磨水泥的kW,生料,纯水泥 高标号快凝水泥,月份,100,m,m,200,m,m,比表面积,cm,2,/g,吨/小时,磨机,1d,2d,28d,二月,20.0,2.0,3850,49.0,22.5,35.7,70.0,三月,13.0,0.8,3850,52.5,24.0,37.0,71.0,四月-五月,13.0,0.8,3680,55.5,22.6,37.0,70.0,MPa,MPa,MPa,规则2,短烧成带可提高熟料的易磨性并增加水泥的强度,关键数值？,窑电流在操作稳定情况下达到最小值.即优化操作。,易磨性与冷却带温度,冷却带温度,45,50,55,60,65,70,75,1050,1100,1150,1200,1250,1300,1350,1400,1450,C,kWh/t,BB 10,Port la Nouvelle,烧成带愈短:熟料易磨性愈好,易磨性与烧成带长度(窑电流),Port la Nouvelle,烧成带愈短:熟料易磨性愈好,45,50,55,60,65,70,75,600,700,800,900,1000,1100,1200,1300,1400,1500,窑传动扭矩,BB10(kWh/t),Nm,烧成带热且短,烧出易磨熟料,易磨性与烧成带长度,Le TEIL,烧成带愈短:熟料易磨性愈好,30/05/1995 04:00,30/05/1995 12:00,30/05/1995 20:00,31/05/1995 04:00,31/05/1995 12:00,200,250,300,350,400,450,500,窑电流,50,55,60,65,70,75,80,kWh/t,窑电流减小,易磨性得到改善,规则三,稳产需要氧化气氛.因为还原气氛会增加挥发、引起“恶性循环”运转及硫酸盐和碱的波动.从而烧出不稳定的熟料。,让窑呼吸一下新鲜空气,大幅度减少挥发,同时保证,*窑运转平稳,*熟料质量稳定,氧化气氛:减少粉尘排放,燃料,窑尾氧气(%),挥发,v SO,3,(%),熟料,SO,3,(%),熟料,K,2,O(%),排出物,SO,2,ppmV,排出物,SO,3,ppmV,Saint-Constant厂烟囱排放量,燃油 100%,1.8,47.1,1.39,0.94,2,25,石油焦 23.8%,2.4,59.6,1.6,1.04,7,19,石油焦 47.7%,1.1,83,1.2,0.98,1278,43,石油焦 47.7%,2.1,67,1.96,1.15,200,58,还原气氛：增加挥发,Brookfield厂 窑,1,窑尾氧气(%),1.9,3.2,4,挥发SO,3,(%),78,32,粉尘排放（吨/天）,90,40,-,-,Le TEIL,氧气和硫酸盐挥发,%O,2,预热器出口,%SO,3,四级旋风筒,%SO,3,熟料,%O,2,预热器出口,%SO,3,熟料,%SO,3,四级旋风筒,规则四,增加熟料中游离CaO的含量可降低初凝和终凝时间.降低的比例相同。加入石灰也可以降低初凝和终凝时间。,关键数值？,游离CaO由0.5%增至1.5%.则初凝时间减少40分钟至50分钟。但熟料不同.影响也有,很大,的不同（从-10到-100分钟）。,石灰的质量（尤其是煅烧温度、其水化程度等）以及熟料的质量均会影响得出的结果。,熟料将会,(更短的初凝时间),增加一点游离CaO.,“紧张起来”,100,120,140,160,180,0.2,0.4,0.6,0.8,1,1.2,1.4,1.6,熟料中的游离CaO,初凝时间(砂浆),(分钟),%,St CONSTANT,游离CaO与凝结时间减少,WOODSTOCK 窑头中加入石灰石,-为达到同样的目标做了同样的试验.但影响不显著。,-熟料的化学性质？,BATH 窑头中加入石灰石,冷却机中加入石灰石,Val d Azergues,普通,+5%,石灰石,粉煤灰,（含有30%CaO）,1,2,游离CaO,%,1.10,2.10,2.90,2.50,比表面积,cm,2,/g,4320,4480,4600,4420,凝结时间,初凝,175,110,110,135,(分钟),终凝,245,180,170,255,强度 EN,1天,24.7,25.3,24.5,24.0,(MPa),28天,69.1,67.2,66.9,67.2,热拌混凝土,2h30,0.5,3.8,6.0,3.8,80度(MPa),5h30,24.1,29.4,25.3,26.7,规则五,增加熟料 C,3,S(减少C,2,S)可提高水泥1天、2天、3天及7天强度。28天以后C,2,S 发挥作用.强度提高速度减缓。,关键数值:,+10%C,3,S +2 到+5 MPa 早期强度,增加10%的,C,3,S *,+,2,到,5 MPa,(*减少10%的 C,2,S),2天、7天和28天,获得强度,-实验室研磨,-硫酸盐恒量,Villaluenga,强度=f,(,C,3,S,),50.0,55.0,60.0,C,3,S,40.0,N/mm,2,15.0,20.0,25.0,45.0,30.0,35.0,45.0,50.0,55.0,60.0,y=0.45x-2.58,r,2,=0.43,1d,y=0.55+15.51,r,2,=0.58,7d,y=0.58x+1.42,r,2,=0.67,2d,y=0.42 x+32.24,r,2,=0.31,28d,4267x+29.,增加10%的C3S *,%SO3 熟料,因为还原气氛会增加挥发、引起“恶性循环”运转及硫酸盐和碱的波动.,+1%过量的SO3,K2O +C2S,减少生料的筛余尤其是硅质筛余会降低煅烧温度、降低研磨电耗。,易磨性=f(化学性质),KST:（相当于饱和系数）,Val d Azergues,St CONSTANT,29 x(%总Na2O当量）,(,Villaluenga,f1501),15.00,20.00,25.00,30.00,35.00,40.00,45.00,50.00,55.00,60.00,50.0,55.0,60.0,65.0,C,3,S,N/mm,2,y=0.28x+4.98,r,2,=0.22,1d,y=0.54x+0.77,r,2,=0.59,2d,y=0.68x+5.614,r,2,=0.66,7d,y=0.59x+20.84,r,2,=0.59,28d,1天强度略有增加,强度=f,(,C,3,S,),-工业熟料,-实验室研磨.硫酸盐恒量,WHITEHALL,0,5,10,15,20,25,30,35,40,10,20,30,40,50,60,C,3,S,MPa,1 d,3 d,7 d,28 d,规则6,在相同比表面积下(SSB).研磨电耗随C,2,S含量增加而增加.随C,3,S含量增加而减少。,关键数值:,+10%C,2,S.(或-10%C,3,S)=+5 kWh/t(3500 cm2/g).,+10%C,2,S,+5 kWh/t,(350 m,2,/kg),C,2,S,难于研磨的:,OCUMARE,易磨性=f(化学性质),%,1997年1月,1997年2月,差异,2月-1月,LSF 熟料,94.50,98.60,+4.10,C,3,S,56,64,+8,C,2,S,22,15,-7,C,3,A,10.20,9.60,=,C,4,A F,8.20,8.00,=,游离CaO,1.27,1.30,=,kWh/t BB10,46.70,44.40,-2.30,SSB BB10(cm,2,/g),3680,3710,=,kWh/t 工业,53.10,51.60,-1.50,28 天 工业,(美国材料实验协会标准),32.0,35.5,+3.5,用,Karsdorf的熟料在实验室磨出的水泥,KARSDORF,差异,%C,3,S,-10,%C,2,S,+10,KWh/t BB10,3500 SSB,KST=96/98,55,15,41,KST=90/92,45,25,45,+4,KST=98,9.8,17.8,26.5,40,50,54,44,30,18.2,11,0,10,20,30,40,50,60,0,10,20,30,Days,KST=90,9,14.5,23.5,41,54,56,43,24.5,17.3,8.8,0,10,20,30,40,50,60,0,10,20,30,Days,SO3=2.3,SO3=2.9,MPa,KST:（相当于饱和系数）,规则7,无论是何种形式存在的碱均对28天抗压强度不利.,关键数值?,增加 0.1%总Na,2,O 当量.28天强度下降 1 N/m,m,2,增加0.1%碱,下降1.3 MPa,28 天强度,一点点碱.,强度降低,45,50,55,60,65,70,0,0.2,0.4,0.6,0.8,1,1.2,1.4,1.6,1.8,2,%碱的总量,28-天强度(MPa),碱的总量对28天强度的影响,强度=f(碱),%C,3,S,7 d,2 d+K2O,7d+K2O,28 d+K2O,28 d,2 d,1d+K2O,1 d,规则8,在早强阶段具有最佳SO,3,含量的情况下.加入可溶性碱.尤其是硫酸碱.可增加早期强度。,关键数值?,增加 0.1%可容 Na,2,O 当量-一天强度增加 0.5至1.5 N/mm,2,。,1摩尔可溶性 K,2,O +1 SO,3,1摩尔可溶性 K,2,SO,4,这些可溶性碱,有利于,1天、2天强度,ALKALIES SULFATES,摩尔,1 摩尔可溶性Na,2,O +1 SO,3,1摩尔可溶性 Na,2,SO,4,碱,硫,-加入生料中,-增加燃料中的硫,增加硫酸盐,工厂,%SO,3,熟料,%K,2,O,总量,%Na,2,O,总量,SSB(m,2,/kg),1d(MPa),Ranteil,现有,0.2,1.15,0.1,400,11.5,加石膏,1.1,1.15,0.1,375,18.0,Sete,现有,0.1,0.6,0.2,402,11.5,加石膏,1.3,0.6,0.2,413,17.0,工厂,%SO,3,熟料,%K,2,O 总量,%Na,2,O 总量,SSB(m,2,/kg),Martres,燃气,0.20,0.40,0.06,370,12.5,燃油,1.00,350,15.5,La Malle,低燃油,0.60,0.95,0.10,360,18.0,高燃油,1.00,340,21.0,1天(MPa),-实验室增加碱,-改变生料,(,1,)FERRET 公式,增加碱,规则9,熟料中碱与SO,3,的分子饱和度能促进混凝土的和易性控制,。,Na,2,O +C,3,A,NC,8,A,3,K,2,O +C,2,S,KC,23,S,12,这些碱与可溶性碱一起降低了水泥28天强度,过量的碱就会变成晶体结构,当碱含量多于硫酸盐含量时,C,3,A的晶体发生变化,由立方体,斜方体,易烧性更差,出现使用性问题,对老化很敏感,28天强度降低,碱 与 C,3,A,RANTEIL,生料中加石膏,(实验室),SETE,生料中加石膏,(工业试验),从而烧出不稳定的熟料。,*增加水泥磨研磨电耗,Port la Nouvelle,8%100 m 实验室重磨,生料中加石膏(工业试验),+1%过量的SO3,MARTRES 生料(实验室中的),(350 m2/kg),1%总Na2O 当量.,29 x(%总Na2O当量）,42 x +29.,强度=f (C3S),*增加水泥磨研磨电耗,研磨电耗随C2S含量增加而增加.,(或-10%C3S)=+5 kWh/t(3500 cm2/g).,规则10,若熟料中SO,3,的增加超过了碱对SO,3,的饱和度要求.则熟料细度和研磨电耗均会增加。,关键数值：,+1%过量的 SO3-+5 kWh/t 350 m2/kg,过量的 SO3=SO3 熟料-1.29,x(%总Na,2,O当量）,如果,SO,3,Na,2,O.K,2,O,*,更细的熟料,*增加水泥磨研磨电耗,+1%过量的SO,3,+5 kWh/t,(350 m,2,/kg),0,20,40,60,80,100,0,5,10,15,20,25,mm,筛余%,0.1%S0,3,1.3%SO,3,*,更细的熟料,RANTEIL,72-73,过量硫酸盐,*,更细的熟料,SETE,1971,0,20,40,60,80,100,0,5,10,15,20,25,30,35,mm,筛余%,0.1%SO,3,2.9%SO,3,0,20,40,60,80,100,0,10,20,30,40,50,60,mm,筛分%,0.1%SO,3,1.2%SO,3,过量硫酸盐,*水泥磨电耗要增,大,MEKNES,过量硫酸盐,*水泥磨电耗要增大,La COURONNE,过量硫酸盐,*水泥磨电耗要增大,3400,3600,3800,4000,4200,4400,4600,4800,0.2,0.4,0.6,0.8,1,1.2,1.4,1.6,SO,3,kk,旋转 BB10,y=1008 x+3255,r,2,=0.66,CANTAGALO,(获得 350 m,2,/kg),过量硫酸盐,演讲完毕，谢谢观看！,
