2019-2020学年九年级物理上册2.2内燃机讲义教科版.ppt

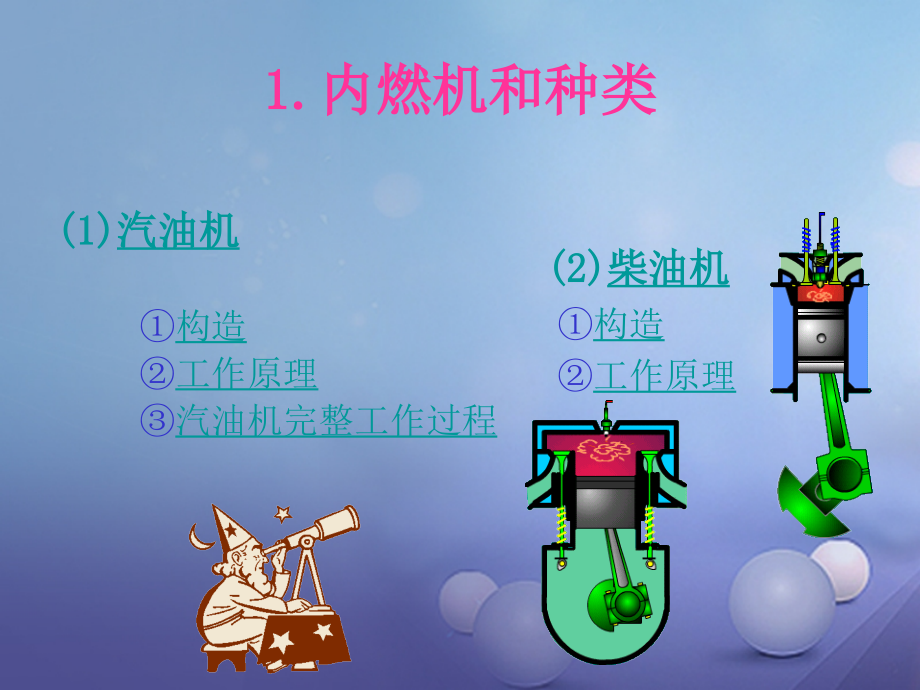

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,内燃机,1.,内燃机和种类,(1),汽油机,(2),柴油机,构造,工作原理,汽油机完整工作过程,构造,工作原理,汽油机的构造,火花塞,气缸,进,气门,活塞,连杆,排气门,曲轴,汽油机工作原理,吸气冲程,压缩冲程,做功冲程,排气冲程,吸气冲程,汽油和空气,进气门打开，排气门关闭。活塞由上端,向下,端运动，,汽油和空气,组成,的,燃料,混合物,从进气门吸入气缸。,压缩冲程,进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。,做功冲程,在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。,排气冲程,燃烧后的废气,进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。,柴油机的构造,喷油嘴,进,气门,活塞,连杆,排气门,气缸,曲轴,柴油机工作原理,吸气冲程,压缩冲程,做功冲程,排气冲程,吸气冲程,空气,进气门打开，排气门关闭。活塞由上端向下端运动，将,空气,吸进气缸。,压缩冲程,进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的,压强更大，温度更高。,在压缩冲程末，缸内空气温度已超过柴油的着火点。,做功冲程,在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。,排气冲程,燃烧后的废气,进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。,2.,内燃机的启动,内燃机不能自行启动。开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，以后内燃机才能自己工作。,3.,内燃机的应用,汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。,(1),汽油机的应用,(2),柴油机的应用,柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。,想想议议：,汽油机和柴油机的工作过程有什么相同点，有什么不同点？,汽油机和柴油机 的异同点比较,相同,点,不同点,1,基本构造和主要部件的作用相似。,2,每一个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。,3,四个冲程中，,只有做功冲程对外做功,，,其余三个冲程靠飞轮惯性完成。,4,一个工作冲程中，活塞往复两次，飞轮转动两周，曲轴转动两周，做功一次。,相同,点,不同点,相同点,不同点,1,构造不同：,汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。,2,燃料不同：汽油机的燃料是汽油，而柴油机的燃料是柴油。,3,吸气不同：,汽油机吸进汽油和空气的混合气体，柴油机只吸进空气。,4,点火不同：,汽油机属点燃式点火，柴油机属压燃式点火。,汽油机的效率：,2030%,柴油机的效率：,3045%,你认为它们的效率比你想象的高？还是低？,你猜想：汽油机、柴油机的效率大约是多少？猜猜看！,1,：柴油机的飞轮转速为,1800r/min,，,则每秒内柴油机的工作循环有,个，对外做功,次,2.,汽油机在某个冲程中，进气门和排气门都关闭，活塞向上运动，此冲程是（）,A.,吸气冲程,B.,压缩冲程,C.,做功冲程,D.,排气冲程,3.,如图，内燃机工作的一个循环中，其四个冲程的顺序应当是（）,A.,乙、甲、丁、丙,B.,甲、乙、丙、丁,C.,乙、丁、甲、丙,D.,甲、乙、丁、丙,4.,如图,试管内装有水，橡皮塞塞住管口，加热使水沸腾，水沸腾后看到的现象是,_,，在这个过程中能量的转化是,_._,就是根据这种道理制成的,.,
