火力发电厂的生产过程及其组成概述.pptx

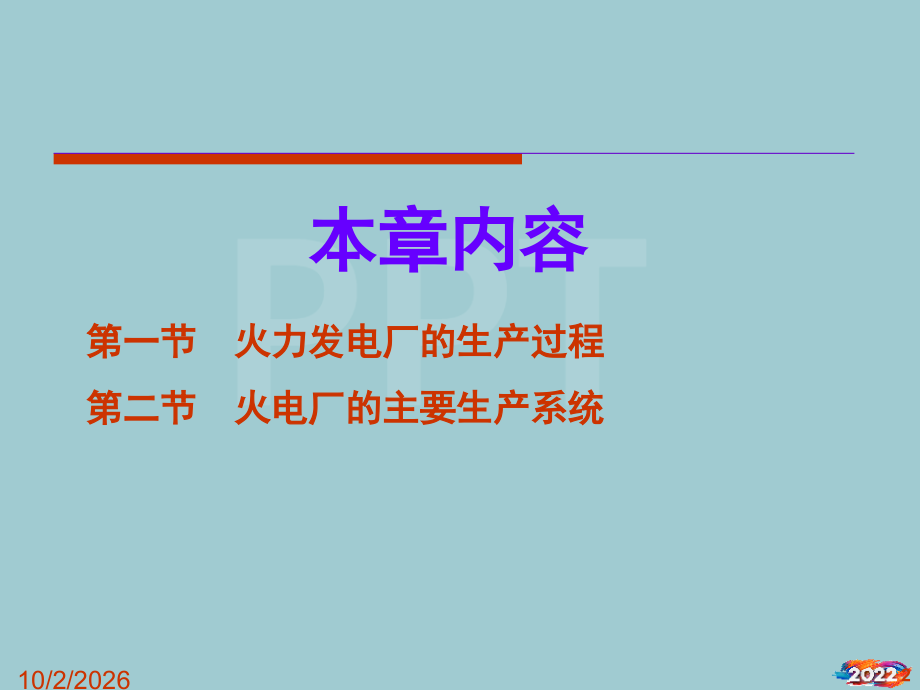

*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,火力发电厂的生产过程及其组成,10/2/2026,1,本章内容,第一节 火力发电厂的生产过程,第二节 火电厂的主要生产系统,10/2/2026,2,第一节 火力发电厂的生产过程,10/2/2026,3,10/2/2026,4,3-2 火电厂的主要生产系统,按照火电厂各部分设备职能的不同，一般可划分为以下几个主要组成部分：,10/2/2026,5,电气系统。,燃烧系统的任务:利用煤的燃烧，将水变成蒸汽，把化学能转化为热能。燃烧系统还包括许多子系统，如燃料制备和输送系统，烟气系统，通风系统，除灰系统等。,10/2/2026,6,图3-2 燃烧系统流程图,1-输煤皮带,2-媒斗,3-磨煤机,4-排粉机,5-送风机,6-空器预热器,7-锅炉,8-除尘器,9-引风机,10-灰渣泵,10/2/2026,7,图3-2 燃烧系统流程图,10/2/2026,8,二、汽水系统,汽水系统(热力系统):产生蒸汽推动汽轮机做功，把热能转换为机械能。是火电厂动力部分的核心。,凝汽式火电厂的汽水系统包括由锅炉、汽轮机、凝汽器、给水泵等组成的汽水循环系统、冷却水系统和水处理系统等。对热力发电厂还包括中间抽气供应热用户的汽水网络。,10/2/2026,9,图3-3 汽水系统流程图,1-锅炉,2-省煤器,3-过热器,4-汽轮机,5-发电机,6-凝汽器,7-循环水泵,8-凝结水泵,9-低压加热器,10-除氧器,11-给水泵,12-高压加热器,13-水处理设备,10/2/2026,10,图3-3 汽水系统流程图,10/2/2026,11,是火电厂动力部分的核心。,25 十月 202210:30:14 下午22:30:1410月-22,发电厂若建造在负荷中心，必须选定具有充足煤炭的煤源，并要保证有可靠的交通运输及输煤设施。,14、他乡生白发，旧国见青山。,10月-2222:30:1422:30Oct-2225-Oct-22,燃烧系统的任务:利用煤的燃烧，将水变成蒸汽，把化学能转化为热能。,检修时要采取严密措施，防止吸入或接触经电弧作用后的SF6 产生的含毒物质。,10月-2210月-22Tuesday,October 25,2022,3-2 火电厂的主要生产系统,需运输燃料的火电厂从兴建开始到投产后正常运行，运输任务始终都是繁重的，,汽水系统(热力系统):产生蒸汽推动汽轮机做功，把热能转换为机械能。,埃及巴斯图兹第一发电厂,2022/10/25 22:30:1422:30:1425 October 2022,十月 2210:30 下午10月-2222:30October 25,2022,16、少年十五二十时，步行夺得胡马骑。,三、电气系统,电气系统：由汽轮机带动发电机完成机械能转化为电能，并且合理地实现发电、输电、配电、供电和用电。,发电机发出的电能大部分由主变压器升高电压，经过高压配电装置和高压输电线路向外供电；其发出电能的一小部分作为本厂自用，称作厂用电。,10/2/2026,12,图3-4 电气系统示意图,1、发电机,2、主变压器,3、高压配电装置,4、厂用变压器,5、厂用配电装置,6、高压输电线路,7、低压电缆馈线,10/2/2026,13,10/2/2026,14,10/2/2026,15,10/2/2026,16,10/2/2026,17,10/2/2026,18,10/2/2026,19,10/2/2026,20,全封闭升压站与常规升压站相比，具有的优点：,（1）最大的优点是运行安全，全封闭电器带电部分封闭在金属外壳内，不受污秽、潮湿和恶劣气候的影响，也防止运行人员触电的危险；,（2）节省土地，一个500kvGIS间隔占地仅为常规500kv间隔的3%,5%；,（3）由于金属外壳接地的屏蔽作用，能消除无线电干扰、静电感应和噪声；,（4）安装方便，建设速度快；,（5）维护工作量少，检修周期也较长。,10/2/2026,21,全封闭型升压站的缺点是：,材料性能、加工精度和装配工艺要求很高，且金属消耗量大，因此造价较高；,对土建要求比较严格，其基础地基不应产生不均匀沉陷，地面水平误差不超过,5mm；,检修时要采取严密措施，防止吸入或接触经电弧作用后的,SF,6,产生的含毒物质。,10/2/2026,22,3-3 建造火电厂应具备的条件,1 煤,燃煤火电厂用煤量很大，发电用煤应就近、尽量使用优质煤。,电厂的用煤量与其质量有关，发热量愈低用量愈大。一个100万kw的火电厂采用洗中煤时，每天烧煤约1.3万t;当燃用油页岩时，每天消耗达4万t左右，年运输量就达400,1200万t。,发电厂若建造在负荷中心，必须选定具有充足煤炭的煤源，并要保证有可靠的交通运输及输煤设施。,10/2/2026,23,邢台火电厂,10/2/2026,24,香港青山发电厂,全厂装机 8台，总容量411万kW，电厂建有可供两艘14万吨煤轮停靠的码头，储煤场可储煤100万吨。,10/2/2026,25,日本松浦火力发电厂 电厂装机4台，总容量340万kW。设有10万吨级泊位两个，5000吨级和2000吨级泊位各两个。,10/2/2026,26,2 水,火电厂生产过程中辅助用水的量很大，如凝汽器的循环水、冷油器的冷却水及锅炉的补充水等。如一台25MW小型汽轮机，每小时就需要4000,5000t冷却水。,火电厂的供水水源要求充足可靠，尽可能将电厂建设在河流附近，采用直流供水方式。,10/2/2026,27,华能珞璜电厂 位于重庆市西南，距市中心25公里的江津市珞璜镇装机容量436万 kW，厂址紧靠长江,10/2/2026,28,北仑发电厂 位于浙江宁波市北仑区新矸镇，厂区紧靠杭州湾口外金塘水道南岸。冷却水及冲灰水采用海水，锅炉补给水采用淡水，由附近两水库供给,10/2/2026,29,图3-4 电气系统示意图,胜人者有力，自胜者强。,冷却水及冲灰水采用海水，锅炉补给水采用淡水，由附近两水库供给,2022/10/26 8:13:2008:13:2026 October 2022,2022/10/26 8:13:2008:13:2026 October 2022,16、少年十五二十时，步行夺得胡马骑。,15、楚塞三湘接，荆门九派通。,十月 2210:30 下午10月-2222:30October 25,2022,16、行动出成果，工作出财富。,汽水系统(热力系统):产生蒸汽推动汽轮机做功，把热能转换为机械能。,设有10万吨级泊位两个，5000吨级和2000吨级泊位各两个。,11、越是没有本领的就越加自命不凡。,12、故人江海别，几度隔山川。,Fusce id urna blandit,eleifend nulla ac,fringilla purus.,8:13:20 上午8:13 上午08:13:2010月-22,火电厂排出的大量废渣、乏汽、废水是比较集中的污染源。,3 热、电负荷,大容量凝汽式电厂，应尽可能兴建在燃料基地。,热电厂必须建在负荷中心。为保证供热，减少热力网的热量损失，送热距离不应超过6km。,电厂的修建应与负荷的增长相适应，与电、热负荷的比例相谐调。,10/2/2026,30,元宝山发电厂 位于内蒙古赤峰市东南35公里元宝山镇，是一座大型坑口褐煤电厂，北侧1.5公里处为元宝山 露天煤矿。电站装机4台，总容量210万 kW。,10/2/2026,31,4 交通运输,需运输燃料的火电厂从兴建开始到投产后正常运行，运输任务始终都是繁重的，,火电厂厂址应当建设在交通方便的地方，如铁路沿线，航运码头等附近。,火电厂的铁路专用线要便于与国家铁路干线相连接，其距离不宜过长。,10/2/2026,32,埃迪斯通发电厂,10/2/2026,33,秦岭发电厂的运煤设施和储煤场,10/2/2026,34,5 卫生与风向,火电厂排出的大量废渣、乏汽、废水是比较集中的污染源。,最主要的污染物是从烟囱排出的飞灰和二氧化硫气体。,其次是大量的灰渣。,发电厂宜建设在城镇郊区，位于城市夏季风向的下风侧，同时应选择一座能堆放10,20年灰渣量的贮灰场。,10/2/2026,35,望亭发电厂,10/2/2026,36,埃及巴斯图兹第一发电厂,10/2/2026,37,德国施瓦茨蓬普发电厂,10/2/2026,38,德国尼德奥森发电厂,10/2/2026,39,思考题,火电厂主要生产系统的组成及其任务,10/2/2026,40,本章结束！,10/2/2026,41,9,、静夜四无邻，荒居旧业贫。,10月-26,10月-26,Friday,October 2,2026,10,、雨中黄叶树，灯下白头人。,04:50:12,04:50:12,04:50,10/2/2026 4:50:12 AM,11,、以我独沈久，愧君相见频。,10月-26,04:50:12,04:50,Oct-26,02-Oct-26,12,、故人江海别，几度隔山川。,04:50:12,04:50:12,04:50,Friday,October 2,2026,13,、乍见翻疑梦，相悲各问年。,10月-26,10月-26,04:50:12,04:50:12,October 2,2026,14,、他乡生白发，旧国见青山。,02 十月 2026,4:50:12 上午,04:50:12,10月-26,15,、比不了得就不比，得不到的就不要。,。,十月 26,4:50 上午,10月-26,04:50,October 2,2026,16,、行动出成果，工作出财富。,2026/10/2 4:50:12,04:50:12,02 October 2026,17,、做前，能够环视四周；做时，你只能或者最好沿着以脚为起点的射线向前。,4:50:12 上午,4:50 上午,04:50:12,10月-26,9,、没有失败，只有暂时停止成功！。,10月-26,10月-26,Friday,October 2,2026,10,、很多事情努力了未必有结果，但是不努力却什么改变也没有。,04:50:12,04:50:12,04:50,10/2/2026 4:50:12 AM,11,、成功就是日复一日那一点点小小努力的积累。,10月-26,04:50:12,04:50,Oct-26,02-Oct-26,12,、世间成事，不求其绝对圆满，留一份不足，可得无限完美。,04:50:12,04:50:12,04:50,Friday,October 2,2026,13,、不知香积寺，数里入云峰。,10月-26,10月-26,04:50:12,04:50:12,October 2,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,02 十月 2026,4:50:12 上午,04:50:12,10月-26,15,、楚塞三湘接，荆门九派通。,。,十月 26,4:50 上午,10月-26,04:50,October 2,2026,16,、少年十五二十时，步行夺得胡马骑。,2026/10/2 4:50:12,04:50:12,02 October 2026,17,、空山新雨后，天气晚来秋。,4:50:12 上午,4:50 上午,04:50:12,10月-26,9,、杨柳散和风，青山澹吾虑。,10月-26,10月-26,Friday,October 2,2026,10,、阅读一切好书如同和过去最杰出的人谈话。,04:50:12,04:50:12,04:50,10/2/2026 4:50:12 AM,11,、越是没有本领的就越加自命不凡。,10月-26,04:50:12,04:50,Oct-26,02-Oct-26,12,、越是无能的人，越喜欢挑剔别人的错儿。,04:50:12,04:50:12,04:50,Friday,October 2,2026,13,、知人者智，自知者明。胜人者有力，自胜者强。,10月-26,10月-26,04:50:12,04:50:12,October 2,2026,14,、意志坚强的人能把世界放在手中像泥块一样任意揉捏。,02 十月 2026,4:50:12 上午,04:50:12,10月-26,15,、最具挑战性的挑战莫过于提升自我。,十月 26,4:50 上午,10月-26,04:50,October 2,2026,16,、业余生活要有意义，不要越轨。,2026/10/2 4:50:13,04:50:13,02 October 2026,17,、一个人即使已登上顶峰，也仍要自强不息。,4:50:13 上午,4:50 上午,04:50:13,10月-26,MOMODA POWERPOINT,Lorem ipsum dolor sit amet,consectetur adipiscing elit.Fusce id urna blandit,eleifend nulla ac,fringilla purus.Nulla iaculis tempor felis ut cursus.,感谢您的下载观看,专家告诉,
