施工图梁平法讲义资料.ppt

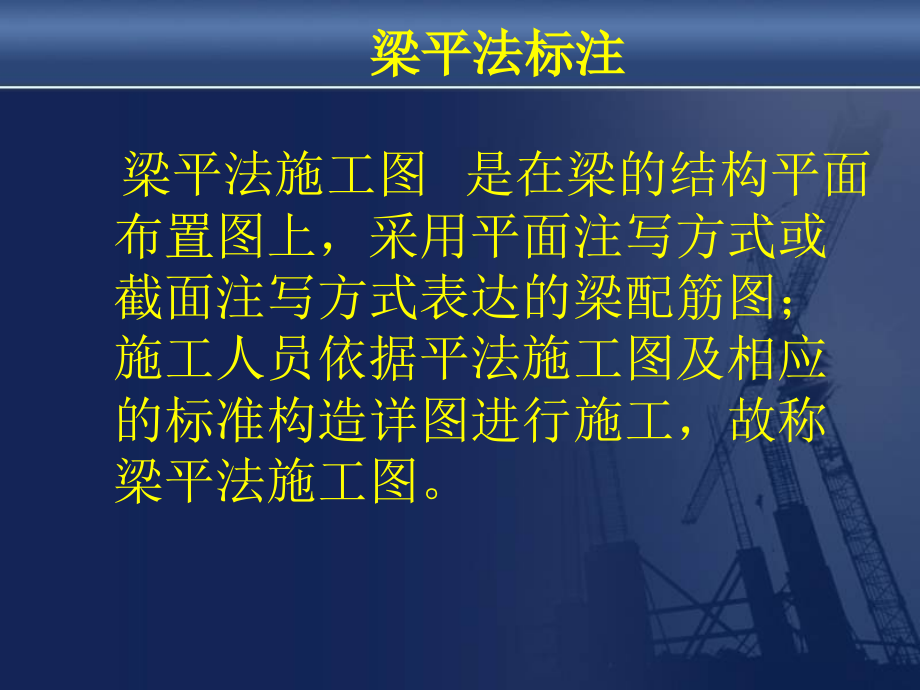

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,梁平法的标注,梁平法标注,梁平法施工图 是在梁的结构平面布置图上，采用平面注写方式或截面注写方式表达的梁配筋图；施工人员依据平法施工图及相应的标准构造详图进行施工，故称梁平法施工图。,梁平法标注,首先，按一定比例绘制梁的平面布置图，分别按照梁的不同结构层（标准层），将全部梁及与之相关联的柱、墙绘制在该图上，并按规定注明各结构层的标高及相应的结构层号。对轴线未居中的梁，应标注其偏心定位尺寸，但贴柱边的梁可不注。,然后，根据设计计算结果，采用平面注方式或截面注写方式表达梁的截面及配筋。,2.,集中标注内容：,（,1,）梁编号,（,2,）梁截面尺寸,（,3,）梁箍筋,（,4,）梁上部通常筋或架立筋配置,通长筋可为相同或不同直径采用搭接连接、机械连接或对焊连接的钢筋。,（,5,）梁侧面纵向构造钢筋或受扭钢筋配置,（,6,）梁顶面标高高差,（该项为选注值）,梁平法标注,梁平法标注,梁编号及多跨通用的梁截面尺寸、箍筋、跨中面筋基本值采用集中标注，可从该梁任意一跨引出注写；梁底筋和支座面筋均采用原位标注。对与集中标注不同的某跨梁截面尺寸、箍筋、跨中面筋、腰筋等，可将其值原位标注。,梁平法标注,梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，应符合下列规定,梁 类 型 代 号 序 号 跨数及是否带有悬挑,楼层框架梁,KL XX(XX),或,(XXA),或,(XXB),屋面框架梁,WKL XX(XX),或,(XXA),或,(XXB),框 支 梁,KZL XX(XX),或,(XXA),或,(XXB),非 框 架 梁,L XX(XX),或,(XXA),或,(XXB),悬 挑 梁,XL XX,注：,(XXA),为一端有悬挑，,(XXB),为两端有悬挑，悬挑不计入跨数。,例：,KL7(5A),表示第,7,号框架梁，,5,跨，一端有悬挑。,梁平法标注,等截面梁的截面尺寸用,b X h,表示；加腋梁用,b X h,Ltht,表示，其中,Lt,为腋长，,ht,为腋高；悬挑梁根部和端部的高度不同时，用斜线“,/”,分隔根部与端部的高度值。,例：,300700 Y500250,表示加腋梁跨中截面为,300700,，腋长为,500,，腋高为,250,；,200500/300,表示悬挑梁的宽度为,200,，根部高度为,500,，端部高度为,300,。,2.,原位标注内容：,（,1,）梁支座上部纵筋,（,2,）梁下部纵筋,（,3,）附加箍筋或吊筋,（,4,）当在梁上集中标注的内容不适用于某跨或某悬挑部分时，则将其不同数值原位标注在该跨或该悬挑部位，施工时应按原位标注数值取用。,梁平法标注,梁平法标注,（一）梁支座上部纵筋，该部位含通长筋在内的所有纵筋：,1,、当上部纵筋多于一排时，用斜线“,/”,将各排纵筋自上而下分开。,2,、当同排纵筋有两种直径时，用加号“,+”,将两种直径的纵筋相联，注写时将角部纵筋写在前面。,3,、当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座一边标注配筋值，另一边省去不注。,梁平法标注,（二）梁下部纵筋,1,、当下部纵筋多于一排时，用斜线“,/”,将各排纵筋自上而下分开。,2,、当同排纵筋有两种直径时，用加号“,+”,将两种直径的纵筋相联，注写时角筋写在前面。,3,、当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。,4,、当梁的集中标注中已按规定分别注写了梁上部和下部均为通长的纵筋值时，则不需在梁下部重复做原位标注。,梁平法标注,（三）附加箍筋或吊筋，将其直接画在平面图中的主梁上，用线引注总配筋值（附加箍筋的肢数注在括号内），当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一注明，少数与统一注明值在同时，再原位引注。施工时应注意：附加箍筋或吊筋的几何尺寸应按照标准构造详图，结合其所在位置的主梁和次梁的截面尺寸而定。,梁平法标注,（四）当在梁上集中标注的内容（即梁截面尺寸、箍筋、上部通长筋或架立筋，梁侧面纵向构造钢筋或受扭纵向钢筋，以及梁顶面标高高差中的某一项或几项数值）不适用于某跨或某悬挑部分时，则将其不同数值原位标注在该 跨或该悬挑部位，施工时应按原位标注数值取用。当在多跨梁的集中标注中已注明加腋，而该梁某跨的根部却不需要加腋时，则应在该跨原位标注等截面的,bh,，以修正集中标注中的加腋信息。,梁平法标注,梁平法标注,梁平法标注,梁平法标注,梁平法标注,谢谢！,谢谢,
