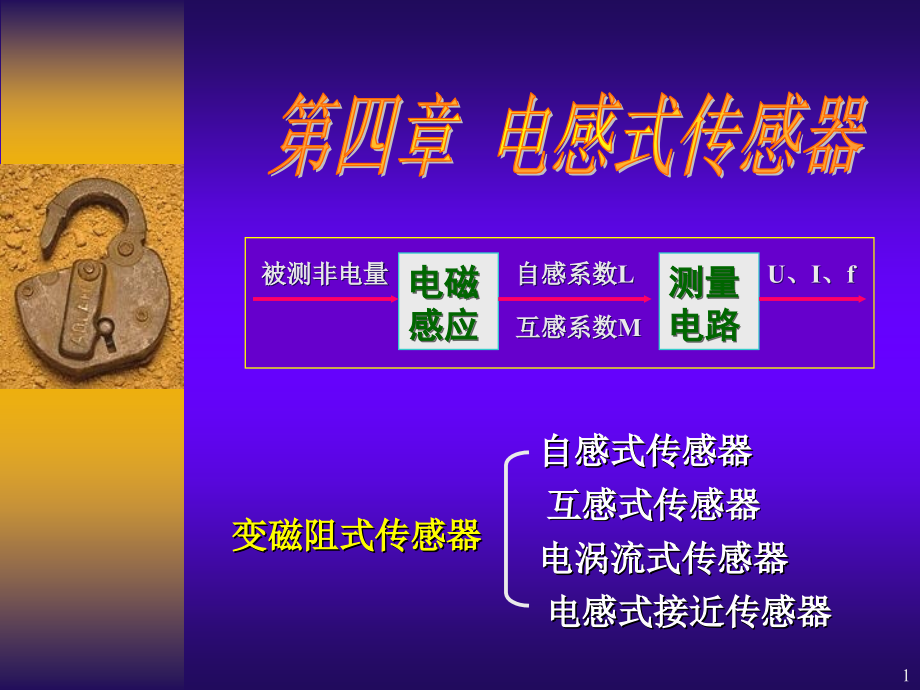

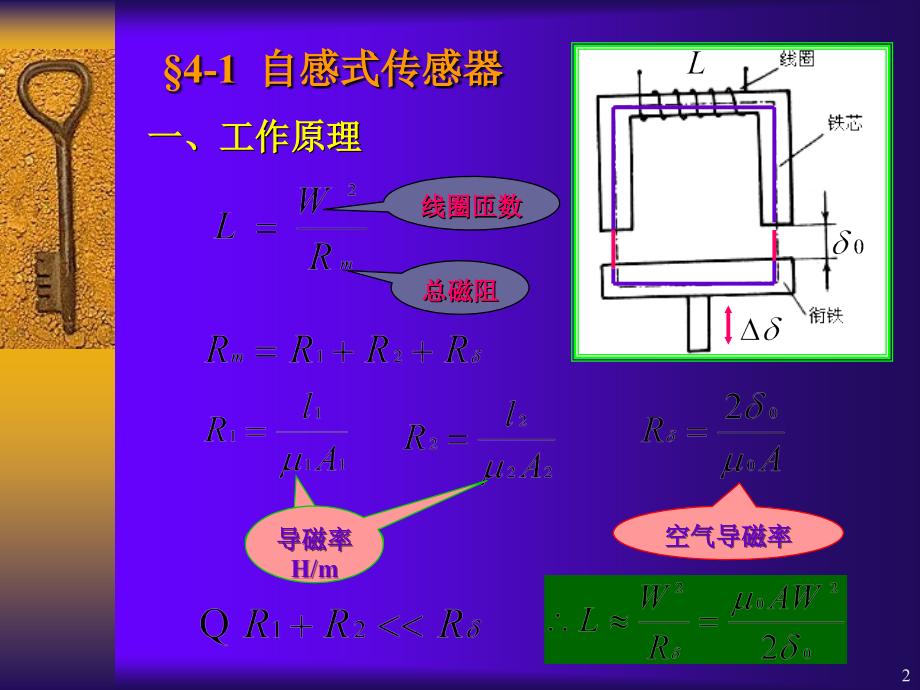

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第四章 电感式传感器,变磁阻式传感器,电磁感应,被测非电量,自感系数L,互感系数M,测量电路,U、I、f,自感式传感器,互感式传感器,电涡流式传感器,电感式接近传感器,1,4-1 自感式传感器,一、工作原理,总磁阻,线圈匝数,空气导磁率,磁导率,导磁率H/m,2,衔铁下移,二、自感传感器的结构,1、变气隙式自感传感器,3,2、差动自感传感器,衔铁下移：,忽略高次项：,提高一倍,5,3、螺管式自感传感器,特点：测量范围大，数百毫米，灵敏度低，大量程直线位移。,4、差动螺管式自感传感器,测量范围 1 200mm,线性度 0.1%1%,分辨率 0.01um,6,三、测量电路,1、交流电桥式测量电路,差动自感传感器：,7,初始位置,衔铁下移,2、变压器式交流电桥,8,衔铁上移,衔铁下移,9,四、应用举例,1、电感测微仪,探头,测量,电桥,交流,放大,相敏,检波,指示器,振荡器,10,变气隙式电感测微仪,动态测量范围：1mm,分辨率：1um,精度：3%,11,F,2、电感压力传感器,变气隙式结构,12,变气隙式差动压力传感器,13,电感式油压传感器 液压传动的各种机械装置,14,
