交叉作业安全管理详细讲解.pptx

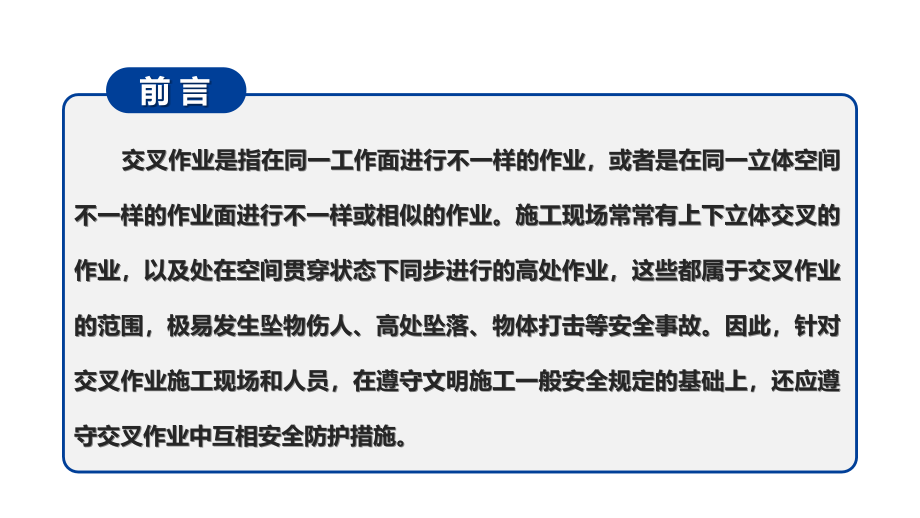

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2019/8/19,#,交叉作业是指在同一工作面进行不一样的作业，或者是在同一立体空间不一样的作业面进行不一样或相似的作业。施工现场常常有上下立体交叉的作业，以及处在空间贯穿状态下同步进行的高处作业，这些都属于交叉作业的范围，极易发生坠物伤人、高处坠落、物体打击等安全事故。因此，针对交叉作业施工现场和人员，在遵守文明施工一般安全规定的基础上，还应遵守交叉作业中互相安全防护措施。,前 言,目录页,交 叉 作 业 基 本 概 念,第一部分,交 叉 作 业 防 范 措 施,第二部分,现 场 交 叉 作 业 管 理,第三部分,交 叉 作 业 事 故 案 例,第四部分,交 叉 作 业 基 本 概 念,第一部分,本章重要内容,1、交叉作业的定义 4、交叉作业的特点,2、交叉作业的要素 5、交叉作业的危害,3、交叉作业的分类 6、交叉作业的原则,1.1,交叉作业的定义,现阶段，由于交叉作业有关研究较少，临时无非常权威的明确的定义，通过查阅有关资料，对于交叉作业的定义，重要有如下几种描述：,定义一：交叉作业是在同一工作面进行不一样的作业，或者是在同一立体空间不一样的作业面进行不一样或相似的作业。,定义二：交叉作业指两个以上生产经营单位在同一作业区域内进行生产经营活动。,1.1,交叉作业的定义,定义三：凡一项作业也许对其他作业导致危害、不良影响或对其他作业人员导致伤害的作业均构成交叉作业。,定义四：交叉作业的范围是指在同一作业区域内进行的有关工作，也许危及对方生产安全和干扰其工作的。,定义五：交叉作业是指两种或以上不一样工种的人在同一种工作场地内同步或者交替作业。,两组以上作业人员,互相干扰,从前述五种定义中我们可以总结出，所有交叉作业均具有两个必要的条件，一是要有两组以上作业人员，二是他们存在互相干扰的状况。满足这两个条件，就构成交叉作业。,1.2,交叉作业要素,1.3,交叉作业分类,立体交叉作业,两组以上作业人员在施工现场的上下不同层次，存在的互相干扰的作业状态。,水平交叉作业,两组以上作业人员在施工现场的,同一作业层内，存在的互相干扰,的作业状态,1.4,交叉作业特点,地铁施工工序复杂，受作业空间、工程进度，技术条件等原因限制，施工现场存在大量的交叉作业状况。交叉作业往往波及不一样的施工方，因此其具有安全隐患多，管理难度大，事故后果严重等特点。,1.5,交叉作业危害,高处坠落,物体打击,灼 烫,起重伤害,车辆伤害,触 电,危害,危害,合理安排 尽量防止 互相配合,建立联络 明确责任 签订协议,教育交底 措施到位,监督检查 应急救援,1.6,交叉作业原则,第四十五条,两个以上生产经营单位在同一作业区域内进行生产经营活动，也许危及对方生产安全的，应当签订安全生产管理协议，明确各自的安全生产管理职责和应当采用的安全措施，并指定专职安全生产管理人员进行安全检查与协调。,安全生产法,交叉作业,五项原则,施工各方在同一区域内施工，应互相理解，互相配合，建立联络机制，及时处理也许发生的安全问题，并尽量为对方发明安全施工条件、作业环境。,干扰方应向被干扰方提供施工计划，被干扰方据此提前安排施工，以减少干扰所带来的损失；如双方无法协调一致，或被干扰方必须停工时，则应报请上级管理部门协助协商处理。,1.6,交叉作业原则,/,之一,在同一作业区域内施工应尽量防止交叉作业，在无法防止交叉作业时，应尽量防止立体交叉作业。,双方在交叉作业或发生互相干扰时，应根据该作业面的详细状况共同商讨制定安全措施，明确各自的职责。,1.6,交叉作业原则,/,之二,因施工需要进入他人的作业场所，必须以书面形式（交叉作业告知单）向对方申请：,阐明作业性质、时间、人数、动用设备、作业区域范围、需要配合事项。,1.6,交叉作业原则之三,土石方开挖,爆破作业,设备（构造）安装,起重吊装,高处作业,模板安装,脚手架搭设拆除,焊接（动火）作业,施工用电,材料运送,1.6,交叉作业原则,/,之三,其中必须进行告知的作业有：,双方应加强从业人员的安全教育和培训，提高从业人员作业的技能、自我保护意识，防止事故发生的应急措施和综合应变能力，做到四不伤害。,1.6,交叉作业原则,/,之四,双方在交叉作业施工前，应当互相告知或告知对方本班施工作业的内容、安全注意事项。,当施工过程中发生冲突和影响施工作业时，各方要先停止作业，保护有关方财产、周围建筑物及水、电、气、管道等设施的安全；由各自的负责人或,安全管理负责人进行协商处理。,施工作业中各方应加强安全检查，对发现的隐患和可预见,的问题要及时协调处理，消除安全隐患，保证施工安全和工程质量。,1.6,交叉作业原则之五,交 叉 作 业 防 范 措 施,第二部分,本章重要内容,1、交叉作业重要存在问题,2、交叉作业安全管理措施,（1）施工准备阶段,（2）施工作业阶段,2.1、交叉作业重要存在问题,多种作业开始前缺乏沟通,各工种由于专业分工不一样，往往只考虑了本专业作业的注意事项，在进入同一作业区域时只是互相打个招呼，而对也许影响到其他工种作业的事项缺乏预想。,1,2.1 交叉作业重要存在问题,进入同一区域作业工种过多,由于作业时间有限，在同一区域内有时要进入几种工种作业人员，而管理作业的部门为了完毕作业计划也也许在同一种时间段内安排同意了多种工种作业。,2,2.1 交叉作业重要存在问题,在同一区域或设备上作业的多种工种，有的先完毕了作业任务，就直接撤出，有的甚至在作业完毕后变化了设备原有状态就直接撤出，这对于其他作业人员在不知情的条件下继续作业也是一种阻碍。,3,2.1 交叉作业重要存在问题,先结束作业人员对未完毕作业人员缺乏交接,交叉作业现场没有统一管理,交叉作业双方也许分属不一样的作业班组，不一样的项目，不一样的施工单位，甚至于不一样的行业，互相之间缺乏沟通，安全责任不明确，互相推诿，同步各单位对于作业和安全管理规定不一样，对于交叉作业安全带来隐患。,4,2.1 交叉作业重要存在问题,2.2,、交叉作业安全管理措施,单击此处添加文字内容,1,施 工 准 备 阶 段,单击此处添加文字内容,2,施 工 作 业 阶 段,2.2,交叉作业安全管理措施,2.2.1,、施工准备阶段,1、编制施工组织设计和专题施工方案：明确交叉作业施工次序，做好计划，合理调配，尽量防止交叉作业，无法防止时，应避尽量免立体交叉作业，均无法防止时，应尽量减少互相干扰，保证安全距离，指定安全防护措施，并考虑大风等不利条件对施工影响。,2.2.1,施工准备阶段,：,2.2.1,施工准备阶段：,2、编制作业指导书，并对施工班组进行工程技术交底，告知班组施工作业的内容、组织安排、技术指标及有关注意事项。,2.2.1,施工准备阶段：,3、施工各方之间签订施工安全协议，明确各自的安全职责和应当采用的安全措施，做到职责清晰，分工明确，保证施工安全。,2.2.1,施工准备阶段：,4、加强从业人员的安全教育和培训，作业前对作业人员进行岗前安全教育和安全技术交底工作，提高从业人员的技能，自我保护意识，防止事故发生的应急措施和综合应变能力。,5、严禁酒后作业，严禁违章作业，严禁违章指挥，定期为工人体检防止患有职业禁忌症人员上岗作业，特种作业人员必须持证上岗。,2.2.1,施工准备阶段：,2.2.1,施工准备阶段：,6、编制应急预案，明确应急救援的范围和体系，使应急准备和应急管理不再是无据可依、无章可循。定期组织演习，提高风险防备意识，熟悉应急程序，掌握应急技能，逐渐完善，减少事故的危害程度。,2.2.2,、施工作业阶段,1、作业人员安全防护用品佩戴齐全，并按照规定对的使用，高处作业人员配有工具袋，设置工具箱，施工机具固定牢固，严禁乱抛杂物，严禁手对手传递工具。,2.2.2,施工作业阶段,2、进行高处作业、起重作业、模板安装拆除、脚手架搭设拆除等作业项目时，应对施工区域采用全封闭、隔离措施，应设置安全警示标识，警戒线并派专人警戒指挥，防止高空落物、吊物坠落等危及下方人员和设备的安全。,2.2.2,施工作业阶段,3,、在同一区域内进行土石方开挖时，必须按设计规定坡比放坡，做好施工现场的防护，设置安全警示标志。,2.2.2,施工作业阶段,4、做好现场排水措施，并及时清理边坡浮碴，不准堵塞作业通道，保证畅通，弃碴堆放应安全可靠。,2.2.2,施工作业阶段,5、在同一作业区域内进行起重吊装作业时，应充足考虑对各方工作的安全影响，制定起重吊装方案和安全措施。,2.2.2,施工作业阶段,指派专业人员负责统一指挥，检查现场安全和措施符合规定后，方可进行起重吊装作业。指挥人员站位应便于指挥和瞭望，不得与起吊路线交叉，作业人员与被吊物体必须保持有效的安全距离。索具与吊物应捆绑牢固、采用防滑措施，吊钩应有安全装置；吊装作业前，指挥员告知有关人员撤离（与起重无关的人员不准进入,作业现场，吊物运行路线下方所有人员应,无条件撤离），确认吊物下方及吊物行走,路线范围无人员及障碍物，方可起吊。,2.2.2,施工作业阶段,6、在同一作业区域内进行焊接（动火）作业时，作业方必须事先告知对方作好防护，并配置合格的消防灭火器材，消除现场易燃易爆物品。,2.2.2,施工作业阶段,无法清除易燃物品时，应与焊接（动火）作业保持合适的安全距离，并采用隔离和防护措施。,上方动火作业（焊接、切割）应注意下方有无人员、易燃、可燃物质，并做好防护措施，遮挡落下焊渣，防止引起生火灾。,焊接（动火）作业结束后，作业单位必须及时、彻底清理焊接（动火）现场，不留安全隐患，防止焊接火花死灰复燃，酿成火灾。,2.2.2,施工作业阶段,7,、各方应自觉保障施工道路、消防通道畅通，不得随意占道。,2.2.2,施工作业阶段,阐明：,ABC安全的朋友们搜集于网络；,版权作者所有,道谢；,3.更多资源请扫右侧二维码关注公众号,微信最高级群已发2300+PPT5.3T+的HSEF资料！,4.,还不在,abc,安全微信群中的朋友请,点击,5,.,或者直接扫描左侧二维码小编直接请,你入微,信群,;,!,已经在,ABC,安全微信群中的不要扫,!,凡因施工需要进行交通封闭或管制的，必须报项目部审批，且一般应在30分钟内恢复交通。,运送超宽、超长物资时必须确定运行路线，确认影响区域和范围，采用防备措施（警示标识、引导人员监护），防止碰撞其他物件与人员。,车辆进入施工区域，须减速慢行，确认安全后通行，不得与其他车辆、行人争抢道。,2.2.2,施工作业阶段,8,、同一区域内的施工用电,，,应各自安装用电线路。,2.2.2,施工作业阶段,左图为共用的总配箱，上图为既有电线路，下图为新增电线路,各方必须做好用电线路隔离和绝缘工作，互不干扰。,施工用电必须做好接地（零）和漏电保护措施，防止触电事故的发生。敷设的线路必须通过对方工作面，应事先征得对方得同意；同步，应常常对用电设备和线路进行检查维护，发现问题及时处理。,2.2.2,施工作业阶段,9,、施工各方应共同维护好同一区域作业环境,2.2.2,施工作业阶段,切实加强现场消防保卫、文明施工管理；,做到施工现场文明整洁，材料堆放整洁、稳固、安全可靠；,保证设备运行、维修、停放安全；,设备维修时，按规定设置警示标志，必要时采用对应的安全措施，谨防误操作引起事故。,2.2.2,施工作业阶段,现 场 交 叉 作 业 管 理,第三部分,本章重要内容,根据施工现场详细状况，总结分析施工现场潜在的交叉作业及其应对措施。,3.1,工序间交叉作业,3.2,工序内交叉作业,第三部分,现场交叉作业管理,3.1,工序间交叉作业,迁改与交通疏解之间的交叉作业,地连墙与交通疏,解之间交叉作业,基坑开挖与支撑之间的交叉作业,构造与支撑之,间的交叉作业,01,迁改与交通疏解之间的交叉作业,3.1.1,迁改与交通疏解之间的交叉作业,在施工前期，需要对红线内的树木进行迁移，这些绿植均位于都市道路旁，作业过程中将对都市交通有一定影响。,A,、绿化迁移：,3.1.1,迁改与交通疏解之间的交叉作业,设置警锥、警戒带进行隔离；夜间设红色警示灯；作业人员着反光服；移除后盖防尘网并及时恢复。,重要措施：,3.1.1,迁改与交通疏解之间的交叉作业,在施工前期，需要对红线内的燃气管道、热力管道、给水、排水、雨水、污水、通信、电力、市政设施等进行迁改，这些设施均位于都市道路下方，纵横交错，迁改需要破路施工，作业过程中对都市交通有较大影响。,B,、管线迁改：,3.1.1,迁改与交通疏解之间的交叉作业,重要措施：1、标识：采用油漆、铁质标志牌进行标识。,3.1.1,迁改与交通疏解之间的交叉作业,重要措施：2、探沟：必须人工开挖，严禁使用机械。,3.1.1,迁改与交通疏解之间的交叉作业,3,、占道作业：隔离防护、破路、埋管、铺设过渡钢板。,重要措施：,3.1.1,迁改与交通疏解之间的交叉作业,3.1.1,迁改与交通疏解之间的交叉作业,4,、迁改后拓宽路面：隔离防护、吊运管、埋管回填、恢复路面。,重要措施：,3.1.1,迁改与交通疏解之间的交叉作业,4,、迁改后拓宽路面：隔离防护、吊运管、埋管回填、恢复路面。,重要措施：,3.1.1,迁改与交通疏解之间的交叉作业,5,、交通疏解：改移道路、指示引导、取消公交站点。,重要措施：,02,地连墙与交通疏解之间交叉作业,1、根据施工组织安排，地连墙施工需分三期进行交通疏解。,2、地连墙钢筋笼施工中遇管线还需进行分幅施工，两次吊笼入槽拼接，因此存在平面交叉作业。,3、交通疏解过程中，需在十字路口、西段道路双向北移、右幅车道限时禁左，直行和右转车道分流；东段右幅道路南移；南北向道路半幅西移、半幅东移、路口占道等；由于场地受限（施工区域暂分为西区、东区和中区三大段），钢筋笼加工区设在西区，吊运至东区或中区，均需负载路过都市主干道右幅和十字路口，因此存在交通交叉作业。,3.1.2,地连墙与交通疏解之间的交叉作业,1,、采用水马试围后设置或扩宽临时围挡、设反光警示、交通指示。,3.1.2,地连墙与交通疏解之间的交叉作业,重要措施：,2,、临时围挡增设警示防撞柱、交通指示灯。,3.1.2,地连墙与交通疏解之间的交叉作业,重要措施：,3,、市政道路分幅变幅隔离。,3.1.2,地连墙与交通疏解之间的交叉作业,重要措施：,4、根据路权重新分派信号灯相位、相序及配时，增长通行通力。,3.1.2,地连墙与交通疏解之间的交叉作业,重要措施：,5、十字路口临时围挡采用半通透式，处理司机视通障碍；,3.1.2,地连墙与交通疏解之间的交叉作业,重要措施：,6,、人行过街组织：机非分离、指示引导。,3.1.2,地连墙与交通疏解之间的交叉作业,重要措施：,7,、路口的有效引导：设置完善的交通指示标志标线。,3.1.2,地连墙与交通疏解之间的交叉作业,重要措施：,8,、钢筋笼负重移动跨路防护，起重机械转场、砼搅拌车进出均避开交通高峰。,3.1.2,地连墙与交通疏解之间的交叉作业,重要措施：,9,、十字路口临时围挡、地连墙（成槽、下放钢筋笼、浇注砼）、临时回填、恢复路面、移除围挡、恢复交通。,3.1.2,地连墙与交通疏解之间的交叉作业,重要措施：,3.1.2,地连墙与交通疏解之间的交叉作业,03,基坑开挖与支撑之间的交叉作业,基坑开挖时存在挖掘机碰撞砼(钢）支撑，运送通道不平导致车辆摇摆触碰支撑，吊运安装支撑时，被吊支撑斜吊或光线不好误碰撞击已安装的支撑等，故存在交叉作业。,3.1.3,基坑开挖与支撑之间的交叉作业,1,、砼支撑上设置反光警示；,2,、砼支撑上设置照明；,3,、必须专人指挥，视通不好采用对讲机，严禁碰撞砼（钢）支撑。,3.1.3,基坑开挖与支撑之间的交叉作业,重要措施：,04 构造与支撑之间的交叉作业,主体构造施工过程中，构造与支撑之间存在中板、顶板、侧墙临边、起重作业、叉车、钢筋、模架安拆、泵送砼、支撑安装拆除、笼梯安拆等均存在交叉作业。,3.1.4构造与支撑之间的交叉作业,1,、起重作业必须专人指挥，视通不好采用对讲机；,2,、交叉作业面之间必须设置隔离防护措施，例如中板、顶板、侧墙防护栏等；,3.1.4构造与支撑之间的交叉作业,重要措施：,重要措施：,3.1.4构造与支撑之间的交叉作业,3,、严禁将材料置于钢支撑上；及时清除支撑上的杂物。,重要措施：,3.1.4构造与支撑之间的交叉作业,4,、严禁笼梯与钢支撑连接防止钢支撑受到外力。,重要措施：,3.1.4构造与支撑之间的交叉作业,5、吊运材料、构件严禁碰撞砼（钢）支撑，防止外力破坏。,撞击,支撑,撞击,支撑,重要措施：,3.1.4构造与支撑之间的交叉作业,6,、拆除钢支撑时，叉车与支撑捆绑固定；拆除托架须操作平台；叉车转运前应检查路况，防止颠簸倾覆或构件滑落。,钢支撑,未捆绑,跳板无,防滑条,地面,杂物多,重要措施：,3.1.4构造与支撑之间的交叉作业,7,、拆除混凝土支撑时，首先对混凝土支撑进行固定，分段切除，码放稳妥。,下垫钢支架或钢凳,/,吊具托举,准备材料,3.1.4构造与支撑之间的交叉作业,砼支撑吊装采用2根9米长钢丝绳作为重要吊索进行悬挂，但吊索与砼支撑夹角不得不不小于45。吊点选择在距两端0.207L位置，运用混凝土支撑施工时凹凸面增大挂点摩擦，以防吊索滑动。,分段：根据施工方案的规定进行分段（分段长度、起吊半径及对应吊距、起重能力还应进行检算），并对需切割部位砼撑进行定位放线，分出切割尺寸。,3.1.4构造与支撑之间的交叉作业,绳锯切割时，作业人员要系安全带；绳锯运动方向前面须设防护栏；亲密注意机座的稳定性；发生卡绳、断绳等现象要有对应的措施处理。,断绳：断掉的金刚石绳索上的金刚石串珠如子弹同样具有伤害的力量,工序内,交叉作业,3.2.3,地连墙施工,3.2.1,管线迁改,3.2.5,军用梁施工,3.2.4,基坑开挖及支撑,3.2.2,交通疏解,3.2.6构造施工,3.2,工序内交叉作业,
