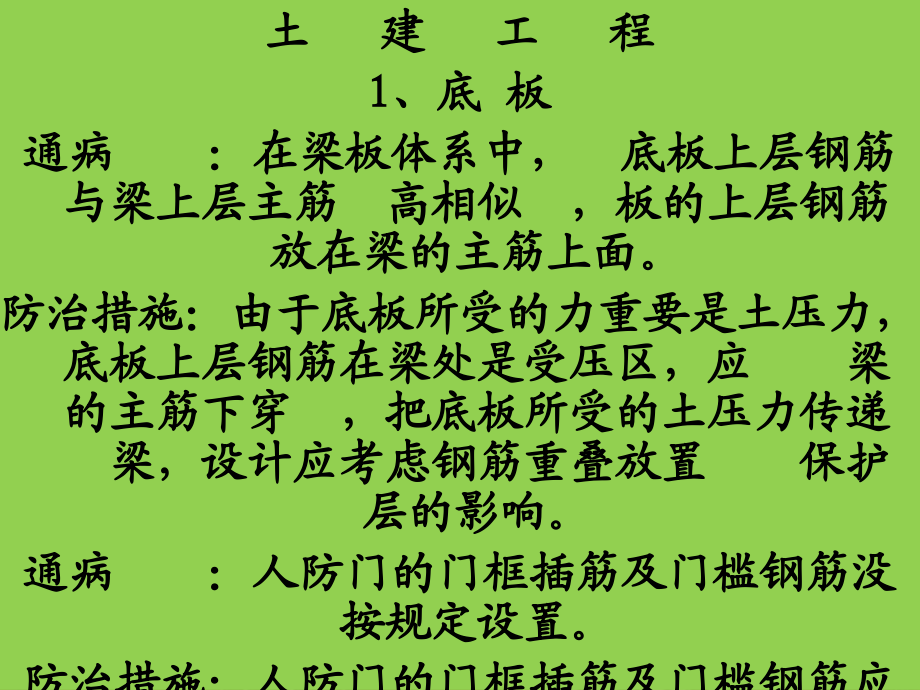

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,3/9/2017,#,人防工程,质,量通,病,及,防治,土 建 工 程,1、底 板,通病問題：在梁板体系中，當底板上层钢筋与梁上层主筋標高相似時，板的上层钢筋放在梁的主筋上面。,防治措施：由于底板所受的力重要是土压力，底板上层钢筋在梁处是受压区，应當從梁的主筋下穿過，把底板所受的土压力传递給梁，设计应考虑钢筋重叠放置時對保护层的影响。,通病問題：人防门的门框插筋及门槛钢筋没按规定设置。,防治措施：人防门的门框插筋及门槛钢筋应在底板浇捣混凝土前按设计施工图及规范规定成型绑扎。,通病問題：人防门的门槛高度、门槛墙宽度不够，無法安装门扇，影响使用功能。,防治措施：人防门的门槛钢筋高出底板的高度应當满足多种型号的人防门门槛建筑高度。人防门铰页侧门框最小宽度应满足人防门的安装尺寸，闭锁侧门框最小宽度应满足不會影响门扇的启動。,通病問題：人防门的门框墙及门槛的截面尺寸太小，门槛的钢筋成型和绑扎不符合规定。,防治措施：防护密闭门的门框墙及门槛截面厚度的最小尺寸不不不小于300mm。两個防护單元间的门框墙及门槛截面厚度不不不小于500mm。防护密闭门的门槛箍筋应當闭口，箍筋直径不得不不小于12mm，在箍筋转角处应绑扎水平钢筋，水平钢筋应當锚固到门框墙中，并与门框墙插筋绑扎牢。密闭门的门框墙及门槛截面厚度由设计定。,悬板活门、胶管活门的门槛箍筋应當闭口，箍筋应拉住底板的下层钢筋。,通病問題：活置式人防门门槛下没有设置钢筋。,防治措施：活置式门槛人防门的门框角钢应在底板浇筑混凝土前安装到位，门框角钢的安装標高应當与建筑標高平。當地坪装修面层不小于60mm時，门框角钢下部角钢内应按防护密闭门门槛的规定配筋；當地坪装修面层不不小于60mm時，门框角钢下部角钢的间距為150mm、32的孔中穿钢筋锚固究竟板中。,通病問題：人防门门洞转角处，没有绑扎斜向钢筋。,防治措施：人防门门洞下角的内外侧，应配置两根直径16mm的螺纹斜向钢筋，其長度不应不不小于1000mm。當墙体厚度不小于400時，应配置三根直径16mm的螺纹斜向钢筋，其長度不应不不小于1000mm。,2、墙 板,通病問題：直接受侧向冲击波的人防门没有考虑抗侧向冲击波措施。,防治措施：若防护密闭门侧向受冲击波時，防护密闭门应嵌人墙体l00mm，或者在门的受冲击波壹侧做壹根突出墙面l00mm、宽度為200mm的柱子；當层高较高時，防护密闭门上部应做壹根突出墙面l00mm、高為200mm的梁，与柱子构成门套。柱子与梁的箍筋锚固長度為墙板的厚度。,悬板活门、胶管活门应嵌入墙内，嵌入墙体的深度由设计定。,通病問題：临空墙和密闭墙的穿墙螺杆处使用套管，破壞了人民防空工程的防护密闭规定。,防治措施：临空墙和密闭墙的穿墙螺杆处不得使用套管，应使用中间设止水片的穿墙螺杆，螺杆两頭用限位片加以固定。,通病問題：临空墙的钢筋没有按图成型和绑扎，内外侧钢筋颠倒或者临空墙在底板中的锚固長度不够。,防治措施：临空墙是指人防工程中壹侧受核冲击波直接作用，另壹侧為人防内侧且临空的墙体。临空墙应當按照施工图配筋。現場应重點检查临空墙的外侧与内侧钢筋的规格。這裏的外侧和内侧是相對临空墙而言，外侧是指防护区外，内侧是指防护区内。外侧钢筋应伸到板底後再向防护区内锚固，水平锚固段長度应满足35d+墙厚。若底板较厚(1米)，临空墙钢筋可以锚固到板底。相邻的两個防护單元之间隔墙的垂直钢筋应考虑双向锚固。由于临空墙在底板中的锚固筋较長，水平锚固段必须与底板下层钢筋绑扎牢固。,通病問題：外墙插筋没有按照规定锚固和留置搭接位置。,防治措施：外墙外侧钢筋应當伸究竟板底再水平锚固与底板钢筋搭接，搭接位置壹般在反弯點处，近似取L。/4+Ld；内侧钢筋伸究竟板底後向外墙方向锚固。外墙钢筋伸出底板的高度应满足h。/4+Ld，且左右、内外錯開搭接位置。,通病問題：临战封堵的预埋件规格太小或预埋的位置錯误。战時加固的预埋件设置的標高和轴线錯误，与钢筋没有连接牢固。,防治措施：临战封堵预埋件可使用角钢或钢板，角钢和钢板背面都应當用钢筋锚固到混凝土中。當临战封堵部位有下槛時，可使用角钢作為预埋件。角钢应与构造面平，其長度同门洞宽。角钢宜采用80808mm或100100l0mm。角钢应预埋在非防护区壹侧，钢板可使用在多种不壹样的构造形式中，宽度应满足封堵构件的焊接规定，長度等于门洞的宽度，厚度不得不不小于l0mm。,战時加固预埋件应与构造面平，用點焊把预埋件的锚固筋与底板钢筋固定牢，并保证预埋件的轴线精确。,通病問題：直接受核爆冲击波的人防门门框箍筋与竖向或水平钢筋绑扎錯误，箍筋截面不够。,防治措施：防护密闭门、悬板活门、胶管活门的门框墙箍筋要闭口，且放在竖向或水平钢筋的外侧，直径不得不不小于12mm。,通病問題：临战封堵的预埋件规格太小或预埋的位置錯误。,防治措施：當临战封堵的预埋件為角钢時，角钢应预埋在人防区的外侧，角钢与构造面平，角钢可采用80808mm或100100l0mm。當封堵的预埋件為钢板時，钢板的宽度应满足封堵构件的焊接规定，厚度不得不不小于lOmm。两侧墙体的预埋件应与上槛和下槛的预埋件互相焊接。,通病問題：人防门门框角钢预埋的位置和方向錯误，角钢的锚固筋没有锚固到门框墙中并固定牢。,防治措施：人防门的门框角钢预埋的位置方向应精确，防护密闭门、悬板活门和胶管活门的角钢应预埋在非人防区壹侧，密闭门的角钢应预埋在染毒区壹侧，滤毒间的密闭门角钢应预埋在密闭通道内，角钢的闭锁盒開口大頭在下，小頭在上，门轴位置与设计施工图壹致。门框角钢与构造面平，角钢的锚固钢筋应锚固到门框墙内，并用點焊把锚固筋与门框墙钢筋固定牢。,通病問題：悬板活门和胶管活门的另壹侧没有预埋角钢。,防治措施：當悬板活门的另壹侧没有设置扩散室時，应在连接風管或扩散箱的壹侧预埋壹圈规格為50505mm的角钢，以保证连接处到达密闭的规定。如采用胶管活门，也应在该侧预埋同规格的角钢。,3、顶 板,通病問題：临空墙外侧钢筋在顶板中的锚固長度不够。,防治措施：临空墙外侧钢筋应伸到顶板上层钢筋後再向防护区内锚固，水平锚固段長度应满足35d+墙厚。由于临空墙在顶板中的锚固筋较長，水平锚固段必须与顶板上层筋绑扎牢固。,通病問題：外墙钢筋在顶板中没有按照规定锚固和留置搭接位置。,防治措施：當外墙与顶板為固接時，外墙外侧钢筋应當伸到顶板上层钢筋後再水平锚固与顶板钢筋搭接，搭接位置壹般在反弯點处，近似取Lo4+Ld。内侧钢筋伸究竟板底後向外墙外侧再向下锚固1d；當外墙与顶板為铰接時，顶板的上层钢筋应伸到外墙外侧再向下锚固Ld。,通病問題：未设置人防门门扇吊钩或吊钩的规格和留置位置錯误。,防治措施：人防门的门扇吊钩应钩住顶板上层钢筋，吊钩应放置在门扇宽度的中點以门轴為圆心转過45处。其中FM716的吊钩规格為12，FM820、FMl020的吊钩规格為16，FMl320、FMl520的吊钩规格為20，SFM40320、SFM40350、SFM50250、SFM60250的吊钩规格為22。,通病問題：临战封堵预埋件的规格太小，没有和墙板中的预埋件焊接。,防治措施：顶板中临战封堵预埋件的尺寸、预埋规定与墙板中预埋件的规定相似。顶板中的预埋件应与墙板中的预埋件互相焊接。,給排水安装工程,1、底 板,通病問題：在防毒通道、密闭通道、洗消间、简易洗消间、扩散室、活门室、滤毒室等染毒区未设置洗消排水口及洗消污水集水井。,分析：规范规定“密闭门以外需要冲洗的地段及房间应设直径不不不小于75mm的洗消排水口”，排水口可采用铜制管堵、防爆地漏（图二拾二）。這裏密闭门以外需要冲洗的地段及房间重要指活门室、扩散室、防毒通道、滤毒室、简易洗消间、洗消间。,防治措施：在上述染毒区应设置直径不不不小于75mm搜集洗消污水的排水口、排水管。排水管引入單设的洗消污水集水井。,有的施工图中部分房间的洗消排水口漏设，应按规范规定设置到位，施工時要尤其注意。,給排水,給排水安装,通病問題：洗消排水口高出地坪表面，無法使洗消污水排尽或影响密闭门的启動。,分析：洗消排水口標高应同地漏。平時洗消排水口应用铜质管堵将排水口封堵。洗消排水口的顶面应低于室内地坪5-10mm，洗消排水口铜制管堵面標高应低于土建完毕面3-5mm。室内地坪应向洗消排水口作泛水，排水管道应设固定支架并控制好坡度。,防治措施：洗消排水口標高应同地漏。平時洗消排水口应用铜质管堵将排水口封堵。當用防爆地漏時，应将防爆地漏直接预埋在混凝土内，不得预留。,通病問題：洗消排水管采用排水铸铁管或排水PVC管。,分析：由于此类管材质地较脆，在冲击波的作用下，易破裂，且PVC管在光辐射作用下易老化。因此，凡穿越防护密闭区域的此类管材应采用DN80热镀锌钢管。镀锌管不应焊接，以免破壞表面镀锌层。若确需焊接应做好二次镀锌的工作。人防口部的排水管道多采用镀锌钢管，在施工中常見用钢筋或支架与镀锌管直接焊接進行固定的現象，应予以纠正。,防治措施：施工單位应严格按照图紙规定操作，在隐蔽前监理單位逐壹检查。,給排水,通病問題：排水管管口中心在集水井中位置偏低或偏高，离井壁距离偏小。,防治措施：因排水管管中心位置偏低导致集水井排水不畅，偏高则影响集水井盖板安装，离井壁太近影响集水井内阀门安装，其中心位置应低于地坪250mm，距井壁应不不不小于150mm。,通病問題：预埋在底板中穿越临空墙和密闭墙的給排水管道没有采用防护密闭措施。,防治措施：從防护区外進到清洁区内的給排水管道在進入清洁区後应在底板中预留阀门井，并装好阀门。如采用防爆地漏可不留阀门井。,穿墙套管防护密闭处理,給排水,防治措施：施工時要注意设计图紙规定或引用图集，根据图集的不壹样，對于外墙采用带抗力片的套管做法也不相似。如带抗力规定的套管只在受抗力冲击波作用的壹侧制作抗力片，施工時要注意区别。當设备管道穿越上述防护构造時，应预埋防水套管。在临空墙的防水套管两侧分别设固定法兰。防水翼环、法兰宽為l00mm，厚度不不不小于l0mm。穿越上述墙的管道不得使用排水铸铁管和PVC管，壹般采用钢管。,給排水,通病現象：随意预留或打孔洞穿越临空墙、密闭墙、楼板。,分析：凡穿越上述墙体的給排水管应按图紙或图集规定制作预埋套管，并按规范规定做好防护密闭连接。与人民防空工程無关的管道不适宜穿過人防防护构造。按照人民防空地下室设计规范的规定，如因条件限制需要必须穿過時，只容許公称直径不不小于150mm的給水、消防、采暖、空调冷媒管道穿過，并且应在维护构造内侧加设阀门。上部建筑的生活污水管、雨水管、燃气管不应穿過人防围护构造。,防治措施：诸多地下室构造住宅、办公室等建造，住宅建筑的生活污水和办公楼的雨水等污废水管排經地下室，考虑到上部建筑战時轻易遭到破壞，為保证人防工程围护构造的整体强度及其密闭性，应尽量把与防空地下室無关管道设在人防工程的防护范围之外，土建专业可采用顶板局部減少、设管道夹层、设管道井等措施处理（下图）。,防护构造顶板位置处雨水管、污水管的处理,給排水,通病問題：在人防出入口受污染的房间和通道未设置供底、墙、顶面冲洗用的冲洗水龙頭。,防治措施：因人防出入口受污染的通道和房间在需要時应消毒冲洗。冲洗水龙頭壹般宜设置在洗消室或防毒通道、密闭通道内、,通病問題：消火栓箱嵌埋在人防外墙、临空墙、密闭墙内。,分析：由于消火栓箱嵌埋在人防外墙、临空墙、密闭墙内而減小了墙体厚度，影响人防工程的防护能力和密闭性能。,防治措施消防栓箱采用壁挂式明装。,給排水,通病問題：未设置防爆波阀门或设置錯误。,分析：當給水管、消火栓管、喷淋管、机械排水管、透气管、输油管等從出入口引入時，应在围护构造的内侧设置放爆波阀门；當從围护构造引入時，应在围护构造的内侧设置防爆波阀门；穿越防护單元隔墙和上下防护單元的防护密闭楼板時，应在防护密闭隔墙和防护密闭楼板两侧的管道上设置公称压力不不不小于1MPa的阀门。但因平時使用规定不容許设置阀门的，可在该位置设置可拆除的法兰短管。透气管道在穿過防空地下室围护构造時，应在其内侧设防爆波阀门。压力排出管及透气管应在管线穿越外墙或顶板处的内侧设置防爆波阀门。當搜集上部非人防区消防废水的排水管需穿越防空地下室围护构造時，其地漏应采用防爆地漏，且在管道穿越防空地下室围护构造的内侧设置防爆波阀门。,給排水,防治措施：,所有進、出人防地下室的管道及其穿過的人防围护构造，均应采用防护密闭措施，即在工程内侧安装防爆波阀门，此外，若在底板预埋排水管道通向人防工程外侧的，在工程外侧的洗消集水井内也应安装防爆波阀门，在人防内侧设置阀门井安装防护阀，防护阀应采用闸阀。防护阀安装前均应做好试压记录。這些管道上设置防护阀门是為了防止冲击波和放射性物质及其他毒剂沿管道進入未遭破壞的人防工程内部。,通病問題：防火阀、密闭阀门、防护阀门不设單独吊、支架。,分析：防火阀的工作温度可达280以上，在高温烟气状态下，排烟風管扭曲會直接影响防火阀，故设單独吊、支架固定防火阀，以防止其移位变形。密闭阀门本体重量大，需要独立吊支架承重。防护阀门本体重量大，且战時要抗击冲击波，需要独立吊支架承重和固定。,防治措施：施工時加强各工序的检查和专业间的配合，严格按照规范规定施工。,通病問題：用壹般地漏、壹般打扫口替代防爆地漏和防爆打扫口。,分析：防爆地漏和防爆打扫口是战時的配件，有排水功能，尚有防护密闭功能；壹般地漏、壹般打扫口不具有防护密闭功能，在冲击波作用下會瞬時毁壞，将直接影响生命和财产的安危。施工和监理人员不理解防护规定，也不熟悉防爆地漏和防爆打扫口配件，就极易发生上述現象。假如没有负责任的工作态度，也會发生這种現象。,防治措施：施工和监理人员要理解人防工程防护规定，熟悉防爆地漏和防爆打扫口等配件的對的做法，并按规定施工。,通病問題：预埋在混凝土中的管道与混凝土接触部分有油漆。,防治措施：因管道与混凝土接触部分油漆将影响混凝土与管道的粘結力。,3、顶 板,通病問題：給排水、消防、喷淋等管道穿越人防楼板時留孔，管材未采用钢管。,防治措施：當设备管道穿越楼板時，应按照墙板中的规定预埋防水套管。,電气安装工程,1、底 板,通病問題：無桩基人防地下室底板钢筋未形成接地网及防护密闭门门框未接地，多种配電箱内電气接地未直接從接地网引入。,防治措施：在無桩基人防地下室底板上下层周围钢筋每個角點须電焊，并沿工程宽度方向每5m焊壹點，沿長度方向每10壹20m焊壹點，构成焊接钢筋网。在焊接钢筋网上的钢筋搭接处须電焊，若顶、底板為梁板构造，则主梁主筋(至少二根)与板的横向钢筋每58m電焊壹點，并做好接地電阻测试，如接地電阻值不能满足時，应另行加设接地装置。每扇防护密闭门门框角钢应用254扁铁与底板上层钢筋電焊，此上层钢筋至少有壹點与焊接钢筋网電焊连接。多种配電箱内電气接地应用404扁铁直接從接地钢筋网引入。（重要仔细阅讀图紙，熟悉人防工程接地规定。）,通病現象：電气管线直接從人防区引人非人防区，或防护單元之间未做防护密闭措施。分析：在底板中穿過临空墙、密闭墙和临战封堵处的電气管线，应引至墙体两侧，在墙体内安装密闭盒，两個密闭盒用镀锌钢管连接，钢管中间设密闭肋，密闭肋应用3-4mm钢板并和镀锌管双面满焊，當钢管直径不不小于32mm時，密闭盒可采用86型接线盒替代，钢管直径為32-50mm時，应用厚3mm钢板焊接成250180120mm密闭盒。两個密闭盒应互相錯開以保证墙体厚度，密闭盒不能作為灯具、配電箱接线盒用。,防治措施：辨他人防電气施工操作工艺与建筑工程规定的区别，按照设计图紙對的施工。,通病現象：有防护密闭规定或暗敷在混凝土墙内的電气管线的材质采用薄壁管。,分析：平战結合工程，导线宜采用钢管敷设。埋设在混凝土内電气管线管材应用厚壁管（壁厚不小于2mm的称厚壁钢管），在密闭段区域内的管材应用镀锌钢管。,防治措施：在人防工程中敷设的電气导线管，密闭段必须采用防护、密闭措施進行处理，施工時時刻牢记人防工程“防护”和“密闭”的规定。,2、墙 板,通病問題：在人防临空墙、密闭墙、楼板、临战封堵处穿越電缆桥架、母线槽施工不符合规范规定。,分析：穿過围护构造、的多种電气（動力、照明、電话、消防、报警等）管线和预留用管，应分别做好防护密闭和密闭处理。當工程内電缆或导线数量较多又集中時，可采用電缆桥架敷设的方式，但電缆桥架不得直接穿過维护构造、防护密闭隔墙、密闭隔墙。因電缆桥架直接穿過上述墙体時，不能做到完善的防护、密闭处理，因此穿過時桥架应断開改為线缆穿管敷设，在围护构造、防护密闭隔墙、密闭隔墙中预埋套管，套管中间设密闭肋（下图），以符合防护密闭规定。,防治措施：當電缆桥架穿過临空墙、密闭墙時，应在墙体中预埋套管，套管中间设密闭肋，应保证壹根套管穿壹根電缆，并在其套管处做好密闭措施，以便穿线後做好密闭措施。當工程使用母线槽時，母线槽在上述墙体处应使用密闭型密集绝缘母线槽密闭段。,電气,電器管穿越人防墙体的防护密闭处理,電气,通病問題：當人民防空工程作為人员掩蔽部時，未设置呼唤按钮，或各個出入口都设置、或未将呼唤按钮直接预埋在混凝土内。,分析：呼唤按钮是供外部人员進入人防工事先与内部人员联络的手段，外部人员要進人人防，必须由防毒通道進入。在防护密闭门外按呼唤音响按钮，經内部值班人员容許後，值勤人员始能開门容許人员進入人防内，因此只要设置在战時排風口部防护密闭门外的墙体上，并将产品直接预埋在混凝土墙内。,防治措施：防爆呼唤按钮要在工程施工時设置到位，严禁竣工後随意在墙体上打眼设置,通病現象：线敷设未充足考虑防空地下室此後增長通信、报警等设施時的预埋备用管，投入使用後随意在密闭墙、临空墙上凿孔，破壞墙体的防护和密闭性能。,分析：為考虑防空地下室此後增長通信、报警等设施時的管线敷设，应预埋备用管，以防止此後在密闭墙、临空墙上凿孔，破壞墙体的防护和密闭性能。人民防空工程应在各個人员出入口和连接通道的防护密闭门、密闭门门框墙上预埋4-6根管径為50-80mm的镀锌钢管作為备用管，并在中间设密闭肋，管中心距墙、顶、门框角钢的距离不不不小于100mm，管口出构造墙70mm。,防治措施：口部预埋管道应按设计图紙壹次性预埋到位，同步充足满足人防防护（密闭）门的启闭空间，不得影响人防门向外90的启動角度。,電气,通病現象：從人防区引至非人防区的照明线路未在人防区内侧加装熔断器。,防治措施：為了防止战時遭受空袭時，室外灯具被破壞，由于照明回路发生短路而影响室内照明，因此字防空地下室内部引至人防门以外的照明回路，应在该人防门内侧單独设置熔断器等短路保护装置或设置單独照明回路。,通病問題：防空地下室多种電气箱布置不符规定。,分析：為人防战時服务的配電箱、控制箱、照明箱均应设置在人防清洁内，不得设在非人防区或密闭通道、防毒通道等染毒区。如嵌墙壁暗装時，不得设在临空墙、密闭墙，外墙等处而減少墙体厚度，以免影响工事的防护能力和密闭性能，若必须设置在此类墙体時应采用挂墙式明装。從低压配電室至每個防护單元内应有防护措施。,防治措施：各自独立设置每個單元的战時配電回路，防止战時壹种防护單元被破壞而影响其他防护單元的正常供電。,電气,通病 現象：人防地下室各出人口未设置应急照明灯。,防治措施：平战結合工程应考虑人员進出的安全，尤其是停電後出入口口部窄小又均有门槛，在人多状况下易发生事故，应在转角处、交叉口、出人口设置应急照明灯。,電气,通病問題：當人防地下室作為人员掩蔽部時，未设置通風方式指示装置，或设置不合理。,分析：防空地下室指挥人员要根据战時室外空气污染状况或上级部门指令，對工事内部的通風方式作出决定，為及時转换通風方式，需设置通風方式信号装置系统，包括控制箱、指示灯箱和呼唤按钮三個部分。指示灯箱应设置在進風机房和人员出入口连通口，最终壹道密闭门内侧上方，指导人员出入。當人防工事不作為人员掩蔽部時，则不需设置通風方式信号装置。,防治措施：控制箱、知识灯箱和呼唤按钮必须按照规定设置到位，其中呼唤按钮属人防专用产品，应使用人防主管部门立案的定點生产廠家的产品，并在墙体内预埋,電气,通病問題：穿越围护构造、防护密闭隔墙、密闭隔墙的電气管线未進行防护密闭处理或密闭处理。電缆、電线引入通過防爆波電缆井，套管穿越井壁未做防护密闭处理，未加装密闭翼环和抗力片。,分析：围护构造、防护密闭隔墙、密闭隔墙的電气管线（包括電话、通信、火灾报警等弱電线路）及预留备用穿线钢管，应進行防护密闭或密闭处理。穿墙短管必须设置密闭翼环，管材选用厚度不不不小于2.5mm热镀锌钢管，密闭翼环采用厚度不小于3mm的钢板制作，翼高宜為30-50mm，密闭翼环与穿墙短管結合部位应满焊接。穿墙短管两端伸出墙面長度為50mm左右。當密闭穿墙短管做套管時，应符合下列规定：在套管与電缆或护套线之间应用密封材料填充密实，并应在管口两端進行密闭处理，填料長度為管径的3-5倍，且不得不不小于100mm，電缆或护套线在套管内不得有接頭，套管内径应比電缆或护套线外径大30-40mm（下图）電缆、電线引入通過防爆波電缆井、套管穿越井壁時，应采用防护密闭措施，应按规定增長密闭翼环和抗力片。,管路穿越围护构造的防护密闭处理,抗力片示意图,電气,防治措施：施工图壹般不反复施工规范条文，设计阐明只讲明应执行的规范、图集，假如在中间验收中稍不留神，那么此类施工细节就會被疏漏，施工前注意仔细阅讀图紙和图集做法，施工中严格按防护规定操作，以满足防护密闭的规定。建设單位和监理單位应結合施工單位的状况，對人防施工要點提前交待，督促施工單位尽早熟悉人防工程施工及验收规范和防空地下室電气设计原则图集，并在各工序复检中严格把关。,3、顶 板,通病問題：電气管线直接從人防区引入非人防区，或防护單元之间未做防护密闭措施。,防治措施：在顶板中穿過临空墙、密闭墙和临战封堵处的電气管线设置防护密闭措施的规定，与底板中的规定相似。,通風安装工程,通病問題：風管穿越临空墙、密闭墙、楼板時随意预留混凝土洞。,分析：凡穿越上述墙体的管道都应按规范规定做好防护密闭处理，這是人防工程施工及验收规范的基本规定和关键重點内容。假如不按有关规定预留混凝土孔洞将导致事後無法按规范规定進行有效的防护密闭处理。,防治措施：若供平時使用的風管，应在洞口四面预埋钢板或在洞口内外侧四面预埋角铁框，以便临战封堵。钢板的厚度不得不不小于10mm，角钢可采用80 80 8mm若供战時使用的風管，应在人防出入口部临空墙、密闭墙上预埋密闭短管。,。,通風,通病問題：战時進、排風管，在临空墙、密闭墙预埋的密闭短管管径、厚度不符合规定，预埋時短管变形。,防治措施：密闭短管中间应设密闭肋，密闭肋厚度為5mm，宽度為50mm，密闭肋与短管应双面满焊，临空墙预埋管管材的厚度应不不不小于6mm，密闭墙预埋管管材的厚度应不不不小于3mm，其厚度应根据预埋管的管径大小确定，使预埋管不致变形即可。预埋管管径应与手動密闭阀、自動排气阀门(YF型、PS型)、防爆超压排气阀门(FCS型)的接管直径壹致。预埋管接管外径見表A，预埋管内径、间距見表B。做法（如下图）。,通風短管设置规定,通病問題：排風口部自動排气阀和有关的通風短管或密闭阀未在水平方向和垂直方向錯開布置。,防治措施：為有助于防毒通道或洗消间的充足换气，自動排气阀门、防爆超压排气阀门和有关的通風短管或密闭阀应在水平方向、垂直方向錯開布置。,通病問題：當人防工事作為人员掩蔽部時，工事未设置超压测压管或室外端设置在扩散室内，室内端设置在滤毒室内或两端未出顶板。,分析：當人防工程作為人员掩蔽部時，战時滤毒式通風為防止人员進出工程時外部有毒气体或放射性毒剂等進入工程内，工程应保持30-50Pa超压，為测定室内外压差值需设置超压测压装置，若工程未设置超压测压管或室外端在扩散室内，室内端设置在滤毒室内或两端未出顶板都為錯误。,防治措施：人防工程测压管為DNl5镀锌钢管，预埋在顶板混凝土内，钢管两管应垂直向下，室内端应设在值班室或風机房内，室外端应设在防护密闭门外或扩散室、活门室外通道，直接和大气相通，两端距墙、顶均不不不小于100mm，室内端应绞好丝扣并装上束节。,超压测压管设置规定,通風,通病問題：管道、预埋穿墙管直径与所连接的管道或手動密闭阀门等设备的连接管管径不匹配。,分析：部分通風施工图在標注人防战時口部進、排風管道（圆形風管部分）管径時采用的是公称直径，如DN300，400是根据管路中安装手動密闭阀门等设备的公称直径標注，而管道、预埋穿墙管直径应与所连接的管道或手動密闭阀门、自動排气活门（YF型、PS型）、防爆超压排气阀门（FCS型）的接管管径相壹致。,防治措施：预埋接管外径参見（表三），预埋管内径、间距参見（表四）。,表三 D4OJ-0.5型手動密闭阀门预埋管接管外径（單位mm）,表四 自動排气阀门、防爆波超压排气阀门预埋管内径、间距（單位mm）,通風,通病問題：清洁式通風、滤毒式通風系统未设置两道密闭，或者两道密闭均设置在染毒区。,分析：當人防工程作為人员掩蔽部時，為了保证染毒物质不進入清洁区，防空地下室清洁通風和滤毒通風的進、排風系统防护密闭按照规范规定，钢板風管必须设置两道密闭阀门，最终壹道密闭阀门必须设在清洁区，如進風系统设在風机房内（下图）。,防治措施：清洁式通風系统应在染毒区设第壹道密闭阀，在清洁区设第二道密闭阀。滤毒式送風系统在過滤吸取器前设第壹道密闭阀，在清洁区设第二道密闭阀。如图排風系统當只设壹种防毒通道時，应在清洁区设自動排气阀门或放爆超压排气阀门。,通風系统示意图,通風,通病問題：有防护密闭功能规定的通風管道，采用材料和施工工艺錯误。,分析：為了防止染毒物通過通風管路進入工程清洁区，從清洁区的壹道密闭阀至消波活门的管道及配件，应采用厚度為3mm满焊钢板風管，其焊缝应饱满、均匀、严密，不能采用壹般咬口连接的薄镀锌钢板。自動排气阀门、防爆超压排气阀门安装同理，但与防爆超压排气阀连接变径管6mm厚度的满焊钢板風管。若将临空墙、密闭墙中预埋短管作套管用，冲击波和毒剂便會轻易進入人防工程内部。,防治措施：战時焊接風管及其法兰的制作措施：战時焊接風管是指有密闭规定的風管部分，壹般是指工程口部至工程内侧的密闭阀门部分，应采用厚度為3mm的钢板焊接制作。焊接風管上所有连接法兰应采用带有密封槽，厚度為8mm的車制法兰，法兰接触面应平整，法兰垫料应采用單层、整圈無接口，厚度為4mm平板橡胶密封圈，以到达必要的强度和密闭规定。,通風,通病現象：设有滤毒通風的人员掩蔽部，在其送風系统上未设侧压管、取样管或设置位置錯误。,分析：在滤毒器、過滤吸取器進出風口处均应设置测压管，并且在连接管路上设置测量气体浓度的取样管，通過滤尘器和過滤吸取器阻力变化，及時掌握滤尘和滤毒能力（图三拾壹）。清洁式管路上应在其两道密闭阀之间滤毒器前後各设置壹根取样管，测压管和取样管应和風管同步制作。有的施工图無此规定，或者测压管、取样管遗漏、设置位置不對的。,防治措施：测压管、取样管是人防工程战時通風的必要设施，土建钢筋绑扎時，按照专业图紙對的预留预埋到位。,通風系统中测压管、取样管位置,通風,通病現象：自動排气阀门、（防爆）超压排气活门未按照规范规定安装。,分析：自動排气阀门、（防爆）超压排气活门安装時必须保证穿墙管法兰面和在轴线视线上的杠杆垂直，（防爆）超压排气活门内挡圈位置對的，不能倒置。防爆超压排气活门、自動排气阀门安装应保证活门启動方向必须朝向排气方向，活门启闭灵活，关闭後阀盘与密封圈贴合紧密。,防治措施：自動排气阀门、（防爆）超压排气活门安装時，通過重锤的位置判断与否安装對的。重锤位置应位于最低处（由于室内超压值是靠重锤来调整的，當室内超压消失時靠重锤关闭阀门，故重锤位置应位于最低处）。,通風,通病現象：通風密闭阀门安装未按照规范规定。,分析：通風密闭阀门安装時应保证標志压力通径的箭頭与受冲击波方向壹致。因冲击波总是從室外沿管道至室内，因此，進風系统阀门箭頭和气流方向壹致，排風系统阀门箭頭和气流方向相反。現場壹般出目前排風口部密闭阀安装方向錯误及铭牌掉落等問題。,防治措施：密闭阀门安装应注意阀门的安装位置便于阀门手柄的操作，满足手柄的正常转動。同步，密闭阀门应采用吊钩或支架固定，吊钩不得吊在手柄或锁紧位置。,防火设备安装工程,通病問題：消火栓箱嵌埋在人防外墙、临空墙、密闭墙内。,防治措施：由于消火栓箱嵌埋在人防外墙、临空墙、密闭墙内而減小了墙体厚度，影响工事的防护能力和密闭性能，因此消火栓应采用挂壁式明装。,装饰装修工程,通病問題：顶棚抹灰，墙面发霉,防治措施：顶棚抹灰後在碰到冲击波後會落伤人，应取消抹灰，墙面应采用防霉涂料。,门框墙钢筋布置大样图,水、電管穿墙套管密闭处理大样图,超压测压管预埋大样图,墙体预留洞口加固,墙体预留洞口加固,
