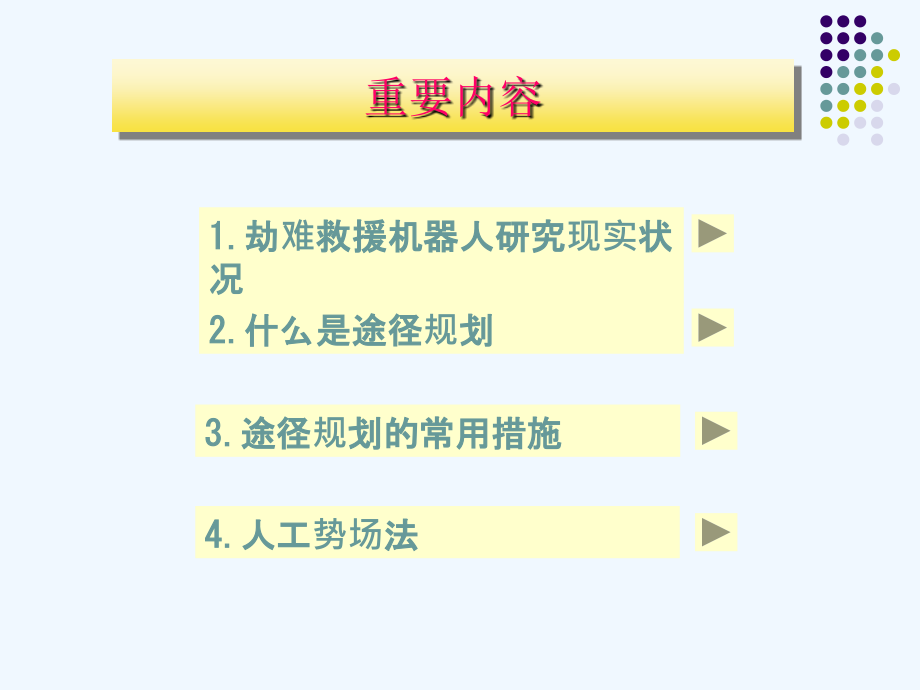

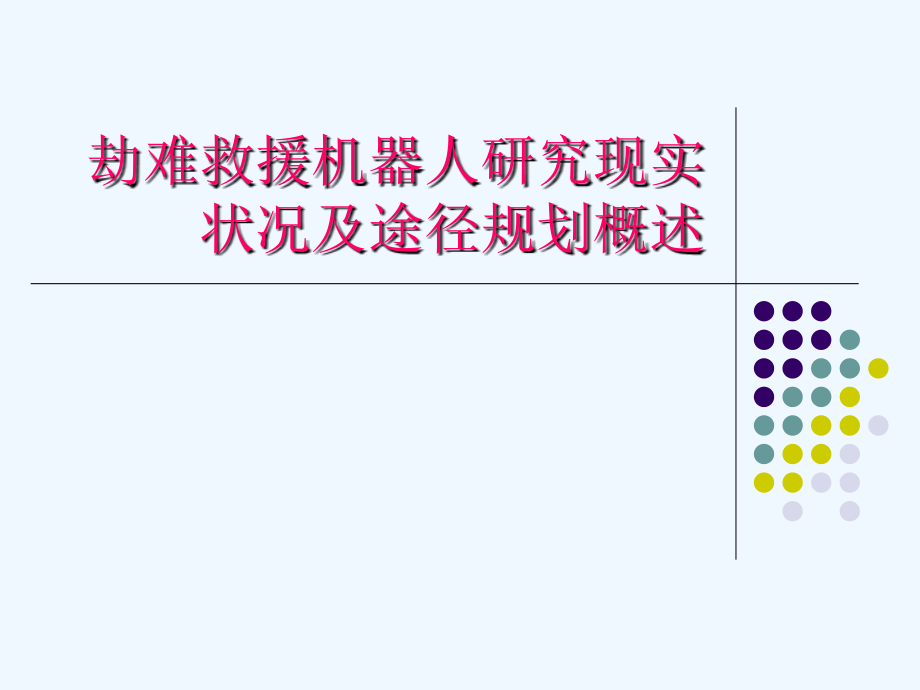

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,劫难救援机器人研究现实状况及途径规划概述,重要内容,2.什么是途径规划,3.途径规划的常用措施,4.人工势场法,1.劫难救援机器人研究现实状况,1.1日本的研究,开始,日本文化科学部确立了“大都市大震灾减灾尤其计划”的研究计划,深入开发在地震中使用的救援机器人。研发内容包括用于观测劫难环境的机器人系统、传感技术、人类接口技术和系统集成,川崎市为该项目建立了公用试验场地,并建立了国际救援系统研究所。,目的是实目前非常困难的大规模灾害救援活动中,虽然是在混乱中也能对进行情报搜集和判断,根据灾害状况进行最优的救济。,计划中重要研究工作有对机器人、智能传感器、携带终端装置和人机接口等进行研究开发,进行能动地、智能地情报搜集,用网络进行情报的传递、汇总和归纳等。,1.1日本的研究,日本东京工业大学的广獭是最早从事救援机器人研究的学者之一,从仿生的角度和基于超机械系统的思想先后研制了多系列救援机器人样机。,1.1日本的研究,某些大企业也介入了救援机器人的研究和开发,他们一般采用与研究所或和大学进行合作的形式进行研究,首先企业为研究所提供必要的研究资金和试验场地,同步企业还为研究成果的产品化提供通往市场的桥梁,如图所示的五种机器人分别为东芝、三菱重工等企业研制。,1.2美国的研究,“9.11”事件后,劫难救援机器人技术在美国日益受到重视。“9.11”事件的劫难现场救援认为是劫难救援机器人的第一次实际应用。,在纽约世界贸易中心遭到恐怖袭击发生后几小时,美国“机器人辅助搜救中心”应纽约市紧急事务管理办公室规定,立即组织了一支由机器人专家和生产厂家技术人员构成的队伍。,1.3中国的研究,提出围绕奥运会和世博会的安保工作,研发我国的立体安全保卫装备系统的提议，详细是研究开发合用于地面、墙面、涵道的先进探测机器人、超小型飞行器、浅水潜游探测机器人,形成能对奥运会的运动场馆、世博会的会展现场以及重要设施和场所进行全方位立体的危险品探测以及对重要场所进行立体应急处理安全保卫装备系统。,在863计划资助下,中国科学院沈阳自动化研究所开展了多项危险作业和极限作业机器人研究,其中救援机器人是重要的一种部分。,1.3其他国家的研究,意大利罗马大学系统科学与工程学院人工智能试验室启动了“救援工程”,加拿大国防部从国防安全的角度制定了救援机器人研究计划,英国、伊朗等国也涌现了许多救援机器人研究者和救援机器人比赛的参与者,1.4 劫难救援机器人关键性能,救援机器人的关键性能重要有如下几种方面:,存活能力,运动能力,感知能力,通讯能力,作业能力。,1.4 劫难救援机器人关键性能,存活能力:,救援机器人的存活能力重要是机器人本体的可靠性、耐用性和适应性问题。劫难后环境中存在毒气、毒液、生化、放射性、非常温和二次倒塌等危险,机器人对环境的适应尤其重要。在温度方面,劫难后环境存在高温也许,机器人本体必须可以克服条件的影响,设计时在材质的选择上需要进行周密的考虑。,在救援机器人的能源供应方面,需要采用有线和无线相结合的方式,以保障救援机器人足够的动力和工作时间。,应当具有自适应能力,具有预见能力。它们应当能适应环境,适合完毕挑战性的工作,并且具有智能以至于可以应对由多种不稳定和不确定的原因所引起的干扰。,1.4 劫难救援机器人关键性能,运动能力:,劫难救援环境对机器人的运动能力规定较高,机器人移动平台十分重要。,机器人必须不停地翻越多种垂直的障碍物,平台的稳定性和自调整能力很重要,要尽量防止由从高度坠下而将机器人摔碎。目前处理这些困难的措施是设计一种蛇形机构,这种机构已被证明是有效的搜救机构之一。,劫难后环境存在松软的灰土地面、由于消防用水或漏水导致的泥泞路面及坎坷不平的废墟地面等多种地面地形,机器人必须具有高度的地面适应性能,在轮式、履带式和腿式等移动机构当中,履带、轮、腿复合的复合移动机构将被广泛采用。,1.4 劫难救援机器人关键性能,感知能力:,对救援机器人而言,救援机器人的传感器是最脆弱的元件,它重要有三个方面的传感规定对机器人的控制、对环境的检测和对遇难者的发现。,机器人的控制方面,为了让机器人正常工作,必须对机器人的位置、姿态、速度和系统内部状态等进行检测,系统可以采用老式机器人的摄像机、激光测距仪、超声测距仪、接触和靠近传感器、红外线传感器和雷达定位传感器等。,新的技术如数字温度摄像机具有很好的识别能力,不过对操作者具有很高的规定。地面穿透雷达、微波雷达、激光探测仪具有很好的效果,不过系统的花费和能量消耗均较多,此外的一种也许就是运用人工智能技术、纳米技术或仿生技术来开发价格低传感器。,救援机器人多传感器之间存在信息的处理和融合问题。,1.4 劫难救援机器人关键性能,通信能力:,操作人员和机器人之间的通信、操作人员和遇难者之间的通信和多救援机器人之间的通信。所有的通信一般采用无线的方式。,理想的状况是自主机器人具有通过劫难现场一切环境的能力,对遇难者进行定位,与救援队伍进行通讯和联络实际上,这里包括了大量的软件处理与计算,机器人自身难以独立完毕,人机交互的介入是必要和必须的。,多救援机器人之间的通讯,受到废墟遮挡的影响,目前还不可以很好地在救援机器人系统中实现,不过它也是迫切需要处理的问题之一。,1.4 劫难救援机器人关键性能,机器人的作业能力是机器人的存活能力、运动能力、感知能力、通信能力和人机交互有机结合的体现,它重要包括如下几种方面：,勘探,搜寻,救济,1.5 劫难救援机器人发展方向,1、,多种技术融合化,1.5 劫难救援机器人发展方向,2、,多智能体网络化,2.1 定义,根据某种最优准则，在工作空间中寻找一条从起始状态到目的状态的避开障碍物的最优途径。,需要处理的问题：,1.始于初始点止于目的点。,2.避障。,3.尽量优化的途径。,2.什么是途径规划,3.机器人途径规划常用措施,3.4,人工势场法,3.1 基于几何构造的措施,3.2,栅格法,3.3 智能化途径规划措施,3.1基于几何构造的措施（自由空间法）,基本环节：,1.将机器人抽象为点，合适扩大障碍物的大小。,2.构造自由空间。,3.采用图搜索算法如Dijkstra算法寻找最优途径。,3.1.1基于几何构造的常用算法,可视图法,Voronoi法,3.2栅格法（1）,图中灰,色区域为障碍物,3.2栅格法（2）,图中黄色的路线表达该算法得到的最优途径,3.2D*（dynamic A*)算法（3）,美国火星探测器关键的寻路算法就是采用的D*算法,适合于动态途径规划,D*算法的思绪可以推广到改造自由空间法使其具有动态规划功能,3.3智能化途径规划措施,基于逻辑推理的途径规划措施,基于模糊逻辑的途径规划措施,基于强化学习的途径规划措施,基于遗传算法的途径规划措施,基于神经网络的途径规划措施,3.3.1基于逻辑推理的途径规划措施,1.定义一种状态（state）集，该集合反应机器人通过传感器测得的目前状态。,2.定义一种行为（action）集，该集合反应了机器人目前可以采用的动作。,3.确定从状态到行为的映射关系。,3.3.2基于模糊逻辑的途径规划措施,在基于逻辑推理的途径规划措施基础进行改善：,传感器的一次测量值与多种状态对应，每个状态有一种从属度对应。,根据模糊推理成果确定行为。,3.3.3基于强化学习的途径规划,在基于逻辑推理的途径规划措施基础进行改善：,具有在线学习功能（通过Q学习算法实现）,3.3.4基于遗传算法的途径规划（1）,建模：,对2维途径规划问题，将待规划的途径当作是n个点构成的点集，除初始点和目的点外其他n-2个点（xi，yi）i=2,3,4n-1都未知，共有2(n-2)个未知参数。,3.3.4基于遗传算法的途径规划（2）,优化目的：,约束：,（xi，yi）必须在障碍物外部。,采用惩罚函数法转化为,无约束优化问题,进行处理：,(E,C,为惩罚项）,3.3.4基于遗传算法的途径规划（3）,遗传算法具有全局寻优性能，对上述无约束优化问题可以得到全局最优解。,当然，其他的优化算法同样可以用于途径规划。,3.3.5基于神经网络的途径规划,1.按照3.3.4的措施，转化为优化问题。,2.用神经网络表达惩罚函数。,3根据E递减推导出对应的反向传播算法用于神经网络的训练.,优势：,神经元可以并行计算,3.4人工势场法基本原理,障碍物对机器人施加排斥力，目的点对机器人施加吸引力合力形成势场，机器人移动就像球从山上滚下来同样,机器人在合力作用下向目的点移动,3.2人工势场法的实用算法,
