设备维修方案.ppt

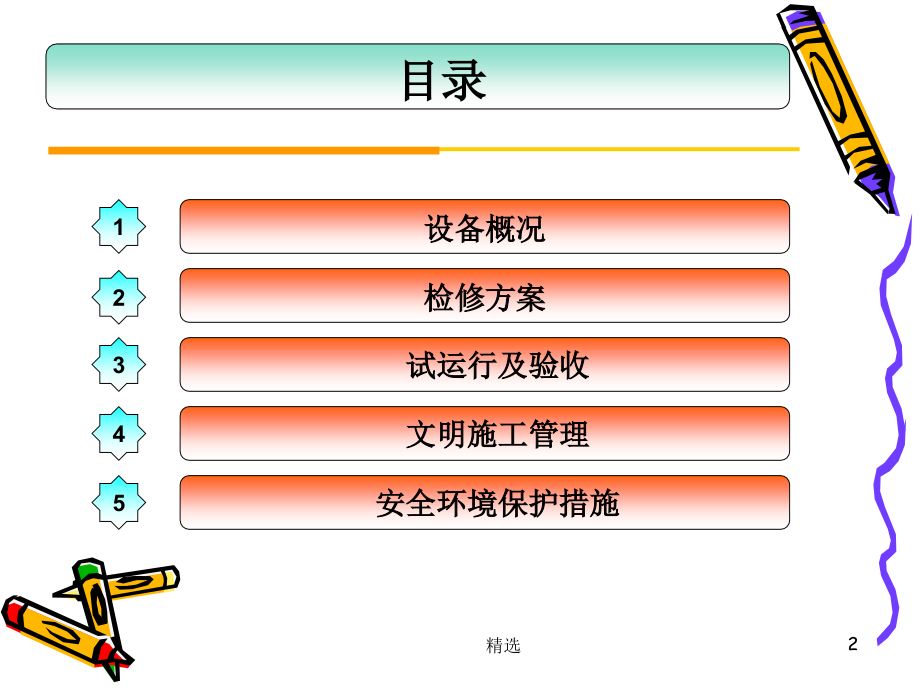

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,精选,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,精选,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,精选,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,精选,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,精选,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,精选,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,精选,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,精选,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,二级,三级,四级,五级,精选,*,多介质过滤器修方案,1,精选,目录,1,2,设备概况,检修方案,3,试运行及验收,4,文明施工管理,5,安全环境保护措施,2,精选,设备概况,3,精选,多介质过滤器重要作用是清除反渗透进水水中的颗粒、胶体、悬浮物等杂质，保证产水满足反渗透进水水质规定。,重要由罐体、水帽、筛板、进水装置、进出水管线等部件构成。,概况,4,精选,小修：消除设备缺陷、进水装置检查、滤料层检查，测量滤料层高度。,大修：包括小修项目，设备内部平整度检查、防腐层修补、水帽更换、滤料更换。,前期检修项目,5,精选,设备名称：机械过滤器,设备型号：3400,产品编号：1119,生产厂家：杭州萧山华宇焊接电气设备厂,介质：水,规格：3400mm1800mm(直径直边高度),过滤罐材质：碳钢内衬3毫米橡胶防腐层,设计产水量：90.0 m3/h,设计运行压力：0.4Mpa,主要参数,6,精选,主要参数,滤料装填种类及数量：（单台）,7,精选,电厂水处理常压设备检修规程,材料根据CJ/43-材料验收规格,检修方案编写依据,8,精选,水帽检修方案,9,精选,根据设备运行状况可以合适调整检修周期,检修周期及检修内容,10,精选,1、设备缺陷消除。,2、进水装置检查。,3、滤料检查，测量滤料层高度。,4、检查过滤器阀门的密封性。,小修项目,11,精选,1、检查滤层高度和滤料污染状况，卸出滤料进行清洗或更换,2、检查清理滤水帽及滤水帽丝头,3、修补防腐层,4、滤料层表面结泥渣的状况，滤料的污染状况和平整程度,5、测量滤料层的高度，确定滤料的消耗率,6、测量滤料中污泥和结块的含量，以确定反洗强度和反洗方式,大修项目,12,精选,平常维护,进入正常生产后,操作人员每小时要定期巡回检查设备现场。把巡检的成果如实记录下来，与运行记录一起予以总结，作为定期维修的资料。,维护与故障处理,13,精选,常见故障及处理,14,精选,水帽更换检修方案,实行环节：,1,2,检修前准备,滤料卸出,3,滤水帽更换,4,设备内部平整度检查,6,滤料装入,5,进水装置检查,7,验收原则,15,精选,检修前准备,一、材料,1、提前报备所需材料，到货后专人对材料进行验收，保证材料规格与,实际相符。,二、工艺准备,1、掌握设备的运转状况，并备齐必要的图纸和资料。,2、提前减少无机调整池液位，关闭进出水阀，放空设备内介质。,3、详细方案制定实行。,三、工器具准备,1,、双头扳手,M3032,四把、活动扳手两把、管钳一把,2,、警戒线两盘,3,、小型电动葫芦一台,4,、安全带两副,16,精选,检修前准备,四、票证办理,1、受限空间作业许可证,2,、登高作业许可证,3,、临时用电作业许可证,人员组织,设备厂长,岗位人员,设备专工,检修人员,工段长,17,精选,一、滤料卸出,将设备内介质防空后，打开人孔，将滤料卸出，放置到事先准备好,的场地，并将过滤器内滤料清理洁净。,二、滤水帽更换,1,、滤水帽的缝隙不得过大或过小，以0.30.4mm为宜。,2、水帽头的丝部应完整，不得有裂缝和断齿、过渡冲刷现象，旋进的,螺母不少于4丝。,3、水帽底座的螺母应完整，且不能乱扣。,三、设备内部平整度检查,1,、,筛板与罐体连接有无裂缝，焊接应符合钢制焊接常压容器规程,2,、筛板的水平偏差5,mm,18,精选,四、进水装置检查,进水装置应平整并保持水平，与过滤器壳体同心，中心偏差不不小于,5mm。检查措施可用溢水法或十字测高法。,五、滤料装入,1、滤料装入前应进水究竟层滤料高度的1/2处，以防装入滤料时损伤,水帽。,2、每层滤料所有装入后用刮板将表面刮平。,六、验收原则,1、水帽缝隙偏差0.1mm，水帽安装后的水平偏差5mm。,2、筛板的水平偏差5mm。,3、进水装置水平偏差2mm；与罐体同心，中心偏差5mm。,19,精选,试车前准备：,1、检查检修记录，确认装填滤料高度对的，数量足,够。,2、确认后封住人孔，经行试车。,试车验收：,1、水压试验：水压试验合格，无泄漏现象。,2、出水水质检查：出水浊度不不小于5NUT，无滤料漏出。,3、检修后罐体油漆完整，视镜清晰。,4、检修记录齐全、精确，按规定办理验罢手续。,试运及验收,20,精选,1、检修人员在现场应遵守所有现场的有关安全、,文明施工的规章制度。,2、检修负责人应全面负责在检修现场的人员的,安全，并使检修现场保持良好的秩序，以防止发生人,身事故。,3、采用一切合理措施，保护检修场所周围的环,境，防止污染或由于其施工措施的不妥导致的对公共,人员和财产等的危害或干扰。,4、工器具、备件定置、定位管理，竣工后保证,料净场地清。,常见故障及处理,文明施工管理,21,精选,1、检修前办理好有关票证，采用通风措施；,2、检修时佩戴好劳动保护用品；,3、停机后拉好警戒线，保证维修区域安全；,4、更换后的水帽退库处理并做好纪律。,常见故障及处理,安全环保措施,22,精选,此课件下载可自行编辑修改，此课件供参照！,部分内容来源于网络，如有侵权请与我联络删除！,
