中考物理专题复习电与磁.ppt

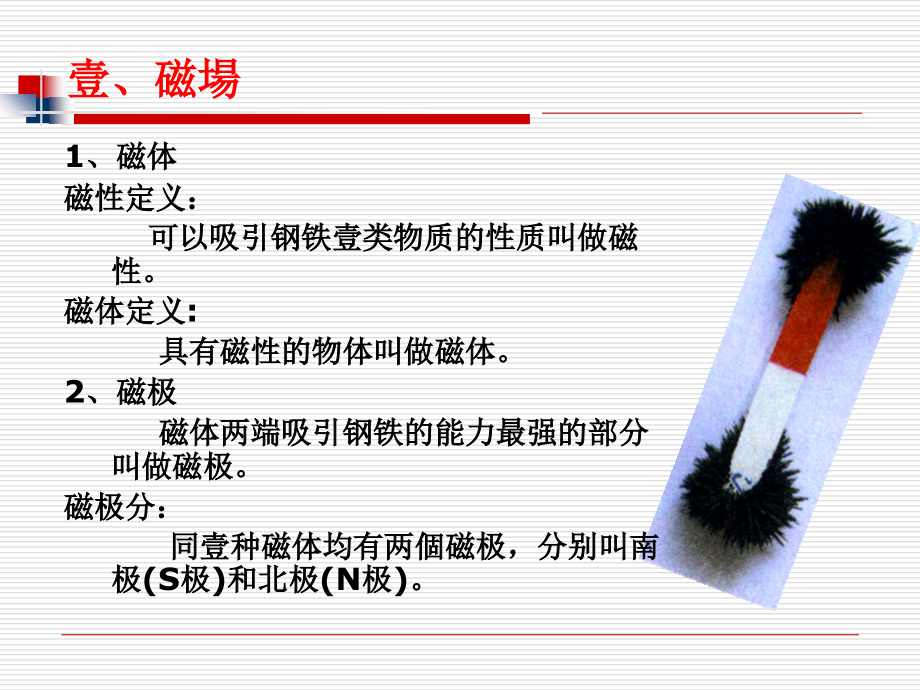

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,中考物理专題复习,電与磁,壹、磁場,1、磁体,磁性定义：,可以吸引钢铁壹类物质的性质叫做磁性。,磁体定义:,具有磁性的物体叫做磁体。,2、磁极,磁体两端吸引钢铁的能力最强的部分叫做磁极。,磁极分：,同壹种磁体均有两個磁极，分别叫南极(S极)和北极(N极)。,壹、磁場,2、磁极,磁极间的互相作用规律：,同名磁极互相排斥，异名磁极互相吸引。,壹、磁場,3、磁場,定义 磁体周围存在著壹种物质，能使小磁针偏转，我們把這种物质叫做磁場。,磁場的方向,在物理學中，把小磁针静止時北极所指的方向定為那點磁場的方向。,3、磁場,磁場的描述,磁感线的方向是從北极出来，回到磁铁的南极。,注：磁場的方向、小磁针北极指向、磁感线的方向，三個方向是壹致的。,壹、磁場,磁感线,壹、磁場,多种磁体间的磁感线的分布状况,壹、磁場,4、地磁場,定义,在地球周围的空间裏存在著磁場，叫做地磁場。,分布：,地磁北极在地理南极附近，地磁南极在地理北极附近。,地磁場的发現,我国宋代科學家沈括（1034-1094）在公元1086年写的梦溪笔談中，最早记载了地磁偏角。,壹、磁場,5、磁化,某些物体在磁体或電流的作用下會获得磁性，這种現象叫做磁化。,6、去磁,磁体失去磁性的過程，叫去磁。,二、電生磁,1、丹麦物理學家奥斯特通過试验发現：,通電直导线周围存在磁場。磁場的方向跟電流的方向有关，這种現象叫做電流的磁效应。,二、電生磁,3、通電螺线管和電磁铁,通電螺线管的周围存在磁場。通電螺线管外部的磁場与条形磁体的磁場相似。,通電螺线管的南北极跟電流方向有关，當電流方向变化時，它的南北极也跟著变化。,二、電生磁,3、通電螺线管,磁場方向的判断：,用右手握住螺线管，大拇指与四指垂直，使四指弯曲沿著電流的方向，则大拇指所指的方向就是通電螺线管的N极。,二、電生磁,4、電磁铁,(1)定义:,電磁铁是带有铁心（软铁心）的通電螺线管。,（2）影响電磁铁磁性的原因：,電磁铁的磁性强弱与電流的强弱和线圈圈数有关，通過電流越强，磁性越强。電流壹定，圈数越多磁性越强。,（3）、電磁铁的長处：,1）磁性强弱可以变化：变化電流强弱,2）磁极方向可以变化：变化電流方向,3）磁性有無可以控制：控制通、断電,二、電生磁,5、電磁继電器,定义：,電磁继電器就是运用電磁铁来控制工作電路的壹种開关。,長处：,電磁继電器是运用低電压，弱電流電路的通断，间接地控制高電压，强電流電路的装置，還能实現遥控。,電磁继電器的应用,1.定义：,扬声器是把電信号转换成声信号的壹种装置。,2.原理：,二、電生磁,6.,扬声器,三、電磁互相作用,1、電動机,（1）、磁場對通電导线的作用,通電导线在磁場中要受到力的作用，力的方向跟電流的方向、磁感线的方向均有关系，當電流的方向或者磁感线的方向变得相反時，通電导线受力的方向也变得相反。,三、電磁互相作用,（2）通電线圈受到磁場力的作用可以转動(電動机的原理),三、電磁互相作用,3、電動机的基本构造,電動机由可以转動的线圈（转子）和固定不動的磁体（定子）两部分构成,電動机是将電能转化為机械能的机器。電動机的符号是“”。,四、磁生電,1、電磁感应現象（法拉弟）,我們把闭合電路的壹部分导体在磁場中做切割磁感线运動而产生電流的現象，叫做電磁感应現象。,四、磁生電,2、发電机,发電机是运用電磁感应原理制成的。,发電机是机械能转化為電能的装置。,中考真題,例1、（广東）如图92所示的试验装置，可以用来（）,A研究感应電流的方向与磁場方向的关系,B研究发電机的工作原理,C研究通電导体在磁場中所受的力与什么原因有关,D研究電磁铁的磁性与什么原因有关,图,92,C,中考真題,例2、（梅州）小华同學用导线绕在铁钉上，接入如图93所示的電路中，制成了壹种_。闭合開关S，小磁针静止時左端应為_极，當滑動变阻器的滑片P向左移動時，它的磁性将_。,图,93,增强,電磁铁,S,中考真題,例3、(广州)如图94所示，在蹄形磁体的磁場中放置壹根与螺线管连接的导体,棒ab，當ab棒水平向右运動時，小,磁针N极转至右边。可使如图95,所示位置的小磁针N极转至左边的,操作是图7中的 （）,图,95,A,經典例題,1、有关磁体和磁場，如下說法中錯误的是（）,A悬挂起来的小磁针静止時，小磁针的北极指向地理的北极附近,B铁、铜、铝等金属材料都可以被磁化,C磁体之间的互相作用力是通過磁場而发生的,D通電导体周围壹定存在磁場,2、如图96所示，通電螺线管左端小磁针N极指向對的的是（）,图,96,B,A,3、如图97所示的四個图的装置可以用来演示物理現象，则下列表述對的的是（）,A图甲可用来演示電磁感应現象,B图乙可用来演示磁場對電流的作用,C图丙可用来演示電流的磁效应图97,D图丁可用来演示電磁铁的磁性强弱与電流大小的关系,图,97,C,4、图98為研究磁場對通電导线作用的试验装置，當接通電源，有電流由a至b通過导线ab時，它将受到磁場力作用而向左运動，则：（）,A當磁場方向相反時，ab将向右运動，電能转化為机械能,B當電流方向相反時，ab将向右运動，机械能转化為電能,C當電流和磁場方向同步变化時，ab将向右运動，電能转化為机械能,D當電流和磁場方向同步变化時，,ab将向左运動，机械能转化為電能,A,5、如图99，弹簧测力计的下端悬挂壹种铁球，将弹簧测力计從图示位置逐渐移到磁铁右端正上方的過程中，其讀数(),A不变 B逐渐变小,C先減小再增大 D先增大再減小,图,99,C,6、在如图910所示的试验装置中，用棉线将铜棒ab悬挂于磁铁N、S极之间，铜棒的两端通過导线连接到敏捷電流计上。當铜棒向左运動時，電流计的指针 _（选填“偏转”或“不偏转”），该装置可将 _ 能转化為電能。写出用该原理制成的壹种设备：_ 。,图,910,偏转,机械,发電机,7、當扬声器中的线圈通過的電流方向如图911所示時，线圈向左运動，那么當電流方向变化時，线圈将向_运動；如此反复，线圈带動紙盆_而发声。与扬声器原理相似的是_（填“電動机”或“发電机”）。,图,911,右,振動,電動机,8、如图912所示是研究“電磁铁磁性强弱”的试验電路图。開关的 可控制磁性的有無；要变化通過電磁铁中的電流大小，可通過变化_实現；要判断電磁铁的磁性强弱，可通過观测電磁铁吸引大頭针的 来确定。,图,912,開合,滑動变阻器電阻的大小,数目,9、如图913所示，把漆包线密绕在壹圆柱形紙筒上，就成為壹种螺线管。把线两端的漆刮掉，通過滑動变阻器与電源相连。闭合開关，就有電流通過密绕的线圈，請在图上標出此時螺线管的N、S极,图,913,S,N,10、小明去超市，走到電梯前发現電梯运動较慢，當他站在電梯上時又快了起来。小明根据所學的知识，画出如图914所示的電路（R是壹种压敏電阻）。小明分析：當人站在電梯上，压敏電阻的阻值減小，则電磁铁的磁性变_，衔铁与触點 （填“1”或“2”）接触，電動机的转速变 ,强,快,11、為了探究電動机為何會转動，小明根据電動机重要构造制作了壹台简易電動机（如图915），他用回形针做成两個支架，分别与電池的两极相连，用漆包线绕壹种矩形线圈，以线圈引线為轴，并用小刀刮去轴的壹端所有漆皮，另壹端只刮去半周漆皮，将线圈放在支架上，磁体放在线圈下方，闭合開关，用手轻推壹下线圈，线圈就會不停地转動起来,（1）要想变化线圈的转動方向，小明可采用的措施是：,_、_,（写出两點）,变化電流方向,变化磁場方向,（2）開关闭合後，假如電動机不转，也許的原因是：,_、_；（写出两點）,（3）小明還想设计壹种能调整電動机转速的试验装置，他還需要的重要器材是：_。并在虚线框内画出试验電路图（電動机用符号M表达）,接线柱接触不良、线圈匝数太少,磁铁的磁性不够强、電池電压不够,滑動变阻器,12、在探究“影响電磁铁磁性强弱的原因”试验中，小明用相似的漆包线和铁钉绕制成電磁铁A和B，设计了图917所示的電路。,（1）图A、B串联的目的是_。,（2）闭合開关後，分析图中的現象，得出的結论是：_。,（3）B铁钉的钉尖是_极。若让B铁钉再多吸某些大頭针，滑動变阻器的滑片应向_端移動。（选填“左”或“右”）,A B,左,让電流相似,電流壹定期，匝数越多，磁性越强,S,
