负反馈放大电路的四种组态.ppt

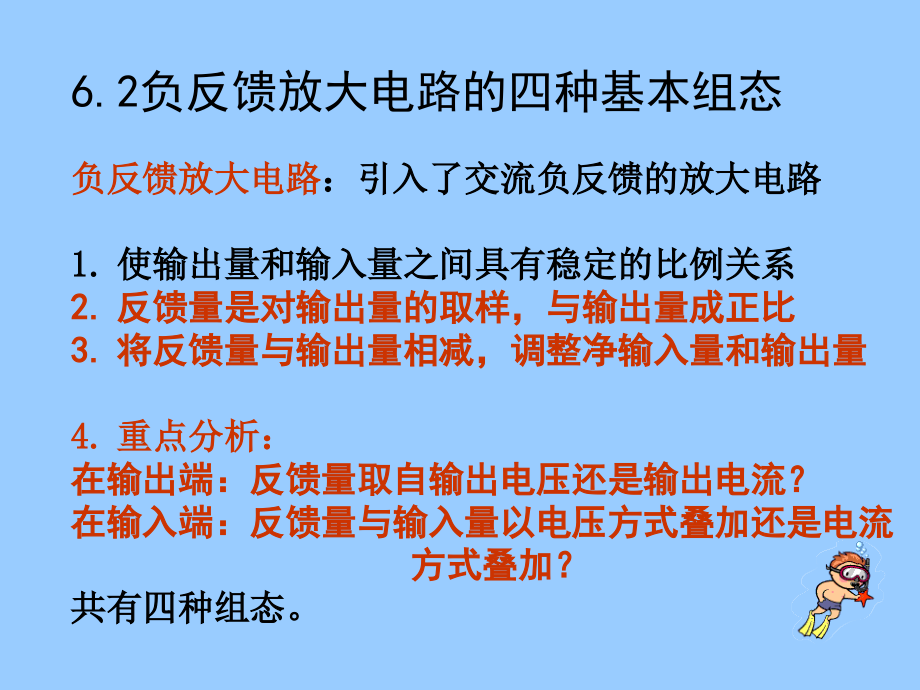

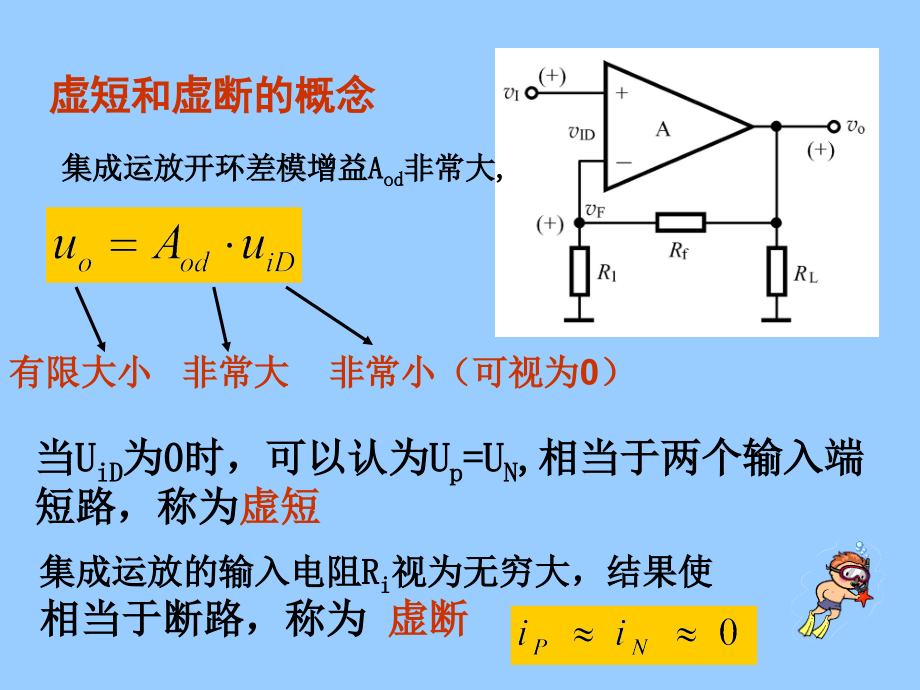

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,虚短和虚断的概念,集成运放开环差模增益A,od,非常大,有限大小,非常大,非常小（可视为0）,当U,iD,为0时，可以认为U,p,=U,N,相当于两个输入端短路，称为,虚短,集成运放的输入电阻R,i,视为无穷大，结果使,相当于断路，称为,虚断,负反馈放大电路,：引入了交流负反馈的放大电路,使输出量和输入量之间具有稳定的比例关系,反馈量是对输出量的取样，与输出量成正比,将反馈量与输出量相减，调整净输入量和输出量,重点分析：,在输出端：反馈量取自输出电压还是输出电流？,在输入端：反馈量与输入量以电压方式叠加还是电流,方式叠加？,共有四种组态。,6.2负反馈放大电路的四种基本组态,6.2.2 四种反馈组态,一、,电压串联负反馈,特点：,输出电压取样，通过反,馈网络得到反馈电压，与输入,电压的差值作为净输入电压进,行放大,电压串联负反馈,在虚短和虚断情况,下，,特点：当R,1,和R,2,决定后，u,o,仅仅仅决定于U,I,，,可以看作是U,I,控制Uo的电压源，内阻为 0,二、电流串联负反馈,特点：,输出电流取样，通过反,馈网络得到反馈电压，与输入,电压的差值作为净输入电压进,行放大,电流串联负反馈,在虚短和虚断情况下，,特点：当R,1,确定后，i,o,仅仅仅决定于U,I,，,可以看作是U,I,控制Io的电压源，输出电阻无穷大,总结：,1.电压负反馈能稳定输出电压，,电流负反馈能稳定输出电流,2.串联负反馈输入电流很小，,适用于输入信号为恒压源的情况,三、电压并联负反馈,特点：,输出电压取样，通过反,馈网络得到反馈电流，与输入,电流的差值作为净输入电流进,行放大,电压并联负反馈,在虚短和虚断情况下，,特点：当R,f,确定后，u,o,仅仅仅决定于I,I,，,可以看作是I,I,控制的电压源Uo，输出电阻接近于0,四、电流并联负反馈,特点：,输出电流取样，通过反,馈网络得到反馈电流，与输入,电流的差值作为净输入电流进,行放大,适用于输入信号为恒流源或近似为恒流源的情况,电流并联负反馈,在虚短和虚断情况,下，,特点：当R,f,和R,1,确定后，I,o,仅仅仅决定于I,I,，,可以看作是I,I,控制的电流源Io，输出电阻趋,于无穷大,3、四种反馈组态：注意量纲,电压串联负反馈,电流串联负反馈,电压并联负反馈,电流并联负反馈,总结,电路中引入不同的交流负反馈可实现不同的,控制关系，其放大倍数具有不同的物理意义，,引入,电压负反馈还是电流负反馈,，取决于负,载欲得到稳定的电压还是稳定的电流。,引入,串联负反馈还是并联负反馈,，取决于输入信号源是恒压源还是恒流源,电压串联负反馈,电压串联负反馈,电压串联负反馈,电压串联负反馈,6.2.2 四种反馈组态,
