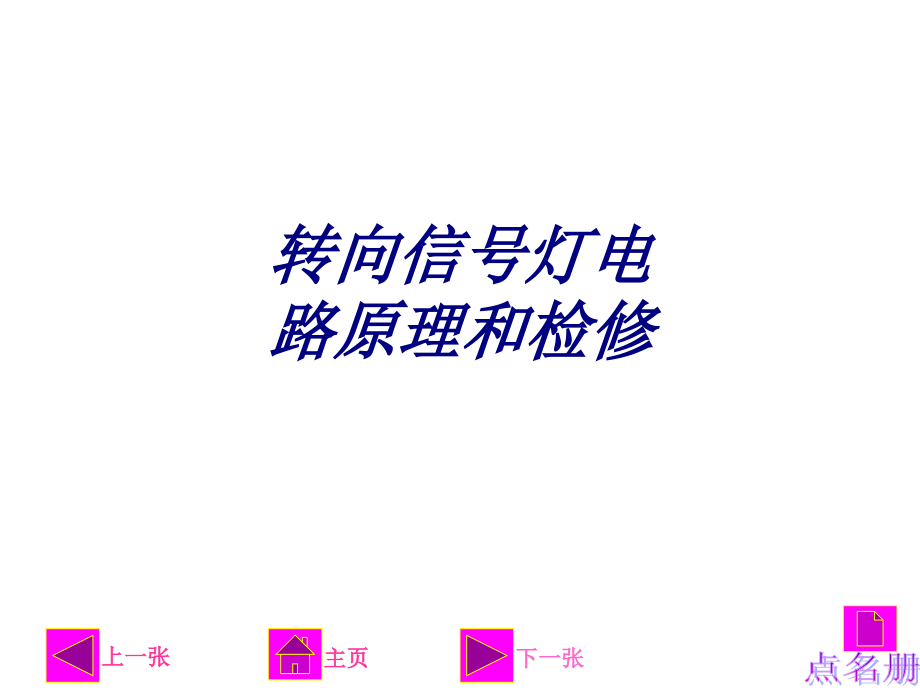

转向信号灯电路原理和检修.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,点名册,上一张,主页,下一张,转向信号灯电路原理和检修,行业资讯,信号灯故障检修,能力目标,连接转向信号灯电路,连接制动灯与倒车灯电路,连接电喇叭电路,检修转向灯电路故障,能力目标,知识目标：,1.,能讲述转向信号灯的功用及理解电路基本原理,2,能讲述危险警告灯的功用及理解电路基本原理,3,能讲述闪光器的功用、类型、构造及理解基本,工作原理,4,能讲述制动信号灯的功用及理解电路基本原理,5,能讲述倒车灯的功用及理解电路基本原理,6,能说明电喇叭的电路工作原理,7,能分析信号灯电路故障的原因,1.,会连接转向信号灯工作电路,2.,会连接制动信号灯工作电路,3.,会连接倒车灯工作电路,4.,会连接电喇叭工作电路,5.,会识读捷达全车线路图信号系统部分的电路并在完成其电路连接,6.,会检修转向信号灯全不亮故障,技能目标,:,1.,能自觉遵守电器操作工的着装规范,2.,能自觉遵守电器车间的场地安全守则,3.,能自觉遵守电器检修安全操作规范,4.,能按时并积极参与完成学习任务,5.,能服从指导教师的安排,6.,能与其他组员协作或独立完成汽车信号灯系电路故障的诊断与排除作业,7.,能爱护工具、设备及车间的一切公用设施，保持其清洁,态度目标,:,返 回,返 回,连接转向信号灯电路,功用,:,汽车转向信号灯主要用来指示车辆行驶方向，当遇到特殊情况时，所有转向信号灯会同时闪烁，作为危险警告信号。,组成,:,转向信号灯电路主要由转向信号灯、闪光器、转向灯开关等组成，如图所示。,转向信号电路组成,电容式闪光器,电容式闪光器外形和结构原理如图所示。接通转向灯开关后，串联线圈经触点、转向信号灯构成回路，产生较强磁场，吸动衔铁，使触点张开，转向信号灯不亮。这时，电容器经串联线圈、并联圈、转向灯开关、转向灯及转向指示灯构成充电回路。,闪 光 器,翼片式闪光器,翼片式闪光器外形和结构原理如图所示。,电子式闪光器,电子式闪光器分为晶体管式和集成电路式两类，图所示为带继电器触点式晶体管闪光器外形和结构原理图，其触点为常闭合触点。,转向灯及危险信号报警灯电路,转向灯闪烁由闪光器控制电流通、断得到，闪光频率为,1.50.5Hz,。转向信号闪光器与危险报警闪光器可以共用（图,a,）,组合开关导通状态检测,连接制动灯与倒车灯电路,小组看,图学习,讨论,方案,展示讲解,实施,方案,制定,连接方案,总结评价,分享,成果,小组看图学习讨论,1,、检测制动灯、倒车灯开关,用万用表测量制动灯开关和倒车灯开关的好坏,2,、制动灯、倒车灯电路,制定方案,各小组用,A3,纸制定电路连接方案,.,温情提示,:1,、方案包括连接电路图,2,、连接电路时的注意事项,3,、电路连接操作流程,4、,任务分配,(,几人一小组完成接线,),线路连接注意事项,1,、要正确读倒车灯、制动灯电路图,2,、连接电路过程中小心操作,以防接错线引起短路烧线,.,3,、只有当电路都连接正确之后方可接通系统电源，第一次接通电源应有指导教师在场。,4,、保持实训台架的整洁。,大 赛,Pk,项目：制动灯、倒车灯电路接线,Pk,规则：,1,、每小组选出,2,名参赛选手,2,、选手自备工具,3,、由两名选手配合完成制动灯、倒车灯电路接线，连接好后并进行试验确认连接成功。,评判标准：确认连接成功后向老师报告，老师检查后根据时间的长短判定胜负。,成果分享,连接电喇叭电路,学习任务,：读捷达喇叭电路图，写出喇叭电路走向,（每小组派一个同学上黑板上写，其他同学写在作业本上）,分析电路：,小组讨论别的组展示在黑板上的电路走向，帮别的组同学改错。,注意事项：,每小组派一个同学说一条接线注意事项。,组长分工：,组长制定接线计划，分配组员接线。各组员按组长安排接线。,连接电喇叭电路,线路连接注意事项,1,、连接电路过程中小心操作,以防接错线引起短路烧线,.,2,、只有当电路都连接正确之后方可接通系统电源，第一次接通电源应有指导教师在场。,3,、服从组长和老师的安排，按分工有次序的接线,4,、保持实训台架的整洁。,检修转向灯电路故障,平常生活中你留意到哪些转向灯的故障现象？,导致这些现象的原因你觉得有哪些？,常见转向灯故障排除,转向灯故障案例分析,奇瑞左右转向灯闪烁频率不一致故障分析,车辆信息：,车型,SQR7110S216,发动机型号,SQR472F,VIN:LVVDC12AX9D082206,变速箱型号：,QR512,转向灯故障案例分析,故障现象：该车打右转向灯时闪烁频率比左转向灯闪烁频率快。,故障原因：,1.,灯泡故障,2.,闪光继电器故障,3.,车身控制器故障,4.,开关故障,5.,线路原因,故障诊断,:,车辆进站时报修故障是开右转向时，转向灯闪烁频率是开左转向时的两倍，当时判断可能是右边的灯泡可能烧了，但,检查所有转向灯泡,全部完好，工作正常。接着我们,检查右边所有灯具,，发现右边的前大灯和后尾灯都更换过，于是询问车主该故障在什么时候开始发生，车主说不清楚，只是最近才发现。可是观察发现灯具已经更换好长时间，所以我们进行进一步检查，,更换闪光继电器,，故障依旧。分析电路图可知有一条支路会进入车身控制器，所以我们,将车身控制器拆掉断开,它，可是故障现象依旧。仔细回想怎个诊断过程，仍然怀疑是灯具有问题，于是,将右边转向灯具全部更换,试车，故障依旧，然后加新灯具装在左边试车，打左转向时，闪烁频率也会变快，然后仔细检查了两大灯，发现右边大灯转向灯是,LED,灯，二左边是普通灯泡，于是,更换了右边大灯,，故障排除。,启发：,由于右边大灯是,LED,灯，其电阻要比普通灯泡的电阻要大，所以导致右转向灯的支路电阻变大，导致闪烁频率加快。所以我们在更换与检修时，要注意检查大灯转向灯灯泡的型号。,总结评价,?,学完了信号灯故障检修项目,你达到了什么目标,?,先自己总结一下,再上台与大家分享,老师点评,知识点评,学习态度点评,填写评价表,整理工具、打扫卫生,汽 车 工 程 系,广东省轻工业高级技工学校,谢谢大家！,
