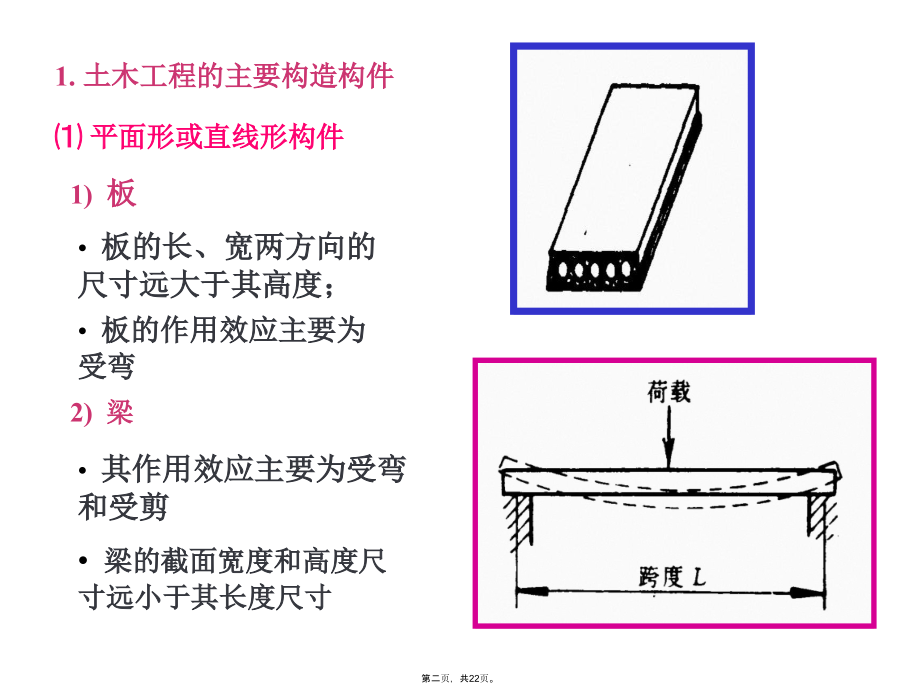

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,土木工程概论构造概念,土木工程概论构造概念土木工程概论构造概念1.土木工程的主要构造构件 板 板的长、宽两方向的尺寸远大于其高度；板的作用效应主要为受弯 梁 其作用效应主要为受弯和受剪 梁的截面宽度和高度尺寸远小于其长度尺寸 平面形或直线形构件,第一页，共22页。,1.土木工程的主要构造构件,板,板的长、宽两方向的尺寸远大于其高度；,板的作用效应主要为受弯,梁,其作用效应主要为受弯和受剪,梁的截面宽度和高度尺寸远小于其长度尺寸,平面形或直线形构件,第二页，共22页。,墙,墙的长宽两方向尺寸远大于其厚度,荷载作用方向与墙面平行或垂直,作用效应主要为受压。,第三页，共22页。,4),柱,属于竖向承重构件。主要承受梁传来的压力以及柱自重。,柱的截面尺寸远小于其高度，荷载作用方向与柱轴线平行。,第四页，共22页。,根底,承受墙、柱传来的压力并将它扩散到地基上去。,第五页，共22页。,直线形杆件或曲面、曲线形构件,1),杆,截面尺寸远小于其长度的构件，主要承受轴向压力或拉力。组成平面桁架或空间网架。,第六页，共22页。,拱,概念：由曲线形构件拱圈或折线形构件及其支座组成，在荷载作用下主要承受轴向压力，有时也承受弯矩和剪力。它比同跨度的梁要节省材料。,第七页，共22页。,壳,由曲线形板与作为边缘构件的梁、拱或桁架组成，它是一种空间形的构造构件，主要承受压力。犹如蛋壳以最薄的壳面能构成强大的蛋体一样，能以较小的构件厚度形成承载能力很高的构造。,第八页，共22页。,.房屋水平方向构造,概念：由板、梁或用杆件做成的桁架、网架组成。它一般是房屋的楼盖和屋盖。,第九页，共22页。,楼盖的类型,肋梁楼盖,无梁楼盖,密集布置的肋形梁,表示次主梁楼盖的次梁,主梁,第十页，共22页。,穿插密肋型Waffle型无梁楼盖,混凝土与压型钢板、钢梁组合楼盖,第十一页，共22页。,.房屋竖向承重构造,概念：由柱、墙和用墙做成的井筒组成房屋的竖向构造。,它是房屋的主体构造。主要承受房屋的全部重量并把它们通过根底传给地基。,第十二页，共22页。,根底可以做成水平方向构造如片筏满堂红根底、联合根底、条形根底；,根底也可做成竖向构造，如柱下单独根底、桩根底。,根底兼有水平、竖向承重构造的特征,第十三页，共22页。,2.构造的根本受力特征和根本功能,如前所述构造，构造的本能是受拉和受压；扩展些说，房屋构造的主要构件板、梁、柱、墙、根底等构件的根本受力特征是拉、压、弯、剪、扭，而弯、剪、扭又是构件受拉、受压的组合结果。,.构造的根本受力特征,第十四页，共22页。,1荷载,荷载也称外力也包括支座反力，是引起构造内力的直接原因之一。如构造的自重、可移动的人、车辆、设备、风、雪、地震、爆炸、撞击等。,永久荷载：也称恒荷载，如构造的自重。,可变荷载：随时间而变化，也称活荷载。如可移动的 人、,车辆、设备、风、雪等,偶然荷载：可能发生也可能不发生，如爆炸、撞击等,(2).,荷载、作用,2作用,引起构造内力的间接原因。如约束变形作用温差，外加变形作用沉陷，惯性作用地震,第十五页，共22页。,(3).作用效应内力、抵抗能力和根本功能,作用效应：房屋构造因承受着各种作用力而产生的拉伸、压缩、弯曲和剪切变形。,外荷载(外力)施加在房屋构造的作用效应通常用S表示,抵抗能力：指由材料、截面及其连接方式所构成的抗拉能力、抗压能力、抗弯能力、抗剪等能力，以及构造所能经受的变形、位移或沉降量。,构造的抗力通常用R表示,构造设计应遵循的原那么,S:,内力,(N,M,V,T),第十六页，共22页。,承载能力极限状态,正常使用极限状态,耐久极限状态,构造设计应遵循的原那么,第十七页，共22页。,某高层房屋,受拉失效,受压失效,受弯失效,受剪失效,第十八页，共22页。,建筑构造要满足的根本功能,能承受正常施工和使用时可能出现的各种作用力例如拉力、压力、弯矩、剪力等:平安性；,在正常使用时具有良好的工作性能如不发生过大的侧向位移，不使人感到晃动:适用性；,在正常维护下具有足够的耐久性能如有抵抗酸类、盐类等物质的侵蚀能力:耐久性；,在偶然事件发生时能保持必需的稳定性如有很好的抗地震的能力:鲁棒性；,第十九页，共22页。,(4).构造的失效,房屋构造失去效能，即失效或称破坏,当构造或附属于它的构件不能满足上述根本功能要求即,其表现形式；,破坏 如拉断、压碎等。,失稳 如柱子压屈等。,发生影响正常使用的变形 构件裂缝、侧移、不均匀沉降过大等。,倾覆 构造失去平衡而倾倒。,材料丧失耐久性 材料锈蚀、腐蚀、冻融、蛀蚀等,第二十页，共22页。,谢谢！,第二十一页，共22页。,内容总结,土木工程概论构造概念。板的长、宽两方向的尺寸远大于其高度。柱的截面尺寸远小于其高度，荷载作用方向与柱轴线平行。犹如蛋壳以最薄的壳面能构成强大的蛋体一样，能以较小的构件厚度形成承载能力很高的构造。荷载也称外力也包括支座反力，是引起构造内力的直接原因之一。偶然荷载：可能发生也可能不发生，如爆炸、撞击等。在正常使用时具有良好的工作性能如不发生过大的侧向位移，不使人感到晃动:适用性。谢谢,第二十二页，共22页。,
