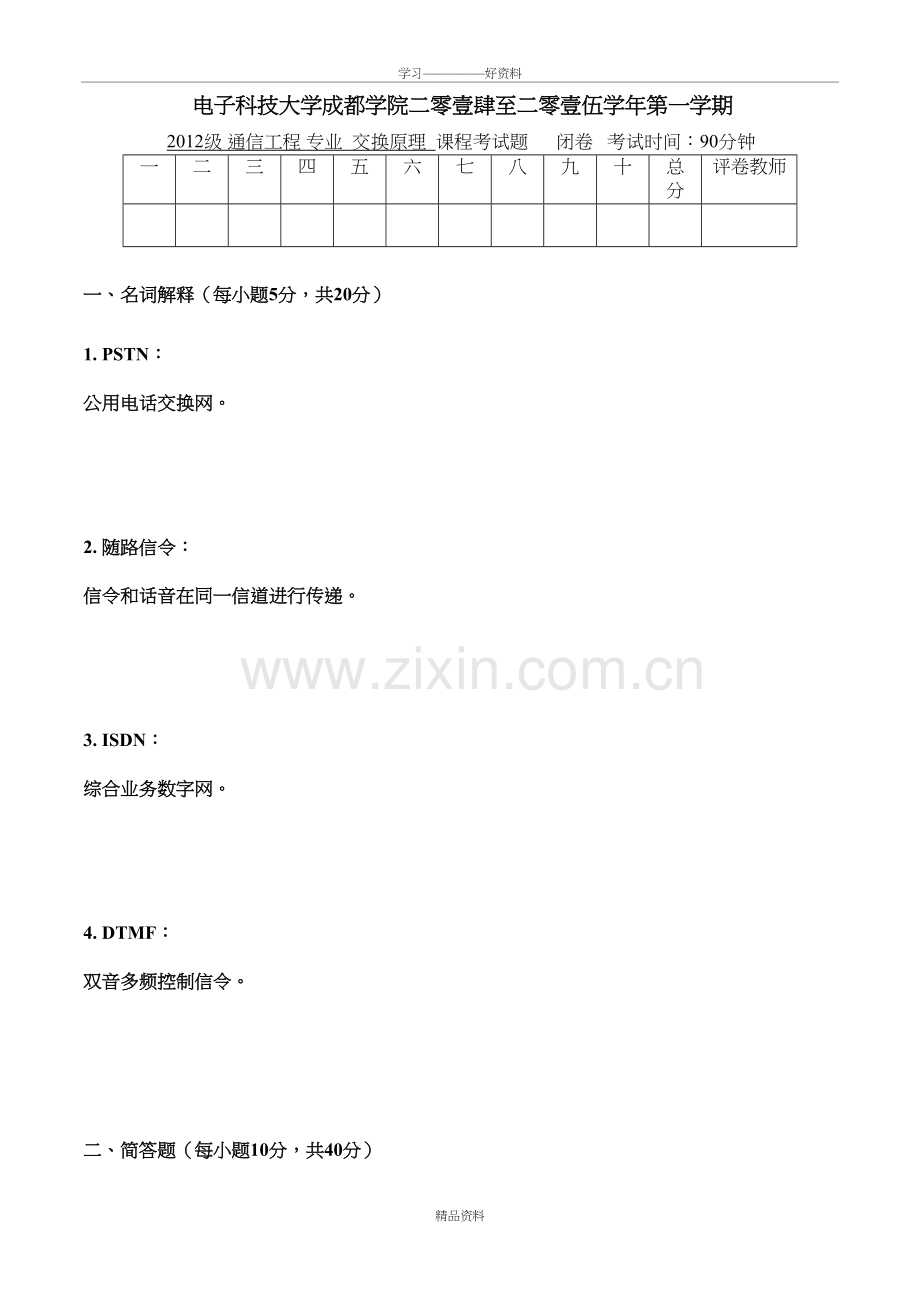

电子科技大学成都学院二零壹肆至二零壹伍学年第一学期
2012级 通信工程 专业 交换原理 课程考试题 闭卷 考试时间：90分钟
一
二
三
四
五
六
七
八
九
十
总分
评卷教师

一、 名词解释（每小题5分，共20分）

1. PSTN：

公用电话交换网。

2. 随路信令：

信令和话音在同一信道进行传递。

3. ISDN：

综合业务数字网。

4. DTMF：

双音多频控制信令。

二、简答题（每小题10分，共40分）

1． 简述号码分析的过程。( 10分）。

号码分析可分为二个步骤：号首预译、地址翻译
l 号首预译就是对号首（一般为头3位）的分析，以确定呼叫类型、号长以及下一步要做的工作。（5分）
l 地址翻译就是将被叫的电话号码翻译成交换机内部所使用的可唯一标识被叫的地址（通常称为用户设备号），以确定本次通话的被叫。（5分）

2． 简述虚电路与数据报方式各自的原理。

）虚电路采用面向连接的工作方式。就是在用户数据传送前先要通过发送呼叫请求分组建立端到端之间的虚电路, 一旦虚电路建立后，属于同一呼叫的数据分组均沿着这一虚电路传送，最后通过呼叫清除分组来拆除虚电路。（5分）
2）数据报采用无连接的工作方式。数据报不需要预先建立逻辑连接，而是按照每个分组头中的目的地址对各个分组独立进行选路。（5分）

3． 阐述随路信令、公共信道信令各自的概念和典型应用。

1）随路信令：信令和话音在同一条话路中传送的信令方式。 其典型应用:中国1号信令（5分）
2）公共信道信令：信令和话音通路分离,是以时分方式在一条高速数据链路上传送一群话路的信令的信令方式。其典型应用:No.7信令（5分）

4． 简述双机冗余系统中互助方式的原理。

主备机之间采用负荷均分，主用机和备用机在正常工作时，分别承担一半的话务负荷，（5分）当一台处理机出故障时，另一台处理机要承担全部话务处理工作，直到发生故障的处理机恢复。（5分）

三、综合题（每题20分，共40分）
1. 一个S接线，有5条输入与5条输出线，时隙数目为32，设有TS12时隙的话音信息从入线1上交换到出线3, 按输入控制方式工作画出其控制单元CM，并说明控制存储器的单元大小(比特数-bit)和容量。

S接线器所含CM数量等于线数目5个（2分）
每个CM的所含有的存储单元个数等于时隙数即32个（2分）
每个存储单元为m位bit,且满足2m ≥ 5 , 所以m = 3 bit （2分）
容量为5*32*3 bit（2分）

0 … 1 …4
0
12

31

3

2. 某交换机有20个模块，每5个模块合用一个CPU，一次呼叫的平均时间为18ms，设处理机固定开销为0.3，忙时的占用率为85％，求该交换机总呼叫处理能力BHCA值为多少？。
T = a + bN
0.85 = 0.3 + 18ms*N
0.92 = 0.2 + 18*10-3/3600 *N

N = 144000次/小时
总的呼叫处理能力= 4* N = 576000次/小时
