第八周-控制电路顺序起停控制电路(A)教案1.doc

吉木萨尔中等职业技术学校机电教研组备课

授课班级
电气16（1）班
授课时间

课时安排
4课时
授课形式
理实一体化教学
授课题目
控制电路的顺序起停控制电路（A）
教学准备
三相异步电动机、交流接触器、行程开关、熔断器、热继电器、按钮开关、空气开关、端子排、导线、万用表、剥线钳、十字起子、尖嘴钳、导线若干
教学
目标
知识目标：1、能分析控制电路的顺序起停控制电路（A）的动作原理
2、学会绘制、识读电气控制电路的电路图、接线图和布置图。
能力目标：培养学生团队合作能力
教材分析
重点
掌握控制电路的顺序起停控制电路（A）的工作原理
难点
控制电路的顺序起停控制电路（A）的安装
教学方法
情景教学法、、实践法、协作互助法
教学环节
教学内容
教法与
学法
新课引入

模块一：理论

新课讲授
分析
电气
原理图

模块二：实训操作

强调实训室安全注意事项

第一课时
【组织课堂】
点名，整理课堂纪律，准备上课
【复习导入】
1、复习主电路顺序起停控制电路的工作原理
2、主电路顺序起停控制电路的工作特点
在主电路中，接触器KM2的三副主触头串联在接触器KM1的主触头下方，故只有当KM1主触头闭合，电动机M1起动运转后，KM2才能使电动机M2通电起动，满足M1,M2顺序启动的要求。
【想一想】如果接触器KM1主触头与接触器KM2的三副主
触头并联，那么该如何实现顺序启停控制？
只能从控制电路想办法进行顺序控制——引出新课内容
【新课讲解】

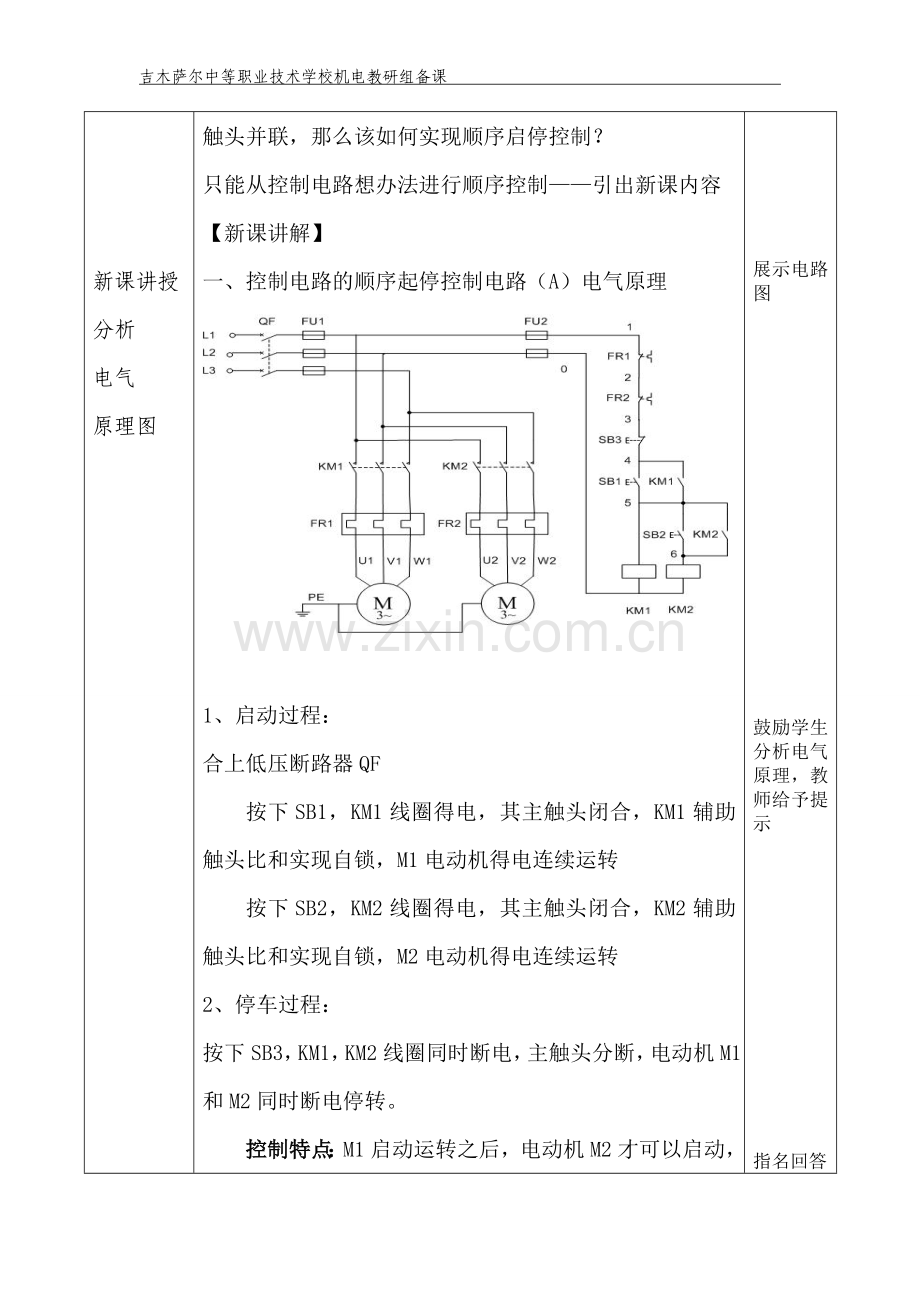

一、控制电路的顺序起停控制电路（A）电气原理

1、启动过程：
合上低压断路器QF
按下SB1，KM1线圈得电，其主触头闭合，KM1辅助触头比和实现自锁，M1电动机得电连续运转
按下SB2，KM2线圈得电，其主触头闭合，KM2辅助触头比和实现自锁，M2电动机得电连续运转
2、停车过程：
按下SB3，KM1，KM2线圈同时断电，主触头分断，电动机M1和M2同时断电停转。
控制特点：M1启动运转之后，电动机M2才可以启动，M1、M2同时停车。
二、本实训项目所用电器元件
序号
名称
型号与规格
数量
1
三相异步电动机
Y132M-4-B3 4KW,380V,8.8 A， 1450r/min
2
2
三相断路器
三相，20A，DZ5-20或自定
1
3
交流接触器
CJX2-1210，线圈电压380V，10A
2
4
热继电器
JR36-20/3D 15.4A 整定电流8.8A
2
5
熔断器
RL1-60/25 , 500V
3
6
熔断器
RL1-15/2 , 500V
2
7
控制按钮
LA10-3H , 5A，红、绿、黑三色
1
8
端子板
JX2-1015
1
9
导线
BVR 1.5㎜2 1㎜2 0.75㎜2
若干

【实操训练】
第二、三、四课时
模块二：实训操作---工艺分析
训练内容一：控制电路的顺序起停控制电路（A）的控制电路安装
1、任务分解
工位分配：每人一组
【做一做】：学生分组动手实训

实物连接图
【议一议】：对这样的点动控制电路的组装，如何设计好元器件的布局，才能合理装配？

1、准备工作：器材和工具准备
认真识读图所示的工作台自动往返控制电路电气图，熟悉线路所用的元器件及其作用和线路的工作原理后，配齐线路所用元器件，并进行检验。
1)元器件的技术数据(如型号、规格、额定电压、额定电流等)应完整并符合要求，外观无损伤，备件、附件齐全完好。
2)用万用表检查电磁线圈的通断情况以及各触头的分合情况。
3)交流接触器的电磁机构动作是否灵活，有无衔铁卡阻等不正常现象，线圈额定电压与电源电压是否一致。
4)对电动机的质量进行常规检查。
2、安装步骤
(1)识读工作台自动往返控制电路．明确线路所用电器元件及作用，熟悉线路的工作原理。
(2)安装所用电器元件，并贴上醒目标号。
(3)按生产工艺要求安装电路
(4)将三相电源接入控制开关，经教师检查合格后进行通电试车。
3、工艺要求
（一）、安转电器元件的工艺要求
1、组合开关，熔断器的受电端子应安装在控制班的外侧，并使熔断器的受电端子为底座的中心端
2、各元件安装位置应整齐、匀称、间距合理、便于原件的更换。
3、紧固各元件时应用力均匀，紧固程度适当。在紧固熔断器，接触器等易碎裂原件时，应用手安住原件一边，轻轻摇动，一边用旋具轮换旋紧对角上的螺钉，指导手摇不动后在适当旋紧些即可。
（二）、板前明线布线工艺要求
1、布线通道尽可能少，同路并行导线按主，控电路分类集中，单层密排，紧贴安装面布线。
2、同一平面的导线应高低一致或前后一致，不能交叉。非交叉不可时，该根导线应在接线端子引出时，就水平架空跨越，但必须走线合理。
3，布线应横平竖直，分布均匀。变换走向时应垂直，但不能把导线做成死直角。
4、布线顺序一般以接触器为中心，由里向外，由高至低，先控制电路，后主电路进行，以不妨碍后续布线为原则。
5、不显示严禁损伤线芯和导线绝缘层。
6、在每根剥去绝缘层导线的两端套上编码套管，。所有从一个接线端子（或接线桩）到另一个接线端子（或接线桩）的导线必须连续，中间无接头。
7、导线与接线端子或接线桩连接时，不得压绝缘层、不反圈、不露铜过长。
8、同一元件、同一回路的不同接点的导线间距离应保持一致
9、一个电器元件接线端子上的连接导线不得多于两根，每节接线端子板上的连接导线一般只允许链接一根
4、注意事项
(1)安装组合开关和低压断路器时，在电源进线侧加装熔断器。
(2)接线时，必须先接负载端，后接电源端；先接接地线，后接三相电源相线。
(3)熔断器的额定电压不能小于线路的额定电压，熔断器的额定电流不能小于所装熔体的额定电流。
(4)通电试车时，必须先空载点动后再连续运行；当运行正常时再接上负载运行；若发现异常情况应立即断电检查。
小结：
控制电路的顺序起停控制电路（A）
1、工作原理（略）
2、工作特点

多媒体展示电路
指名回答

教师引导学生思考

展示电路图

鼓励学生分析电气原理，教师给予提示

指名回答

学生总结，教师补充

学生自行设计原件布置图

学生分组动手操作
老师指导

学生回答

布置作业
1、控制电路的顺序起停控制电路（A）的工作原
2、绘制控制电路的顺序起停控制电路（A）
的电气原理图
教学
效果
评价

教学反思
