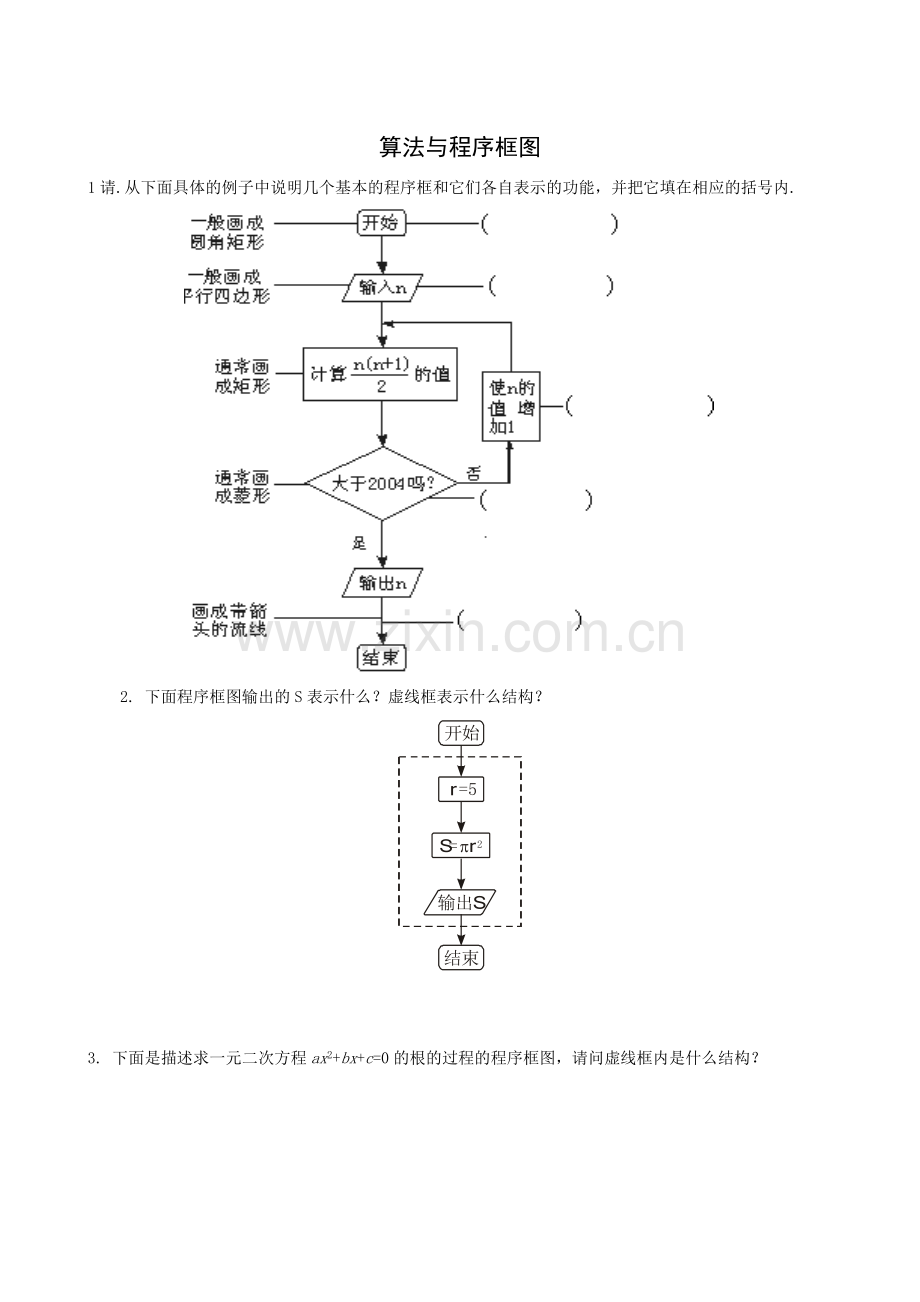

算法与程序框图
1请.从下面具体的例子中说明几个基本的程序框和它们各自表示的功能，并把它填在相应的括号内.

2. 下面程序框图输出的S表示什么？虚线框表示什么结构？

3. 下面是描述求一元二次方程ax2+bx+c=0的根的过程的程序框图，请问虚线框内是什么结构？

4. 下面循环结构的程序框图中，哪一个是当型循环的程序框图？哪一个是直到型循环的程序框图？

（1） （2）

：
5. 某快递公司规定甲、乙两地之间物品的托运费用根据下列方法计算：
f=
其中（单位：元）为托运费，ω为托运物品的重量（单位：千克），试写出一个计算费用算法，并画出相应的程序框图.

6. 如果学生的成绩大于或等于60分，则输出“及格”，否则输出“不及格”.用程序框图表示这一算法过程.

7. 火车站对乘客退票收取一定的费用，具体办法是：按票价每10元（不足10元按10元计算）核收2元；2元以下的票不退.试写出票价为x元的车票退掉后，返还的金额y元的算法的程序框图.

8. 画出解不等式ax+b>0（b≠0）的程序框图.

参考答案
1.

2. 求半径为5的圆的面积的算法的程序框图，虚线框是一个顺序结构.
3. 虚线框内是一个条件结构.
4. （1）当型循环的程序框图 （2）直到型循环的程序框图
5 . 解：算法：
第一步：输入物品重量ω；
第二步：如果ω≤50，那么f =0.53ω，否则，f = 50×0.53+（ω－50）×0.85；
第三步：输出物品重量ω和托运费f.
.相应的程序框图.

6. 解：

. 7. 解：

8. 解：
