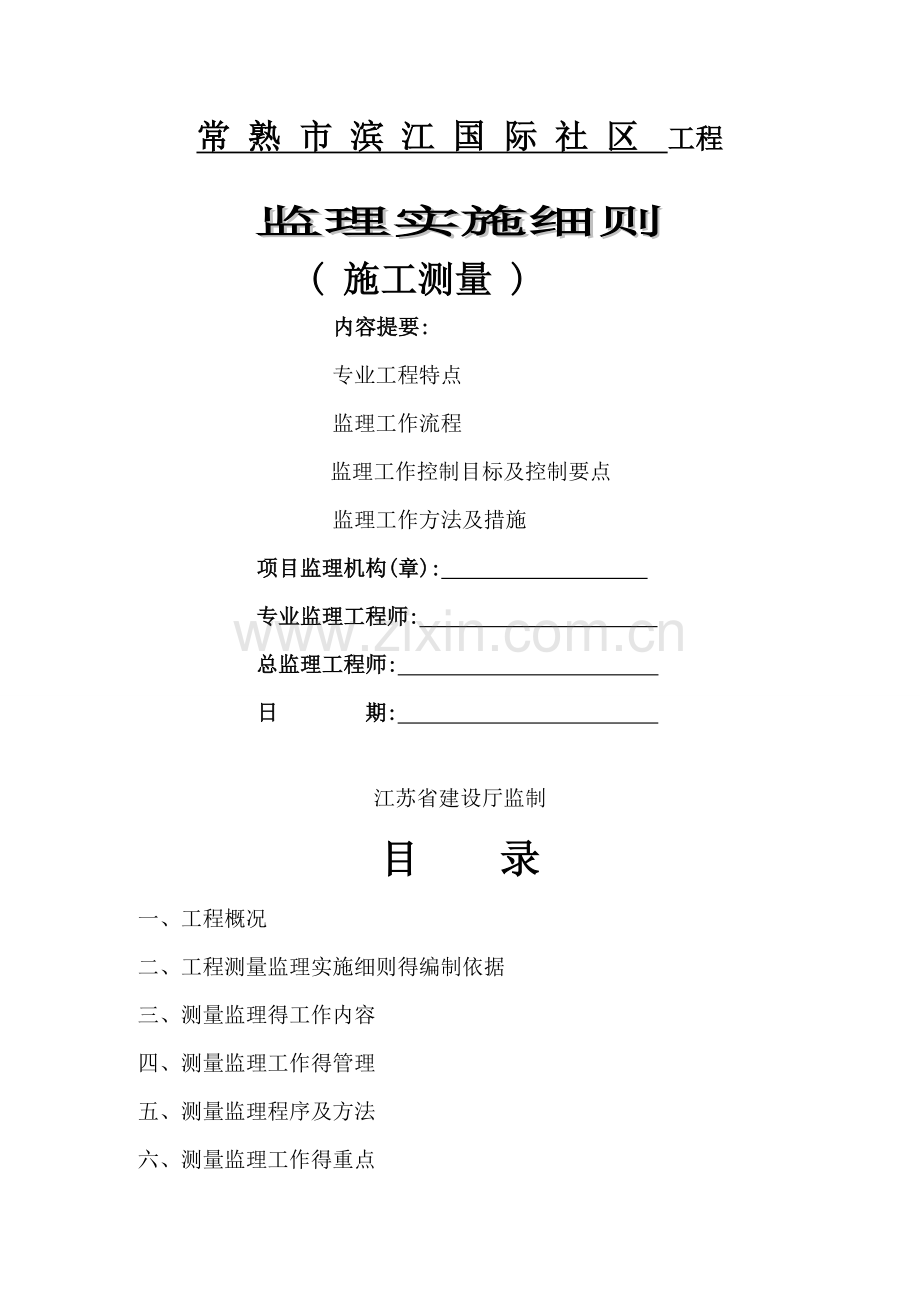

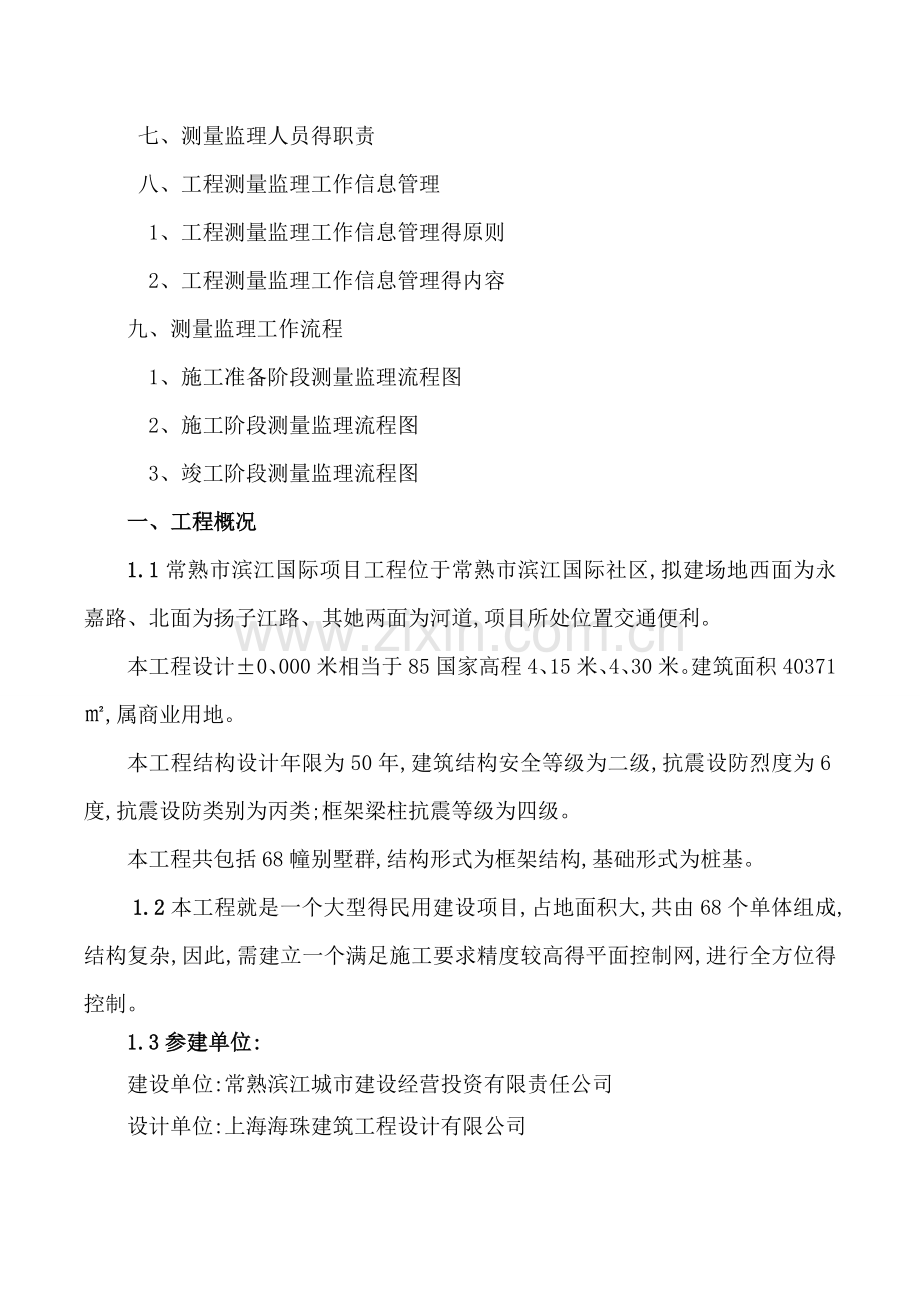

常 熟 市 滨 江 国 际 社 区工程监理实施细则 ( 施工测量 )内容提要:专业工程特点监理工作流程 监理工作控制目标及控制要点监理工作方法及措施 项目监理机构(章): 专业监理工程师: 总监理工程师: 日 期: 江苏省建设厅监制目 录一、工程概况二、工程测量监理实施细则得编制依据 三、测量监理得工作内容 四、测量监理工作得管理 五、测量监理程序及方法 六、测量监理工作得重点 七、测量监理人员得职责 八、工程测量监理工作信息管理 1、工程测量监理工作信息管理得原则 2、工程测量监理工作信息管理得内容 九、测量监理工作流程 1、施工准备阶段测量监理流程图 2、施工阶段测量监理流程图3、竣工阶段测量监理流程图一、工程概况1.1常熟市滨江国际项目工程位于常熟市滨江国际社区,拟建场地西面为永嘉路、北面为扬子江路、其她两面为河道,项目所处位置交通便利。本工程设计0、000米相当于85国家高程4、15米、4、30米。建筑面积40371,属商业用地。本工程结构设计年限为50年,建筑结构安全等级为二级,抗震设防烈度为6度,抗震设防类别为丙类;框架梁柱抗震等级为四级。本工程共包括68幢别墅群,结构形式为框架结构,基础形式为桩基。1.2本工程就是一个大型得民用建设项目,占地面积大,共由68个单体组成,结构复杂,因此,需建立一个满足施工要求精度较高得平面控制网,进行全方位得控制。1.3参建单位:建设单位:常熟滨江城市建设经营投资有限责任公司设计单位:上海海珠建筑工程设计有限公司 监理单位:江苏众信工程投资项目管理咨询有限公司承包单位:江苏金土木建设集团华鸿建筑有限公司(桩基)常熟建工建设集团有限公司(土建)二、 工程测量监理实施细则得编制依据1、工程测量监理实施细则得主要编制依据为聚沙锦苑工程监理规划。2、工程测量监理实施细则在技术要求上得编制依据为:a、工程测量规范(GB50026-2007)b、建筑变形测量规范(JGJ/T8-2007) 三、测量监理得工作内容 1、施工准备阶段得测量监理工作内容与方法 a、参加由业主主持得施工技术交底会议,了解工程基本情况及周边环境; b、复查设计图纸,核对有关测量放样数据; c、要求承包人申报测量人员得数量、资历、专业技术及承担过得工程测量项目等详细资料。经过审查并更换不合格得人员之后,按监理工程师最后审批得人员进行工程测量工作; d、要求承包人申报测量仪器及设备得数量、型号及仪器检定证书等资料,经过审查并补充能满足施工要求得仪器或设备;e、参加由业主主持得勘测单位向施工单位现场交、接桩工作,了解现场地形、地貌情况,控制点得位置、控制点得资料等; f、督促施工单位对勘测单位所交得平面控制点与高程控制点进行复核测量,对外业测量工作实行旁站测量监理,检查外业测量工作得操作程序就是否符合规范要求,检查水平角度观测得测回数、测量角度得较差,检查距离测量得测回数、读数得较差与往返测平均值得较差就是否符合规范要求;对内业计算工作进行复核计算,检查平差计算得方法,角度闭合差与坐标闭合差得计算与配赋就是否正确,闭合差就是否在规范容许范围内,坐标推算就是否正确,当确认成果无误后,即可予以签认。如果发现桩志不足,不稳妥、被移动或精度不符合要求时,应通知原勘测单位进行补测,直到达到合同要求,并交承包人保护好;g、审查施工单位上报得施工测量实施方案,对施工测量实施方案中得测量执行标准、测量仪器得选择、平面及高程控制点得复核测量、建筑方格网测量、墩柱得施工放样等项目逐一进行审查,提出修改意见。2、 施工阶段得测量监理工作内容与方法a、首先要对施工测量所使用得测量仪器与设备进行检验与校正得监理,所使用得全站仪、测距仪、经纬仪、水准仪与钢尺等,在使用前,要送国家计量器具检定部门进行检定。检定指标合格时,该仪器方可使用。要求承包人向监理工程师提交检定合格证复印件。b、施工放样测量监理工作内容与方法如下:b、1工程开工前得测量监理 工程开工前,承包人应按批准得施工测量方案对该项工程进行符合该项目技术要求得施工放样,同时填写施工放样报验单、工程施工定位放线测量记录、施工测量(复检)放线报验单及高程测量记录等表格,要求图文并茂,在自检无误得基础上报送监理部。b、2工程施工中得测量监理在工程施工中,为了保证工程质量,测量监理工程师应加强对承包人在施工过程中得测量监理工作,把好设计尺寸、位置得质量。对控制工程得平面位置、高程、尺寸及其线形得准确性进行监督、检查,在满足规范与设计要求时,即可签字认可。 检查、批复承包人在工程施工中得测量、放样自检报告;按规范与施工监理程序要求,复核承包人在工程施工中得测量结果; 检查、批复承包人在工程施工中得验收测量报告,按要求组织进行复核测量工作; 对钢网架结构工程等重要工程部位,要对承包人得测量、放样自检报告进行抽检复核测量工作; 在规定得施工时间间隔(如半年)中,要督促承包人对施工控制点进行复核测量工作,并审核其测量成果。并要求承包人对所使用得测量仪器定期进行鉴定、检验与校正;四、测量监理工作得管理1、施工单位测量工作得保证措施。(1)施工单位必须至少有一个有经验得测量工程师负责施工得测量放样工作。并安排固定得专业测工从事测量工作。(2)施工单位使用得测量仪器必须定期有国家主管部门进行标定,证明精度合格后,在有效期内方可使用。2、监理测量工作得组织测量专业监理工程师应巡视与检查全工区得测量监理工作得情况,指导与检查测量放样工作。3、工作关系:施工单位测量组负责施工放样工作得施工,在工作全过程中必须严格按本细则得监理程序执行。测量专业监理工程师应对放样得成果进行复核与签证。五、监理程序及工作内容1、交接桩得监理工作程序 (1)由设计单位或者业主代表按图纸到现场交桩与提交桩点坐标,包括首级控制桩点、导线桩、水准点等。 (2)施工单位接桩后,应在 14 天内对全路线导线进行复测,并经平差计算,判断各桩点坐标值得精度。(3)施工单位复测后,认为各桩点符合精度要求,即可书面表示接受并负责保护直至竣工。若有错误,应列出错误桩点得编号与经复测计算得坐标值报监理。 (4)施工单位在复测结果后,应向测量监理工程师提交一份桩位复测报告,交测量专业监理工程师审核,报告应包括:a、全部复测得记录 b、平差计算书,及计算结果 (5)测量监理工程师审核了复测报告之后,认为测量无误,桩位准确,即可批准按原设计提供得桩点与坐标进行加密控制点得布设(或直接用于测量放样);若有错误,则请设计单位或者业主复测并对有错误得桩位坐标进行更正。 (6)测量监理工程师留复测报告副本一份报总监审查备案。 2、控制测量得监理程序(1)导线点加密得监理程序(施工方必须提交资料类)a、由施工单位负责埋桩与外业测量,并计算桩位坐标成果。 b、施工单位将测量得埋点点之记、全部原始记录、计算书、成果汇总表上报测量监理工程师。 c、测量监理工程师对测量报告进行审核:测量记录与方法符合规范要求,计算过程无误,点之记详细准确,示意图正确,成果汇总全面。即由测量监理工程师对加密方案桩点进行野外复核测量与内业复算,并计算出相应得坐标成果。 d、复测误差在允许范围之内,桩点现场保护完好,可以批准使用。 (2)控制网与基线布设得监理程序(施工方必须提交资料类)a、对于小区(房)及构造物,应该设置相应等级得控制测量方案。 b、由施工单位在构造物工程范围内埋设桩点与测量。经平差计算后,向测量监理工程师提交一份控制网或基线测量报告。报告应包括: 全部得测量原始记录(或记录复印件) 平差计算书 布点平面图 成果汇总表(3)水准点得布设与监理 a、工地水准点应由国家水准点与设计移交水准点引出,由施工单位埋设,并经平差计算,精度合格后报监理复核。b、监理应对施工单位得全部测量记录及计算书进行复核,并经现场复测核准无误后批准使用。c、随着工程得进展,水准点应逐渐地引到沿线得主要建筑物上,以保证水准点得安全。d、测量监理工程师应对报来得控制网测量报告审核,应要求: 桩点布置能有效控制工地范围 桩点保护良好,管理责任人明确 测量方法符合规范要求 计算结果精度符合规范要求e、报告审查合格后,测量监理工程师应对控制网(或基线)各桩点进行复测,误差在允许范围之内,即可批准控制网得应用。 f、控制网桩点须由施工单位负责保护,监理应定期督促检查复测。 g、全部资料副本送一份报总监办审核备案。()施工期间每半年至少应复测一次水准点,在大、重型设备扰动工区得埋点也按照实际扰动程度进行不定期得复测,并将复测结果报测量监理工程师审核。、定位测量得监理程序与内容(施工方必须提交资料类)()定位测量得内容包括 测放路线得中线桩、转点桩、切点桩等;小区测放构造物得轴线点位,墩、台、桩、柱中心点位等。()在测放点位之前,施工单位测量工程师应提交测量方案报告。内容包括:a、测量方法 测量位置及应用得置镜点、后视点得位置(编号) b、校核方法 测点位置及应用置镜点、后视点得位置(编号) c、计算书d、误差要求,测回数。()测量监理工程师对测量方案进行审核,必须要求:a、路线点位放样,基点(置镜点后视点)应用导线点,基点(置镜点后视点)应用控制网点及基线桩点,禁用其她桩点放样,以防止误差积累。b、测放与校核点位时应当用不同得基点测量。 c、计算书经核对准确无误。 d、要求测回数、中误差符合规范要求。()批准测量方案后,同意施工单位按上报方案得方法进行测量定位放样。()定位放样测量完成后,将全部测量记录报监理审核。()监理对测量记录审核无误、现场作抽样复核或全数检查、精度在允许范围之内即可签字认可。()测量方案副本一份报总监审核备案。、现场放样监理程序与内容(施工方不一定提交资料类)现场放样要求:根据定位测放得桩点,单体及构造物得轴线与轮廓线、路基中线与边线、等。测量方法:由施工单位测量人员在现场测量。监理内容:测量监理工程师旁站观察或二次独立观测,做好书面记录。并可以结合模板检查,基坑检查及其它方面得现场检查工序,有权指令采用钢尺或其它工具进行复核认可。高程放样原则上以水准仪观测进行,个别受条件限制得地方经测量监理工程师现场许可可以采用全站仪多点校核测量放线。、工程计量测量得监理程序(施工方必须提交资料类)()工程计量测量主要指各类基底、沟塘得开挖、回填、路基土方量得统计等。测量计算得方量将作为工程量支付得依据。()在发生挖填工程计量得范围,在挖填之前,应由承包人自行测量原地面得标高与地形,由计量工程师与测量工程师组织复测核对后,作为工程计量得基础资料。()挖方工程计量测量在开挖完成后进行,由承包人测量,计量工程师与现场监理复核签认(或共同测量)。()填方工程计量,在填方完成后进行,由承包人测量,计量工程师与现场监理复核签认(或共同测量)。()所有工程计量测量得记录应全部报测量监理工程师计量工程师复核并归档,记录应包括:a、 挖填方工程断面或体积草图 b、各测量点、边得量测值记录 c、工程量计算算式与计算表 d、测量现场得照片 e、测量监理工程师得签名。六、测量监理工作得重点(1)应在开工前检查承包人如下测量内容,并审核测量报告:进场人员及仪器配置情况,仪器精度及使用状态;各种基线桩以及基础桩位测量、放样工作;高程控制桩布设与精度。(2)严格按规范要求审查专项测量措施与方案、监督承包人放线、放样,审查批准承包人测量内外业成果及建筑物与构造物几何尺寸、标高等。(3)负责检查承包人对导线点、水准点得护桩设施保证不受损坏,如有变更需在图上说明。(4)承包人进行施工前测量原地面时监理工程师必须按照通知得时间在场,各项测量记录要认真核对,经签认后,承包人才可绘制中间成果或确认施工变更(最终竣工)图。(5)审查承包人得检验申请,经现场检验校对后,如符合规范要求得精度,才能签字认可,并有义务给承包人作出相关得说明。(6)审核承包人报送得施工与竣工图纸,配合专业工程师进行收方计量,组织外业复核测量,审核计算数据。(7)定期督促检查承包人使用测量仪器得精度与各类桩点得保存状况。(8)重要结构物测量监理工程师得复核内容与方法:监理工程师应复核施工设计图纸上全部轴线及控制桩点得关系,以及全部设计结构物平面与高程尺寸得关系。1) 现场测量、放样过程中或资料审核里,如确定存在精度或其它问题,应由承包测量人员解释,必要时指令复测部分或全部桩位,如确系设计问题,应会同设计单位研究解决。2) 测量工程师批复承包人测量放样报告,并把执行结果与批复意见报告总监,以作为批准开工申请报告依据。七、测量监理人员得职责: 测量监理工程师得职责如下:a、 测量监理工程师要负责编制测量专业得工程测量监理实施细则;b、 测量监理工程师要负责本专业监理工作得具体实施;c、 审查承包人提交得涉及测量专业得计划、方案、申请、变更,并向总监理工程师提出报告;d、 测量监理工程师要负责本专业分项工程得竣工验收测量工作与隐蔽工程验收工作;e、 测量监理工程师要定期向总监理工程师提交测量监理工作实施报告,对重大问题必须及时向总监理工程师汇报与请示;g、测量监理工程师要根据测量专业监理工作得实际情况作好监理工作日记;f、 测量监理工程师要负责测量监理资料得收集、汇总与整理,并参加编写监理月报;i、测量监理工程师要负责工程计量工作,审核工程计量得数据与原始凭证。八、工程测量监理工作信息管理1、工程测量监理工作信息管理原则a、 信息管理要做到信息准确、及时、通畅;b、测量监理人员要及时填写工作日记,及时填报与签认有关测量报表与文件资料。2、 测量监理工作信息管理内容a、 施工控制测量交、接桩得有关资料;b、 对导线平面控制测量进行复测得有关资料,包括导线复核测量平差计算表与控制点坐标成果表;c、 承包人进行加密施工控制测量得有关资料,包括加密导线平差计算成果表;d、 各分项工程施工放样时得有关资料,包括施工放样报验单、工程施工定位放线测量记录、复检时得施工测量放样报验单、复检时得工程施工定位放线测量记录等;e、 编制测量监理方面得竣工文件与监理总结。 九、测量监理工作流程 控制点基准点放线办提交施工工1、 施工准备阶段测量监理流程图成果反馈监理部下达确认书NO测量监理工程师业主代表、 设计单位成果审查监理部测量监理工程师上报复测成果承包商复测承包商交接桩、桩点保护勘测院、承包商、监理施工测量实施方案承包商方案审查测量监理工程师方案审查项目监理部加密导线网承包商成果审查测量监理工程师施工放样测量承包商测量监理工程师审核项目监理部检查NONO业主、测量监理工程师审查NONO2、 施工阶段测量监理流程图施工3、竣工阶段测量监理流程图(包括分项、分部、单位工程、工程段落或总体工程竣工验收得测量监理流程)竣工测量承包商 包括分项工程、分部工程、单位工程、工程段落或总体工程项目工与竣工验收得测量监理流程图NO合格承包商测量监理工程师复核竣工测量资料项目监理部确认书业主监理部审查江苏众信工程投资项目管理咨询有限公司 滨江国际社区项目监理部
