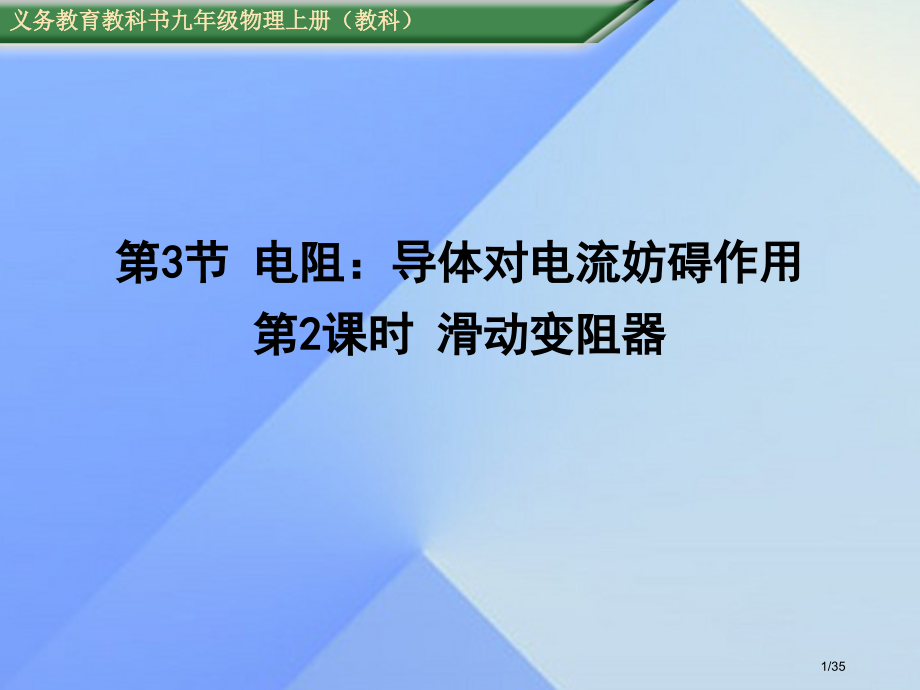

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,义务教育教科书九年级物理上册（教科）,第3节 电阻：导体对电流妨碍作用,第2课时 滑动变阻器,1/35,灯光亮暗,声音强弱,风扇快慢,是怎么控制呢？,情景导入,2/35,怎样改变导体电阻？,改变导体电阻最方便、实用方法是,改变导体长度,推进导入,3/35,动一动、试一试,用铅笔芯改变小灯泡亮度?,电池,电池,铅笔芯,4/35,电池,电池,电阻线,5/35,电池,电池,电阻线,6/35,电池,电池,电阻线,7/35,电池,电池,变阻原理,改变,连入电路中,电阻线,长度,来改变电路中,电阻,，从而改变电路中,电流.,8/35,滑动变阻器,9/35,金属杆,滑片,构造,电阻线,白瓷筒,10/35,能够经过,滑片滑动,来改变连入电路中,电阻,大小,金属杆,滑片,电阻线,白瓷筒,构造,11/35,构造,因为电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片地方绝缘漆刮掉。,金属杆,滑片,电阻线,白瓷筒,12/35,结构示意图,13/35,结构示意图,14/35,P,结构示意图,15/35,P,D,B,A,C,结构示意图,16/35,C,D,A,B,P,进电流,出电流,连接方法,探索:有效,17/35,C,D,A,B,P,出电流,进电流,连接方法,18/35,C,D,A,B,P,连接方法,进电流,出电流,19/35,C,D,A,B,P,连接方法,进电流,出电流,20/35,C,D,A,B,P,连接方法,出电流,进电流,21/35,C,D,A,B,P,连接方法,出电流,进电流,22/35,C,D,A,B,P,连接方法,进电流,出电流,23/35,C,D,A,B,P,连接方法,进电流,出电流,24/35,C,D,A,B,P,连接方法,进电流,出电流,25/35,C,D,A,B,P,不能改变电阻大小,连接方法,进电流,出电流,26/35,C,D,A,B,P,没有电阻连入电路,连接方法,进电流,出电流,27/35,P,P,P,P,(1),(6),(5),(4),(3),(2),28/35,连接方法:选择电阻线一端和金属杆一端，即,“,一上一下,”,接线柱,P,P,P,P,(1),(4),(3),(2),29/35,P,P,P,P,(1),(4),(3),(2),电路符号,30/35,滑动变阻器在电路中符号是：,31/35,200,1.5A,使用前要了解铭牌:,变阻器最大电阻值是,200,；,允许经过最大电流是,1.5A。,32/35,南孚电池,南孚电池,设计用滑动变阻器控制灯泡亮度电路图,33/35,设计用变阻器控制灯泡亮度电路图,试分析滑动变阻器在电路中作用,34/35,积累点滴，收获硕果。,结束语,35/35,
